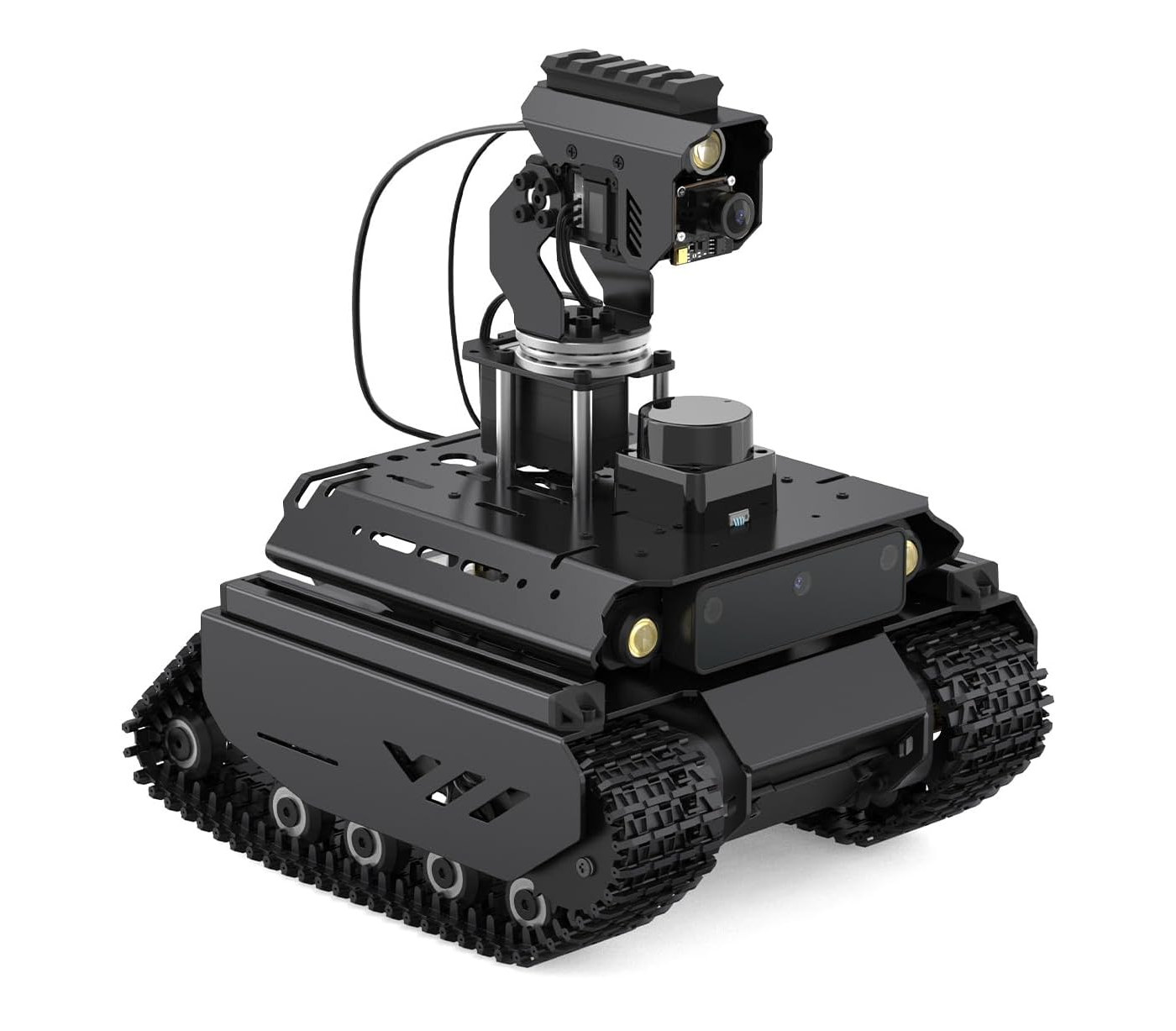

Waveshare UGV Beast — это внедорожный робот с гусеничными траками, предназначенный для одноплатных компьютеров Raspberry Pi 4 или 5, которые обрабатывают задачи компьютерного зрения и стратегического планирования, в то время как подчиненный контроллер ESP32 отвечает за управление движением и обработку данных с сенсоров.
Если дизайн кажется знакомым, то это потому, что это вариант беспилотного наземного аппарата UGV Rover , о котором рассказывали в 2024 году. В этой версии шесть колес исходной модели заменены двумя непрерывными гусеницами, как у военных танков, для лучшей проходимости по сложной местности.
Характеристики Waveshare UGV Beast:
- Поддерживаемые одноплатные компьютеры – Raspberry Pi 4B или Raspberry Pi 5
- Многофункциональная драйверная плата/подчиненный контроллер
- Основной SoC – ESP32 беспроводной микроконтроллер с подключением WiFi, Bluetooth, ESPNOW
- Драйверы двигателей – 2 микросхемы TB6612FNG
- Периферийные интерфейсы
- 4 разъема для управления моторами
- 2 разъема для сервоприводов
- Разъемы для лидара: USB (4-пиновый) и UART (USB-C)
- 2 4-пиновых разъема I2C
- Сенсор – 9-осевой датчик ориентации (ICM20948) для стабилизации изображения
- Прочее – кнопки EN и пользовательская
- Питание
- 2 контроллера питания 12В, управляемые через пины ESP32 IO4 и IO5
- Мониторинг напряжения батареи через INA219
- Аудиодрайверная плата
- USB-аудиочип SSS1629A5
- Аудиоусилитель APA2068
- Стереодинамик
- Стереомикрофон
- Разъем для наушников 3.5 мм
- Порт USB-C
- 4-пиновый интерфейс UART для лидара
- Панорамно-наклонная камера (опционально)
- 5МП камера с углом обзора 160°
- Сервопривод ST3215 с моментом 30 кг·см
- Степени свободы – 2 (панорамирование и наклон)
- Вращение на 360° по горизонтали и 120° по вертикали
- Светодиодная подсветка высокой яркости для четких изображений в условиях слабого освещения
- Подключение
- Gigabit Ethernet, WiFi 5 и Bluetooth 5 на одноплатном компьютере Raspberry Pi 4/5
- WiFi 2.4 ГГц и Bluetooth на ESP32, включая поддержку ESP-NOW
- Опциональный сотовый модуль 4G LTE/5G
- Расширение – 40-пиновый GPIO-разъем
- Механические особенности
- Корпус из алюминиевого сплава толщиной 2 мм
- 2 направляющие профиля европейского стандарта 1020 для периферии, включая лидар D500, лидар STL-27L и панорамно-наклонную камеру.
- Материал подвески – Нержавеющая сталь
- 2 непрерывных гусеничных трака
- Ширина гусеницы – 40 мм
- Минимальный радиус поворота – 0 м (поворот на месте)
- Максимальная скорость по умолчанию – 0.35 м/с или 1.26 км/ч
- Поддержка держателя для смартфона
- Варианты питания
- Держатель для 3 литий-ионных аккумуляторов 18650
- Модуль ИБП 3S
- Габариты и вес
- Без камеры – 232×197×122 мм | 2.034 кг
- С PT-камерой – 232×197×252 мм | 2.35 кг
Одноплатный компьютер Raspberry Pi 4/5 работает под управлением Debian Bookworm (предположительно, Raspberry Pi OS) и ROS2-HUMBLE-LTS. Специальное приложение не требуется, вместо этого UGV Beast можно управлять со смартфона, планшета или компьютера через веб-браузер. Waveshare поясняет, что была реализована легковесная веб-приложение на Flask с ультранизкой задержкой передачи данных в реальном времени через WebRTC. Компания также упоминает, что JupyterLab используется для интерактивных, графических и видеоуроков, но эта часть, судя по всему, находится в разработке (она пуста).
Роботом также можно программировать на Python. Поддерживается OpenCV для распознавания цветов, автоматического наведения, распознавания лиц, управления жестами, следования по линии и многого другого. Библиотеку OpenCV и фреймворк с открытым исходным кодом MediaPipe также можно комбинировать для более сложных приложений компьютерного зрения и анализа видео в реальном времени. Компания также подчеркивает поддержку протокола одноранговой связи ESP-NOW для связи между роботами с низкой задержкой. Подробнее о программных ресурсах и руководствах доступно на вики .
Это не первый гусеничный робот, о котором рассказывали, и альтернативы включают робота Doly на базе Raspberry Pi CM4 и совместимый с Arduino образовательный робототехнический набор Makeblock Ultimate 2.0 . Однако они предназначены только для использования внутри помещений, а UGV Beast — это более крупный робот на Raspberry Pi 4/5 с внедорожными возможностями и дополнительными функциями.
Шасси UGV Beast начинается от примерно $360 на AliExpress и $370 на Amazon без Raspberry Pi 4/5 и камеры. Однако компания также продает комплекты с PT-камерой и полные комплекты с камерой и Raspberry Pi 4 или 5 с предустановленной ROS2 за сумму до $591.55 на AliExpress (по той же ссылке) и $899.99 на Amazon , где также можно увидеть комплект с NVIDIA Jetson Orin Nano 4GB примерно за $1200. Кроме того, он также доступен напрямую в магазине Waveshare по цене от $264.99 до $500.99 плюс доставка.
