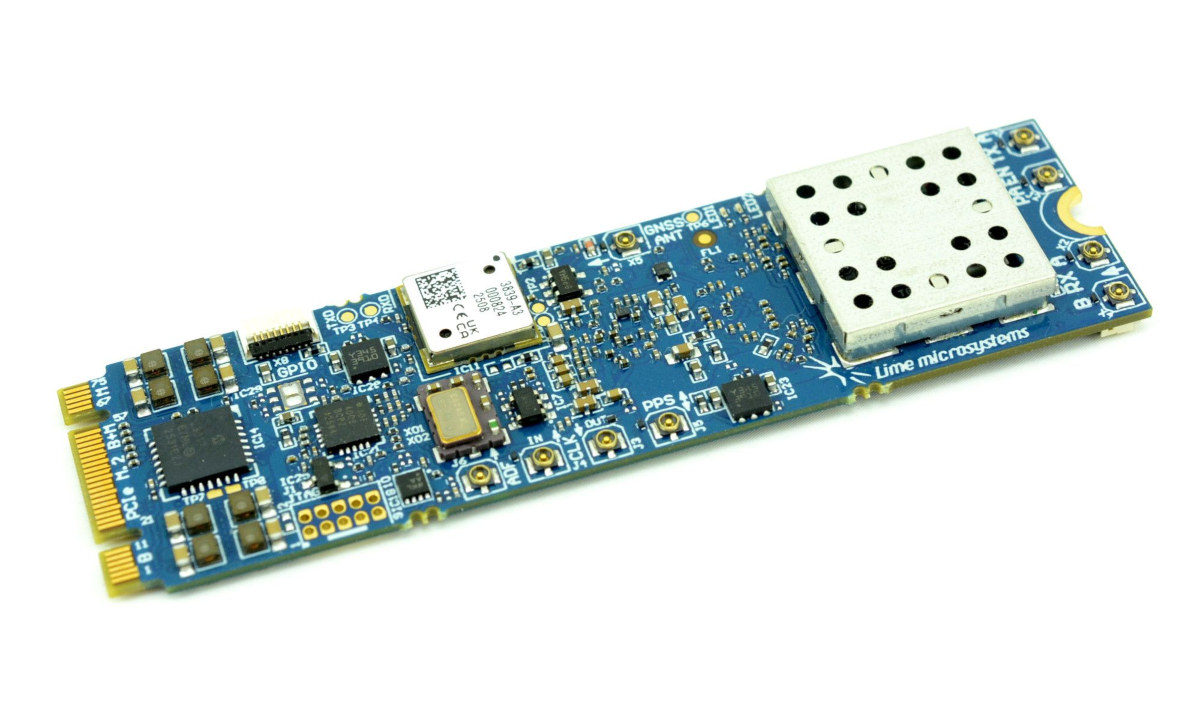

LimeSDR Micro M.2 2280 SDR-карта сочетает базовый процессор NXP LA9310 с RF-трансивером LMS7002M (Краудфандинг)

Модуль по умолчанию предлагается в конфигурации 1T2R, но может быть расширен до 1T4R через FPC-коннектор, поддерживает диапазон частот от 30 МГц до 3,8 ГГц и полосу пропускания до 100 МГц. Целевые области применения включают 4G LTE/5G, исследования сетей радиодоступа будущего, пользовательское оборудование/модемы, связь с дронами, IoT, спутниковую связь и генерацию пользовательских форм сигналов.

Характеристики SDR-карты LimeSDR Micro M.2:

• Система на кристалле – Базовый процессор NXP LA9310 программируемый базовый процессор
  • Ускоритель обработки векторных сигналов (VSPA) Gen 2 до 80 GFLOPS
  • Управляющий процессор – Arm Cortex-M4 до 307 МГц
• Память – 512 Кбит EEPROM для первоначальной конфигурации NXP LA9310
• RF
  • RF-трансивер Lime Microsystems LMS7002M
  • Каналы – 1T2R, расширяемо до 1T4R через два аналоговых входа базовой полосы на FPC-коннекторе (см. раздел Коннекторы ниже)
  • Диапазон частот – 30 МГц до 3,8 ГГц
  • Полоса пропускания – 100 МГц для TDD или полудуплексной работы и 50 МГц для FDD
  • Аналоговая фильтрация – 0,75 – 100 МГц
  • Частота дискретизации – До 160 Мвыб/с для полудуплекса (Tx или Rx) и TDD, и до 61,44 Мвыб/с для FDD
  • Коннекторы
    • 3x RF MHF4 (TX, RX1 и RX2)
    • 15-контактный FPC для внешнего аналогового ввода базовой полосы I/Q (RX3 и RX4)
• Интерфейс хоста – PCIe Gen 3 x1 через краевой разъем M.2 Key -B+M
• Расширение ввода-вывода через 8-контактный FPC-разъем
  • 4 линии GPIO 3.3 В на разъеме GPIO
  • I2C на разъеме GPIO (совместно с устройствами на плате)
• Датчик – Датчик температуры TMP1075NDRLR
• Тактовая подсистема
  • Генератор с термокомпенсацией Rakon E6245LF 30.72 МГц (VCTCXO)
  • Частота VCTCXO может быть настроена с помощью 16-разрядного ЦАП на плате
  • Разъем для входного и выходного опорного тактового сигнала
  • 4 разъема MHF4 для ввода-вывода тактовых сигналов и PPS
• Прочее
  • 2 зеленых светодиода
  • Опциональный приемник GNSS: Antenova M10578-A3 3 для определения местоположения, времени суток и генерации значения для ЦАП VCTCXO. В будущем обновлении прошивки может быть добавлена поддержка GSPDO (уточняется)
• Питание – 3.3 В через краевой разъем M.2
• Габариты – 80 x 22 мм; примечание: карта может не подходить для установки в некоторых системах с ограниченным пространством, например, в ноутбуках, из-за нестандартной высоты модуля до ~4 мм от верхней стороны печатной платы (PCBA).

LimeMicro предлагала решения для ППР на основе приемопередатчика LMS7002M в течение многих лет , но до сих пор они все были на базе FPGA . Теперь компания перешла на базовый процессор NXP LA9310 со сверхнизким энергопотреблением для приложений, которым необходимо соответствовать определенным требованиям по размеру, весу и/или энергопотреблению.

Он по-прежнему на 100% программируем, и компания указывает на Руководство по NXP LA9310 и Руководство по набору команд VSPA2 , оба доступны без NDA, открытые исходные коды ядер VSPA для таких функций, как БПФ, обратное БПФ, генерация CRC, КИХ-фильтры, смеситель и модуляция/демодуляция (некоторые совместимы с MATLAB), а также на существующую документацию для чипа LMS7002M , которая поддерживается стеком драйверов Lime Suite NG и более широкой экосистемой SDR с интеграцией в проекты, такие как SoapySDR, GNU Radio, Amarisoft 4G/5G, OpenAirInterface и srsRAN. Компания также выпустит проект аппаратной части для модуля M.2, а   прошивка для ЦОС и прошивка для Arm уже опубликованы на GitHub.

Компания также разработала LimeFEA HF Micro, чтобы добавить третий приемный тракт с диапазоном частот 0 – 30 МГц к LimeSDR Micro со следующими ключевыми характеристиками.

• Режекторный фильтр для вещания в диапазоне средних волн (СВ)
  Полосовые фильтры
  • ФНЧ 0 – 2 МГц
  • ПФ 2 – 12 МГц
  • ПФ 12 – 30 МГц
• Усиление 90 дБ
• Программируемое ступенчатое ослабление 72 дБ
• 5 переходов MHF4 на SMA
• Выход для коммутации TDD

Два других продукта – это LimeSDR Micro Pro, который объединяет LimeSDR Micro и LimeFEA HF Micro, предоставляя периферийное устройство USB4 (только режим 40 Гбит/с) в алюминиевом корпусе, и полноразмерная карта LimeFEA M.2 2280 PCIe x4 с RF-фронтендом (RFE) 2×2 MIMO, которая интегрирует малошумящие усилители в приемных трактах (диапазон приема от 100 МГц до ~4 ГГц) и драйверы усилителей мощности в передающих трактах (диапазон передачи от 100 МГц до 6 ГГц).

Lime Microsystems запустила карту SDR LimeSDR Micro M.2 и сопутствующие продукты на Crowd Supply с целью финансирования в $100 000. Вознаграждения начинаются от $199 за базовый LimeSDR Micro и $299 за LimeSDR Micro GNSS. Сбор в $199 запрашивается за карту LineFEA HF Micro, $299 за карту LimeFEA M.2 2280 PCIe и $799 за систему LimeSDR Micro Pro. Доставка добавляет $8 по США, $18 в остальной мир, а поставки запланированы к началу 30 сентября 2026 года.
