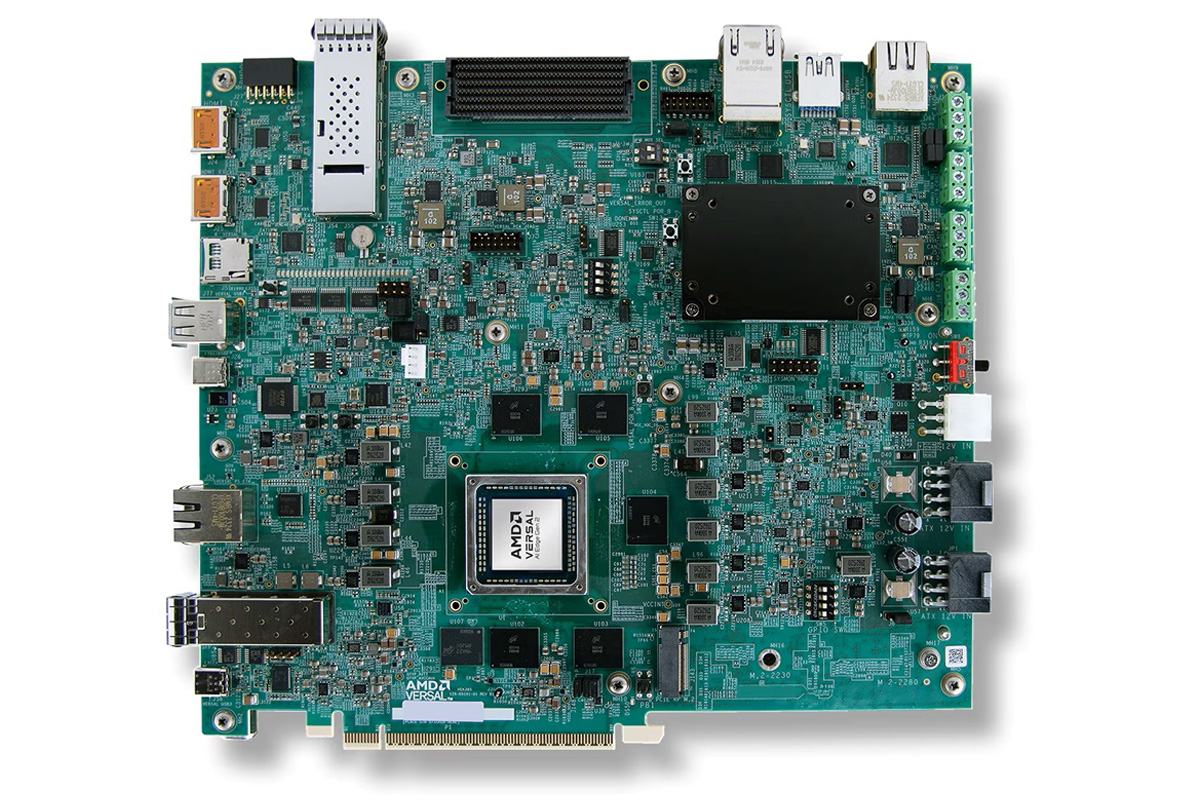

AMD VEK385 Versal AI Edge Gen 2 FPGA evaluation kit подключается напрямую в слот PCIe Gen5/Gen4

Комплект оснащен 20 ГБ памяти LPDDR5X, PCIe x8 краевым разъемом с поддержкой Gen5 x4 и Gen3/4 x8 и двумя портами HDMI 2.1 RX/TX для видео. Также имеется порт SFP28 для Ethernet 25–100 Гбит/с и CAN-FD наряду с PL/PS Ethernet для детерминированных приложений управления. Плата предназначена для ускорения прототипирования для автомобильной промышленности (ADAS, автономное вождение), промышленности (AMR, edge AI боксы), здравоохранения (ультразвук, эндоскопия, 3D-визуализация) и систем аэрокосмического класса.

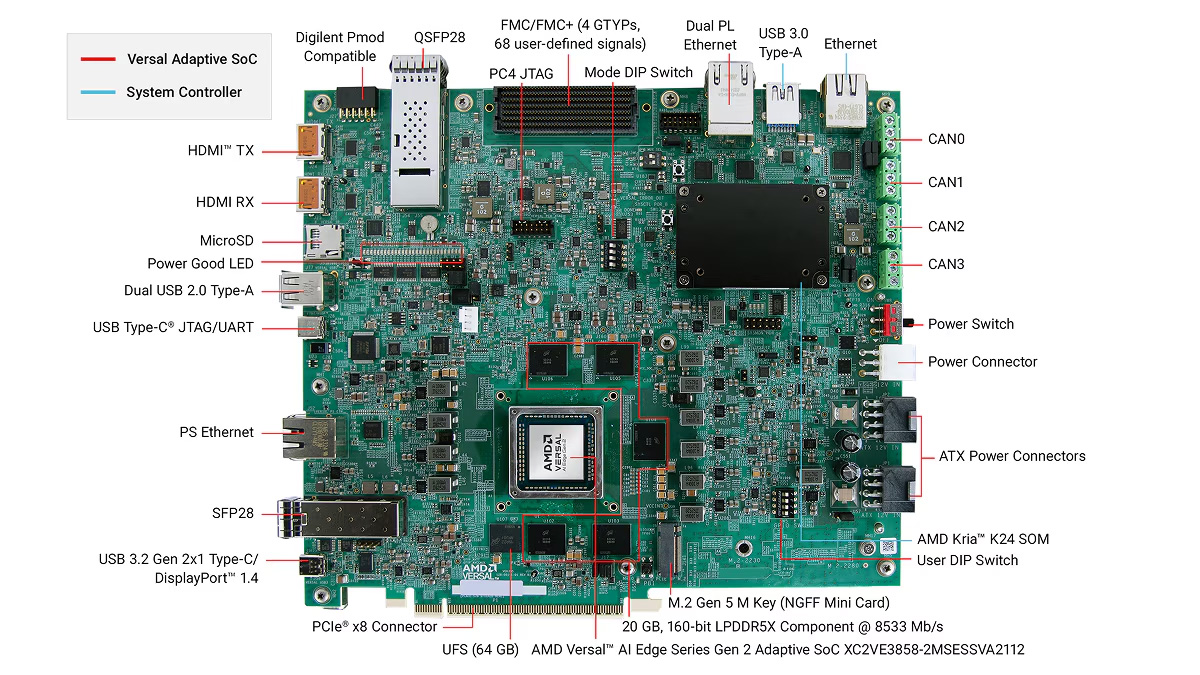

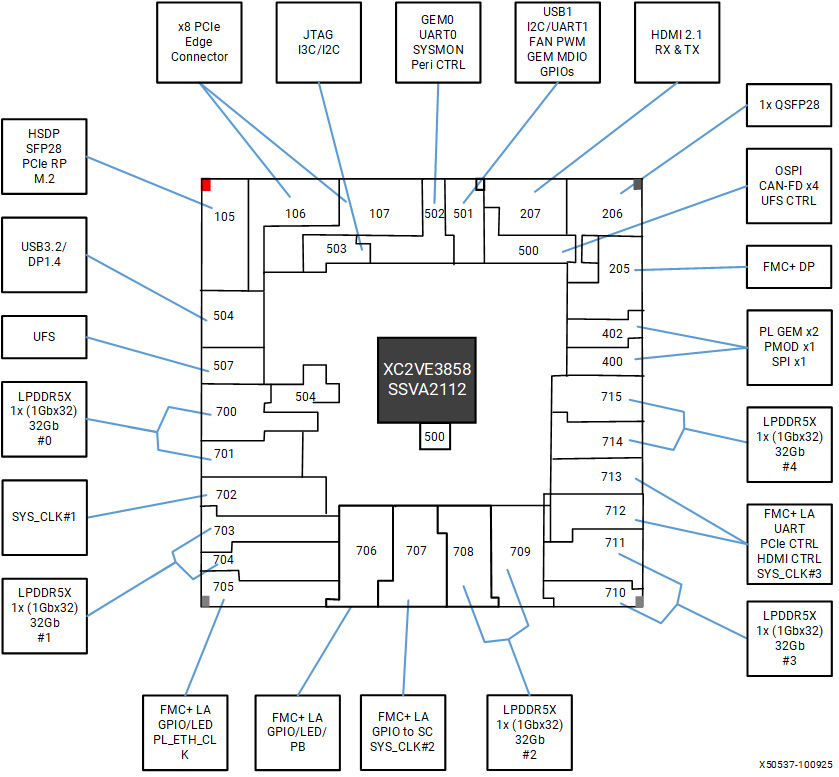

Характеристики отладочного комплекта VEK385

• Адаптивная система-на-кристалле –   AMD Versal AI Edge Series Gen 2 XC2VE3858-2MSESSVA2112 гетерогенная адаптивная система-на-кристалле
  • ЦП – 8 прикладных ядер Arm Cortex-A78AE
  • Реального времени – 10 ядер реального времени Arm Cortex-R52
  • ГП – 4-ядерный Arm Mali-G78AE
  • ИИ и ЦОС – 144 модуля AI Engine-ML v2 (до 184 INT8 Dense TOPS), 2 064 DSP движков
  • FPGA структура – 1 188K системных логических ячеек, 543 104 LUT
  • Видео – 1 модуль Video Codec Unit (VCU) (поддерживает H.264/H.265)
  • ISP – 3 модуля Image Signal Processor (ISP)
• Системный контроллер – Системный модуль AMD Kria K24 Zynq Ultrascale+
• Системная память – 20 ГБ 160-битной памяти LPDDR5X (5x 4 ГБ, 32-бит, распаяна)
• Накопители
  • Сокет M.2 M-Key Gen5 (NGFF mini card)
  • 64 ГБ памяти UFS
  • Поддержка флеш-памяти OSPI и карт MicroSD
• Дисплей
  • Выход HDMI 2.1
  • DisplayPort 1.4 (через USB-C)
• Видеовход – 1 вход HDMI 2.1
• Сети
  • 1 разъем QSFP28 (100 Гбит/с)
  • 1 разъем SFP28 (25 Гбит/с)
  • 3 порта Gigabit Ethernet RJ45 (2x PL, 1x PS)
  • 1 порт RJ45 для системного контроллера
  • 3 мультискоростных MAC Ethernet 100 Гбит/с (внутренние)
• USB
  • 1 порт USB 3.2 Gen 2×1 Type-C с режимом DisplayPort 1.4 Alt
  • 1 порт USB 3.0 Type-A
  • 2 порта USB 2.0 Type-A
  • 1 порт USB Type-C для моста JTAG/UART
• Последовательные интерфейсы – 4 интерфейса CAN-FD через зеленые клеммные колодки
• Отладка – заголовок PC4 JTAG, UART через порт USB Type-C
• Расширение
  • Краевой разъем PCIe Gen5 x4 / Gen4 x8 (поддержка Endpoint и Root Port)
  • Разъем VITA 57.4 FMC+ (4 трансивера GTYP, 68 пользовательских сигналов)
  • 12-пиновый заголовок, совместимый с Digilent Pmod
  • Слот M.2 Gen 5 M-Key (NGFF Mini Card)
• Прочее
  • Системный контроллер AMD Kria K24 для обработки всех фоновых задач
  • Переключатели DIP для режима и пользователя
  • Светодиод «Power good»
  • Сброс при включении питания
  • SYSMON (системный монитор)
  • 2 пользовательские кнопки
  • PMBus
  • Переключатель питания
• Питание – 12В через 2 разъема питания ATX или один 3-контактный разъем питания
• Размеры – 241.30 x 203.2 мм; 9.5 x 8.0 дюймов
• Температурный диапазон – Рабочий: от 0°C до +45°C; Хранение: от -25°C до +60°C

Отладочный комплект AMD Versal AI Edge Series Gen 2 VEK385 работает со стандартными инструментами разработки AMD, в первую очередь с Vivado Design Suite для RTL-проектирования, интеграции IP, управления ограничениями (XDC), проверки временных характеристик и программирования устройства. AMD также предоставляет специфичные для платы шаблоны XDC, схемы и файлы референс-дизайна, чтобы помочь сопоставить пользовательскую логику с правильными контактами и интерфейсами FMC+. Кроме того, встроенный системный контроллер на основе модуля AMD Kria K24 SOM предлагает веб-интерфейс для мониторинга и управления тактовыми частотами, линиями питания (через PMBus и мониторы INA) и выбранными функциями платы в процессе оценки. Подробнее об этом можно узнать в руководстве пользователя   и на   вики .

Ранее в 2024 году публиковался материал об отладочной плате Trenz Electronic TE0950 , которая была построена на основе системы-на-кристалле Versal AI Edge VE2302 первого поколения. Также освещалась другая реализация FPGA системы-на-кристалле Gen2 – плата Sapphire EDGE+VPR-7P132 формата Mini-ITX, которая объединяет процессор Ryzen AI Embedded с FPGA Versal AI Edge Gen 2 VE3558.

Отладочный комплект AMD (EK-VEK385-G) доступен в магазине AMD за $15 995.00 с ориентировочным сроком поставки 10 недель. Комплект включает отладочную плату VEK385, блок питания 12В с региональными кабелями адаптера, два кабеля Ethernet, кабель HDMI 2.1, кабель USB Type-C – Type-A и кабель USB 3.2 Gen 2×1 Type-C – Type-C. Также в комплекте присутствуют пассивные петлевые модули QSFP28 и SFP28 для тестирования высокоскоростных интерфейсов, карта microSD, кронштейн PCIe и ваучер на Vivado Design Suite для поддержки разработки аппаратного обеспечения. Дополнительные детали доступны в пресс-релизе .
