ARIES MSRZG3E OSM-совместимый SiP с процессором Renesas RZ/G3E предназначен для промышленного HMI и Edge AI

ARIES Embedded MSRZG3E — это OSM-совместимый system-in-package (SiP), построенный на основе процессора Renesas RZ/G3E, предназначенный для приложений HMI, промышленных, медицинских и Edge AI.

Система на кристалле Renesas RZ/G3E интегрирует четырехъядерный процессор Arm Cortex-A55, реальное ядро Cortex-M33 и NPU Ethos-U55, обеспечивающий до 512 GOPS для AI-вычислений. Другие функции включают PCIe Gen3, USB 3.2, два порта Gigabit LAN, а также CAN FD, UART, I2C, SPI и ADC. Поддержка мультимедиа включает два дисплея, вход камеры MIPI-CSI и видеокодек H.264/H.265. SiP поставляется с оперативной памятью LPDDR4 объемом от 512 МБ до 8 ГБ и флеш-памятью eMMC объемом от 4 ГБ до 64 ГБ, с поддержкой коммерческого и промышленного температурных диапазонов.

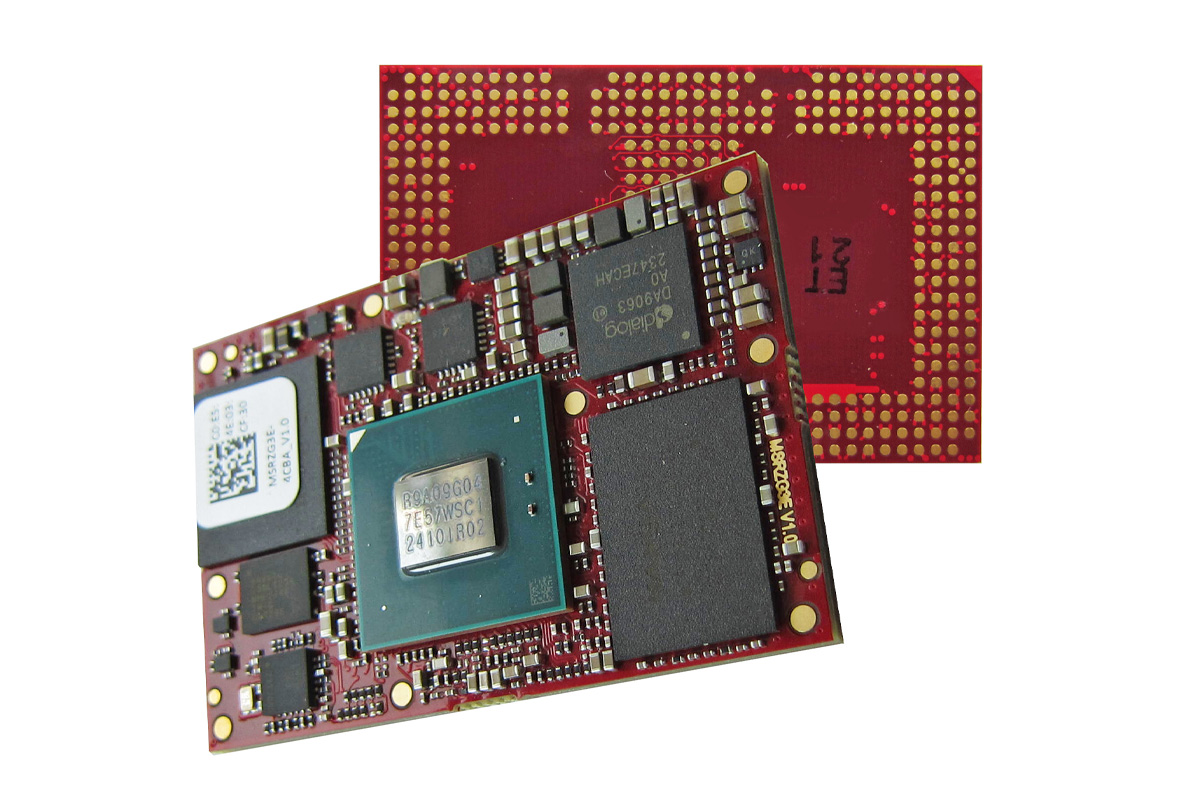

ARIES Embedded MSRZG3E OSM-compliant SiP with Renesas RZ/G3E SoC

Характеристики SiP MSRZG3E:

  • Система на кристалле – Renesas RZ/G3E двух- или четырехъядерный Arm Cortex-A55, микроконтроллер с ядром Arm Cortex-M33
  • Память – от 512 МБ до 8 ГБ оперативной памяти LPDDR4
  • Накопитель
    • от 4 ГБ до 64 ГБ флеш-памяти eMMC NAND
    • от 2 Мбит до 512 Мбит SPI NOR flash
  • 476-контактная матричная решетка выводов (LGA)
    •   Дисплей
      • MIPI-DSI до 1920×1200 @ 60 кадров/с
      • Интерфейс RGB-дисплея до 1280×800 @ 60 кадров/с
    • Камера – интерфейс камеры MIPI-CSI (1/2/4 линии)
    • Сеть – 2 порта Ethernet 10/100/1000 Мбит/с
    • USB
      • 1 хост USB 3.2
      • 2 USB 2.0 (Host/OTG)
    • Расширение
      • 1 PCIe Gen3 x2 (выбираемый корневой комплекс или конечная точка)
      • I²C, SPI
    • Последовательный интерфейс – UART, 2 CAN
    • Аналоговый – ADC
  • Габариты – 45 x 30 мм; Соответствует SGET OSM standard Размер M
  • Рабочая температура
    • от 0°C до +70°C (коммерческий)
    • от -40°C до +85°C (промышленный)

В плане программной поддержки, MSRZG3E работает на Linux BSP на основе Yocto Project, предлагая полную поддержку графики, мультимедиа и connectivity, в то время как интегрированное ядро Cortex-M33 может обрабатывать задачи FreeRTOS, Zephyr или bare-metal для реального времени. Поскольку он построен на основе процессора Renesas RZ/G3E, он также поддерживает Renesas e² studio, инструментальные цепочки GCC и Yocto SDK. Дополнительная информация доступна на ARIES-Embedded’s GitHub repository .

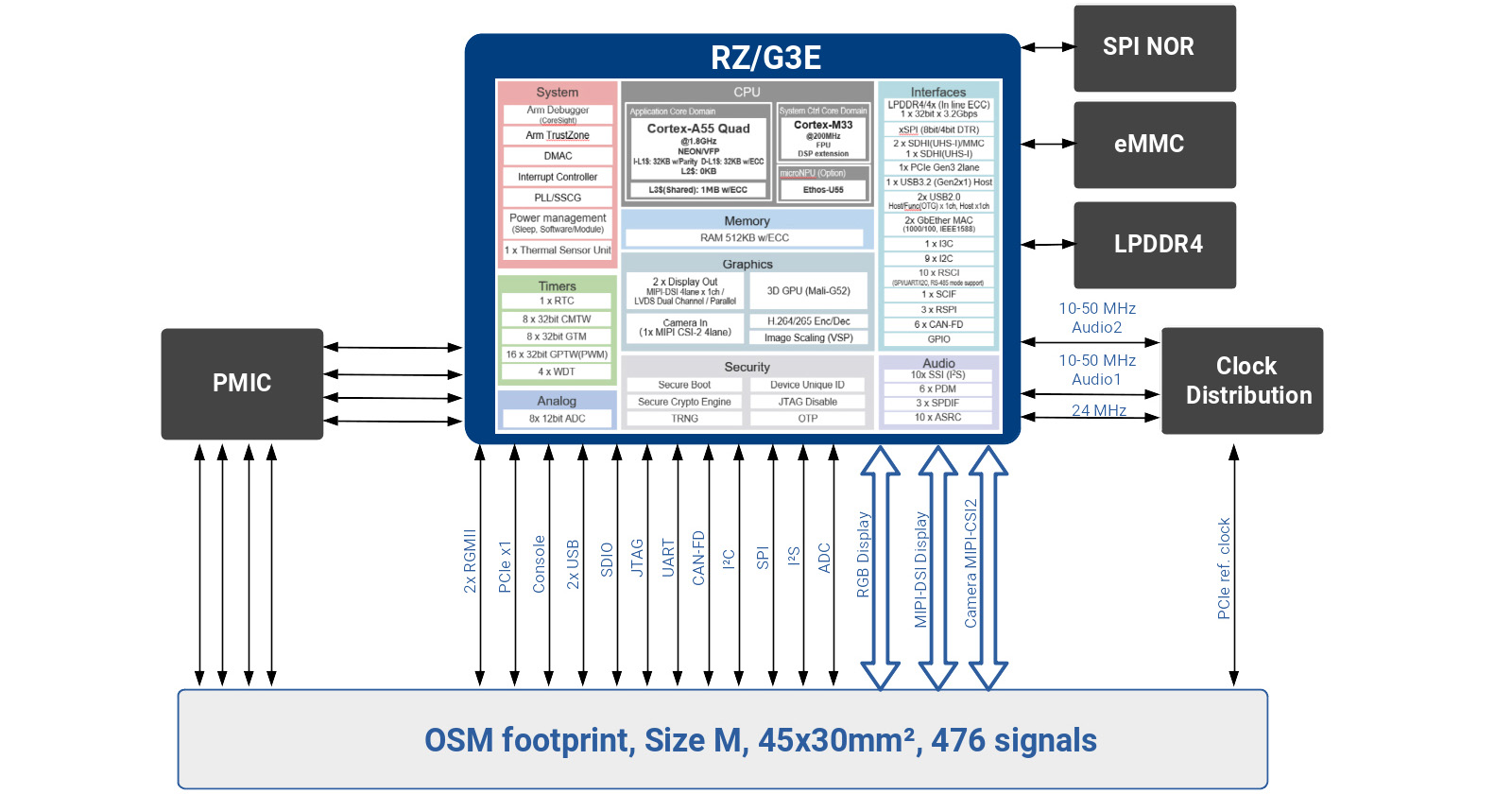

ARIES Embedded MSRZG3E SiP Block Diagram
Блок-схема SiP MSRZG3E

Компания также предоставляет ресурсы по продукту, включая подробные даташиты, блок-схемы и оценочные комплекты для быстрого прототипирования. Кроме того, доступны различные документы, application notes и другие ресурсы для процессора Renesas RZ/G3E Arm Cortex-A55/M33.

Исходя из температурных характеристик, можно предположить, что существуют два варианта модуля, но компания не упоминает конкретных деталей об этом.

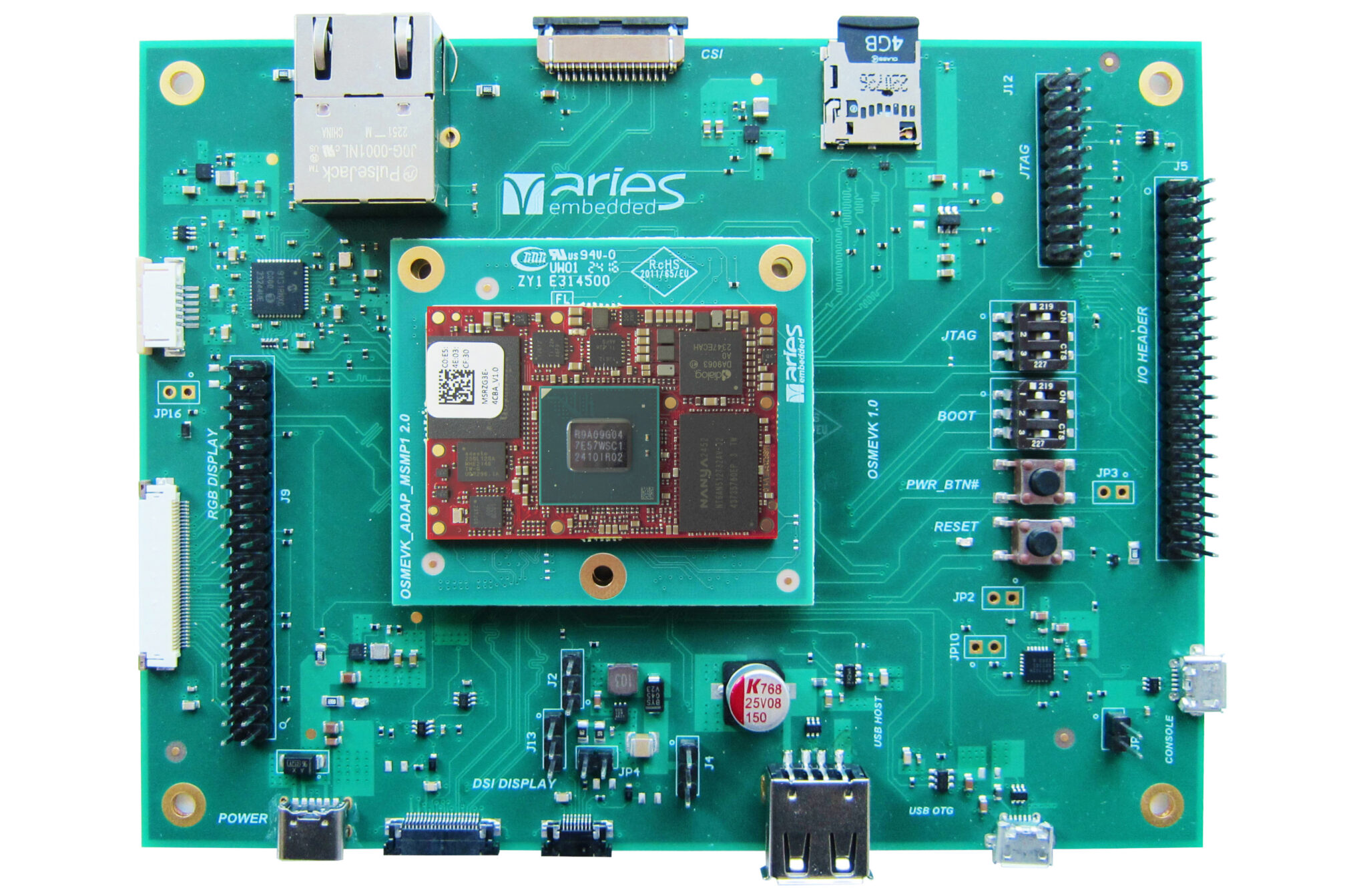

MSRZG3EEVK RZ/G3E Evaluation Kit with Renesas RZ/G3E OSM module
Оценочный комплект MSRZG3EEVK RZ/G3E

Компания также предоставляет MSRZG3EEVK evaluation kit для OSM SiP MSRZG3E. В соответствии со спецификацией Open Standard Module (OSM), плата поддерживает интеграцию без разъемов, что делает ее подходящей для различных приложений с ограниченным пространством.

Характеристики оценочного комплекта MSRZG3EEVK:

  • Основной модуль – ARIES Embedded MSRZG3E SiP (процессор R9A09G047E57GBG)
  • Память – 2 ГБ оперативной памяти LPDDR4
  • Накопитель
    • 8 ГБ флеш-памяти eMMC NAND
    • 128 Мбит SPI NOR
    • Карта Micro SD
  • Дисплей – разъем FPC или пиновый заголовок
  • Сеть – разъем Gigabit Ethernet RJ45
  • USB
    • Порт USB Host Type-A
    • Порт USB OTG microAB
    • Консольный интерфейс через порт USB microAB
  • Расширение ввода-вывода (через пиновые заголовки) – UART, CAN, SPI, I2C, GPIO, JTAG на пиновых заголовках
  • Рабочая температура – от -25°C до +70°C

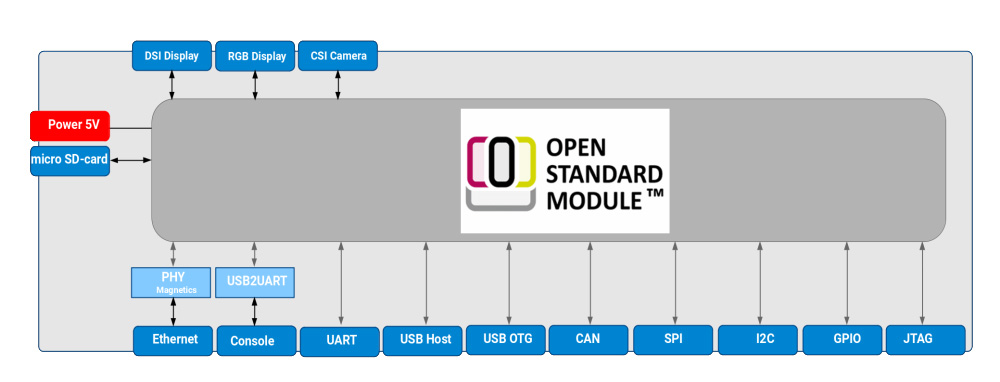

MSRZG3EEVK RZ/G3E Evaluation Kit Block Diagram
Блок-схема оценочного комплекта MSRZG3EEVK

Компания упоминает, что SiP MSRZG3E и оценочный комплект MSRZG3EEVK будут доступны с третьего квартала 2025 года, но не удалось найти деталей о цене модуля и его платы разработки. Дополнительная информация доступна на странице продукта и в пресс релизе .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
