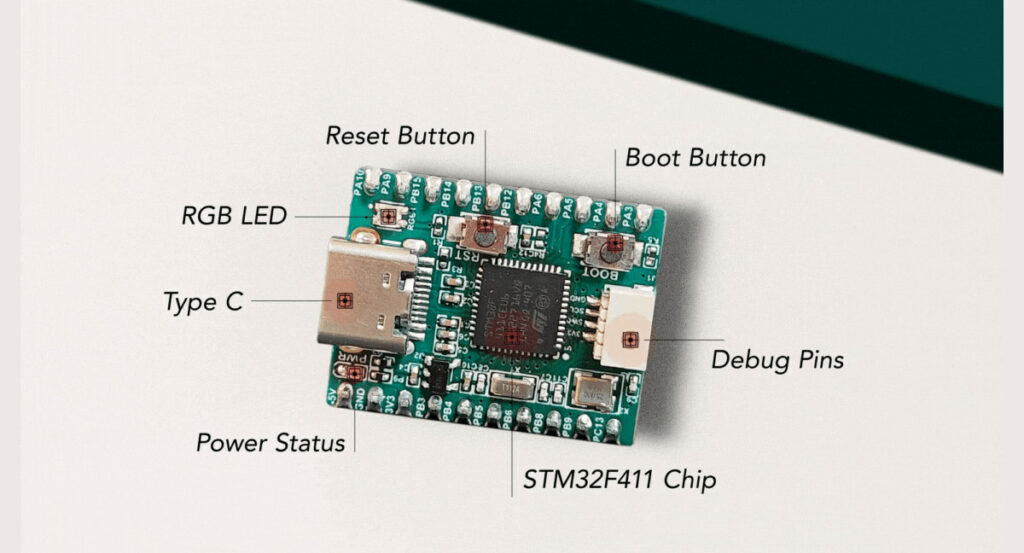

Xero MCU — это небольшая плата микроконтроллера STMicro STM32F411 Arm Cortex-M4F с портом USB-C, двадцатью сквозными и корончатыми отверстиями для GPIO, разъемом отладки, кнопками сброса и загрузки, а также несколькими светодиодами.
MCU 100 МГц содержит 512 КБ флэш-памяти и 128 КБ SRAM, а плата, как говорят, предназначена для любителей, студентов и профессионалов. Для справки, плата Xero MCU оснащена тем же микроконтроллером STM32F411CEU6, что и плата Black Bill. Однако она намного короче, примерно в два раза меньше, и имеет зубчатые края, что делает ее пригодной для пайки на базовой плате.
Технические характеристики микроконтроллера Xero:
- Микроконтроллер – STMicro STM32F411CEU6 Arm Cortex-M4F MCU @ 100 МГц с 512 КБ флэш-памяти, 128 КБ SRAM
- USB – 1х порт USB Type-C для питания и программирования
- Расширение – 2x 20-контактных сквозных и корончатых отверстия с 17x GPIO, I2C, 2x SPI, 2x UART, 4x АЦП, 5 В, 3,3 В и GND
- Отладка – 4-контактный отладочный разъем
- Разное
- Кнопки загрузки и сброса
- Светодиод питания, светодиод RGB
- Размеры – 28 x 21 мм (предполагаемые)
Схема распиновки
Плату можно программировать на C/C++, Arduino, MicroPython или CircuitPython, и она совместима с программатором ST-Link V2 для более продвинутой отладки. Нам не удалось найти код, специфичный для платы Xero MCU, но нам сказали, что можно использовать STM32Cube, PlatformIO и другие популярные IDE. Поскольку она должна быть совместима по прошивке с платой Black Pill (за исключением отсутствующих контактов из-за меньшего размера), вы можете просто поискать ресурсы для платы или STM32F411, чтобы начать.
Тина (Санкет Гарг) запустила Xero MCU на Kickstarter с скромной целью финансирования в 100 долларов, которую легко превзошли. Доступны два вознаграждения: Xero MCU без разъемов за 15 долларов и Xero MCU с разъемами за 20 долларов. Доставка добавляет 10 долларов по всему миру. Кампания зарегистрирована в США, поэтому, как мы предполагаем, это должно означать, что устройство отправляется оттуда, и никакие тарифы не применяются к клиентам из США, в то время как, например, пользователи из ЕС должны будут оплатить НДС.
Возможно, она лучше подходит, чем Black Pill, для приложений с ограниченным пространством, но она также дороже. Для справки, версия платы STM32F411 продается примерно за 14-15$ на Amazon и чуть больше 3$ на AliExpress без учета доставки и налогов. Обратите внимание, что более дешевые платы могут быть основаны на подделках STM32, и это может привести к проблемам во время разработки из-за отсутствия 100% совместимости.
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
