M5Stack CoreS3 — это питаемый от батареи ESP32-S3 IoT контроллер с подключением Wi-Fi и Bluetooth, 2-дюймовым сенсорным дисплеем, 0.3Мп камерой, слотом для карт microSD, несколькими сенсорами, множеством линий ввода-вывода, портом USB Type-C OTG и разъемом питания постоянного тока 9-24 В.
Это второй ESP32-S3 IoT контроллер от M5Stack в текущем году: CoreS3 следует за компактным M5Stack AtomS3 с 0.85-дюймовым дисплеем, ограниченным набором линий ввода-вывода и сокращенной функциональностью, хотя последний оснащен ИК-передатчиком, отсутствующим в более крупном CoreS3.

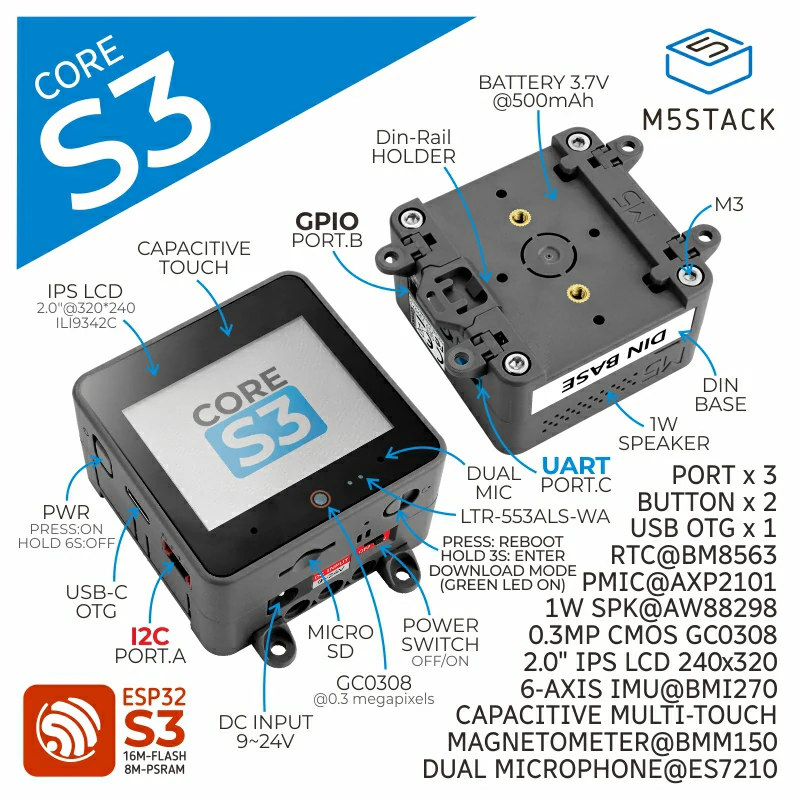

Характеристики M5Stack CoreS3:
- Беспроводной МК – Espressif Systems ESP32-S3FN16R8 двухъядерный 32-битный Xtensa LX7 (до 240 МГц) с ИИ-инструкциями, RISC-V ULP сопроцессором, 512 КБ SRAM, Wi-Fi 2.4 ГГц (802.11b/g/n), Bluetooth 5.0 BLE + Mesh, 16 МБ флеш-памяти, 8 МБ PSRAM
- Антенна – встроенная «3D» антенна
- Память – слот для карт microSD
- Дисплей – 2-дюймовый (320×240) с драйвером ILI9342C, поддержка емкостного касания
- Камера – 0.3Мп VGA (30 кадр/с) на КМОП-сенсоре GC0308
- Аудио
- Динамик 1 Вт с усилителем AW88298 (I2S)
- Два микрофона с декодером ES7210
- USB – порт Type-C
- Сенсоры
- Датчик приближения LTR-553ALS-WA
- 6-осевой гироскоп/акселерометр BMI270 (производитель обозначает его как сенсор «положения»…)
- Магнитометр BMM150
- Расширение
- 30-контактный гнездовой разъем на DIN-базе с:
- 4-контактный Grove-коннектор GPIO
- 4-контактный Grove-коннектор UART
- 4-контактный Grove-коннектор I2C
- 30-контактный гнездовой разъем на DIN-базе с:
- Прочее
- Кнопки питания и перезагрузки
- Выключатель питания
- RTC BM8563
- Питание
- 5 В через USB Type-C

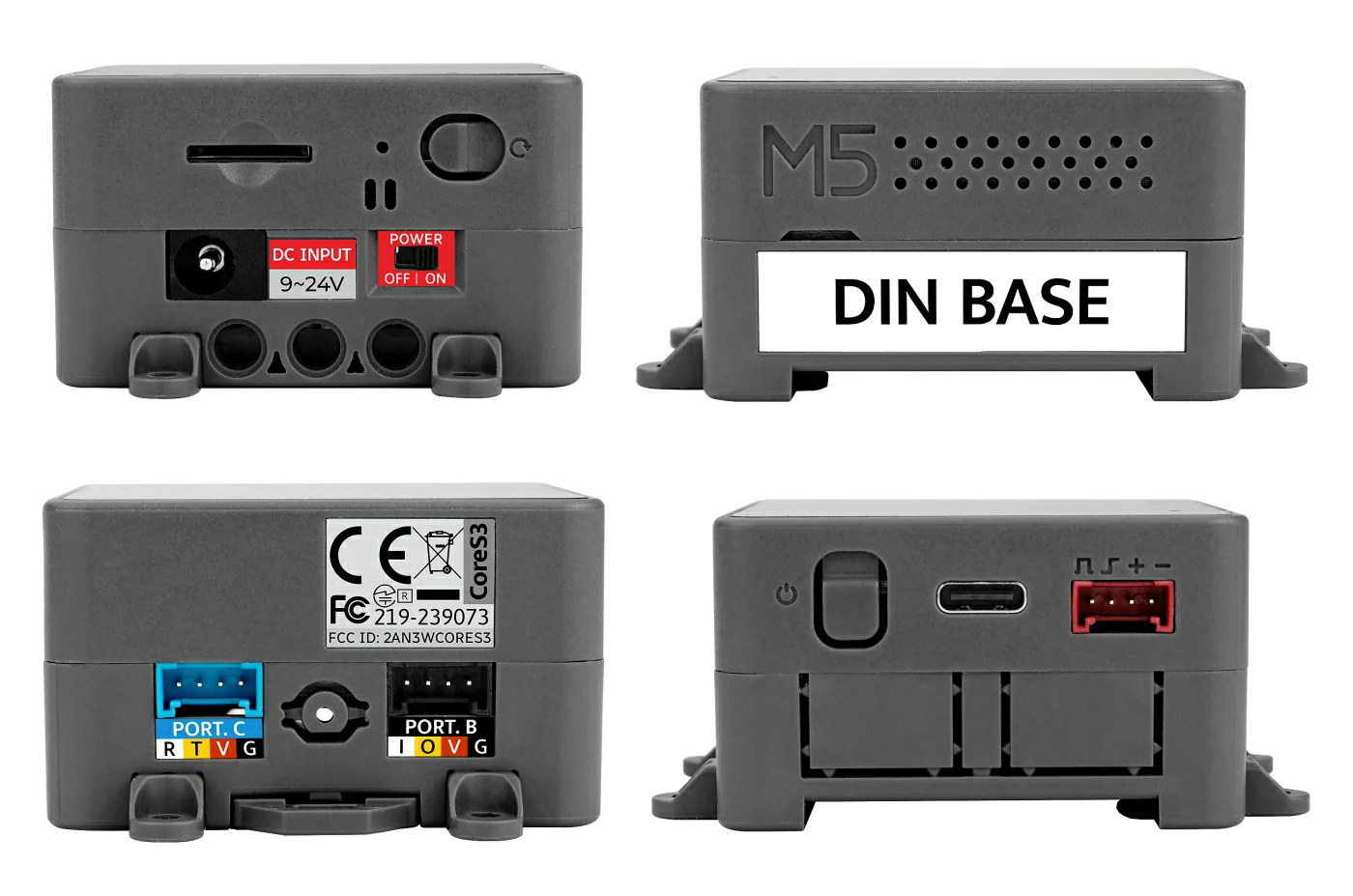

- 9-24 В постоянного тока через разъем DC
- Встроенный аккумулятор 3.7 В/500 мАч
- Микросхема управления питанием AXP2101
- Габариты – 54×54×16 мм; крепление на DIN-рейку; монтажные винты M3
- Вес – 73.3 г
Как обычно, M5Stack указывает на программируемость через Arduino IDE или UIFlow, но ссылается на пока пустой репозиторий GitHub с примерами кода Arduino… Дополнительные технические детали доступны на странице документации .
M5Stack реализует комплект разработки CoreS3 IoT за $59.90 в фирменном магазине.
