Лазерный гравер Ortur Laser Master 2 Pro — Первые впечатления


Обзор от Карла. Сегодня он делится его первым опытом работы с лазерным гравером Ortur Laser Master 2 Pro. Название очень длинное, поэтому Карл будет называть его LM2Pro. LM2Pro является преемником Ortur Laser Master 2. Карла всего однажды пользовался диодным лазером. Это было довольно давно, и с того времени многое изменилось. Карл использует LM2Pro почти 2 недели и поражен тем, чего ему удалось достичь за такое короткое время. Не понятно, это улучшение в программном обеспечение или в самой машине. Вероятно, это результат и того и другого. Есть 3 разные модели с лазерами разной мощности. В обзоре рассматривалась версия 20W. Было бы не верным называть это лазером мощностью 20 Вт. Мы не знаем, какая компания начала это, но 20 Вт — это входная мощность. Мощность лазера 5,5 Вт.

Технические характеристики:

  • Материнская плата: 32-битная материнская плата с микроконтроллером STM32
  • Прошивка: Прошивка Ortur Laser Master
  • ОС компьютера: Windows (работа с LaserGRBL), MAC OS и Linux (работа с LightBurn)
  • Мощность лазерного гравера: 36 Вт, 24 В, 2 А
  • Электрическая мощность лазерного модуля: 7 Вт, 15 Вт, 20 Вт
  • Длина волны: 445 нм
  • Переменный фокус: Да
  • Фокусное расстояние по умолчанию: 55 мм для лазерного модуля 15 Вт и 20 Вт; 58 мм для лазерного модуля мощностью 7 Вт
  • Формат ввода: NC, BMP, JPG, PNG, DXF и т. д.
  • Площадь гравировки: X: 400 мм x Y: 400 мм
  • Скорость гравировки: до 9000 мм/мин.
  • Размер изображения: без ограничений (точность пикселей можно регулировать свободно, по умолчанию — 300 пикселей на дюйм, это примерно 0,81 мкм точность пикселей)

У Карла нет других лазерных граверов Ortur, и похоже, что обновления включают тормозную цепь, акриловые ножки заменены металлом, заземляющие провода, аварийный останов, датчик пламени. 24В вместо 12В и улучшенный регулятор фокуса.

Сборка

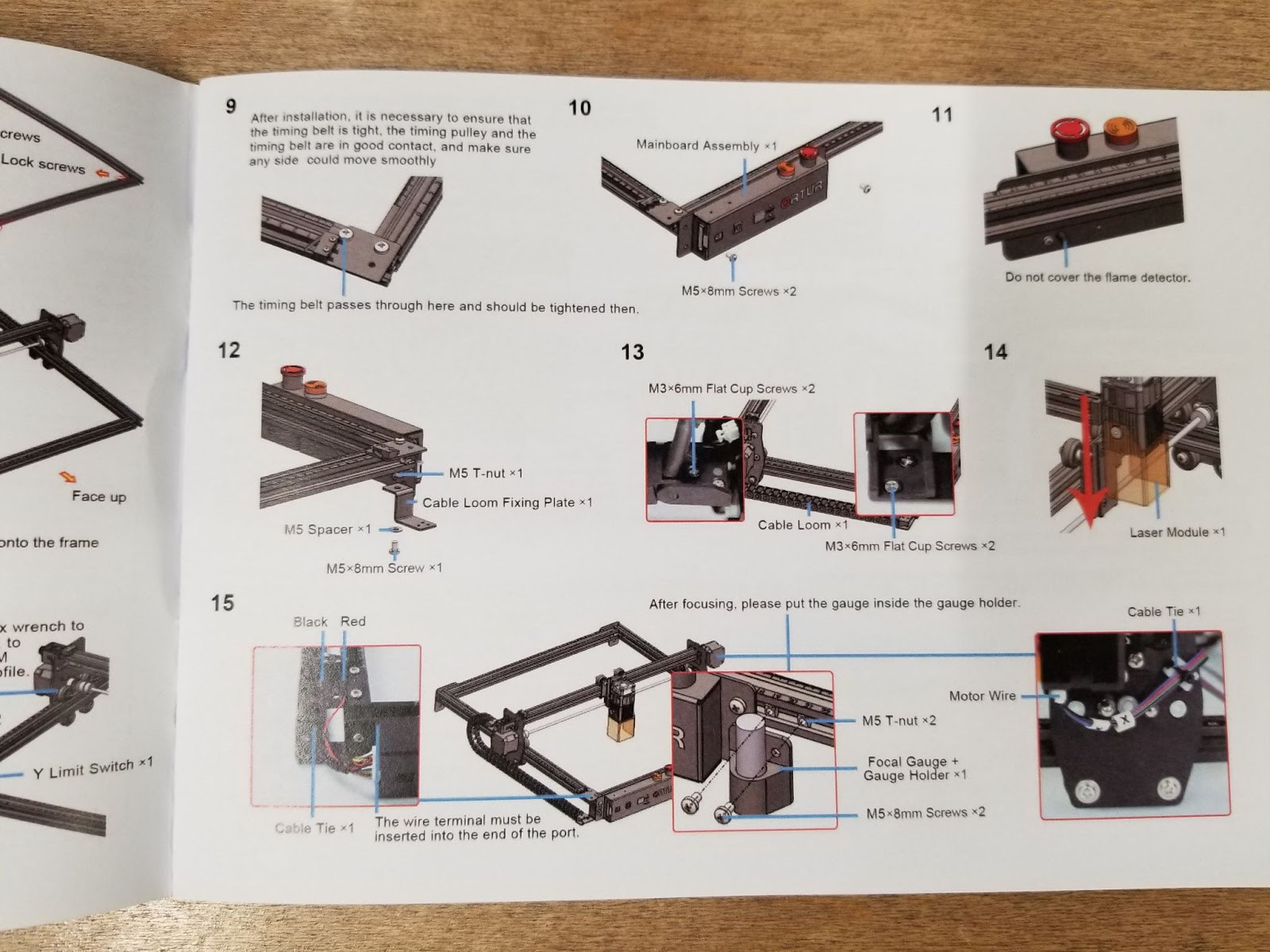

Собирать машину было относительно легко. Печатные инструкции были небольшими, но Карлу удалось их разобрать. Самым сложным моментом была установка ремня ГРМ. На полную сборку ушло около часа. Затем он установил LM2Pro на кусок фанеры.

Прошивка Ortur Laser Master 2 Pro

Ortur хорошо поработал над настройкой прошивки. LM2Pro поставляется с специальной платой с микроконтроллером STM32. Если GRBL когда-либо обновляется, вам придется подождать, пока Ortur предоставит файлы прошивки, но с другой стороны, они, похоже, проводят достаточно тестов и настроек. В ходе обзора Карл не столкнулся ни с одной из проблем, с которыми он сталкивался ранее, и GRBL редко обновляется.

Единственная проблема, с которой столкнулся Карл с прошивкой, легко решилась. Карлу не нравится отправлять G-код с машины Windows, поэтому он начал отправлять его через cncjs. cncjs выдает ошибку при некоторых случаях. После устранения неполадок, плата Ortur отправляет по последовательной связи что-то, что cncjs неправильно интерпретирует. Если напрямую перезапустить соединение между cncjs и LM2Pro, все работает нормально, за исключением того, что положение машины не обновляется, а окно буфера не отображает состояние. Если сбросить соединение и начать запись, то получаем обновленное позиционирование, но буфер планировщика всегда показывает 0, а приемный буфер медленно заполняется и ошибки исчезают. Карл подозревает, что, поскольку буфер планировщика всегда показывает 0, cncjs продолжает отправлять G-код до тех пор, пока не произойдет переполнение. Карл сообщил об этом Ortur и он настроен оптимистично, поскольку Ortur предоставит обновление для решения этой проблемы. Карл полагает, что это очень просто исправить. Он подумывал о том, чтобы сломать свой логический анализатор, но пока выбрал легкий путь. Простой обходной путь — каждый раз закрывать и повторно открывать соединение.

Уже было обновление прошивки, в котором Карл надеялся исправить указанную выше проблему, но этого не произошло. Обновить прошивку оказалось очень просто. Нажмите и удерживайте кнопку питания в течение 5 секунд, затем, удерживая кнопку питания, нажмите кнопку сброса. Плата будет отображаться на вашем компьютере как диск. Перетащите файл прошивки в корневую папку, и через некоторое время машина перезагрузится. Затем проверьте свою консоль, чтобы убедиться, что она отражает новую версию прошивки. Направления были очень четкими, и им было легко следовать.

Программное обеспечение Lightburn

Если у вас есть лазерный гравер, Lightburn — это то, что вам нужно. Программа не бесплатная, но чрезвычайно мощная. Цена в 40 долларов того стоит. Существует 30-дневная неограниченная пробная версия. Особенность, которая по-настоящему взволновала Карла — это интеграция с веб-камерой. Если вы заметили на картинке выше, Карл установил фиксированную веб-камеру. Это Logitech C930. Все камеры имеют искажение объектива, и программное обеспечение проведет вас через процесс калибровки, чтобы устранить его (см. Видео-руководство). Это позволяет вам разместить объект в области гравировка и идеально выровнять все, что вы гравируете.

Это было первое испытание. На черно-белом изображении вы можете видеть, что Карл намеренно поставил свой тестовый образец под углом. Затем другое изображение показывает результат. Пожалуйста, не обращайте внимания на легкость этой гравировки.

Карл перевернул брусок и запустил его снова, немного горячее, и изображение получилось намного лучше. Это один из тестовых образцов, поставляемых с гравером. Размер этого тестового образца составляет примерно 90 мм x 55 мм.

Есть одна деталь, которую Карл не заметил при настройке этой веб-камеры. Карл протестировал на куске дерева толщиной 19 мм. То, что он видел в программном обеспечении, и то, что было на гравировке не совпадало. Покопавшись в сообщении на форуме, Карл понял в чем дело. Это программное обеспечение часто используется на больших машинах. Станины машины перемещаются вверх и вниз для фокусировки лазера. С помощью LM2pro весь диод регулируется вверх и вниз, что вызывает проблемы с калибровкой. Калибровка основана на фиксированной длине между веб-камерой и поверхностью записи. Если ваша поверхность приподнята, калибровка не выполняется. Программное обеспечение позволяет сохранять калибровки, поэтому план Карла заключается в калибровке на разных высотах. Когда Карл завершит свой обзор, у него будет больше времени, чтобы принять решение. В идеале было бы здорово сделать это в программном обеспечении, и он отправил запрос функции в Lightburn.

Первая гравировка выжиганием

Карл почти всегда возился по ночам, когда его дети ложились спать. Поэтому, собрав LM2Pro и установив веб-камеру Карл лег спать. На следующий день после работы Карл был волнован, а его сын все время говорил «брух»… так что Карл выжег ему слово «брух» на куске хлеба. Это посмешило всю семью и школьных друзей сына.

Плитки

Около 9 месяцев назад YouTube-канал 3dPrintFarm разместил видео о гравировки керамической белой плитки. Ники Нортон был автором процесса. Когда Карл впервые увидел это, его сразу зацепило. Это 4-дюймовая белая плитка с постоянной маркировкой. Карл провел недели с 3018 и лазером мощностью 2,5 Вт, пытаясь заставить его работать. Получилось около 3-х приличных плиток. Карл купил линзы, выполнял все советы, которые мог, но, в итоге сдался.

После получения этой машины примерно через час у Карла была хорошая плитка.
Это была вторая плитка.
Позже на неделе Карл нашел немного другой метод, очень темный.
Часть лазерного травления — это поиск оптимальной скорости и температуры

Гравировка по дереву

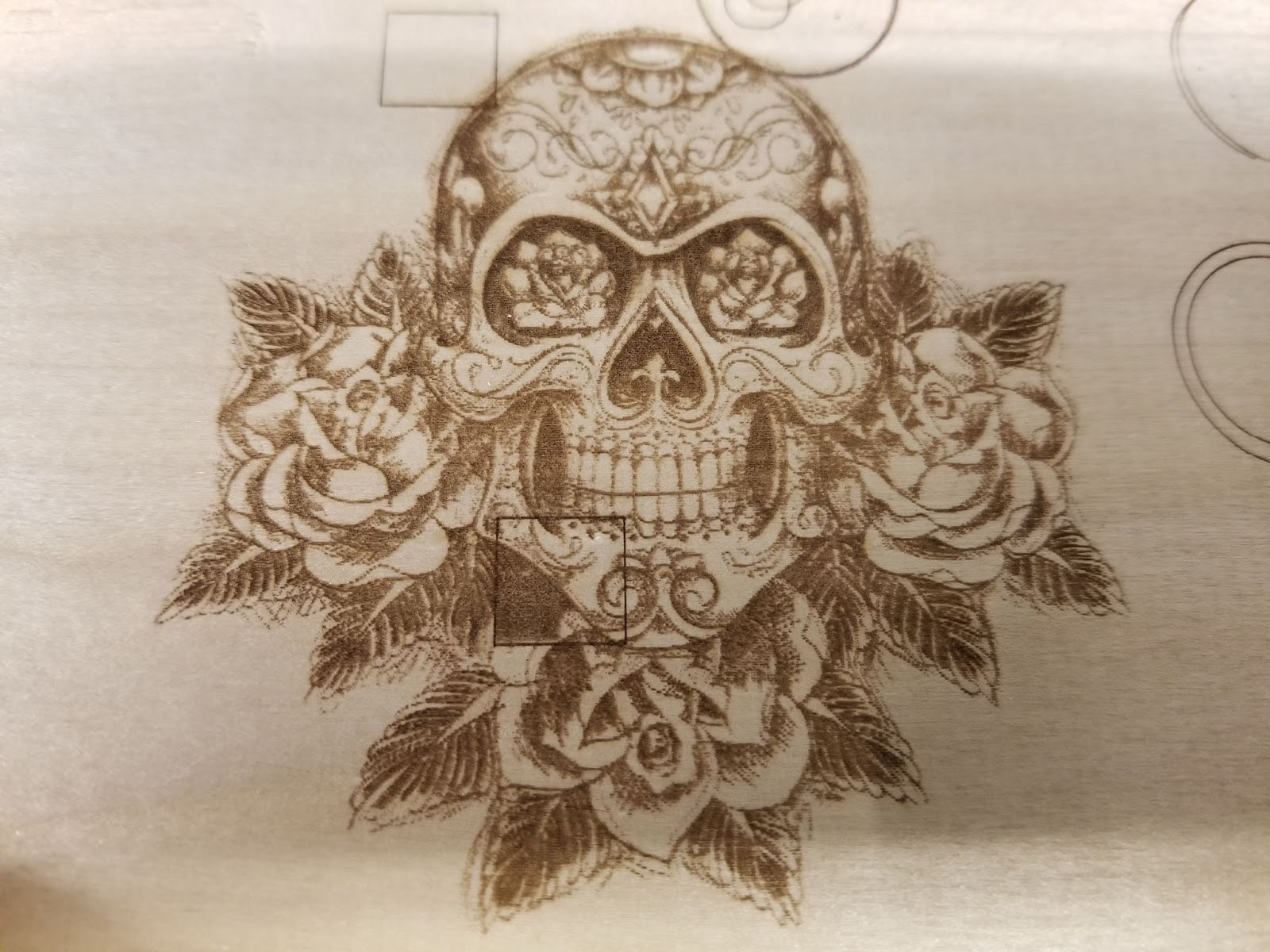

Вот несколько тренировок на тополе

На День матери дети подарили жене Карла поднос, после получения гравера, он спросил ее, не хочет ли она что-нибудь выгравировать на нем. Получилось неплохо. Единственное, что Карлу не нравится это гравировка в местах соединения двух разных пород дерева. На более темной древесине гравировка становится заметно темнее. Но жене Карла все и так очень понравилось. В будущем Карл бы разделил это изображение на части и выжигал на каждой породе дерева по отдельности, чтобы получить единообразный вид.

Первые впечатления

Первые впечатления Карла прекрасные. Особенно после того, как он потратил так много времени на попытки (и в основном безуспешные) настроить предыдущий лазер. Карл обнаружил, что LM2Pro легко собрать. В будущем он дополнит свое впечатдление от работы. Карл заказал и получил небольшой насос, чтобы проверить работу пневморегулятора при резке. Он также купил кучу тестовых предметов, чтобы попробовать разные техники. Холсты, тарелки, изделия из стекла, дешевый нож из нержавеющей стали и некоторые деревянные поделки. У него также есть идеи для некоторых более крупных проектов. Карл также хочет попробовать объединить LM2Pro с ЧПУ, что позволит раскрыть еще больше возможностей.

Если вы заинтересованы в покупке, вот ссылка. В течение первого месяца они проводят акцию, и первые 5 заказов каждый день получают бесплатный роторный инструмент. Кроме того, вы можете получить скидку, применив код «ORTURPRO», ​​чтобы получить дополнительную экономию в течение следующих 30 дней. Цена после с использованием кода — 389 долларов.

Отказ от ответственности: приведенная выше ссылка является платной. В прошлый раз, когда Карл делал обзор продукта для этой фирмы, они очень расстроились, потому что он этого не сделал. Комиссия не является мотивацией Карла за написание обзора продукта. Если будет сгенерирована какая-либо комиссия, Карл воспользуется ею, чтобы компенсировать наличные расходы. Карл пишет обзор ради удовольствия!
