Ранее мы рассматривали сетевые корпуса для жестких дисков с Ethernet и/или WiFi, работающие под управлением OpenWrt или Ubuntu, что позволяет вам легко и недорого подключать SATA-диски к вашей локальной сети с такими моделями, как Blueendless X3.

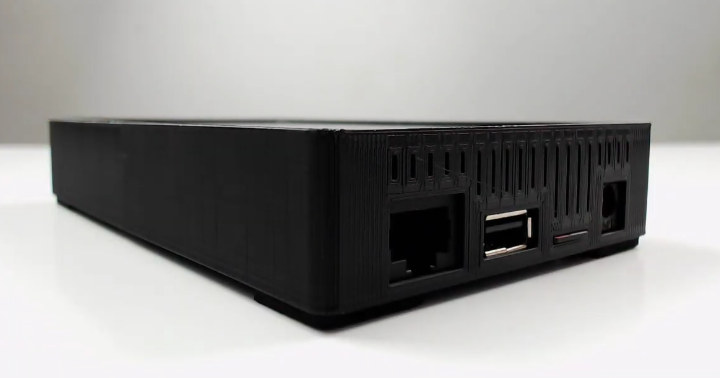

Компания NODE сделала нечто похожее с DIY-проектом, включающим Raspberry Pi 3 Model B+. NODE Mini Server V2 соединяет популярный SBC с 2,5-дюймовым жестким SATA-диском через USB и предназначен для создания физической инфраструктуры для децентрализованной сети (например, IPFS), которая позволит пользователям заменять удаленные серверы собственными узлами, которыми они владеют и с которыми работают. Заявлено, что ничто не помешает вам использовать это как простой NAS, хотя производительность не будет столь же хорошей, как у вышеупомянутых продуктов, из-за отсутствия интерфейса SATA или USB 3.0, а также из-за того, что «Gigabit» Ethernet ограничен до 300 Мбит/с. Как указано, дизайн также можно легко адаптировать к одной из альтернатив Raspberry Pi с тем же форм-фактором, но с «полными» портами Gigabit Ethernet и USB 3.0, такими как Rock64 или Rock Pi 4 SBC.

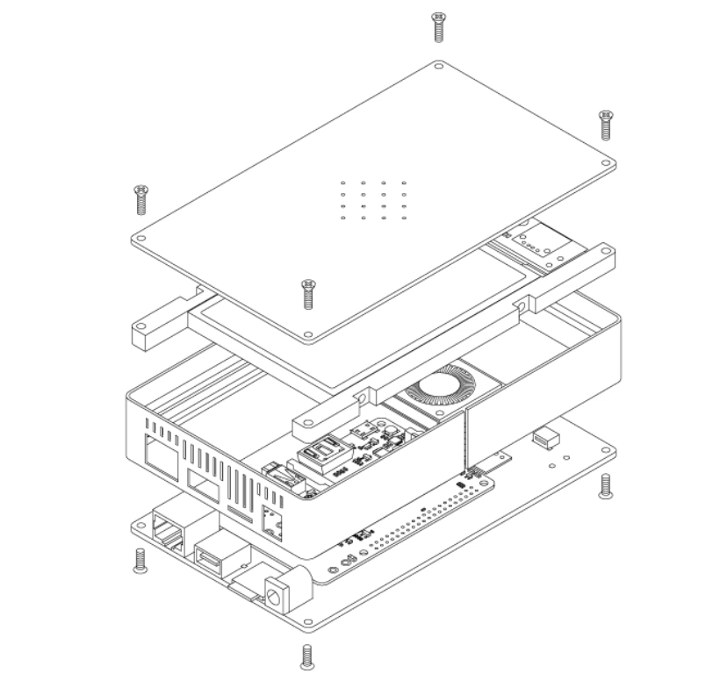

Основные части, используемые в Node Mini Server V2:
- Напечатанный на 3D-принтере корпус и рамка HDD/SSD
- Плата Raspberry Pi 3B+ лишенная всех USB-портов, Ethernet-портов и разъемов GPIO
- Четыре пользовательских платы
- Нижняя печатная плата с 1x USB-портом, 1x Ethernet-портом, слотом microSD и разъемом питания постоянного тока
- Верхняя часть «PCB», выступающая в роли радиатора (опционально на основе алюминия)
- Порт адаптера карты Micro SD
- USB-SATA адаптер PCB
- 2,5-дюймовый HDD или SSD толщиной 7 мм
- Различные винты и гайки, а также самоклеющиеся резиновые ножки
- Различные кабели FPC
- 1x S8050 Транзистор
- 30x10x10mm 5v вентилятор
Сборка потребует большой работы, так как вам нужно отсоединить разъемы от Raspberry Pi, спаять платы вместе и выполнить ряд задачи, необходимые при сборке. Вам также необходимо изготовить свою собственную печатную плату и самостоятельно распечатать 3D-детали с помощью PCB Gerber и STL-файлов, доступных здесь.
Компания NODE может открыть ограниченный предварительный заказ для NODE Mini Server 2 в зависимости от ответа сообщества, но он также открыт для других, кто начинает их создавать, поэтому вам, возможно, не придется создавать все это с нуля. Вы найдете инструкции по сборке в видео, представленном ниже, начиная с отметки 4:50, или, если вы предпочитаете читать стенограмму, вы найдете ее на веб-сайте NODE
