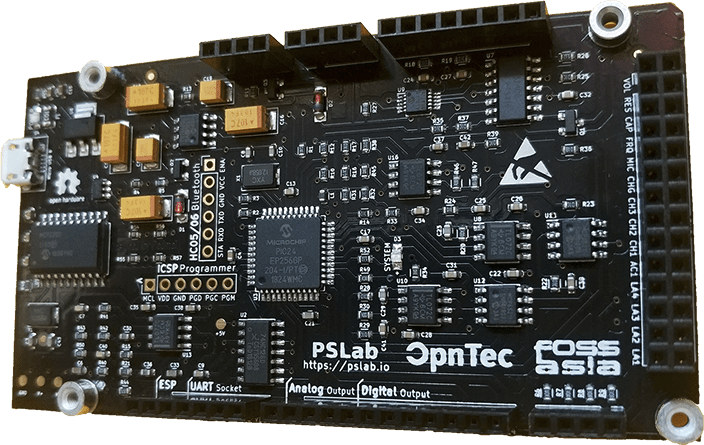

Pocket Science Lab (PSLab) – это устройство с открытыми исходными данными об аппаратной части, целью которого является принести в народную массу мини лабораторию электроники. Она может выступать в качестве осциллографа, вольтметра, программируемого источника напряжения и тока, логического анализатора или генератора сигналов при подключении к ПК или мобильному телефону.
Это не профессиональное оборудование и оно предназначено для обучения STEM. Данная плата впервые рассматривалась в августе 2018 года и на тот момент была еще на стадии разработки, но теперь она стала включена в список и выставлена на продажу на веб-сайте Seeed Studio за $64.90.
За разработкой платы стоят такие компании как FOSSASIA и OpnTec.
Основные характеристики платы PSLab:
- MCU – 16-битный микроконтроллер Microchip PIC24EP256GP204 @ до 70 МГц с 32 Кб SRAM, 256 Кб флэш-памятью
- Беспроводная связь
- Посадочное место для модуля ESP8266 (ESP-12E), чтобы использовать 802.11 b/g/n WiFi (на обратной стороне платы)
- Слот расширения для Bluetooth
- 4-канальный осциллограф до 2MSPS
- 12-битный вольтметр. Программируемый коэффициент усиления. Входной диапазон колеблется от +/-10 мВ до +/-16 В
- 3x 12-битный программируемый источник напряжения +/-3.3 В, +/-5 В, 0-3 В
- 12-битный программируемый источник тока. 0 – 3.3 мА
- Поддержка расширенных плагинов/ дополнительных модулей
- 4-канальный, 4 МГц, 15 нс логический анализатор
- 2x синусоидальные / треугольные волновые генераторы. от 5 Гц до 5 КГц. Ручной контроль амплитуды
- 4x PWM генератора. 15 нс разрешение. До 8 МГц
- Измерение емкости. диапазон от pF до uF
- 8x шины данных I2C, SPI, UART для ускорителя, гироскопа, датчика влажности и так далее
- ICSP программатор – совместимый слот программатора PICkit3
- Размеры – 101 x 53 x 13 мм
- Вес – 30 грамм

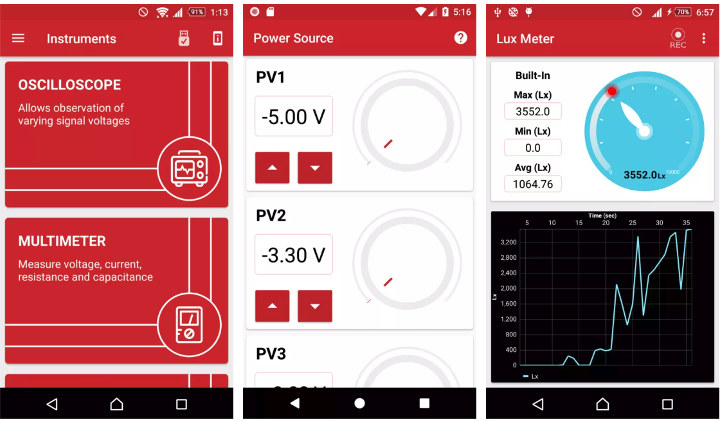

С данной платой можно работать при помощи компьютера или SBC, которые работают под управлением Debian Linux используя десктоп приложение Python (терминальный клиент или графический интерфейс) или с Android телефона с приложением PSLab.
Большинство ресурсов с открытыми исходными данными, за исключением, очевидно, Android приложения. Тут вы сможете найти схемы KiCAD, макет печатной платы и Gerber файлы, прошивка микроконтроллера PIC24 находиться в другом репозитории на Github, а также чуть выше уже была предоставлена ссылка на десктоп приложение Python. Вы также можете рассмотреть рекомендуемые дополнительные компоненты и датчики, чтобы в полной мере использовать плату.
Источник: KentN – Нажмите, чтобы увеличить
