В предыдущей статье мы писали о UP AI Core mPCIe card из семейства AI Edge от UP Board, ожидается так же, что в ближайшее время семейство пополнится и другими продуктами, включая плату UP Core Plus, на базе UP Core Cherry Trail board, выпущенной в прошлом году, с возможностью выбора процессора — Intel Atom x5/x7 и Celeron/Pentium Apollo Lake.
Форм-фактор отличается, но так же, как и первая плата UP Core, плата Core Plus поддерживает через стыковочные разъемы такие платы расширения как Net Plus Ethernet и AI Plus с Intel Cyclone 10 GX FPGA.

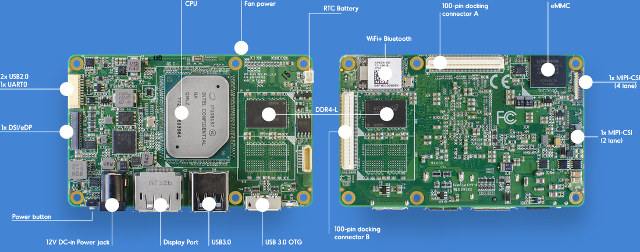

Технические характеристики UP Core Plus:
- Процессор (один из перечисленных)
- Intel Atom x5-E3940 (кэш 2M, до 2,00 ГГц)
- Intel Atom x7-E3950 (кэш 2M, до 2,00 ГГц)
- Intel Celeron N3350 (кэш 2M, до50 ГГц)
- Intel Pentium N4200 (кэш 2M, до 2,50 ГГц)
- Системная память — 2 Гб, 4 Гб или 8 Гб на плате DDR4L-2400
- Хранилище — 32 Гб, 64 Гб, 128 Гб флэш-памяти eMMC
- Видеовыход/дисплей — один DisplayPort до 4K 60 Гц, один Full eDP
- Audio I/O — через DisplayPort и I2S
- Возможности подключения — WiFi 802.11 AC 2T2R + Bluetooth 4.2 (BLE)
- USB – один хост-порт USB 3.0 + один USB 3.0 OTG + два разъема USB 2.0
- Камера I/F – один 2-х полосный MIPI-CSI + один 4-х полосный MIPI-CSI
- Расширение
- два 100-контактных стыковочных разъема с USB 2.0, USB 3.0, шесть PCIe Lane, SATA, I2C, I2S, SPI, PWM, LPC, SDIO, HSUART, ISH, GPIO
- 10-контактный разъем с двумя USB 2.0, одним UART
- Разное — кнопки питания и сброса, разъем батареи RTC, разъем вентилятора, разъем для повторного включения BIOS
- Блок питания — 12 В DC-in @ 4A -6A; штепсельная вилка 5.5 / 2.1 мм
- Размеры — 90 x 56,50 мм (такая же ширина, как и UP Core, но длинее)
- Диапазон температур — от 0 до 60 ° C; опционально: от -40 до 85 ° C
- Влажность — 10% ~ 80% RH без конденсации
- Сертификаты — CE / FCC Class A, RED, RoHS, REACH
Сообщается, что плата совместима с Microsoft Windows 10 Professional, Microsoft Windows 10, IoT Core, Linux (Ubuntu, Yocto) и Android Marshmallow.

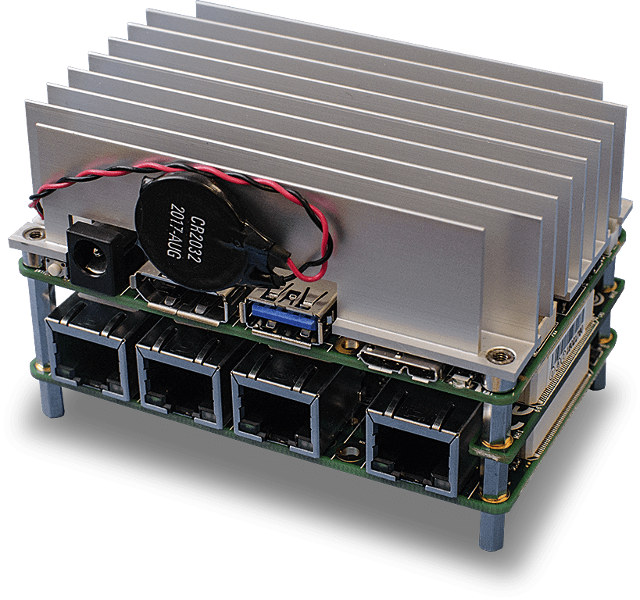

Heatsink + UP Core Plus + Net Plus
Как уже упоминалось выше, UP Core Plus может дополнительно использовать две дополнительные платы: Net Plus (на фото выше) с четырьмя портами Gigabit Ethernet через разъем Intel l211-AT, mini PCIe/mSATA, портами SATA и USB 3.0, а также плату AI Plus со следующими (предварительными) спецификациями:
- FPGA — Intel Cyclone 10GX F672 (105KLE, 150KLE, 220KLE)
- Память — до 2 Гб DDR3 Single Channel x32
- Хранилище — 1x 512 Мб SPI Flash
- Видеовход — 1x HDMI IN, 1x LVDS IN, 1x 1x MIPI-CSI (4 полосы)
- Возможности подключения — 1x Gigabit Ethernet (Realtek 8111G) к основной плате
- USB — 1x USB 3.0 тип A на основную плату, 1x USB 3.1 тип C
- Слот расширения
- 1x мини-карта (полноразмерная) SATA-PCI-e colay
- 2x 100-контактных стыковочных разъема к основной плате UP Core Plus
- Мощность 12 В постоянного тока
- Размеры — 90 мм x 56,5 мм
Также,кажется, что есть MAX 10 FPGA. Плата расширения FPGA может использоваться с Windows 10, Linux Ubuntu или Linux, созданной с помощью Yocto Project, в зависимости от того, поддерживаются ли операционной системой необходимые FPGA IP-драйверы.

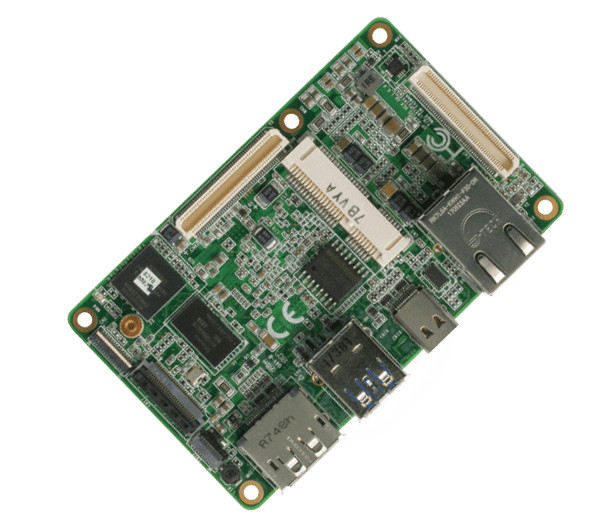

AI Plus
Более подробную информацию о трех платах, представленных выше, можно найти на странице продукта UP Board AI Edge. Пока нет информации о ценах и доступности плат, но ожидается, что платы будут добавлены к AI Core card в разделе AI EDGE онлайн-магазина UP.
Благодарим сайт cnx-software.com за предоставленную информацию.
Оригинал статьи размещен здесь
