Аудио плата TTGO TAudio V1.0 с модулем ESP32-WROVER за $20

Компания Espressif Systems недавно представила свой комплект Audio Mic HDK, который подходит для всех аудио решений, включая смарт-динамики, но если вам нужна плата ESP32 без микрофонного массива и которая в настоящее время уже доступна, то можно рассмотреть как вариант плату TTGO TAudio V1.0.

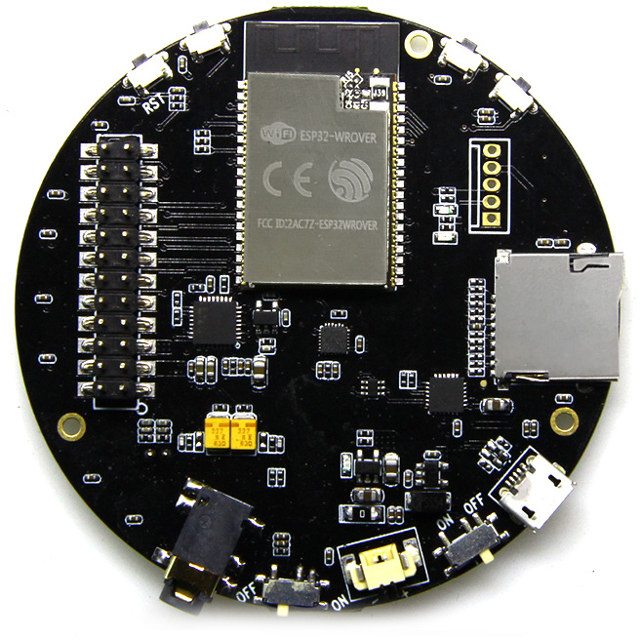

Плата – также известна как TTGO T9 – оснащена модулем ESP32 – WROVER WiFI + Bluetooth, аудиокодеком Wolfson с 3.5 мм аудио разъемом и встроенным микрофоном, датчиком отслеживания движения, а также с большим количеством светодиодов RGB.

Технические характеристики платы TTGO T9 / TAudio V1.0:

  • Беспроводной модуль – модуль ESP32-WROVER 802.11 b / g / n + Bluetooth 4.1 LE с 4 Мб флэш-памятью, 4 Мб PSRAM
  • Внешнее хранилище – слот для карт Micro SD-карт
  • Аудио
    • Cirrus Logic / Wolfson WM8978 стерео аудиокодек
    • 3.5 мм аудиоразъем
    • Микрофон
  • Датчики – InvenSense MPU9250 9-осевое MEMS-устройство (гироскоп + акселерометр + компас)
  • Расширение
    • 24-контактный разъем с GPIO, I2C, UART, VP / VN, выход для динамиков, сброс, 5 В, 3.3 В, VBAT и  GND
    • 5-контактный разъем с GPIO 21, LED / GPIO 22, 5 В, 3.3 В и GND
  • Разное – 22x светодиоды RGB (WS2812B)
  • Питание – 5 В через микро USB порт, разъем для батареи LiPo (максимум 500 мА)
Нажмите, чтобы увеличить

Предоставленная документация немного ограничена, но вы сможете найти некоторую информацию в репозитории TTGO-T9 на Github, например, как управлять светодиодами RGB и датчиками во время воспроизведения музыки с SD-карты, а также как управлять устройством через веб-интерфейс (TTGO-T9-RGB_LED-WM8978) или как запустить приложение “ TTGO-T9-Pay-voice-message”. Там также есть “TTGO-T9-Marquee-music-player”, но внутри репозитории пока, что ничего нет. На видео ниже показана плата в действии, но не ясно является ли это видео одним из демок, которые перечислены на Github, поскольку они используют две платы ESP32, вероятно, одна передает потоковое аудио на плату TTGO T9.

Плата продается с одним проводом питания (для батареи) на Aliexpress за $18.33 + доставка (около $20).

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
