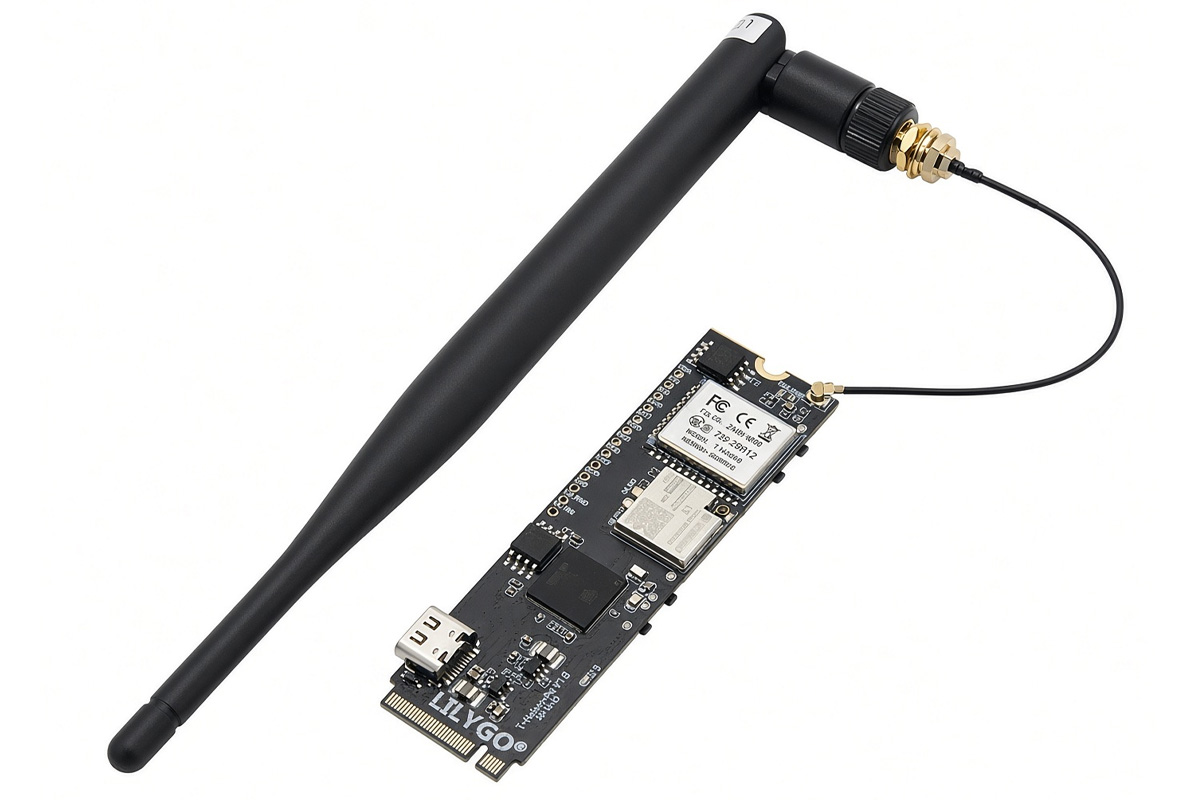

LILYGO T-Halow P4 — компактная плата разработчика формата M.2, объединяющая MCU ESP32-P4, беспроводной сопроцессор ESP32-C6 и модуль Taixin TX-AH WiFi HaLow для беспроводной связи на большие расстояния.
Размеры платы составляют всего 80 x 22 мм (M.2 2280), а разъем M.2 B-key используется для вывода контактов GPIO и других интерфейсов для интеграции в пользовательские платы-носители. Также поддерживаются камеры MIPI CSI и дисплеи MIPI DSI, а также аппаратное кодирование видео H.264 с разрешением до 1080p30, что делает плату подходящей для компактных шлюзов IoT, удалённых камер и приложений промышленного мониторинга.
Характеристики LILYGO T-Halow P4:
- SoC – Espressif Systems ESP32-P4NRW32X
- CPU
- Двухъядерный RISC-V @ 400 МГц с расширениями инструкций AI и FPU одинарной точности
- Одноядерный RISC-V LP (энергоэффективный) MCU @ до 40 МГц
- GPU – 2D-ускоритель обработки пикселей (PPA)
- VPU – поддержка кодеков H.264 и JPEG
- Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM (по данным GitHub и wiki; на странице продукта указано 8 МБ)
- Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
- CPU
- Хранилище – 16 МБ QSPI NOR flash
- Интерфейс дисплея – разъем MIPI DSI с 2 линиями для внешних дисплеев, с поддержкой сенсорного ввода
- Интерфейс камеры – разъем MIPI CSI с 2 линиями и поддержкой камеры OV2710
- Беспроводная связь
- ESP32-C6-MINI-1U с 2,4 ГГц Wi-Fi 6, Bluetooth 5 и 802.15.4 (Zigbee / Thread / Matter); подключен через SDIO к ESP32-P4; внешний разъем антенны IPEX
- Модуль TaiXin Semiconductor TX-AH
- 802.11ah HaLow совместимый
- Диапазоны частот
- 859-894 МГц (875M SAW) ИЛИ
- 902-928 МГц (915M SAW)
- Ширина канала – 1/2/4/8 МГц
- Пропускная способность – от 150 Кбит/с до 32,5 Мбит/с
- Дальность – до 1,2 км (прямая видимость)
- Разъем антенны IPEX
- USB – 1x порт USB Type-C для питания и программирования

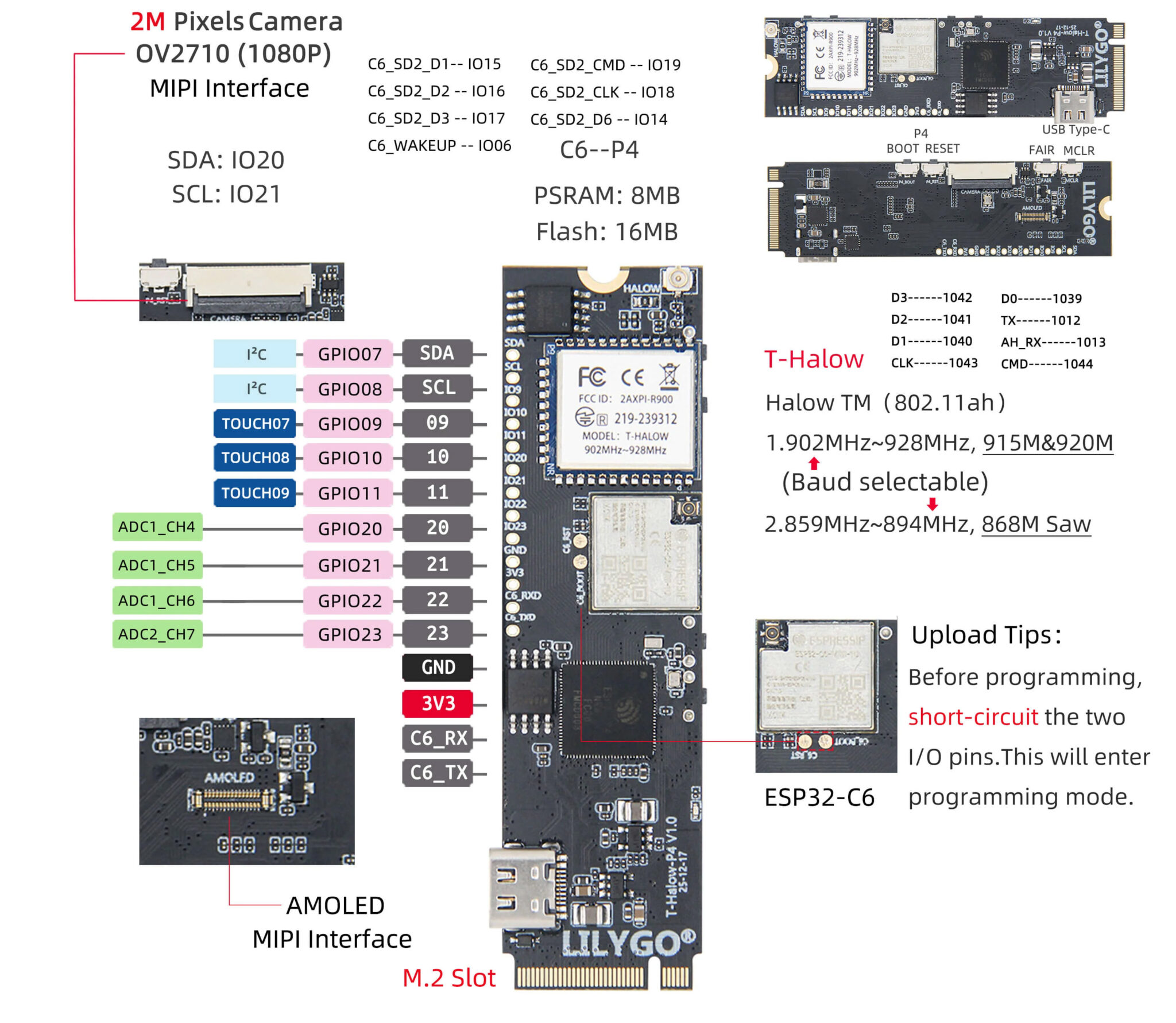

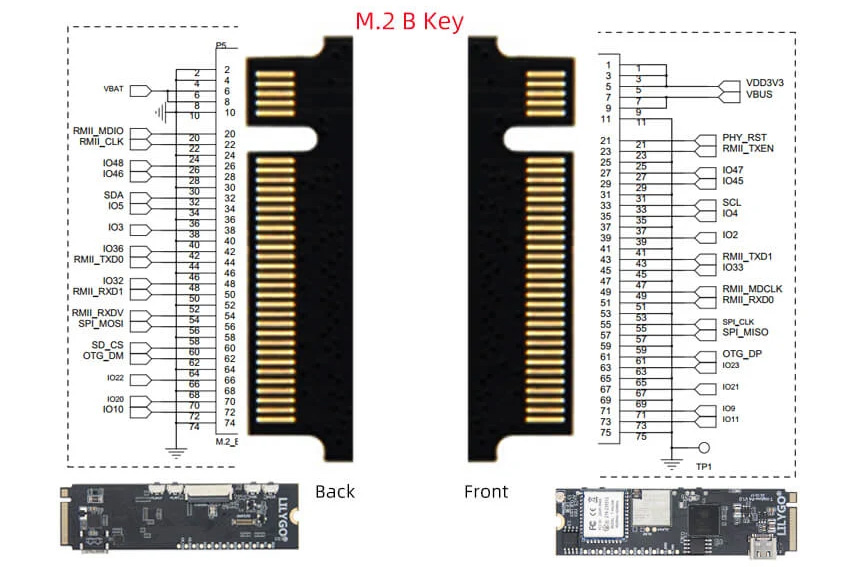

- Плата-носитель/интерфейс расширения – краевой разъем M.2 B-key с GPIO, I2C, UART, ADC, SD и другими интерфейсами ESP32-P4
- Прочее – кнопки BOOT, Reset, Failsafe и MCLR
- Питание – вход 5V DC через порт USB-C
- Размеры – 80 x 22 мм (форм-фактор M.2 2280)

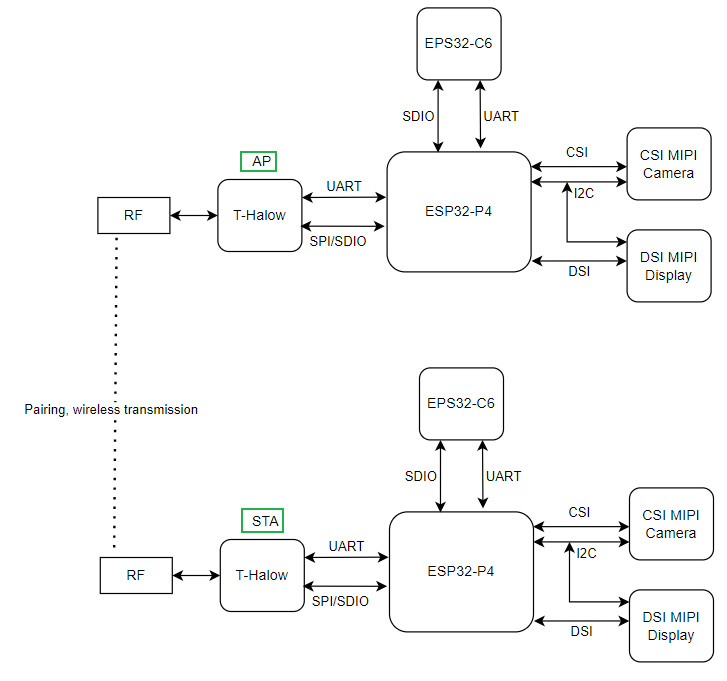

Что касается программной части, LILYGO предоставляет примеры для связи WiFi HaLow, работы с камерой и дисплеем, а также других функций платы на GitHub . В примерах используется ESP-IDF 5.4.1 или новее; модуль HaLow управляется через SPI для передачи данных и UART для AT-команд. Браузерный инструмент настройки также доступен для настройки модуля HaLow через Web Serial.
Ранее сообщалось о оригинальном LILYGO T-HaLow , в котором использовался ESP32-S3 вместе с тем же модулем Taixin WiFi HaLow. Плата также поддерживает камеру OV2640/OV5640 и оснащена портом Ethernet RJ45, слотом для карты microSD и держателем для батареи 18650. В отличие от неё, T-Halow P4 использует более мощный ESP32-P4 с интерфейсами камеры и дисплея MIPI, при этом добавляя подключение WiFi 6 через ESP32-C6.
Плата LILYGO T-Halow P4 доступна на AliExpress за $36.98 , а также в официальном магазине компании за $26.57 со склада в Китае или за $31.07 за версию 915 МГц (H777) с прямой доставкой со склада в США.
