Axiomtek SDM300S — модуль Intel Apollo Lake Smart Display (SDM-S), предназначенный для цифровых вывесок


Еще в 2010 году компания Intel представила Open Pluggable Specification (OPS), определяющую механические и электрические параметры медиа-плееров, которые будут интегрированы в дисплеи цифровых вывесок, с целью обеспечения более легкого пути обновления. Несмотря на то, что было определено Intel,  есть некоторые цифровые плееры OPS на базе Arm, такие как  предлагаемые ZidooLab.

Открыв последнюю ссылку, вы узнаете, что плееры OPS обычно поставляются с корпусом и имеют размеры 180 x 119 x 30 мм, соответствующие спецификациям. Но, оказалось, что Intel также представила более компактный формат карты для цифровых вывесок/дисплеев с Intel SDM (Smart Display Module), доступный как SDM-S (малый: 60 мм x 100 мм x 20 мм, до ~ 10 Вт TDP) или SDM-L (Large: 175 мм x 100 мм x 20 мм, до ~ 45 Вт TDP)

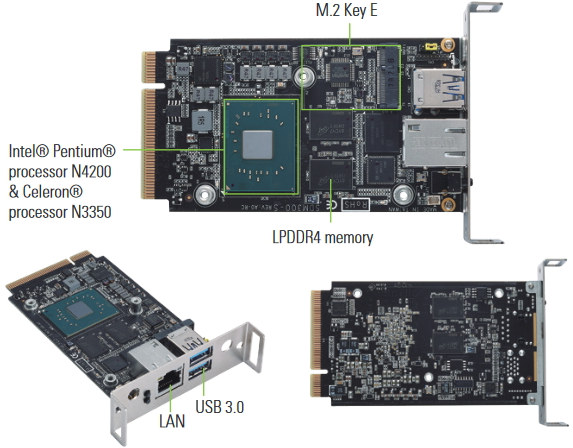

Модуль Axiomtek SDM300S SDM-S

Axiomtek сделал модуль SDM300S SDM-S, оснащенный процессорами Lake Apollo.

Характеристики Axiomtek SDM300S:

  • SoC (один из других)
    • Четырехъядерный процессор Intel Pentium N4200 с графикой Intel HD 505; 6 Вт TDP
    • Двухъядерный процессор Intel Celeron N3350 с графикой Intel HD 500; 6W
  • Системная память — 4 ГБ LPDDR4 (дополнительно 8 ГБ)
  • Хранилище — встроенный 32/64ГБ eMMC
  • Разъем SDM Edge — 98-контактный стандартный PCIe x8 с
    • 1x USB 3.0
    • 1x HDMI 1.4 до 3840 × 2160 при 30 Гц, 1x DisplayPort 1.2 до 4096 × 2304 при 60 Гц
    • 1x Serial TX / RX, 2x I2C
  • Возможности подключения — 1x 10/100/1000 Мбит / с (Intel i211-AT) Ethernet
  • USB — 2 х порта USB 3.0
  • Расширение — M.2 Ключ E 2230 для дополнительного Wi-Fi и Bluetooth-модуля
  • Разное — сторожевой таймер 255 уровней, 1 ~ 255 сек./мин.
  • Вход питания — + 12 В + 3,3 В
  • Размеры — 100 x 60 мм (согласно требованиям SDM-S),
  • Диапазон температур — 0ºC ~ + 55ºC
  • Влажность — относительная влажность 10% ~ 95%, без конденсации

Помимо цифровых вывесок, карту можно использовать для интернет-кафе, профессиональных мониторов, торговых точек, гостинечного бизнеса и т. д.

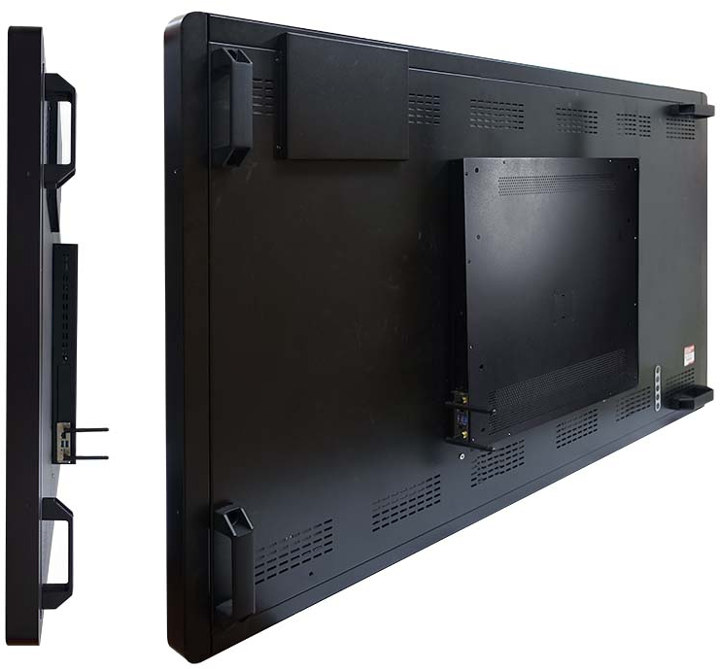

Дисплей Litemax ISDM-4302 SDM



Очевидно, что вам понадобится хост-дисплей или оценочная плата для карты, а Axiomtek предоставляет оценочную плату SDB100 SDM-S, но до сих пор компания не предоставила никаких подробностей о плате. После этого модуль SDN-S должен быть вставлен в совместимый дисплей, такой как дисплей Litemax ISDM-4302 43″, изображенный выше, для модулей SDM-S и SDM-L.

Статус Axiomtek SDM300S, по-прежнему, «ожидается в ближайшее время», а цены недоступны. Больше подробностей вы найдете на странице продукта, там же можно запросить цену.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
