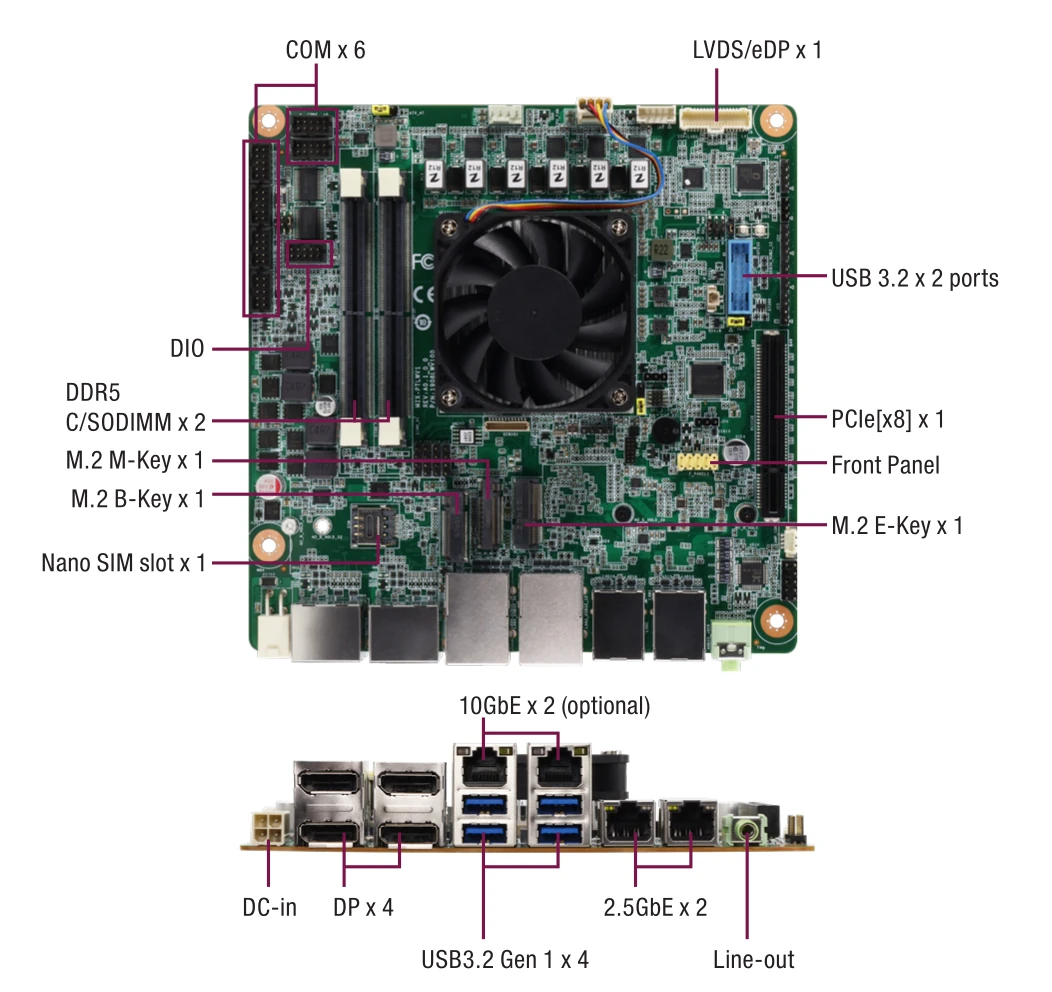

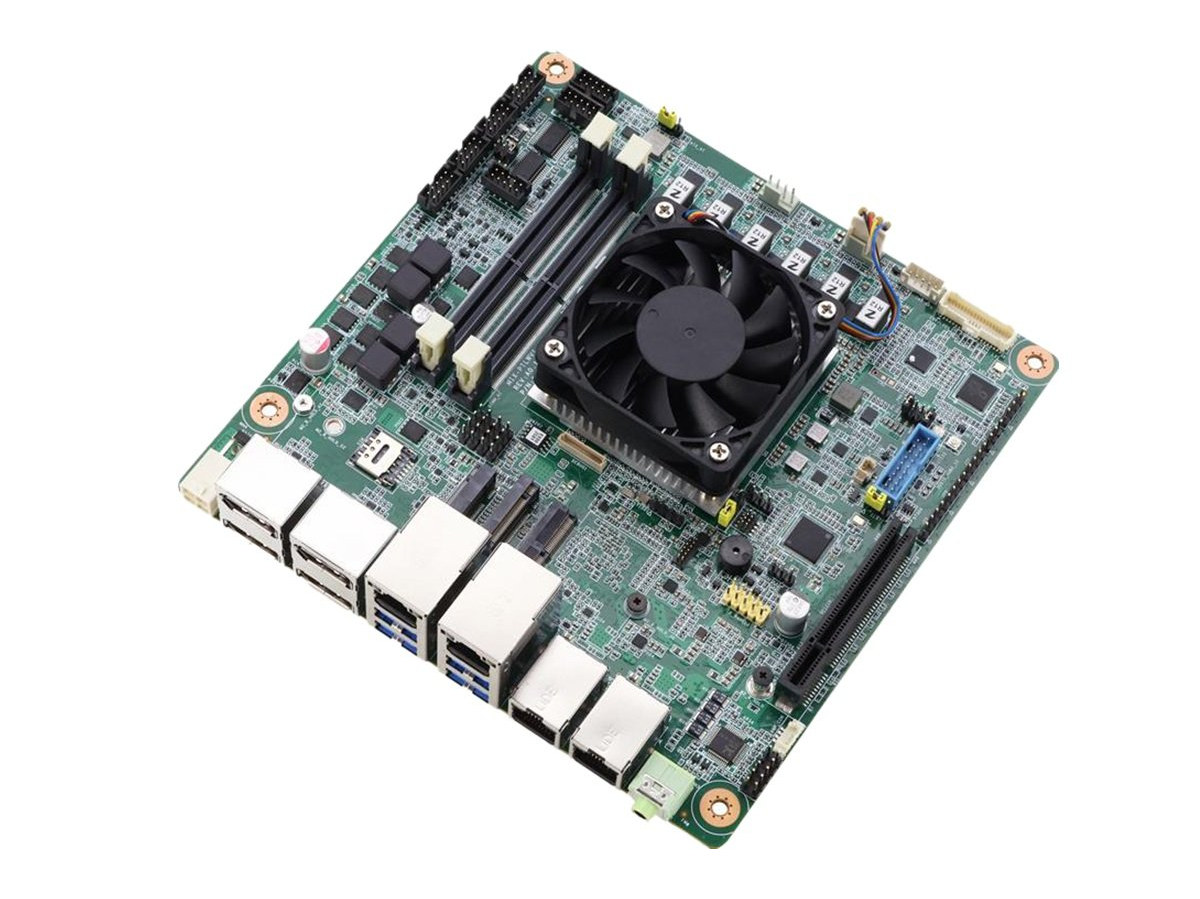

AAEON MIX-PTLWV1 — промышленная материнская плата формата mini-ITX на процессорах Intel Core Ultra Series 3 «Panther Lake» с двумя разъемами RJ45 10GbE и двумя RJ45 2.5GbE, а также четырьмя видеовыходами DisplayPort с поддержкой 4K.
Плата также поддерживает до 128 ГБ памяти DDR5 C/SO-DIMM, накопитель M.2 NVMe SSD, опциональные Wi-Fi и Bluetooth и/или сотовую связь 4G LTE/5G через модули M.2, слот PCIe Gen4 x8 для расширения, шесть последовательных интерфейсов, широкий диапазон входного напряжения питания 12–24 В и многое другое.
Характеристики AAEON MIX-PTLWV1:
- SoC – процессор Intel Panther Lake (семейства PTL-H404/PTL-H484) с графикой Intel Xe LPG; TDP: 15–25 Вт
- Системная память – до 128 ГБ через 2 разъема DDR5 C/SO-DIMM с 262 контактами до 6400 МГц (SKU H404) или 7200 МГц (SKU H484)
- Накопитель – сокет M.2 2280 M-Key (PCIe Gen4 x4) для NVMe SSD
- Интерфейсы дисплея
- 4x DisplayPort 1.4 до 4096 x 2160 @ 60 Гц
- 40-контактный совмещенный разъем LVDS/eDP для
- По умолчанию: 18/24-битный двухканальный LVDS до 1920 x 1080 @ 60 Гц
- 4-канальный eDP1.4 до 4096 x 2160 @ 120 Гц (в зависимости от BOM)
- Выбор напряжения T-con IC eDP/LVDS
- Выбор напряжения подсветки панели eDP/LVDS (3.3V/5V/12V)
- Инвертор LVDS
- Поддержка четырех независимых дисплеев
- Аудио
- HD-аудиокодек Realtek ALC897
- Разъем линейного выхода
- 4-контактный разъем для динамиков 2 Вт/4 Ом
- Сеть
- Порт 2.5GbE RJ45 на базе контроллера Ethernet Intel I226-V 2.5 Гбит/с
- Порт 2.5GbE RJ45 на базе контроллера Ethernet Intel I226-LM 2.5 Гбит/с
- Только для SKU 4L – 2x 10GbE через контроллеры Ethernet Intel E610-XAT2 10 Гбит/с
- Опционально WiFi и Bluetooth через разъем M.2 Key-E
- Опционально 4G LTE/5G сотовая связь через разъем M.2 Key-B и слот для SIM-карты
- USB
- 4x порта USB 3.2 Gen1 (5 Гбит/с) Type-A
- 20-контактный разъем с шагом 2.0 мм с двумя интерфейсами USB 3.2 Gen 1
- Последовательные интерфейсы
- 1x разъем box header RS-232/422/485 (5 В/12 В/RI опционально)
- 5x разъемов box header RS-232
- Расширение
- Открытый краевой слот PCIe Gen 5 x8 (опционально в BOM на H484)
- Сокет M.2 2230 E-Key (PCIe 4.0 x1/USB 2.0/CNVi)
- Сокет M.2 3042/3052 B-Key (PCIe x1/USB 3.2 Gen 1) + сокет Nano SIM; по умолчанию 3052 по BOM (опционально)
- 8-битный программируемый DIO
- Безопасность – микросхема Infineon SLB9672 TPM2.0
- Разное
- Сторожевой таймер
- AMI UEFI/BIOS на 256-Мбит SPI Flash ROM
- Аппаратный монитор – мониторинг температуры CPU/системы, мониторинг напряжения Vcore/5V/3.3V/12V, мониторинг вентиляторов корпуса
- Чипсет ввода-вывода –Nuvoton NCT6126D
- 4-контактный разъем вентилятора CPU, 4-контактный разъем вентилятора SYS
- Поддержка Wake-on-LAN (WoL) и PXE
- Состояние питания S4, S5
- Литиевая батарея для BIOS
- Перемычка CMOS
- Разъем передней панели
- Отключение ME
- Питание – вход 12–24 В постоянного тока через 4-контактный разъем; режим ATX/AT
- Размеры – 170 x 170 мм (форм-фактор mini-ITX)
- Вес – уточняется
- Диапазон температур – Рабочая: от 0 до 60 °C; хранение: от -40 до 85 °C
- Рабочая влажность – 60 °C при 90 % относительной влажности, без конденсации
- Сертификация – CE и FCC (класс A)
AAEON поддерживает Windows 11 64-бит и Ubuntu 24.04 с ядром Linux 6.8 для этой платы. Обратите внимание, что существует два SKU: MIX-PTLWV1-A10-4L и MIX-PTLWV1-A10-2L, единственное отличие которых — два порта 10GbE RJ45 в модели 4L.
Хотя MIX-PTLWV1 — первая промышленная материнская плата AAEON на базе семейства процессоров Intel Core Ultra Series 3 “Panther Lake”, Avalue ранее представила материнскую плату EMX-PTLP формата thin mini-ITX с SoC вплоть до Intel Core Ultra 7 358H , а BCM Advanced Research работает над Материнская плата MX-PTL с аналогичными возможностями.
Материнская плата MIX-PTLWV1 продается за $951 в интернет-магазине AAEON . Это предназначено именно для варианта MIX-PTLWV1-A10-325-2L с процессором Intel Core Ultra 5 325 и двумя портами 2.5GbE. Страница продукта содержит больше подробностей, включая ссылки для скачивания даташита, BIOS и драйверов.
Обновление: статья была впервые опубликована 28 мая 2026 года и обновлена после появления в интернет-магазине компании
