После выпуска основанного на SX1262 миниатюрного модуля M5Stamp C6LoRa , компания M5Stack выпустила два LoRa-модуля расширения на базе SX1262 для диапазона 868–923 МГц: миниатюрный SMD-модуль Stamp LoRa-1262 для пользовательских PCB и устанавливаемый в стек модуль Module13.2 LoRa-1262 для серии M5Stack Core.
Модуль Stamp LoRa-1262 поддерживает модуляцию LoRa, FSK, GFSK, MSK, GMSK и OOK, обеспечивая мощность передачи до +22 дБм и чувствительность приема -147 дБм. Модуль Module13.2 добавляет интерфейс антенны RP-SMA, микросхему расширения ввода-вывода M5IOE1 для управления сбросом и питанием, а также DIP-переключатели для гибкой маршрутизации выводов и настраиваемых адресов I2C, что позволяет объединять несколько модулей в стек.
SMD-модуль Stamp LoRa-1262
Характеристики M5Stack Stamp LoRa-1262:
- Трансивер LoRa – Semtech SX1262
- Беспроводная связь (LoRa)
- Диапазон частот – от 868 до 923 МГц
- Режимы модуляции – LoRa, FSK, GFSK, MSK, GMSK, OOK
- Скорость передачи данных – до 300 кбит/с (программируемая)
- Мощность передачи (Tx) – до +22 dBm
- Чувствительность приема (Rx) – вплоть до -147 dBm (в низкоскоростном режиме LoRa)
- Варианты антенн:
- Stamp LoRa-1262 (S014) – RF-контактная площадка на плате (дорожка антенны подключена по умолчанию)
- Stamp LoRa-1262 I (S014-I) – разъем IPEX-4 (RF-контактная площадка на плате в состоянии NC)
- Stamp LoRa-1262 IF (S014-IF) – разъем IPEX-4
- Примечание: модели “I” и “IF” включают гибкую штыревую антенну RP-SMA 868 МГц длиной 108 мм (усиление 3 dBi) и удлинительный кабель RP-SMA – IPEX-4 длиной 40 мм
- Интерфейс хоста
- SPI (последовательный периферийный интерфейс)
- 12-контактный FPC-разъем с шагом 0,5 мм для вывода I/O (только для IF)
- Питание – 3,3 В при 3,03 мА (энергопотребление при работе)
- Габариты и вес
- Stamp LoRa-1262 и 1262 I – 14,0 × 10,0 × 2,4 мм | 0,7 г
- Stamp LoRa-1262 IF – 14,0 × 10,0 × 3,6 мм | 0,8 г

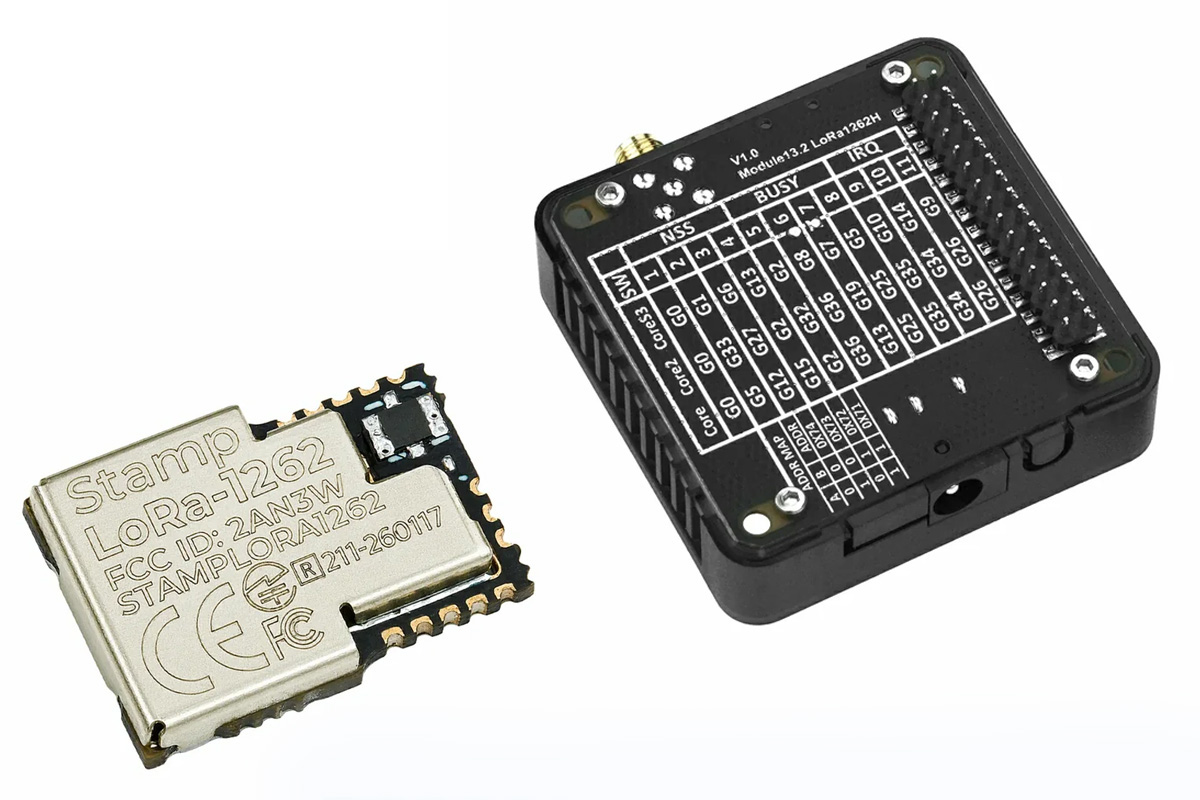

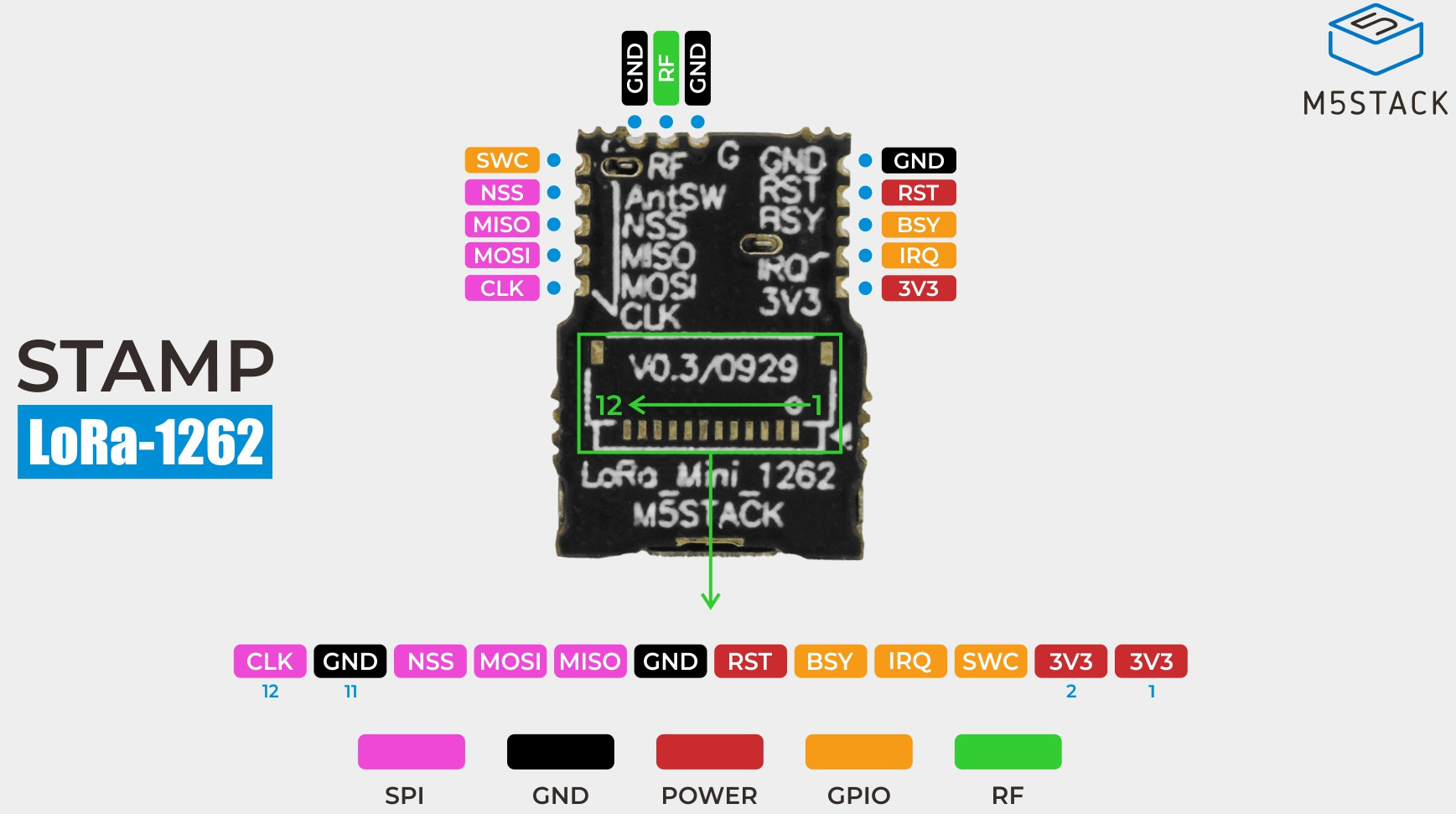

Из приведённой выше спецификации видно, что Stamp LoRa-1262 доступен в трёх вариантах. Стандартная модель использует встроенную RF-контактную площадку; Stamp LoRa-1262 I добавляет антенный разъём IPEX-4; Stamp LoRa-1262 IF включает как разъём IPEX-4, так и 12-контактный разъём FPC 0.5 мм на нижней стороне для обеспечения доступа к выводам связи модуля.
Модуль Module13.2 LoRa-1262

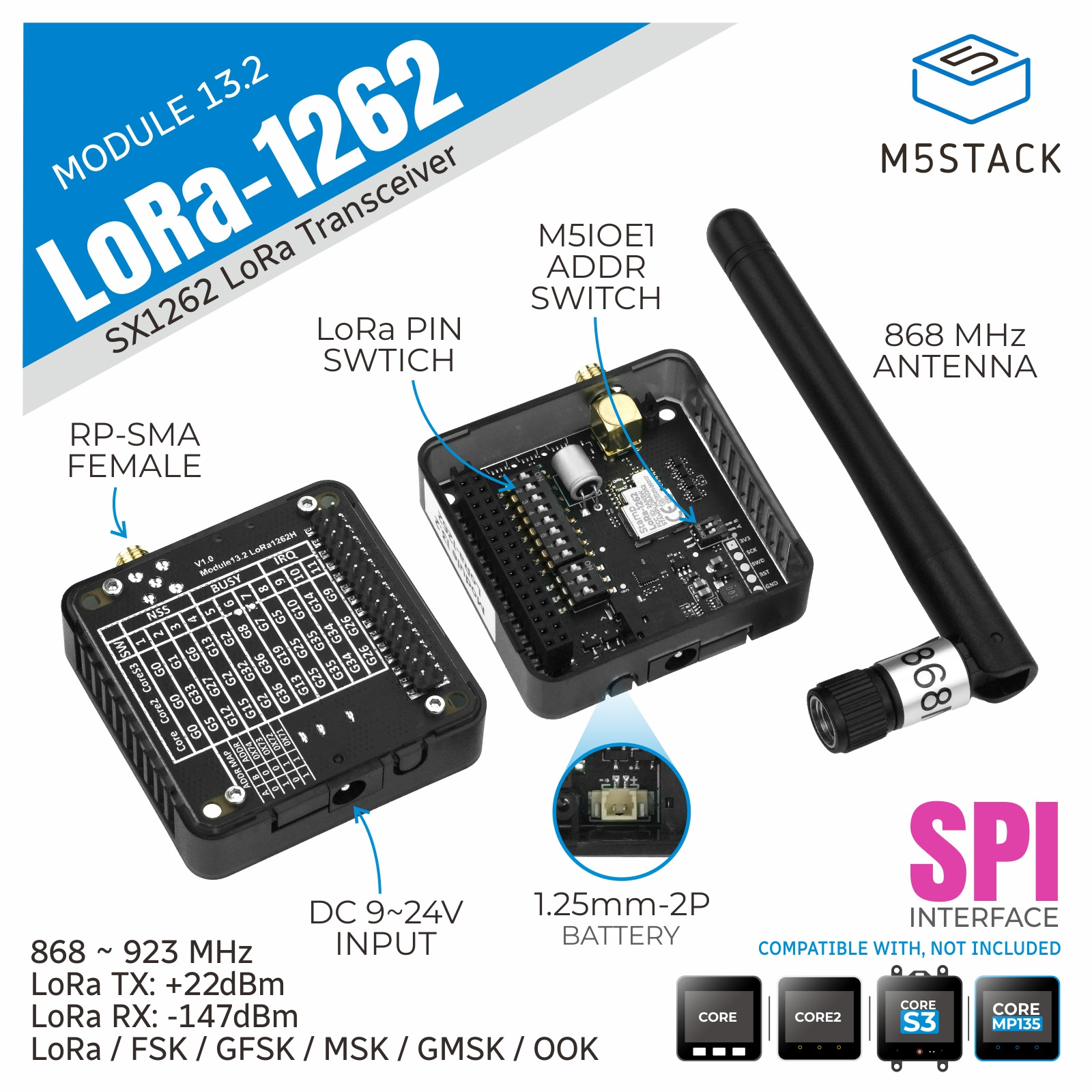

Для тех, кто хочет быстро оценить новый модуль LoRa-1262, Module13.2 LoRa-1262 встраивает Stamp LoRa-1262 в стековую плату расширения для контроллеров M5Stack, таких как M5Stack CoreS3 , Core2 , и Core MP135 .
Характеристики Module13.2 LoRa-1262:
- Беспроводной модуль – M5Stack Stamp LoRa-1262, как описано выше
- Антенна – гнездовой разъем RP-SMA; включает резиновую антенну RP-SMA 868 МГц, 108 мм, 3 дБи
- Расширение
- SPI через M5-Bus

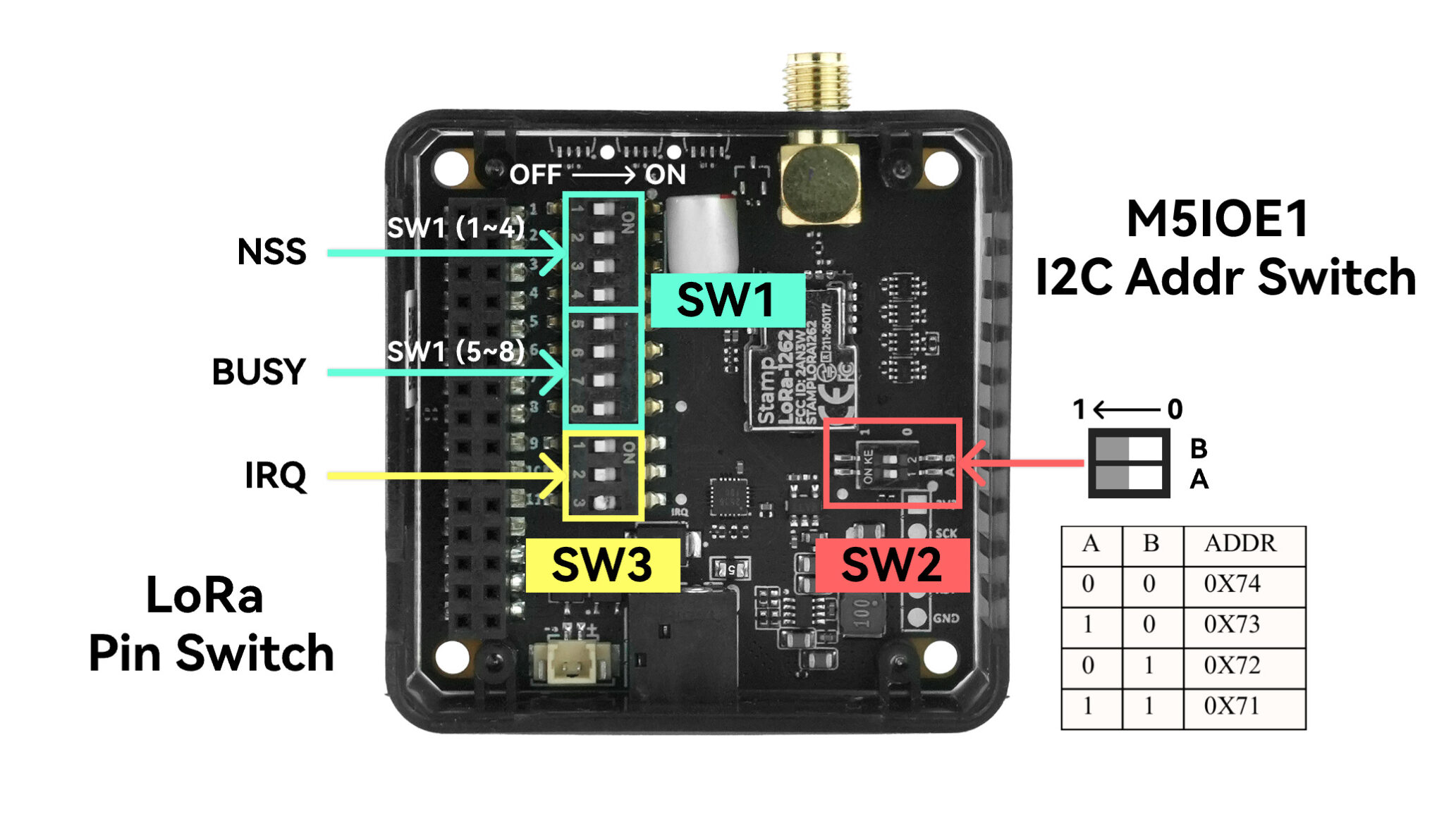

- Микросхема расширения ввода-вывода M5IOE1 по I2C (адрес 0x71–0x74, настраивается DIP-переключателем)
- Отвечает за сброс модуля LoRa, управление обходом и управление питанием 3,3 В
- Прочее – настраиваемые выводы (BUSY, NSS, IRQ) с помощью DIP-переключателей для многомодульных конфигураций
- Источник
- питания
- Вход 9–24 В DC через гнездо питания 5,5 x 2,1 мм (центральный плюс)
- Вход аккумулятора 3,7 В через 2-контактный разъем 1,25 мм (подключается к выводу BAT M5-Bus для повышения питания хоста)
- Потребление
- Передача (макс.) – 277.45 мА при 4.2 В | 137.10 мА при 5 В | 71.38 мА при 12 В
- Приём – 174.52 мА при 4.2 В | 9.94 мА при 5 В | 4.5 мА при 12 В
- Ожидание/Сон – 79.4 мкА при 4.2 В | 693.03 мкА при 5 В | 1.06 мА при 12 В
- Выключено – 2.76 мкА при 5 В
- питания
- Габариты – 59,1 x 54,0 x 20,2 мм
- Вес – 23,5 г (без антенны)
Компания отмечает: перед использованием модуля LoRa сначала подключите согласованную внешнюю антенну. Не передавайте радиочастотные сигналы без подключённой антенны; в противном случае это приведёт к необратимому повреждению аппаратного обеспечения.
Оба модуля взаимодействуют с хост-контроллером по SPI и поддерживают прямое управление трансивером SX1262. M5Stack предоставляет документацию для обоих модулей Stamp LoRa-1262 и Module13.2 LoRa-1262 , включая сведения о конфигурации, передаче и приёме пакетов. Module13.2 дополнительно использует микросхему M5IOE1 для сброса, обхода RF и управления питанием по I2C, тогда как Stamp представляет собой автономный модуль трансивера для интеграции с хост-MCU.
M5Stamp LoRa-1262 доступен по цене от $5.50 до $7.95 на AliExpress и в магазине M5Stack , тогда как стековый Module13.2 LoRa-1262 продается за $22 на AliExpress и магазин M5Stack .
