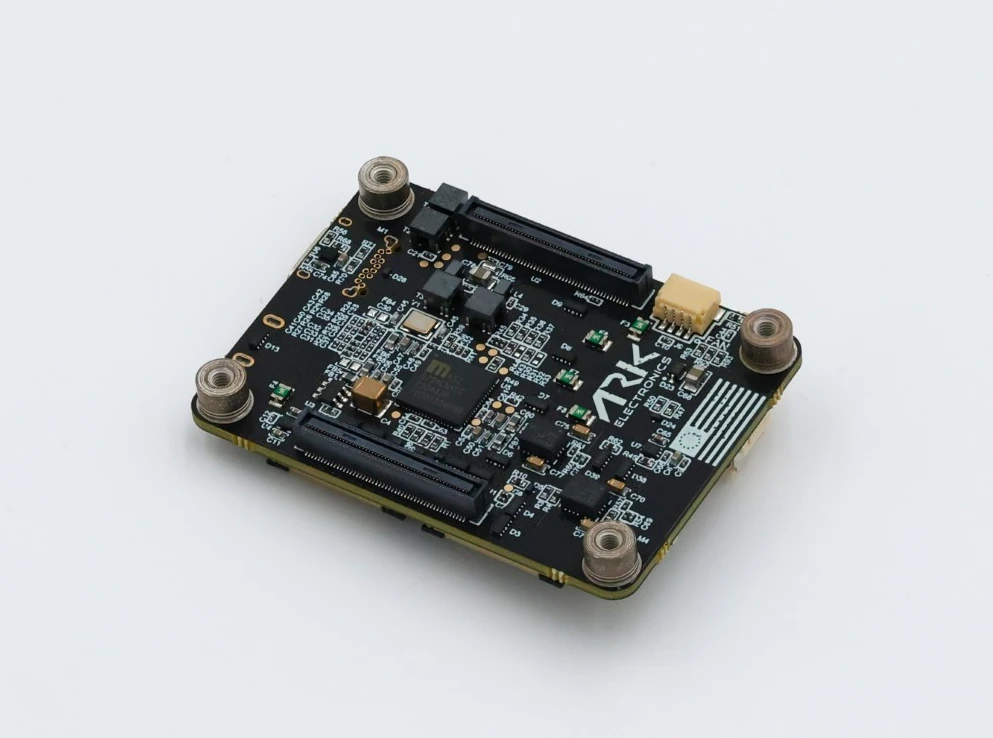

ARK Just A Pi — это миниатюрная несущая плата для Raspberry Pi CM5, соответствующая требованиям NDAA, предназначенная для дронов, роботов и других встраиваемых применений с ограниченным пространством, размером примерно с сам Compute Module.

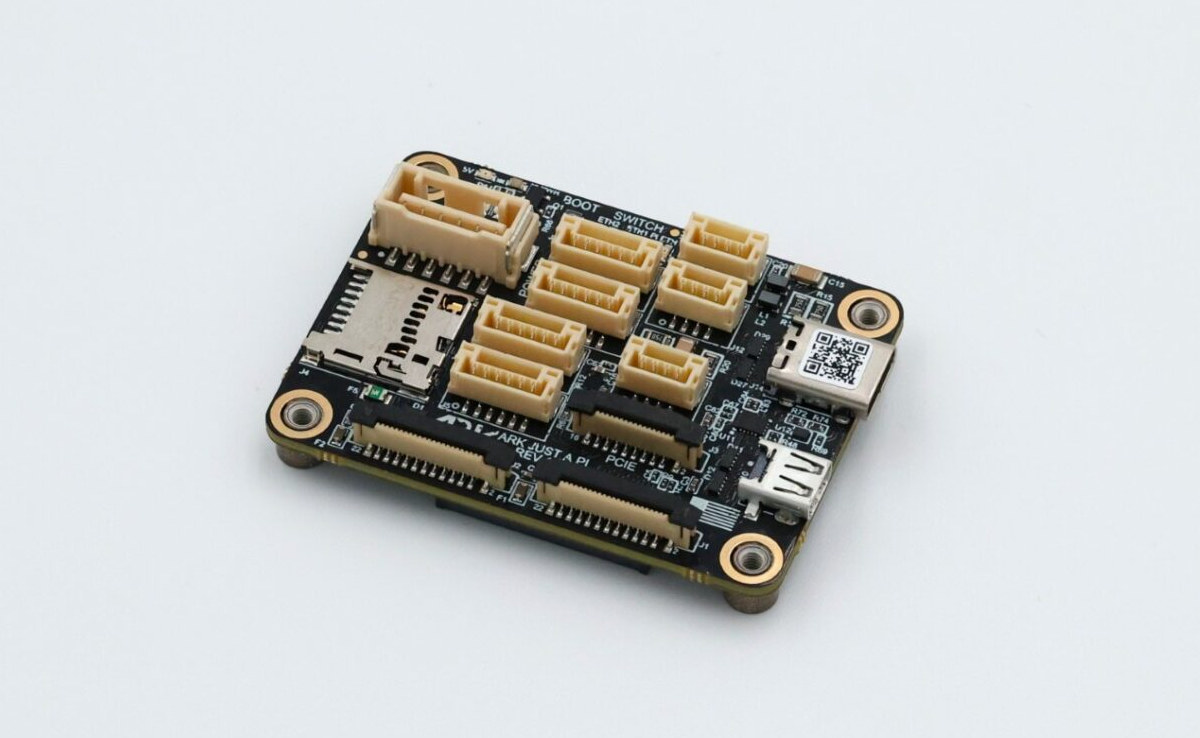

Это продолжение ARK Electronics NDAA-совместимых комплектов ARK Jetson Orin NX/Nano. introduced in 2024. The new “Just A Pi” is much smaller and lighter, features a built-in 100 Mbps Ethernet switch with two JST-GH Ethernet ports, a micro HDMI port, two MIPI CSI camera connectors, a microSD card slot, a PCIe FFC connector, a USB 3.0 Type-C dual role connector, and a range of small connectors for UART, SPI, PWM, GPIO, and fan. It also features a power connector for the company’s PAB power modules.

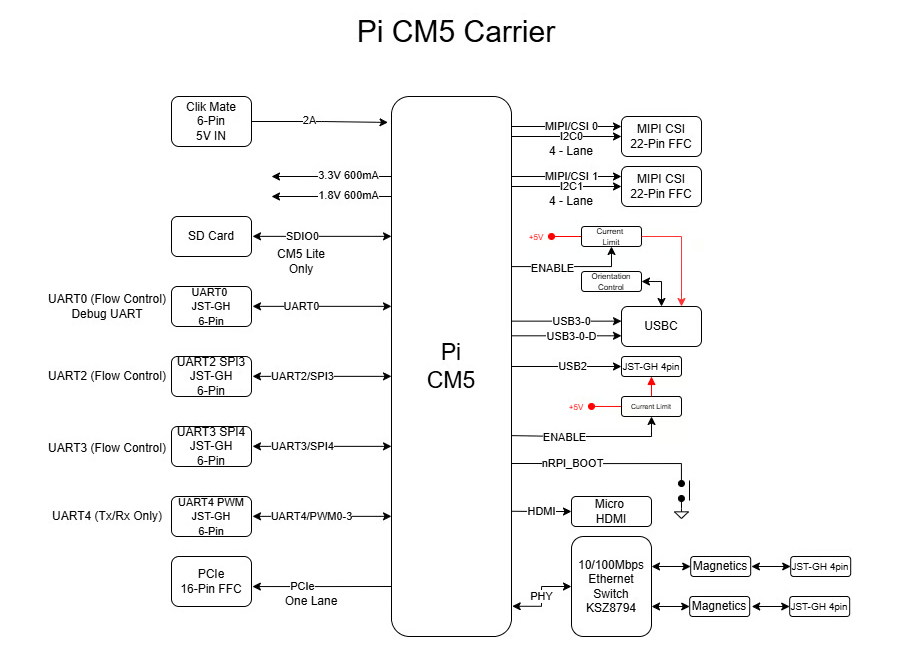

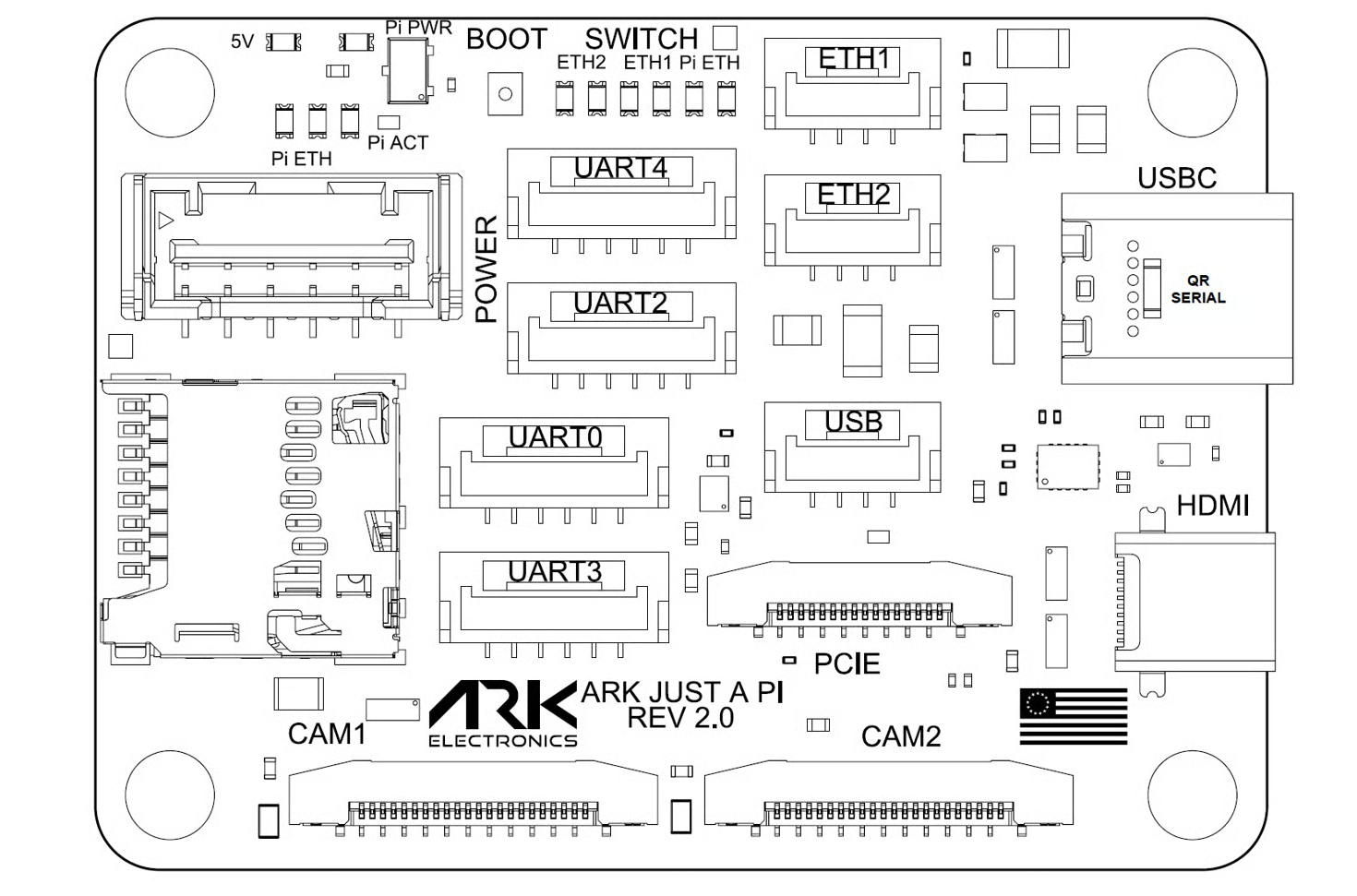

ARK Just A Pi specifications:
- Supported SoM
- Raspberry Pi Compute Module 5 – Полная поддержка
- Raspberry Pi Compute Module 4 – Следующие интерфейсы не поддерживаются: CSI1/CAM1, UART2, USB-C, PCIe и вентилятор
- Накопитель – слот для microSD-карты только для CM4/CM5 Lite без eMMC
- Видеовыход – порт Micro HDMI
- Интерфейс камеры – 2 разъема FPC (22-контактных, шаг 0,5 мм) для камер, совместимых с распиновкой CSI Raspberry Pi 5
- Сеть
- 2 разъема JST-GH (4-контактных) для двух портов Ethernet 10/100 Мбит/с
- Встроенный Ethernet-коммутатор
- USB
- Порт USB 3.0 Type-C с двойной ролью
- USB 2.0 через разъем JST-GH (4-контактный)
- Последовательный интерфейс
- Разъем JST-GH (6-контактный) для UART0 DEBUG/GPIO
- Разъем JST-GH (6-контактный) для UART2/SPI3/GPIO
- Разъем JST-GH (6-контактный) для UART3/SPI4/GPIO
- Разъем JST-GH (6-контактный) для UART4/PWM/GPIO
- PCIe – 16-контактный разъем PCIe Gen2/Gen3 x1 FFC, соответствующий разводке разъема PCIe Raspberry Pi 5
- Разное
- 4-контактный разъем JST-SH для вентилятора (такой же, как на Raspberry Pi 5)
- Сделано в США, соответствует требованиям NDAA
- Питание – 5 В/2 А+ через 6-контактный Molex Clik-Mate (также с I2C для модулей питания ARK PAB)
- Размеры – 55 x 40 x 13.1 мм
- Вес – 19,5 грамма
При покупке комплекта с CM5 и картой microSD система будет поставляться с предустановленной ARK OS, обеспечивающей доступ к панели управления ARK UI для настройки. Если нет, потребуется сначала установить Raspberry Pi OS 64-bit, изменить некоторые параметры в /boot/firmware/config.txt и загрузить последний пакет ARK OS Pi Bookworm/Trixie. на GitHub для завершения установки. (Частичные) инструкции для начала работы и более подробные технические детали доступны на сайте документации .

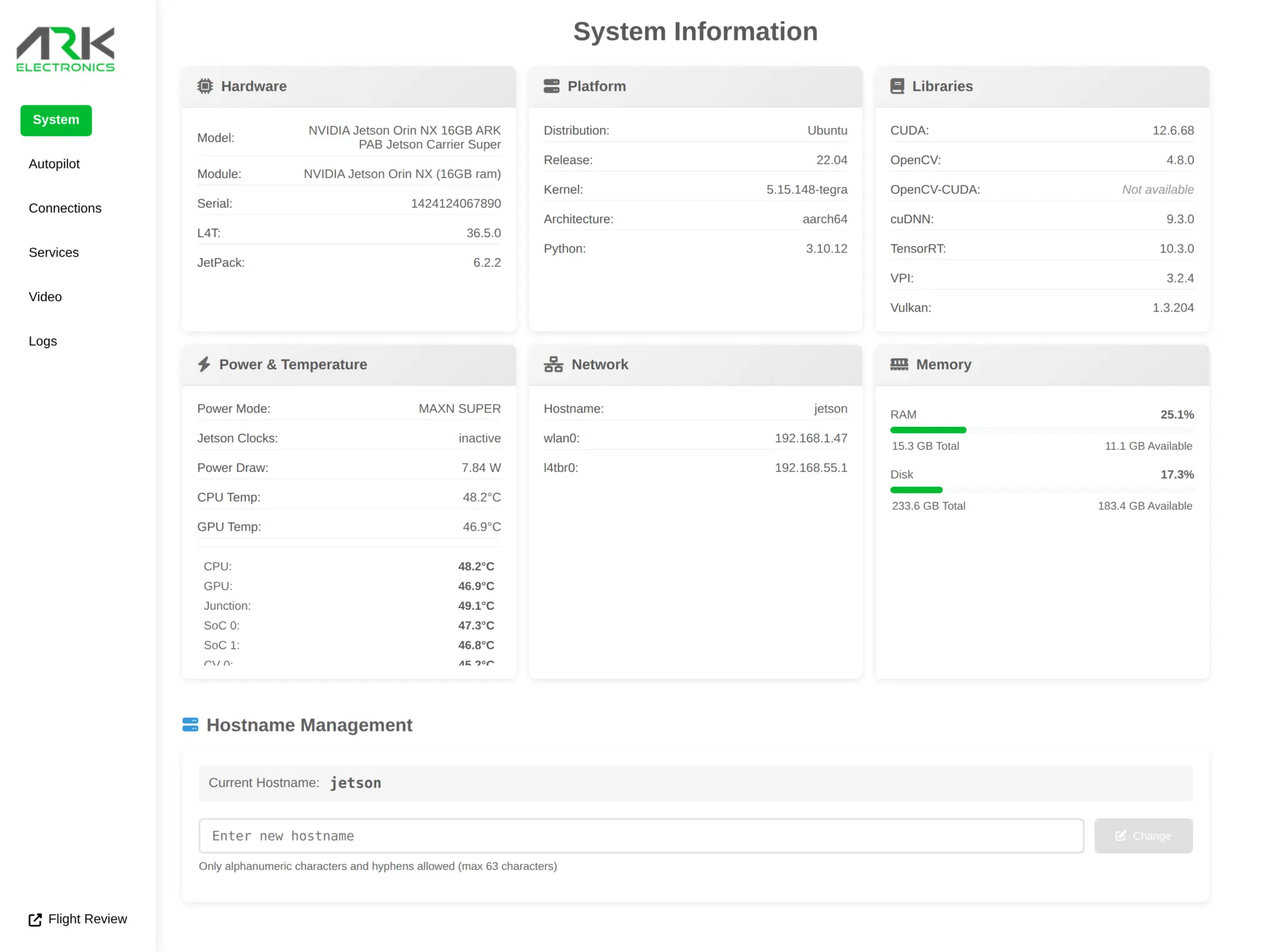

Скриншот ARK UI (с ARK OS, работающей на плате NVIDIA Jetson Orin NX 16GB)Оборудование, соответствующее NDAA, никогда не бывает дешевым , и ARK Electronics продает несущую плату ARK Just A Pi за $335 , или можно выбрать комплект с платой, Raspberry Pi CM5 Lite 2GB Wireless и 64GB NDAA-совместимой microSD-картой с предустановленным ARK UI за $475 на той же странице. Кстати, если требуется просто несущая плата размером с Compute Module для CM5 без оптимизации для применений в дронах/робототехнике и/или соответствия NDAA, несущая плата Waveshare CM5-NANO-B может лучше подойти по цене от $17 до $28.
