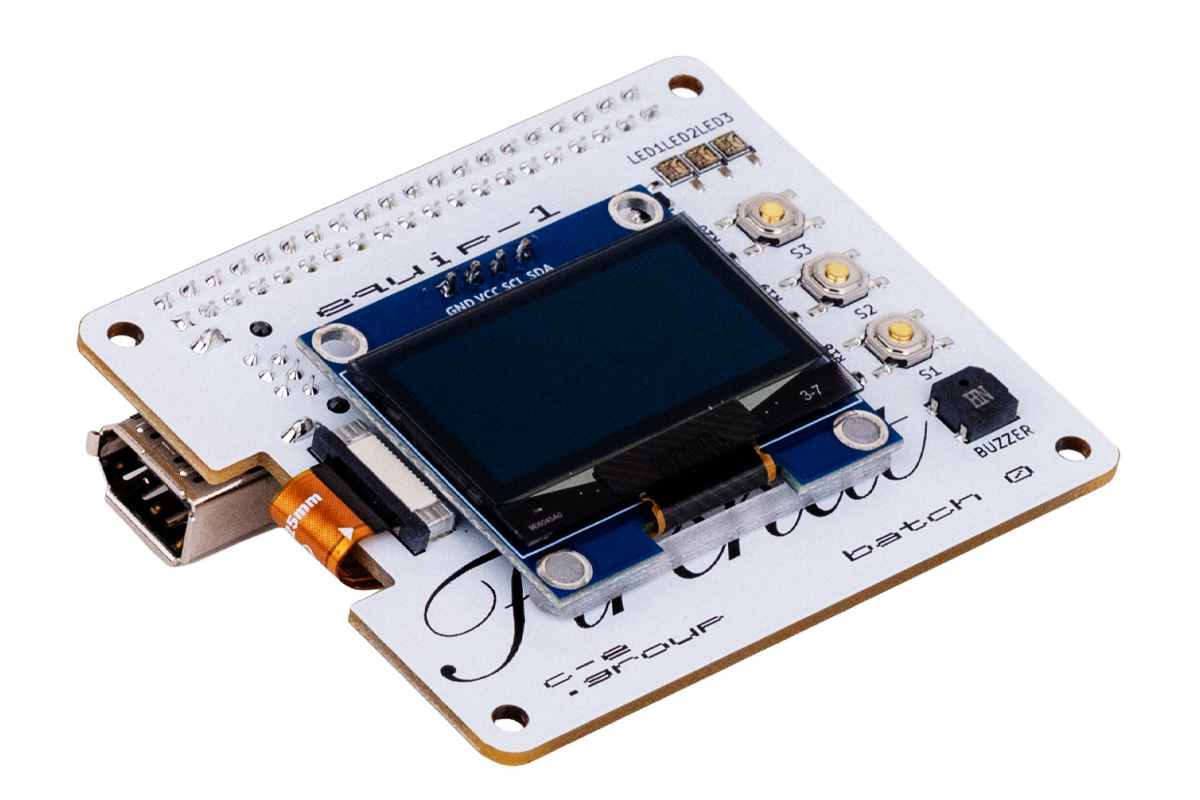

Компания Computer Equipment Group выпустила Firehat, открытую плату HAT для FireWire, которая добавляет нативный порт IEEE 1394 / i.LINK / DV к SBC с разъемом Raspberry Pi PCIe FFC, такие как Pi 5 или Radxa ROCK 2F.

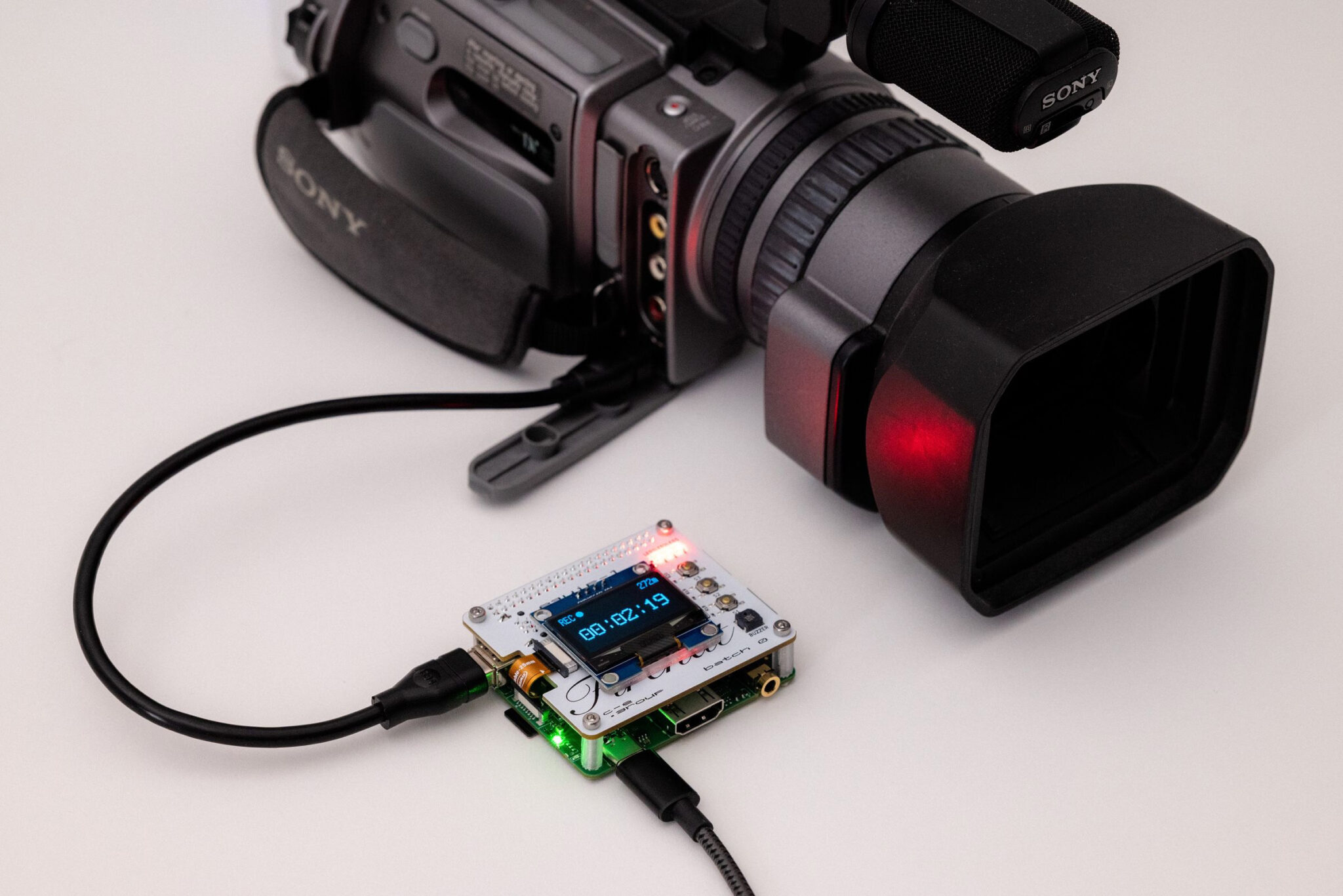

Основанный на контроллере VIA VT6315N, Firehat предоставляет современный способ захвата видео с видеокамер MiniDV, Digital8, DVCAM, DVCPRO и HDV. Он позволяет пользователям подключать совместимые камеры или деки к SBC и записывать исходный цифровой поток DV непосредственно в локальное хранилище, без устаревших компьютеров или снятых с производства карт захвата FireWire.
Характеристики Firehat:
- Совместимость – Radxa ROCK 2F , Raspberry Pi 5 , и другие SBC, которые предоставляют PCIe через FPC-разъем (или через адаптер)
- Контроллер – VIA VT6315N FireWire / IEEE 1394 контроллер
- Дисплей – 1.3-дюймовый монохромный OLED-дисплей на плате
- Порт входа камеры – 6-контактный порт FireWire/i.LINK/DV
- Хост-интерфейс
- Разъём FFC PCIe 2.0 для видео
- 40-контактный GPIO-разъём Raspberry Pi для управления OLED, кнопками, светодиодами и зуммером
- Разное
- 3 низкопрофильные тактильные SMD-кнопки
- 3 светодиода SK6812 RGB
- 1 PWM-управляемый SMD-зуммер
- Размеры – 56 x 70 x 12 мм
- Вес – 25 грамм
- Сертификаты – ожидается сертификация CCE и UKCA

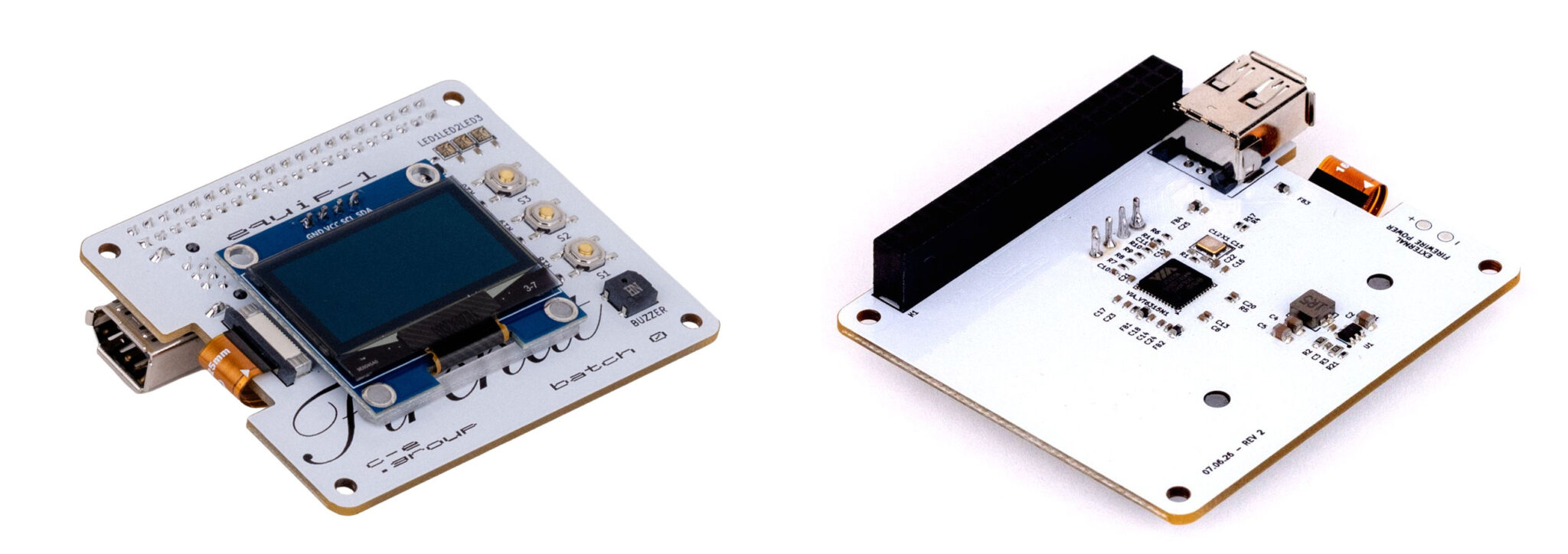

Firehat подключается к SBC через 40-контактный GPIO-разъём и разъём PCIe FFC. GPIO-разъём обеспечивает питание и управляет OLED, кнопками, светодиодами и зуммером, а соединение PCIe FFC передаёт данные FireWire между контроллером VIA VT6315N и SBC.
В плане программной поддержки Firehat работает как стандартный контроллер FireWire PCIe в Linux, используя стек FireWire. Захват DV выполняется с помощью таких инструментов с открытым исходным кодом, как dvgrab и dvcont (утилита командной строки внутри библиотеки libavc1394 ), в то время как программный стек Equip-1 обеспечивает более полный автономный интерфейс рекордера. Firehat также поддерживает управление устройствами FireWire, позволяя совместимым камерам и видеомагнитофонам воспроизводить, останавливать, перематывать и запускать захват через программное обеспечение.
Firehat полностью открыт: его схемы KiCad, разводки PCB, 3D-модели и другие аппаратные файлы выпущены под лицензией CERN OHL-S. Программное обеспечение лицензировано под GPL, а файлы проекта и документация доступны в репозитории проекта на GitHub .
Рассмотрено множество плат PCIe HAT для Raspberry Pi 5 для добавления NVMe SSD , сотовая связь 5G , цифровое радио DAB , и различные другие функции, но ни одна не поддерживает протокол FireWire. Firehat заполняет этот пробел поддержкой нативного захвата DV и HDV через FireWire.
Firehat доступен на Crowd Supply с целью финансирования в $7,500. Взнос в размере $79 включает основную плату Firehat, 1,3-дюймовый OLED-экран, 25-мм коаксиальный экранированный FPC-кабель и 30-см кабель FireWire IEEE 1394 с 6-контактного на 4-контактный разъем. Доставка бесплатна в США, для других стран — $12. Поставки, как ожидается, начнутся 3 февраля 2027 года.
