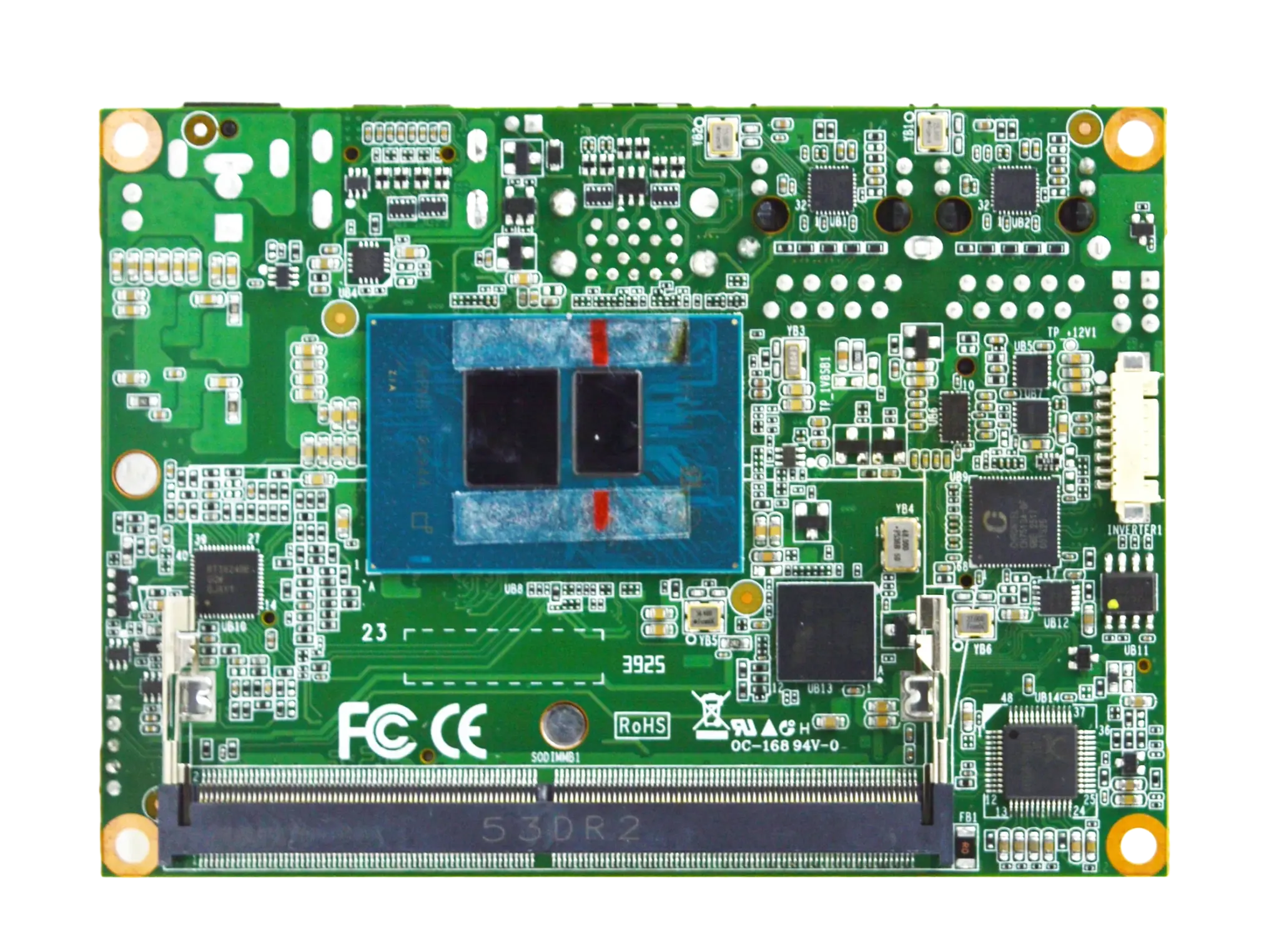

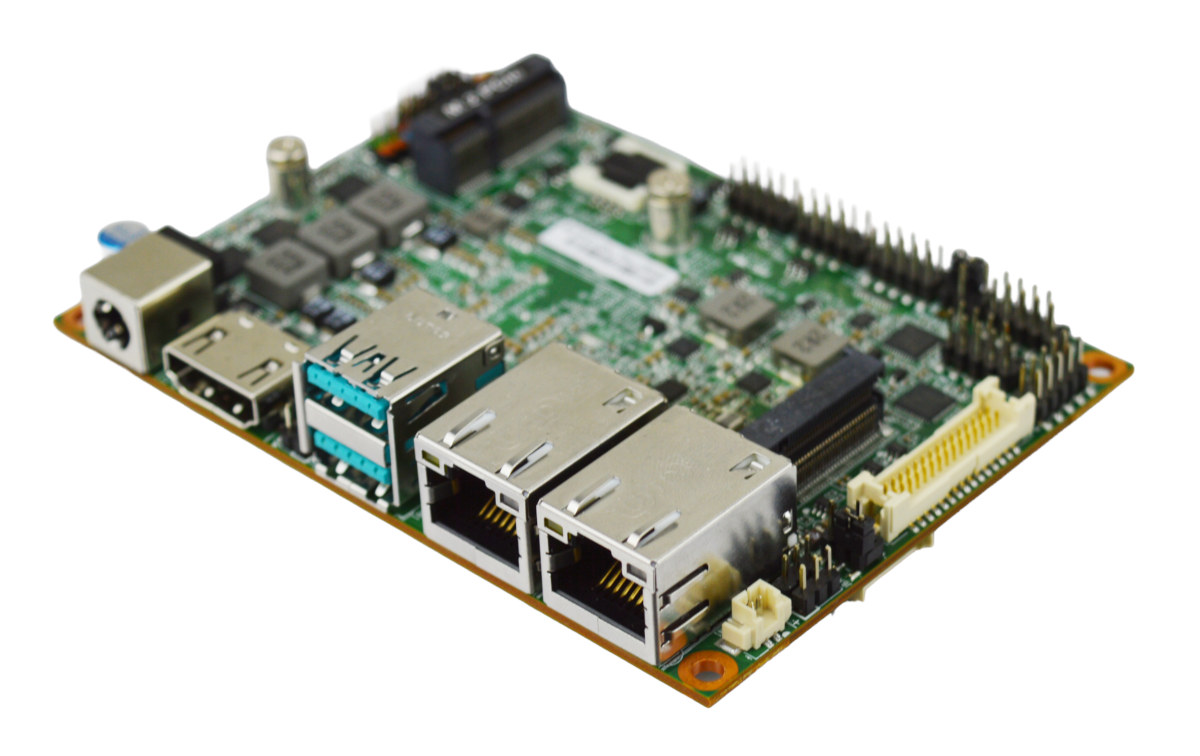

Jetway PIC-TWL1 — это компактная (100×72 мм) безвентиляторная материнская плата формата Pico-ITX на базе процессора Intel N150 Twin Lake, созданная для промышленного управления, автоматизации производства, распознавания лиц и периферийных встраиваемых систем.

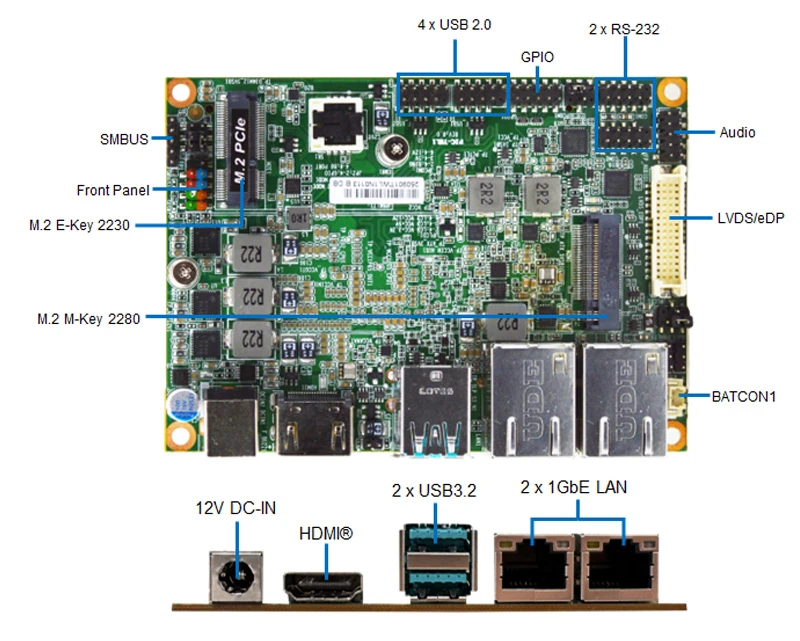

Плата поддерживает до 32 ГБ памяти DDR5 SO-DIMM и NVMe SSD-накопители, оснащается интерфейсами дисплеев HDMI и LVDS/eDP, двумя портами USB 3.2, двумя портами Gigabit Ethernet, разъёмом M.2 E-Key для Wi-Fi и Bluetooth, а также рядом разъёмов для GPIO, RS232/RS485, USB 2.0, аудио, SMBus и передней панели. Питание — 12 В постоянного тока, рабочий диапазон температур от -20°C до 60°C.
Технические характеристики Jetway PIC-TWL1:
- SoC – Intel Processor N150
- CPU – четырёхъядерный процессор Twin Lake с частотой 800 МГц / 3.6 ГГц (Turbo) и кэшем 6 МБ
- GPU – 24EU Intel UHD graphics с частотой 1.0 ГГц
- TDP – 6 Вт
- Системная память – до 32 ГБ DDR5 4800 МТ/с через одноканальный слот SO-DIMM
- Накопитель – NVMe SSD через разъём M.2 B+M-Key (см. раздел расширения)
- Интерфейсы дисплея
- HDMI 1.4b до 4096 × 2160 при 30 Гц
- 24-битный двухканальный LVDS до 1920 × 1080 при 60 Гц (совмещённый eDP)
- Поддержка 2 независимых дисплеев
- Аудио – внутренний разъём для линейного выхода и микрофонного входа с аудиокодеком Realtek
- Сетевые интерфейсы
- 2x порта Gigabit Ethernet RJ45 через контроллеры RTL8111H
- Опциональные Wi-Fi и Bluetooth через M.2 2230 E-Key (см. раздел расширения)
- USB
- 2x порта USB 3.2 Gen 2×1 (10 Гбит/с)
- 4x USB 2.0 через внутренний разъем
- Последовательный интерфейс – 2x RS-232/422/485 через внутренний разъем
- Расширение
- Разъем M.2 B+M-Key 2242/3042/3052 (USB3/SATA/PCIe Gen3 x2)
- Разъем M.2 E-Key 2230 (USB 2.0/PCIe 3.0 x1)
- 8-битный разъем GPIO
- Безопасность – Intel PTT (встроенный fTPM)
- Разное
- RTC с литиевой батареей
- Разъем выбора режима AT/ATX
- UEFI BIOS с Wake-on-LAN, сторожевой таймер
- Разъем SMBUS
- 4-контактный разъем для вентилятора CPU (режим PWM)
- Разъем передней панели для индикатора активности HDD, индикатора питания, кнопки питания и сброса
- Питание – 12 В через разъем DC или двухконтактный разъем; режим AT / ATX (по умолчанию)
- Размеры – 100 x 72 мм (форм-фактор Pico-ITX)
- Диапазон температур
- Рабочий – от -20°C до 60°C
- Хранение – от -20°C до 85°C
- Влажность – 10 ~ 90% при 40°C, без конденсации
- Сертификация – CE/FCC Class A
Jetway обеспечивает поддержку Windows 11 64-bit и Linux. Первоначально предполагалось, что PIC-TWL1 станет прямым обновлением для JPIC-ADN1 (процессор N97/N200) и PIC-ASL1 (Atom x7213RE/x7433RE), но компания внесла несколько изменений. Новая одноплатная плата Pico-ITX на Twin Lake обходится без слота для SIM-карты, поэтому поддержка сотовой связи 4G/5G исчезла, а разъём SATA также был удалён. Новая плата получила дополнительный порт GbE RJ45 и опцию разъёма DC. Не видно и вентилятора процессора, поэтому PIC-TWL1 рассчитана на работу без вентилятора с толстым радиатором, размещённым под платой.
Среди конкурентов Pico-ITX на Twin Lake можно отметить MSI MS-CF16 (обновлённую с поддержкой Twin Lake), Portwell PICO-8020/PICO-8021 , и AAEON PICO-ADN1 , каждая из которых имеет два порта Ethernet и схожие, но немного отличающиеся характеристики. Кстати, Jetway является частью AAEON, которая, в свою очередь, входит в более крупную группу ASUS.

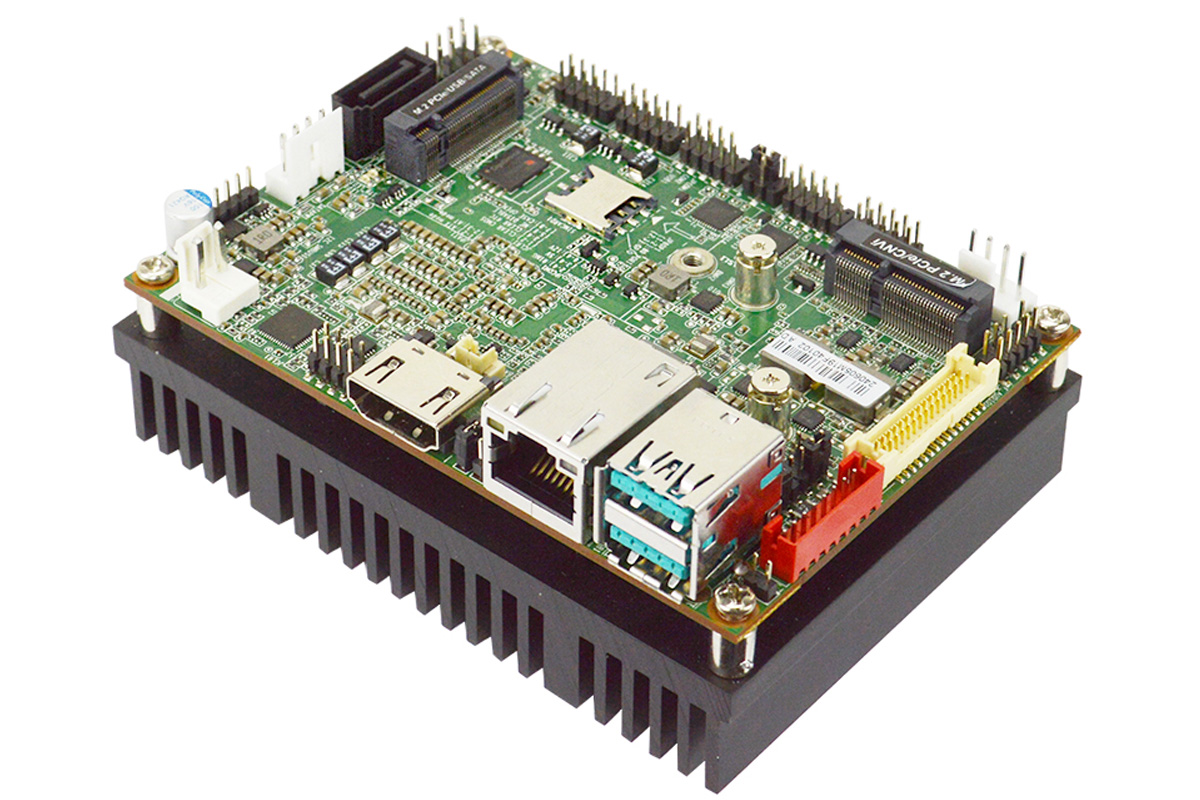

Материнская плата PIC-TWL1 Twin Lake Pico-ITX поставляется с радиатором F05-PICO-01-F (показан выше на плате PIC-ADN1) и COM-кабелем. Образцы можно приобрести на в магазине Jetway eShop за $315 . Дополнительная информация доступна на странице продукта .
