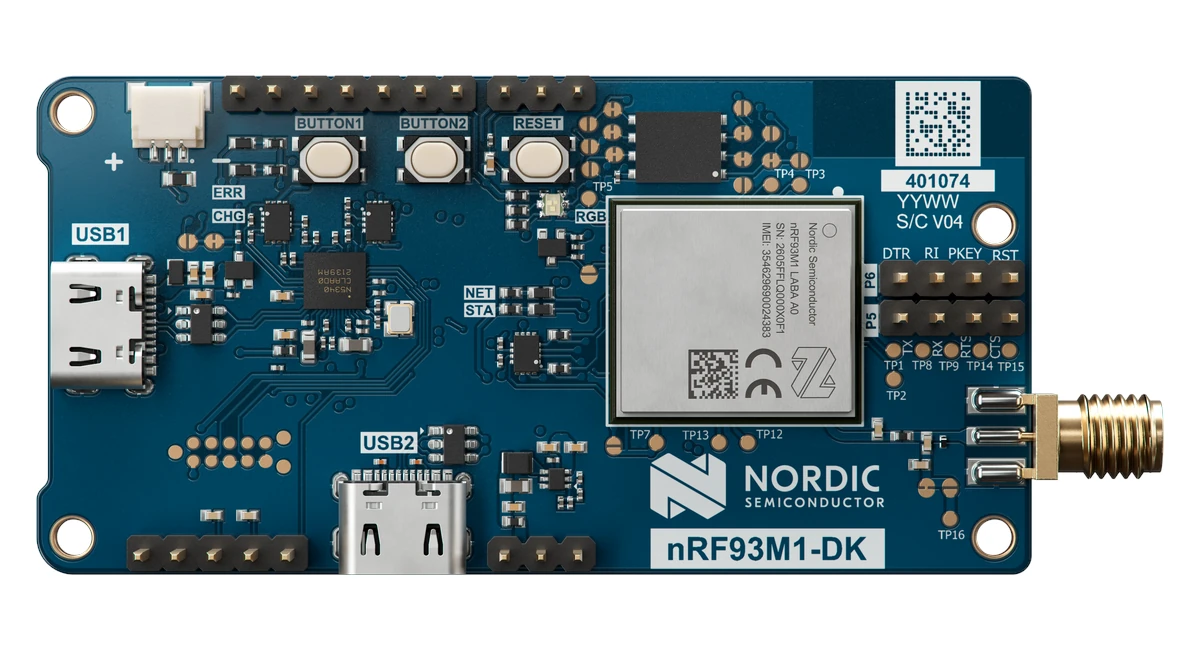

Компания Nordic Semiconductor выпустила комплект разработчика nRF93M1 DK на базе nRF93M1-LABA LTE Cat 1 bis с Wi-Fi и сотовой геолокацией, а также главным микроконтроллером Nordic Semi nRF54L15.
Модуль nRF93M1 был впервые представлен на Embedded World 2026 в прошлом марте, и компания теперь объявила об общей доступности о модуле интеллектуального модема nRF93M1-LABA для Европы, Азии, Ближнего Востока и Африки, а также о начале поставок образцов модуля nRF93M1-LACA для глобальных рынков, который должен появиться в третьем квартале 2026 года. В анонсе также упоминается запуск комплекта разработчика nRF93M1, который в прошлом марте был анонсирован с ограниченными подробностями. Пора рассмотреть его поближе.
Спецификации nRF93M1 DK:
- Главный микроконтроллер – Nordic Semiconductor nRF54L15
- Ядра MCU
- Arm Cortex-M33 с Arm TrustZone @ 128 МГц
- RISC-V сопроцессор для программно-определяемой периферии
- Память – 256 КБ SRAM
- Хранилище – 1,5 МБ энергонезависимой памяти
- Беспроводная связь
- Bluetooth 6.0
- Скорости передачи данных – 2 Мбит/с, 1 Мбит/с, 500 кбит/с, 125 кбит/с
- Возможности (уточняется во встроенном ПО)
- AoA / AoD
- Зондирование канала
- Радио 802.15.4 для Thread, Zigbee, Matter
- Фирменный протокол Nordic 2.4 ГГц до 4 Мбит/с
- Частота – от 2402 до 2480 МГц
- Выходная мощность +8 дБм
- Bluetooth 6.0
- Ядра MCU
- Сотовая связь
- Nordic Semi nRF93M1 модуль сотового модема
- Соответствует стандарту 3GPP LTE release 14 Cat 1 bis
- Поддержка диапазонов 617–2690 МГц для LTE FDD и TDD
- Класс мощности 3 (23 дБм)
- Скорость передачи данных – до 10 Мбит/с в нисходящем канале и 5 Мбит/с в восходящем канале
- Интерфейс антенны SubMiniature Version A (SMA) и антенна (в комплекте)
- Разъем для SIM-карты nano-SIM (4FF SIM) и посадочное место для eSIM
- Nordic Semi nRF93M1 модуль сотового модема
- USB
- 1x порт USB Type-C (USB1) для питания, отладки и программирования nRF54L15
- 1x порт USB Type-C (USB2) для трассировочного подключения к модулю nRF93M1
- Expansion – GPIO headers
- Debugging
- Nordic Semi nRF5340 interface MCU via USB1
- Serial Wire Debug (SWD) debugging/programming and serial port functions through USB-C
- SEGGER J-Link OB programmer/debugger
- Trace connection to the nRF93M1 module via USB2
- Nordic Semi nRF5340 interface MCU via USB1
- Misc
- Reset button, 2x user buttons
- 1x пользовательский светодиод
- Встроенная PCB-антенна для nRF54L15
- Интерфейсы для измерения потребляемого тока
- Питание
- 5V через порт USB-C
- Поддержка батарей от 3,3 до 4,2 В
- nPM1300 – интегральная схема управления питанием (PMIC)
- Понижающий DC/DC регулятор обеспечивает выход 3,8 В/1,5 А для модуля nRF93M1
- Габариты – уточняются

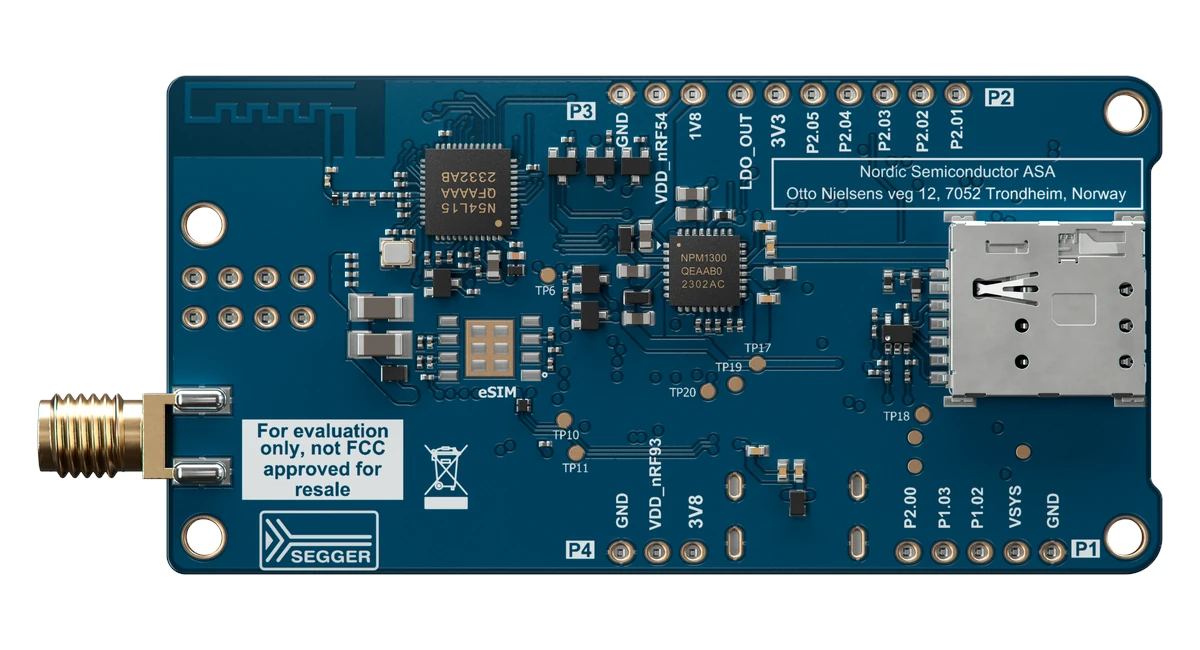

Комплект разработчика nRF93M1 поставляется с платой, содержащей предварительно загруженную прошивку, антенной LTE и предустановленной пробной SIM-картой Onomondo. Nordic также публикует файлы аппаратной разработки для плат, включая принципиальные схемы, файлы разводки печатной платы, перечень компонентов и файлы Gerber.
Разработчики могут прототипировать и разрабатывать встраиваемые приложения с помощью nRF Connect SDK и процесса разработки Nordic с поддержкой ИИ . nRF93M1 DK также работает с любым другим хостом на «голом железе» или RTOS через прямой интерфейс AT-команд, PPP или USB. Ознакомьтесь с документацией разработчика для инструкций по началу работы и более подробной технической информации.
Плата nRF93M1 DK доступна от $60 у таких дистрибьюторов, как DigiKey, Rutronik, CoreStaff, Verical и Future Electronics. Ссылки для покупки и дополнительные подробности доступны на странице продукта . Сам модуль nRF93M1-LABA стоит $19.58 на DigiKey за одну единицу и около $13.5 за штуку при заказе 700 модулей.
