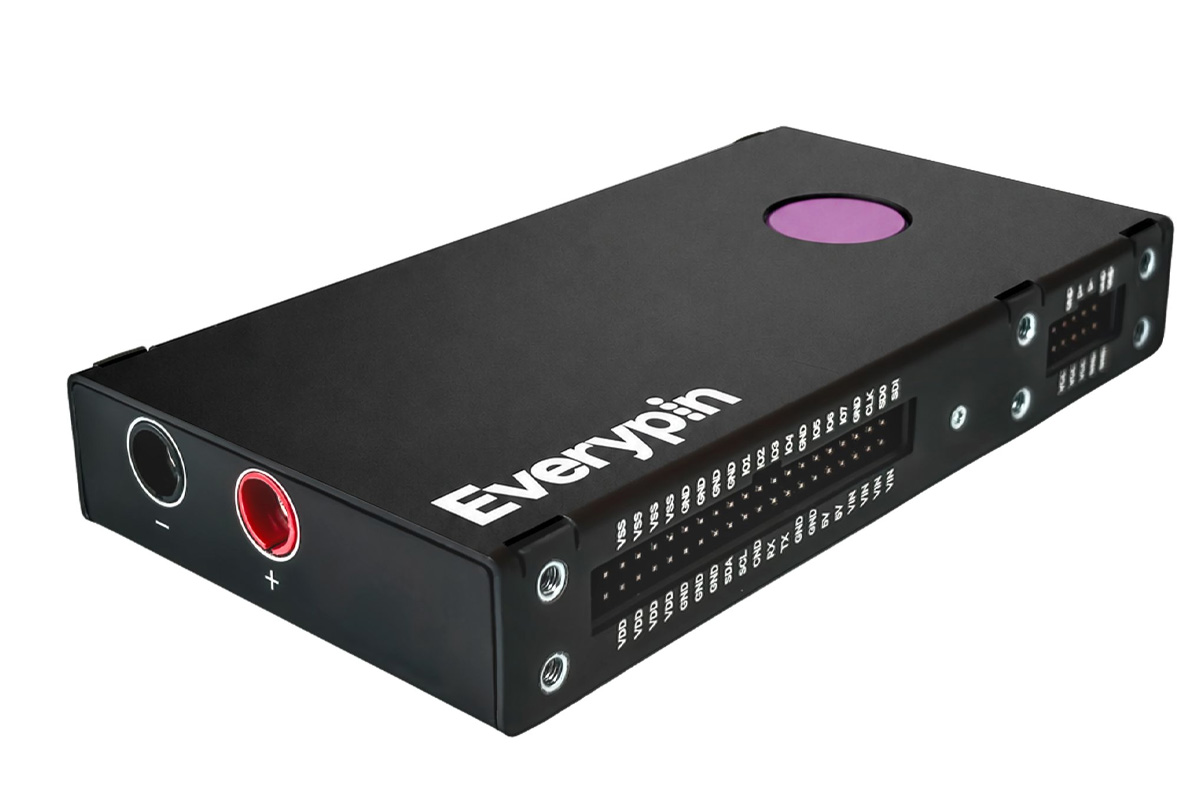

Финская компания Everypin представила PwrBlock 323 — программируемый источник питания USB-C PD, разработанный специально для автоматизированных тестовых приспособлений. Он может обеспечивать от 1 до 32 В при токе до 3 А, с выходной мощностью до 92 Вт от источника USB-C PD мощностью 100 Вт, и поддерживает управляемое программным обеспечением переключение питания, измерение напряжения и тока, а также циклическое переключение питания для тестируемого устройства (DUT).

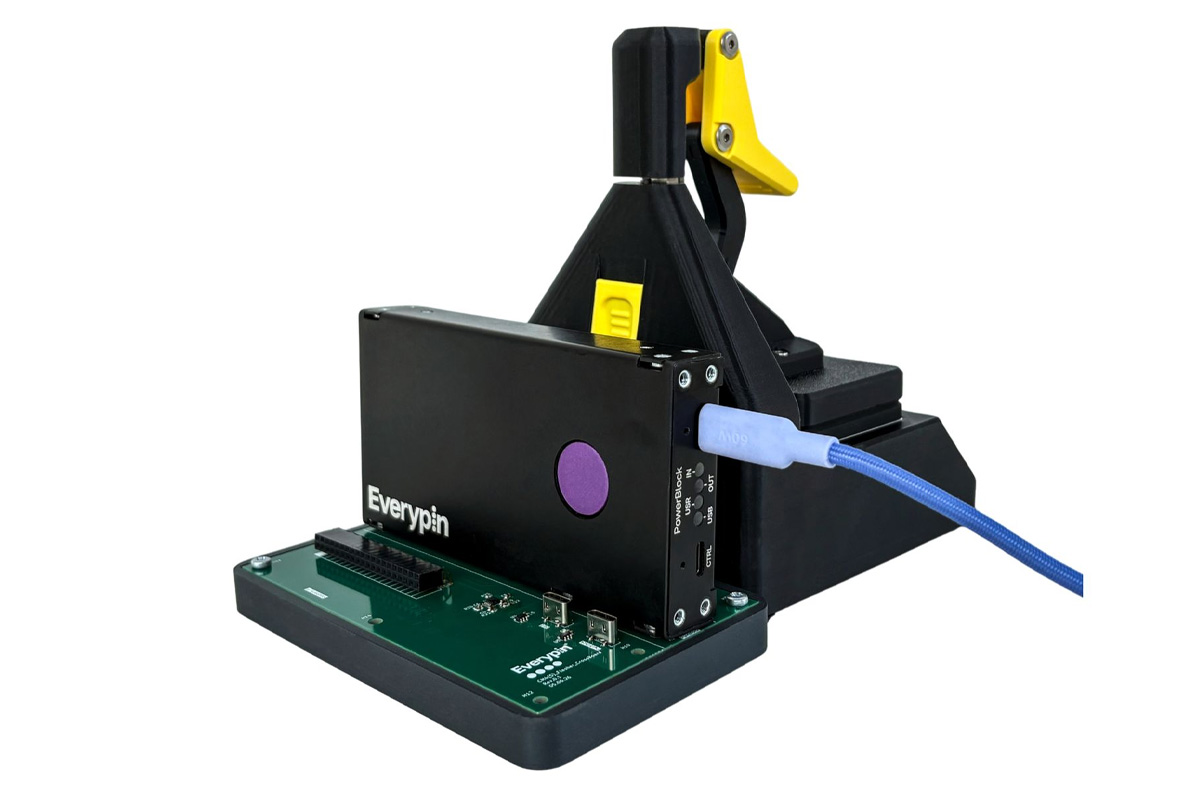

Компания подчеркивает, что PwrBlock 323 может быть установлен внутри тестового приспособления или стенда с использованием его монтажных точек и штыревых разъемов для непосредственного управления и питания тестируемого устройства в рамках автоматизированной тестовой последовательности. Он добавляет еще один вариант к программируемым лабораторным источникам питания USB-C, таким как Ampisu , PocketPD , и BenchVolt PD ,
Технические характеристики PwrBlock 323:
- MCU – STMicro STM32G0C1CEU Микроконтроллер Arm Cortex-M0+

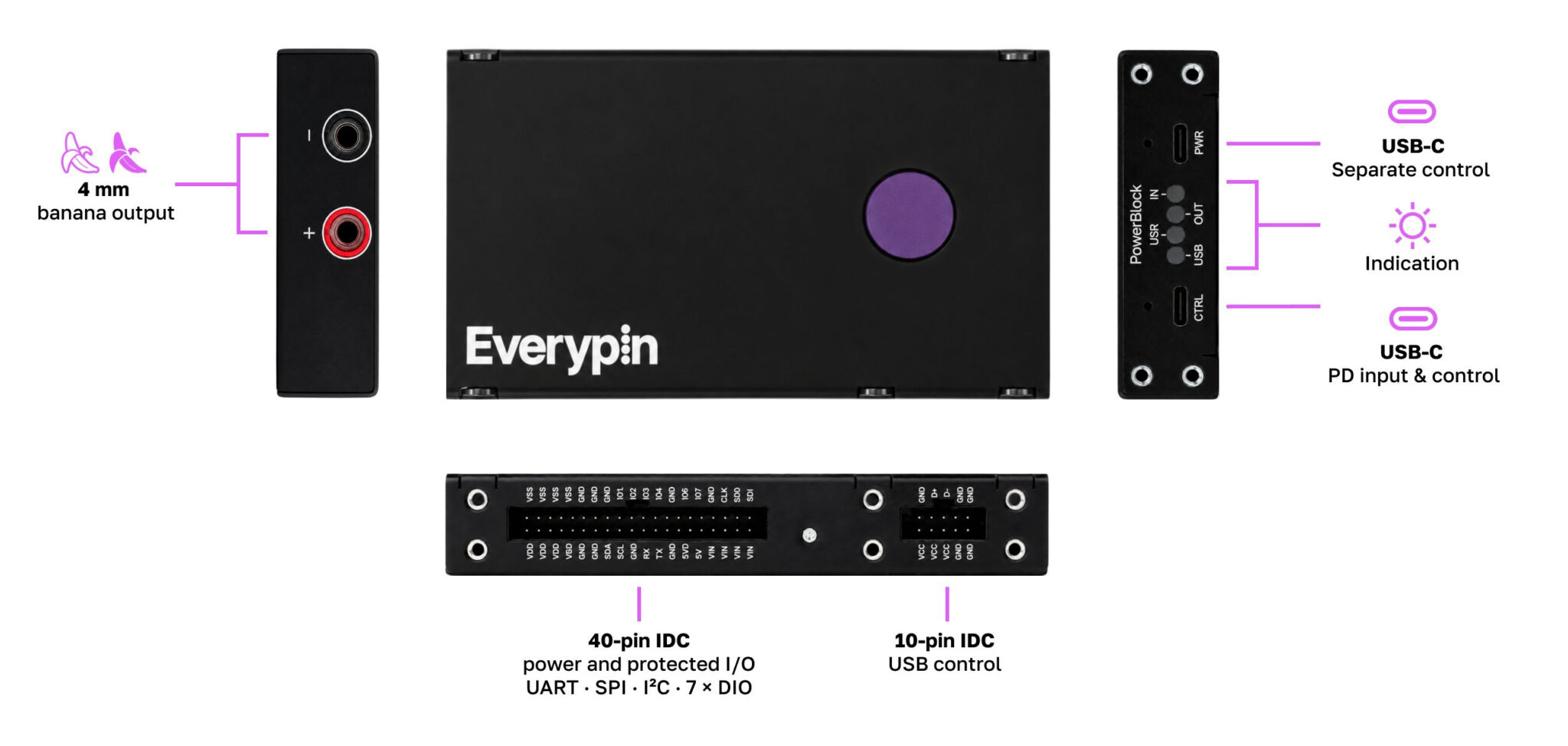

- USB
- 2 порта USB Type-C для питания и управления
- 10-контактный IDC-разъем управления USB (подключается к хост-компьютеру или тестовому контроллеру через USB)
- Расширение – 40-контактный разъём питания с шагом 2.54 мм (VIN, VDD, VSS) и защищённый разъём ввода/вывода (UART, SPI, I²C, 7x цифровых входов/выходов)
- Прочее – 4 индикатора для USB, USR, OUT и IN
- Питание
- Вход – USB-C PD (номинально 20В/5А) и контакты VIN 40-контактного разъёма
- Выход (через 4-мм банановый разъём и 40-контактный разъём)
- Напряжение – 1–32 В (один канал, без гальванической развязки)
- Ток – до 3 А
- Максимальная мощность – ~92 Вт (требуется источник USB-C PD мощностью 100 Вт)
- Разрешение по напряжению – 10 мВ (от 1 до 24 В); 20 мВ (выше 24 В)
- Разрешение по току – 1 мА
- Точность – ±0.1% + 30 мВ
- Пульсации – до 65 мВп-п (на основе прототипа v0.1)
- КПД – до 92% при 32 В / 3 А
- Точность установки напряжения – ±0.1% + 30 мВ
- Регулирование нагрузки – ≤0.1% при протестированных выходных напряжениях

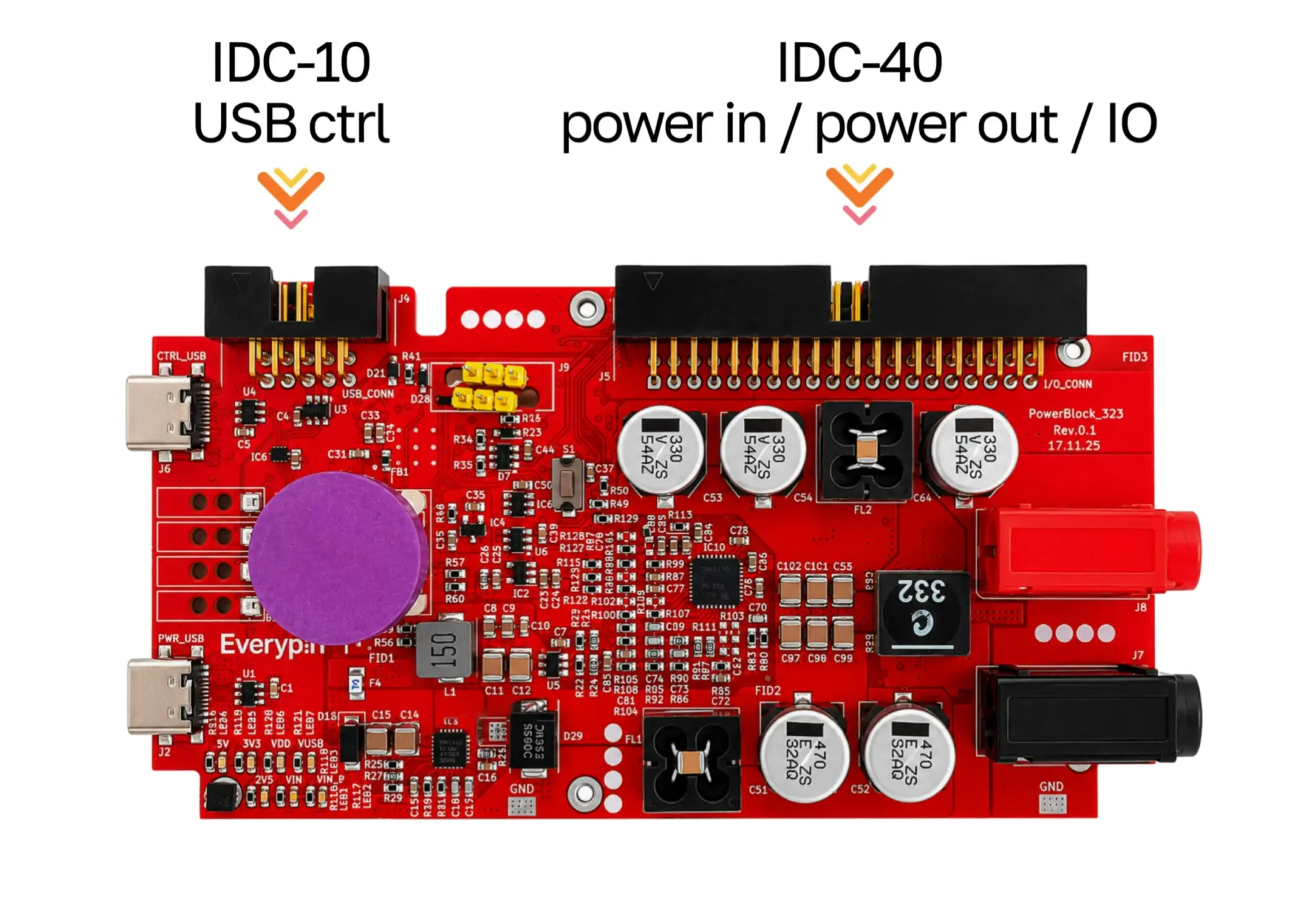

- Силовые ИМС – контроллер buck-boost LM51772, INA229 для измерения напряжения и тока, и TPS259830 для защиты входа
- Защита – защита от перегрузки по току, перенапряжения, превышения мощности и перегрева
- Габариты – 130 x 70 x 20 мм (закрытая конструкция, удобная для монтажа в оснастку, с множеством крепёжных отверстий)

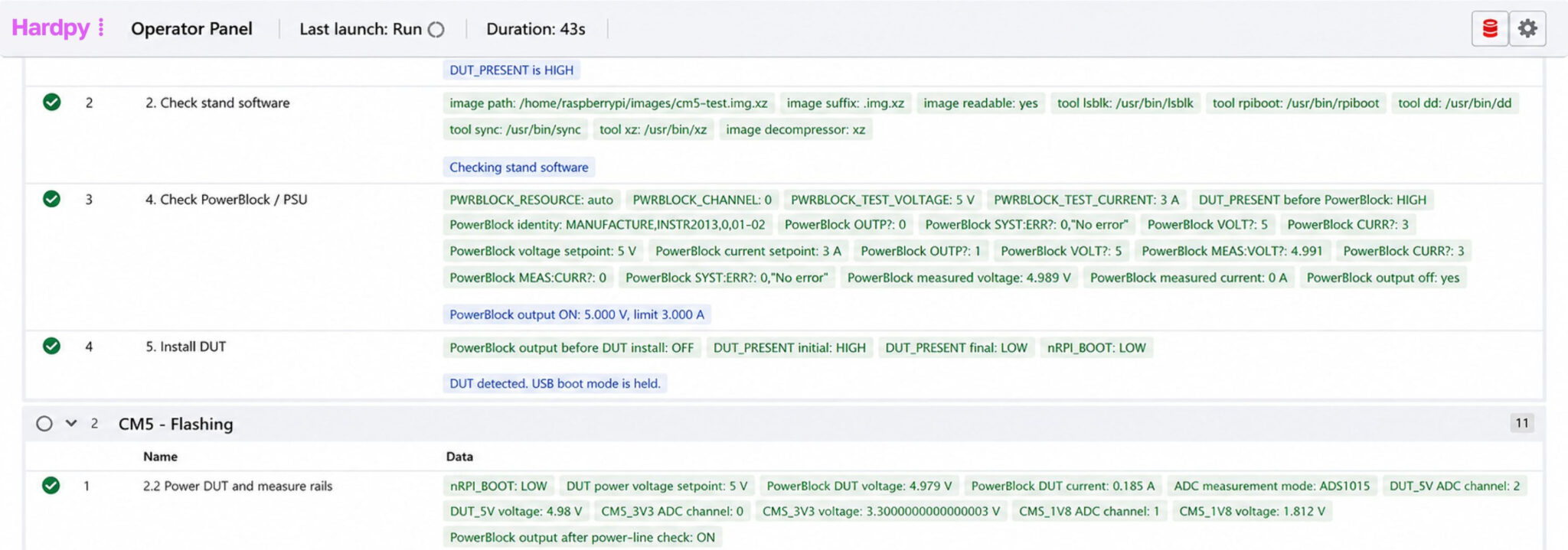

Управление модулем осуществляется через USB с помощью команд SCPI; также возможна работа с Python, инструментами, совместимыми с VISA, или пользовательскими тестовыми скриптами. Это позволяет тестовым скриптам задавать пределы напряжения и тока, включать или отключать выход, а также автоматически считывать показания в автоматизированной тестовой установке. Также упоминается графический интерфейс PwrBlock USBTMC Controller & Monitor для ручного тестирования и отладки. Устройство может быть интегрировано с фреймворком HardPy для автоматизированных производственных испытаний.

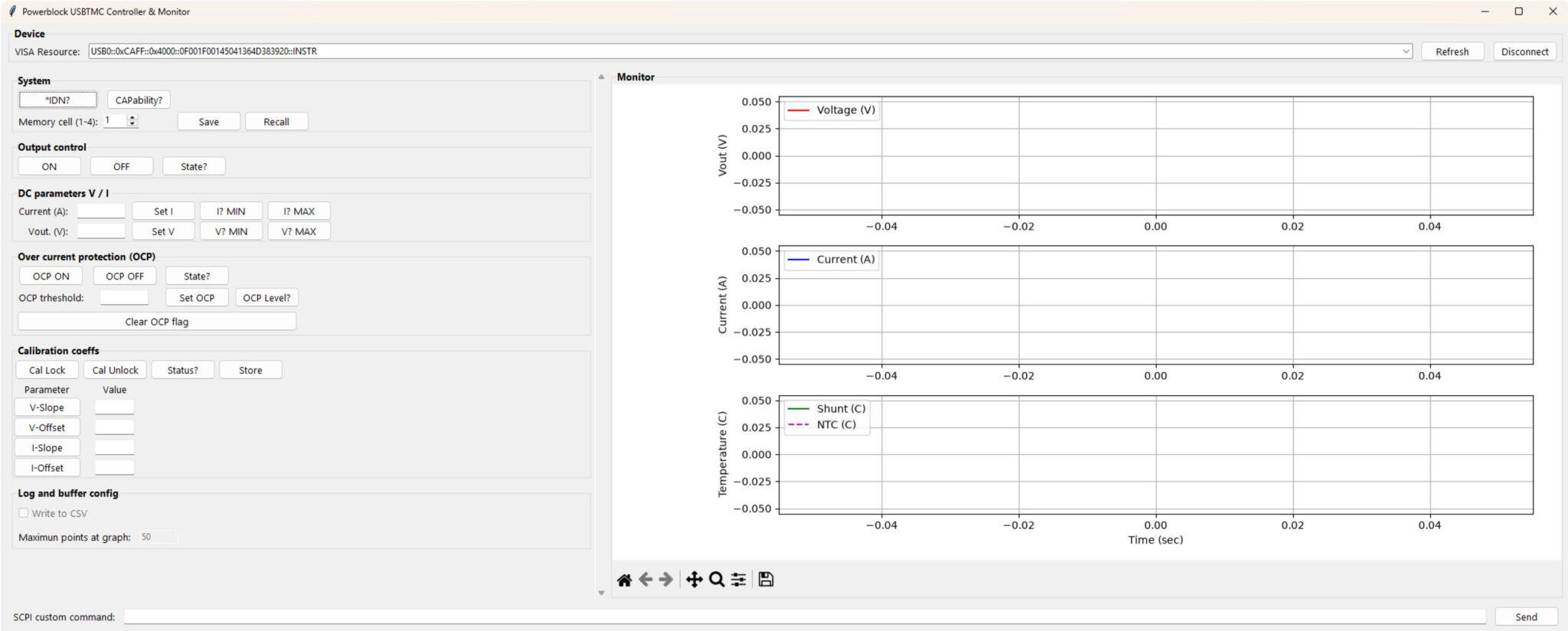

Графический интерфейс PwrBlock USBTMC Controller & Monitor для управления питанием и измерений в реальном времени
Everypin планирует опубликовать файлы аппаратного проектирования PwrBlock 323, прошивку STM32, программное обеспечение на Python, документацию и GUI в своем аккаунте GitHub ближе к концу кампании или когда начнутся поставки продуктов. Аппаратные и механические файлы будут выпущены под лицензией CERN-OHL-W-2.0, прошивка и хост-программное обеспечение — под лицензией Apache 2.0, а документация — под CC BY 4.0.
PwrBlock 323 теперь доступен на Crowd Supply с целью сбора $3,000 . Один полностью собранный модуль стоит $230, без учета USB-C кабеля и адаптера питания. Доставка бесплатна в США и стоит $12 для международных заказов. Кампания заканчивается 1 октября 2026 года, ожидается, что заказы начнут отправлять около 30 марта 2027 года. Everypin упоминает, что хотя PCB и корпуса производятся в Китае, финальная сборка, программирование прошивки, калибровка и тестирование на выходе выполняются в Финляндии.
