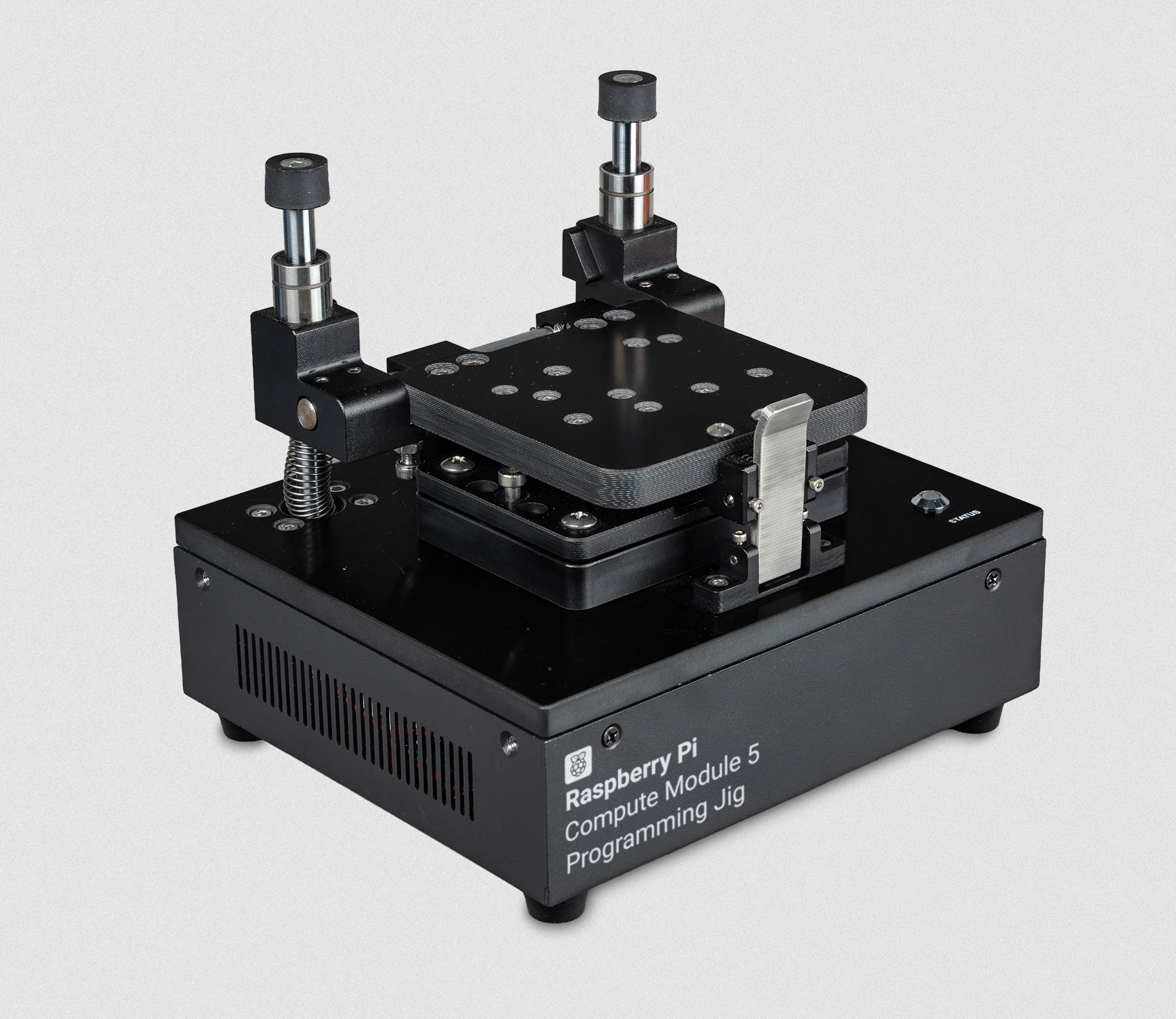

Приспособление для программирования Raspberry Pi Compute Module 5 — это одноголовая система прошивки, предназначенная для простой прошивки ОС на Raspberry Pi CM5 без несущей платы.

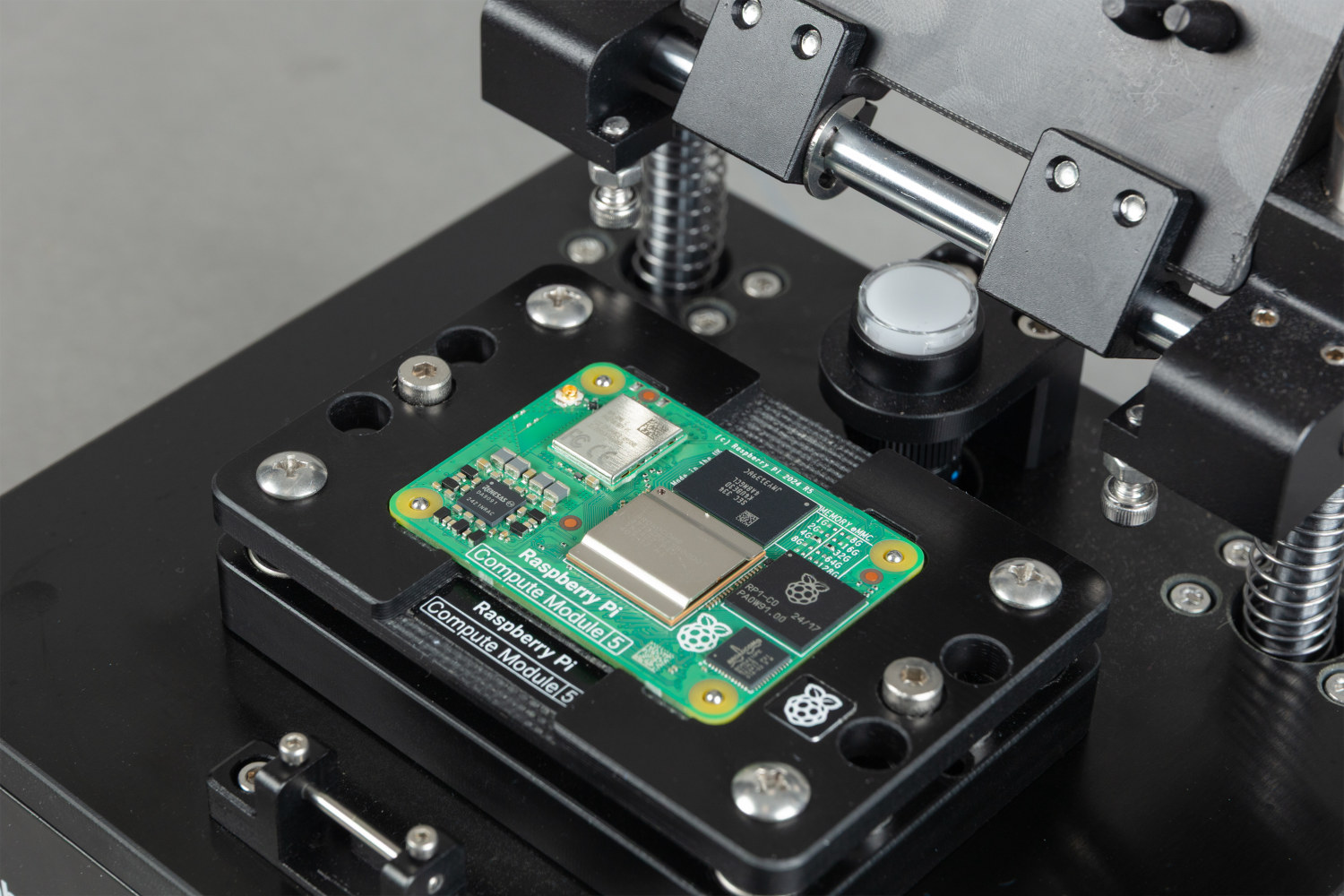

Стенд подключается к сети прошивки через Ethernet или Wi-Fi, а также имеет второй порт Ethernet для Compute Module. CM5 удерживается на месте с помощью механического зажимного механизма, а стенд использует pogo‑контакты для соединения с Compute Module.
Характеристики:
- Особенности
- Программирующая головка
- Интерфейс pogo‑контактов
- Механический зажимной механизм
- Совместим с Raspberry Pi Compute Module 5
- Подключение

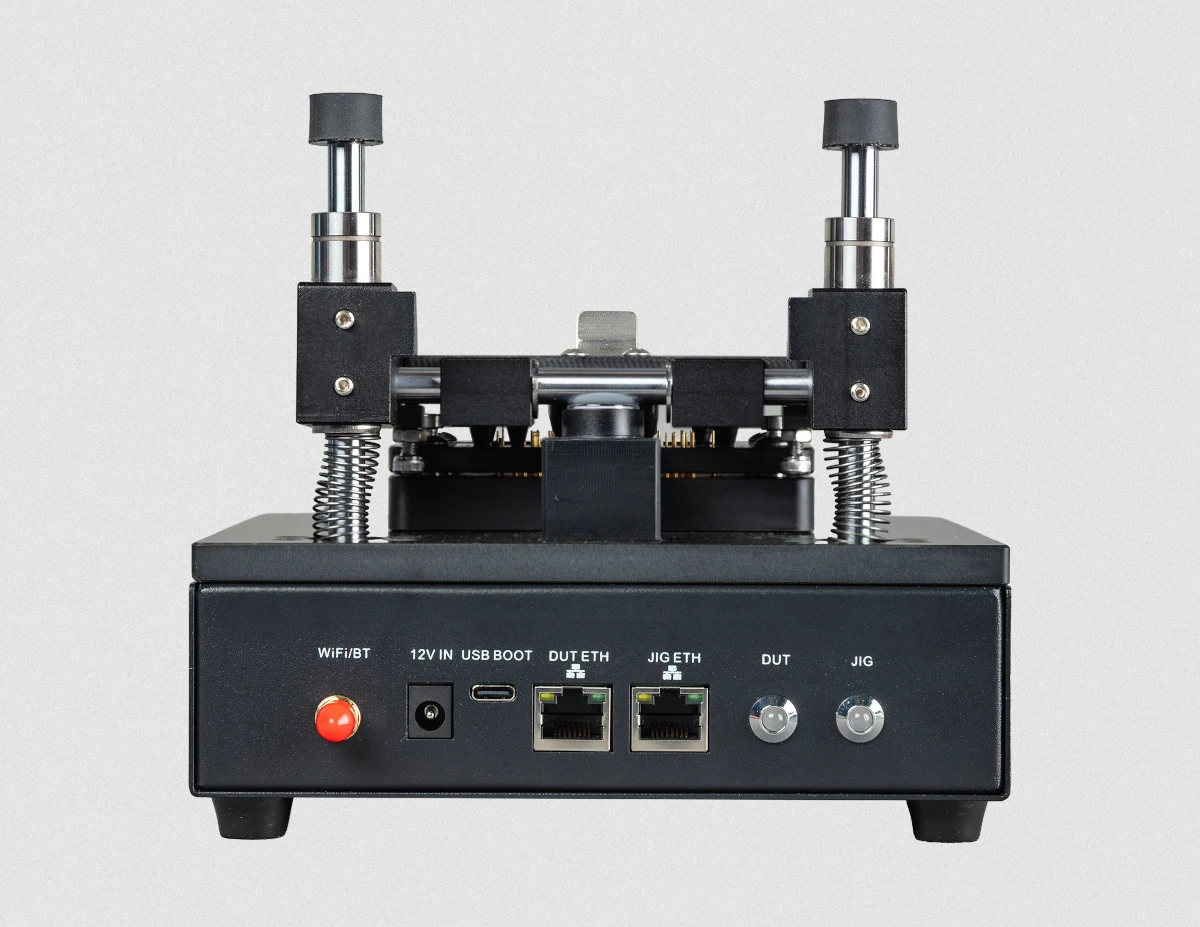

- JIG ETH – разъем Gigabit Ethernet RJ45 для подключения стенда к сети; примечание
- DUT ETH – разъем Gigabit Ethernet RJ45 для подключения CM5 к сети
- WiFi с внешней антенной, как альтернатива JIG ETH
- Загрузочный разъем USB‑C для подключения к хосту
- Разное – светодиодные индикаторы состояния
- Питание – 12 В/2 А (24 Вт) постоянного тока через цилиндрический разъем питания
- Размеры – 181,5 x 170 x 153 мм
- Вес – 1796 грамм

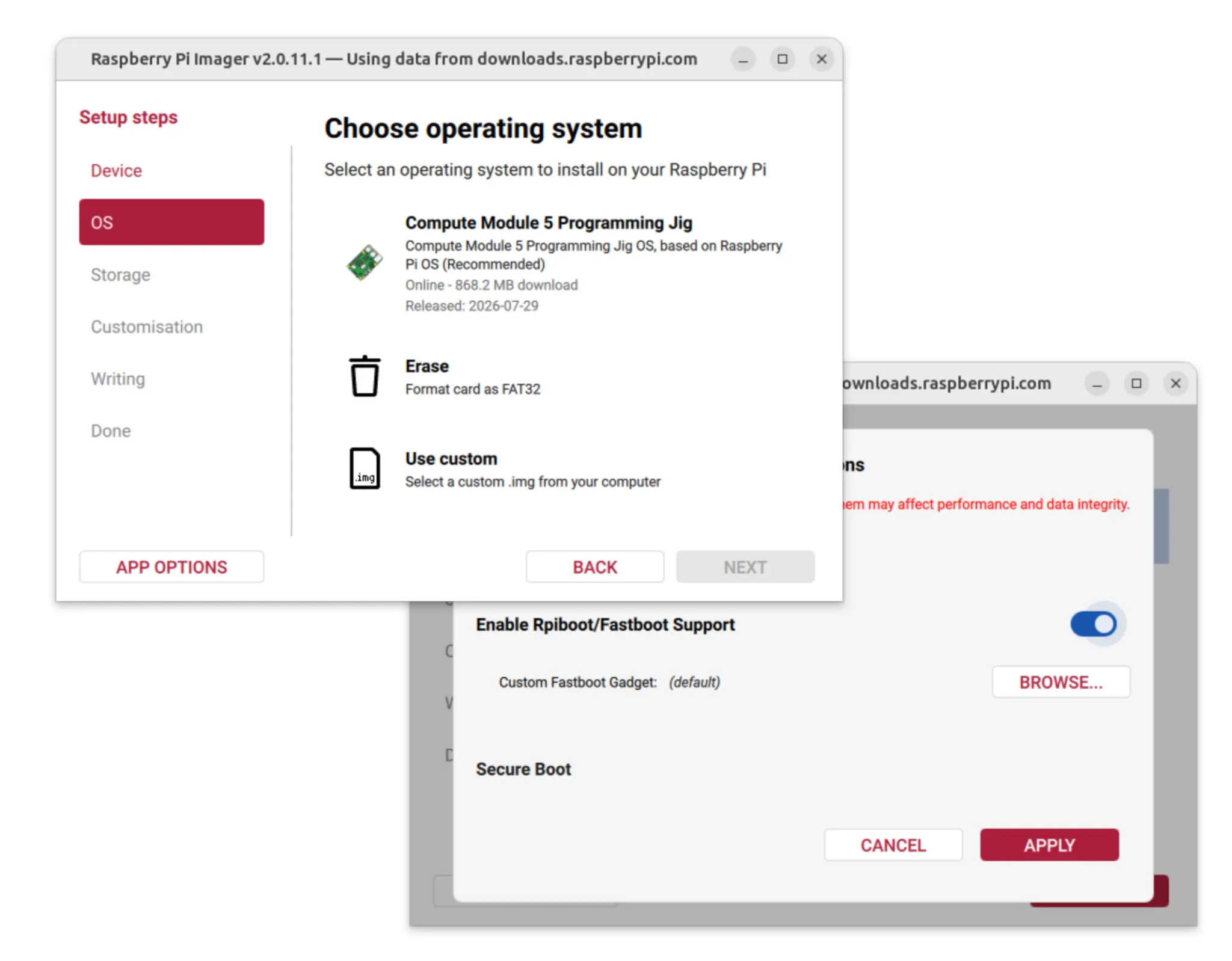

Первый шаг — прошить операционную систему Compute Module Programming Jig с помощью Raspberry Pi Imager программа после её настройки путём перехода по rpi-imager://open?repo=https://downloads.raspberrypi.com/cm5-jig/cm5-jig.rpi-imager-manifest в веб-браузере и включения rpiboot с помощью нажатия Ctrl + Alt + S. Следующие шаги аналогичны записи Raspberry Pi OS на microSD-карту.
После загрузки ОС на стенд, перезагрузите его и подключите к сети через Ethernet (рекомендуется) или WiFi, чтобы:
- Обеспечить Raspberry Pi Connect общий доступ к экрану и доступ по SSH
- Загрузка обновлений программного обеспечения
- Перенос образов ОС на стенд
Разработчики могут автоматизировать процесс подготовки с помощью программного обеспечения с открытым исходным кодом rpi-sb-provisioner для выполнения всех обычных шагов настройки, включая реализацию безопасной загрузки, полное шифрование диска и установку чистой операционной системы. Веб-интерфейс доступен только на localhost из соображений безопасности, и именно поэтому здесь необходим Raspberry Pi Connect. Инструкции на веб-интерфейсе позволяют передать образ ОС, настроить модуль безопасной загрузки (режим безопасности, производственную базу данных, ключ подписи…) и запрограммировать CM5. Светодиодные индикаторы состояния также помогают разработчикам отслеживать состояние стенда и процесс прошивки встроенного ПО. Более подробную информацию можно найти в репозитории rpi-sb-provisioner на GitHub .
Программирующий стенд Raspberry Pi Compute Module 5 доступен сегодня за 600 долларов у дистрибьюторов Raspberry Pi.
