Настольная система изготовления печатных плат PewCB One позволяет быстро создавать прототипы в домашних условиях

PewCB One — это настольная система прототипирования печатных плат, предназначенная для ускорения разработки аппаратного обеспечения за счет изготовления печатных плат на дому или в офисе за несколько часов или меньше, вместо ожидания в течение нескольких дней, пока плата вернется с фабрики.

В отличие от настольных методов производства, основанных на химической обработке, PewCB One больше похож на полностью закрытый лазерный гравер со встроенной системой фильтрации воздуха. Пользователи могут выполнить полный процесс от двусторонних заготовок печатных плат до готового PCBA в домашних условиях.

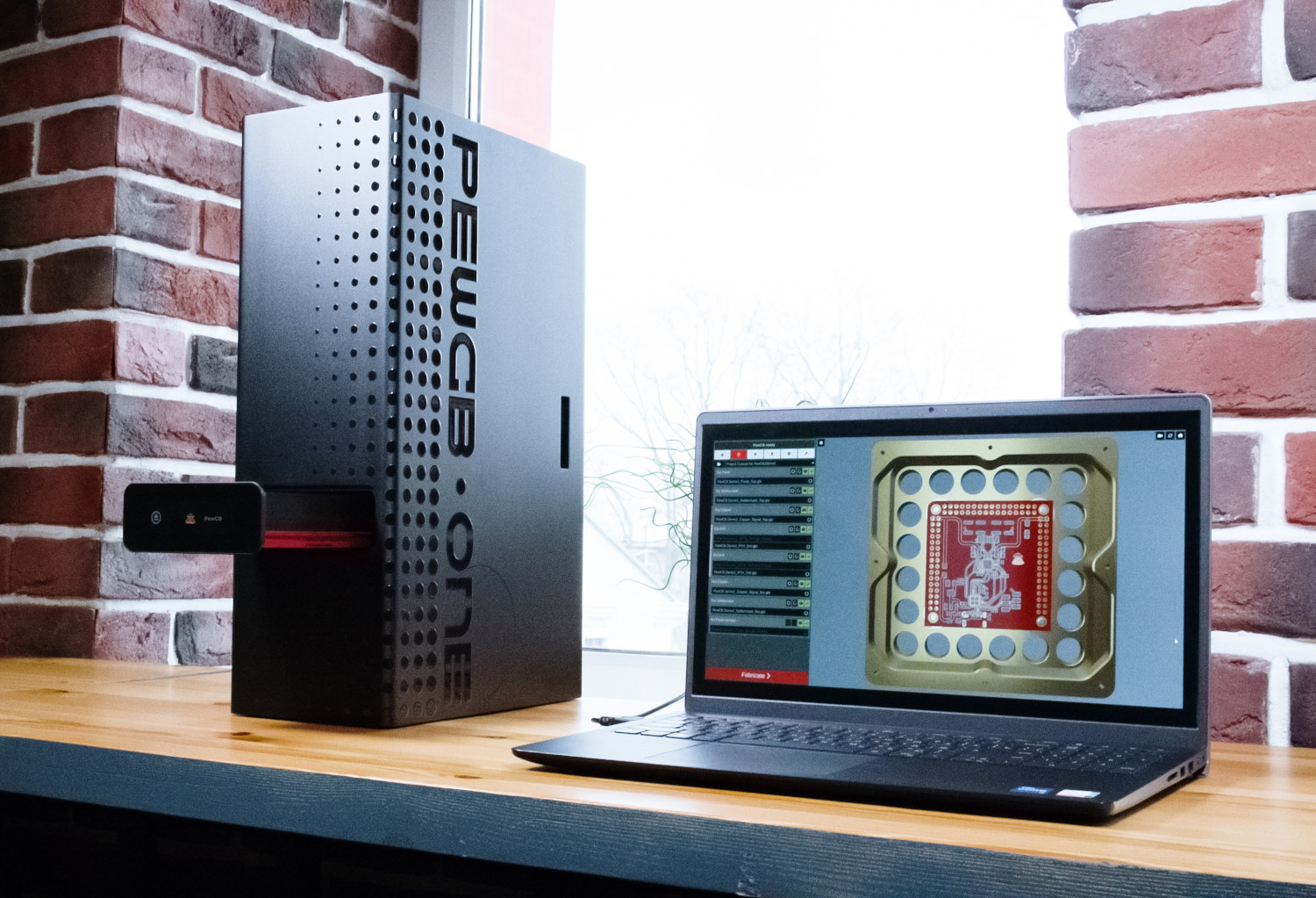

PewCB Desktop PCB Prototyping System

Основные характеристики PewCB One:

  • Лазер
    • Длина волны – 1064 нм
    • Средняя оптическая мощность – 20 Вт
    • Длительность импульса – ~100 нс
    • Диаметр пятна – 35 мкм
  • Заготовки печатных плат
    • Двусторонние заготовки печатных плат с переходными отверстиями и металлизированными сквозными отверстиями
    • Изготовлены из алюмооксидной и циркониевой керамики с медным покрытием
    • Размеры – от 23 x 23 мм до 84 x 80 мм
  • Дорожки печатных плат – до 0,1 мм; формируются методом лазерной абляции — процесса удаления материала со специальных двусторонних заготовок печатных плат
  • Трафарет для паяльной пасты – система автоматически вырезает лазером трафарет для паяльной пасты с отверстиями, идеально совмещенными с контактными площадками компонентов
  • Повторяемость – 30 мкм
  • Разрешение – 2 мкм
  • Зазор – 0,1 мм; примечание: машина протестирована с дорожками 0,025 мм и зазором 0,04 мм
  • Поддерживает малые SMD-компоненты – корпуса QFN с шагом 0,35 мм и пассивные компоненты 0201
  • Интерфейс хоста – порт USB Type-C
  • Питание
    • Входное питание – переменный ток 110–230 В
    • Потребляемая мощность – 200 Вт
  • Габариты – 464 x 290 x 155 мм
  •   Вес – 11 кг

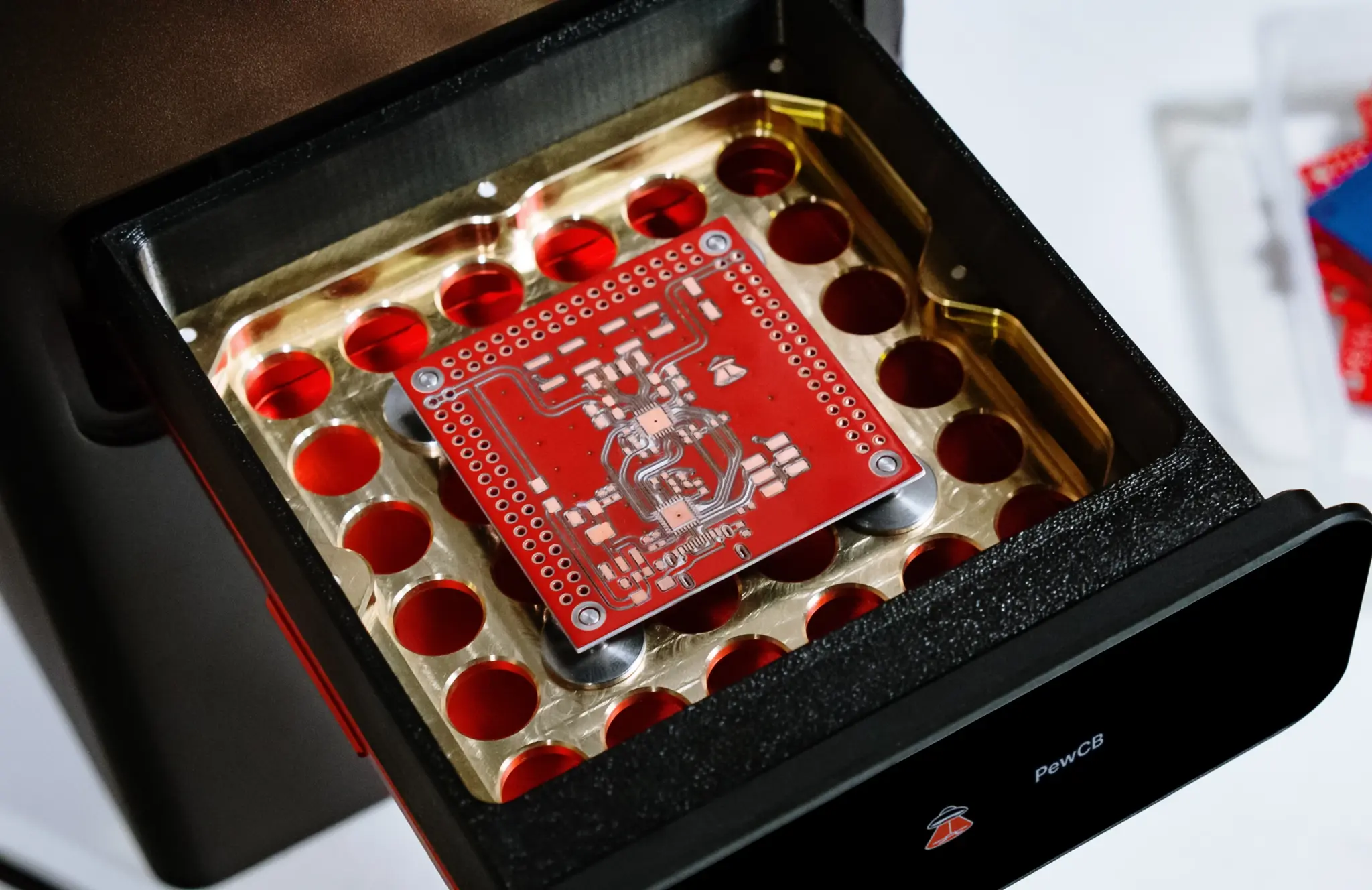

Laser ablation PCB manufacturing
После лазерной абляции

Это 5-этапный процесс:

  1. Спроектируйте плату, экспортируйте файлы Gerber, откройте их в программе PewCB для Windows или Linux (бесплатно, но ссылку для скачивания найти не удалось)
  2. Лазерная абляция с обеих сторон платы
  3. Изготовление трафарета – последний этап, выполняемый с помощью станка
  4. Сборка и пайка – нанесите паяльную пасту, установите компоненты, оплавьте на горячей плите, затем очистите щёткой, смоченной в изопропиловом спирте, для удаления остатков.
  5. Тестирование платы-прототипа

PewPCB manufacturing process

Видео, встроенное ниже, даёт представление обо всём процессе. Компания утверждает, что изготовление прототипа после готовности файлов Gerber занимает 30 минут, но на практике это может занять немного больше времени…

PewCB One должен поступить в производство 1 сентября, и ранние заказы уже доступны на сайте по цене 5000 долларов с внесением 30% предоплаты. В комплект входит настольный станок для прототипирования печатных плат и 20 заготовок для печатных плат. Обратите внимание, что на сайте не указан адрес компании — доступна только контактная форма. Страница LinkedIn для PewCB указывает на офис в Лимасоле, Кипр, в то время как политика конфиденциальности упоминает Exostartup LLC, которая, по-видимому, зарегистрирована в Воронеже, Россия. Более подробные сведения и ранний заказ доступны на   сайте PewCB .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
