Raspberry Pi получает плату расширения HAT+ для 10BASE-T1S/T1L Single Pair Ethernet (SPE)

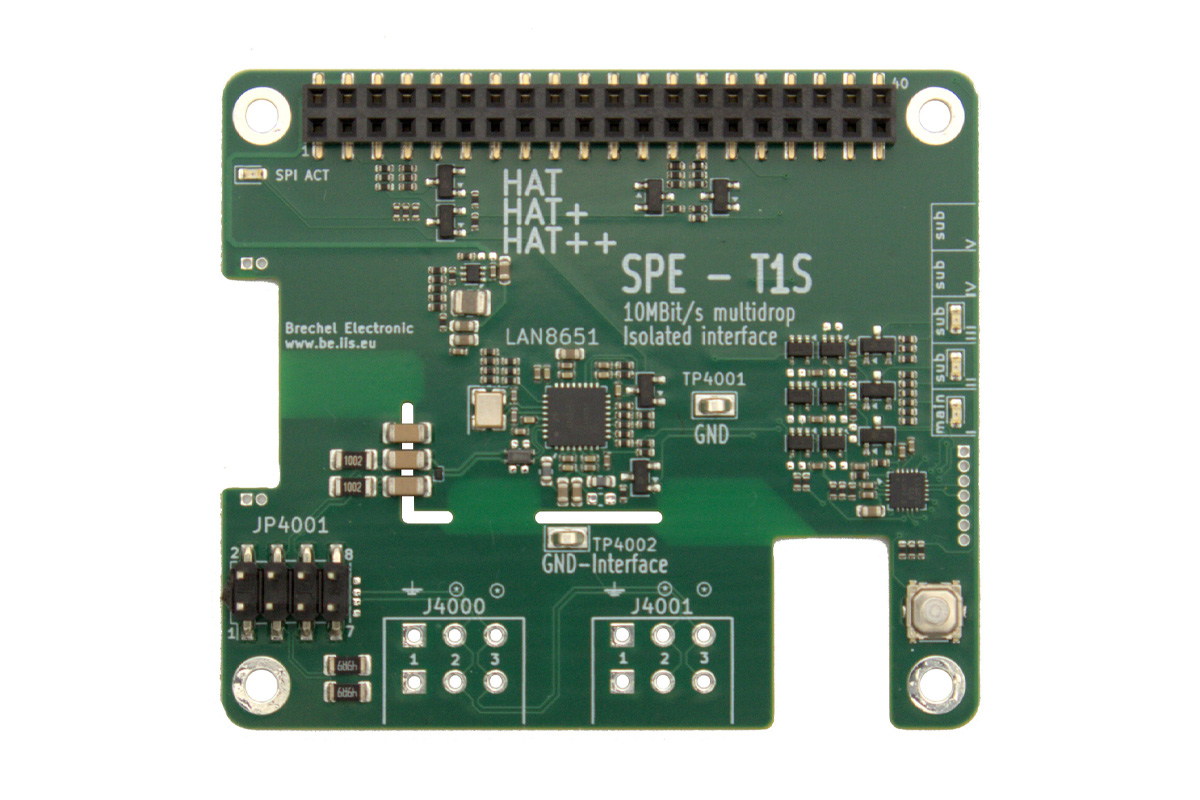

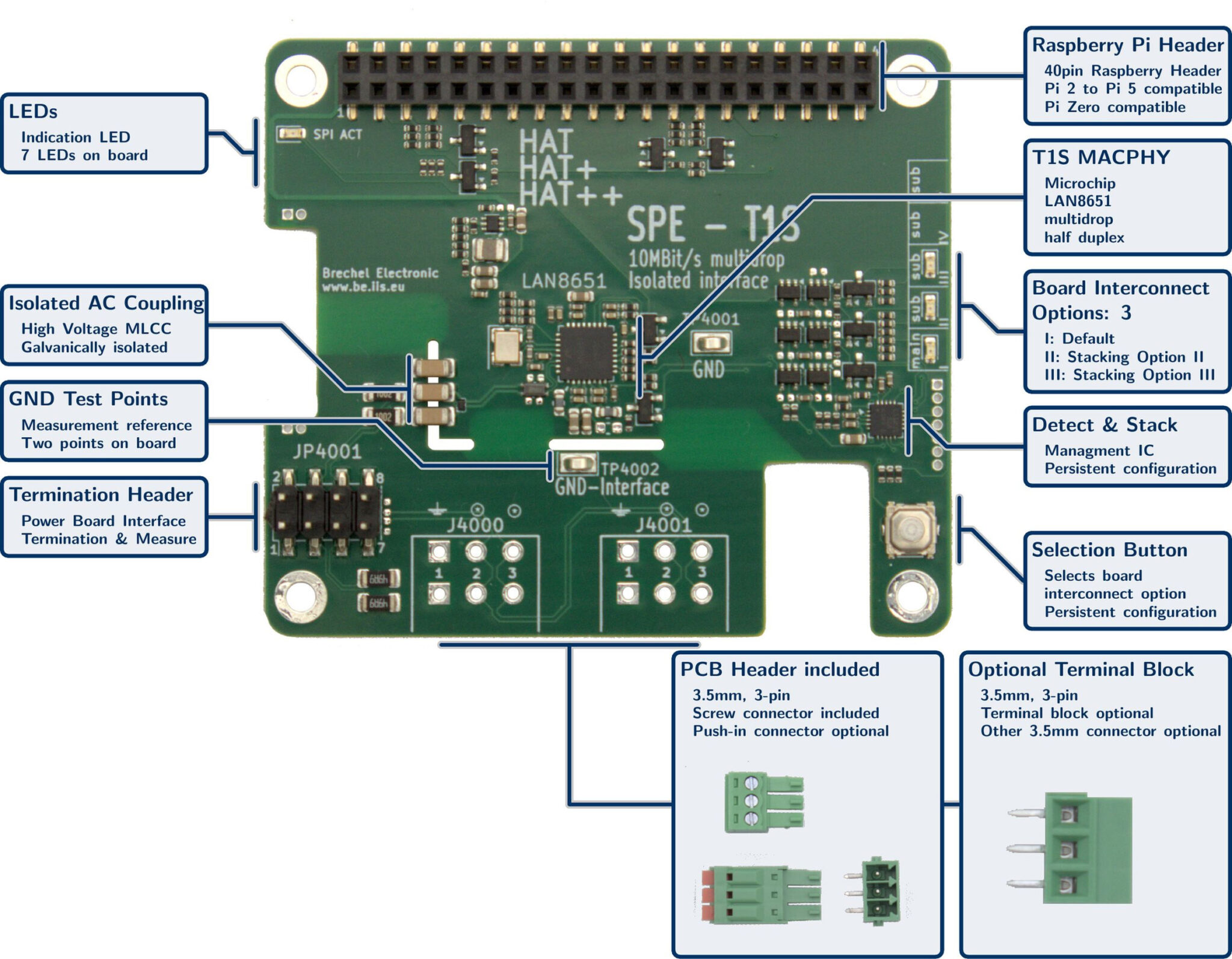

Плата BE-IIS-HPP-T1S основана на микросхеме MAC-PHY Microchip LAN8651 10BASE-T1S и поддерживает стандарт IEEE 802.3cg Single Pair Ethernet в многоточечных сетях с количеством узлов до 8, обеспечивая расстояние до 25 метров на общей шине. Для более протяженных соединений «точка-точка» компания предлагает модель BE-IIS-HPP-T1L, построенную на микросхеме MAC-PHY Analog Devices ADIN1110. Обе платы входят в экосистему BE-IIS HAT++, которая позволяет устанавливать несколько промышленных коммуникационных HAT-плат на один Raspberry Pi без возникновения конфликтов по ресурсам SPI или GPIO.

Технические характеристики Brechel Electronic 10BASE-T1L и 10BASE-T1S:

• Совместимость – соответствует стандарту Raspberry Pi HAT+
  • T1L – Поддерживает Pi 3, 4, 5 и Zero 2 W
  • T1S – Поддерживает Pi 2, 3, 4, 5, Zero и Zero 2 W
• MAC-PHY
  • T1L – Analog Devices ADIN1110
  • T1S – Microchip Technology LAN8651
• Сеть
  • Топология – IEEE 802.3cg
    • T1L – Соединение «точка-точка» 10BASE-T1L большой дальности
    • T1S – Многоточечное соединение 10BASE-T1S, поддерживающее не менее 8 узлов на расстоянии до 25 метров
  • Гальваническая развязка
    • T1L – через трансформаторную связь с номиналом 2250 В пост. тока / 60 с
    • T1S – через емкостную связь с минимальным зазором 5 мм
  • Протокол
    • T1L – Амплитуда передачи 1,0 В (размах) или 2,4 В (размах) с автоматическим согласованием
    • T1S – Поддержка работы CSMA/CD с PLCA (Physical Layer Collision Avoidance)
  • Скорость передачи данных 10 Мбит/с по одной витой паре

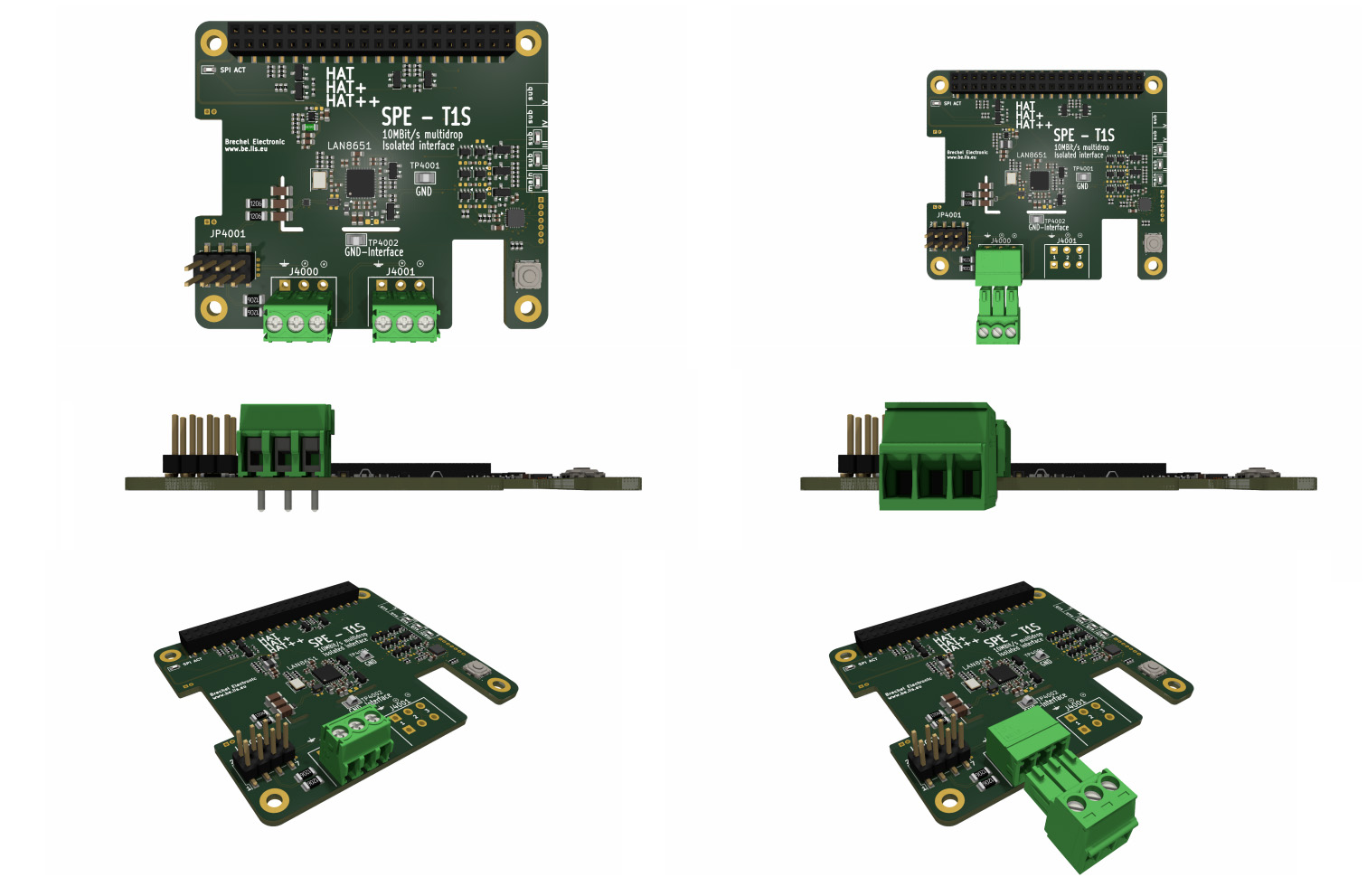

  • Клеммная колодка 3,5 мм или разъемы на печатной плате
    • T1L – Один порт подключения
    • T1S – Два разъема для многоточечного подключения (J4000, J4001), включенные параллельно для последовательного соединения
• Интерфейсы хоста
  • 40-контактный разъем Raspberry Pi; высокоскоростной интерфейс SPI (поддерживаются SPI0.0, SPI0.1 и SPI0.2)
  • Полная поддержка экосистемы стековых HAT BE-IIS HAT++ (позволяет устанавливать до 5 различных HAT или до 3 HAT одного типа в системе)
• Разное
  • Кнопка для выбора постоянного идентификатора экземпляра
  • Перемычка для конфигурации терминации шины
  • 3 варианта межплатного соединения (I: По умолчанию, II: Вариант стекирования II, III: Вариант стекирования III)
  • Микросхема управления для функции «Обнаружение и стек» с постоянной конфигурацией
  • 7 встроенных светодиодов индикации (включая SPI ACT, LINK_ST и светодиоды общего состояния)
• Питание
  • Встроенный источник питания 5 В (потребление ~35 мА при 5 В, ~9 мА при 3,3 В)
  • Поддерживает дополнительное питание через Single Pair Ethernet (PoSPE) с помощью дополнительного HAT; до 1 А и входное напряжение от 9 до 33 В
• Размеры – 65 мм × 56 мм, форм-фактор Raspberry Pi HAT+ (рекомендуемая высота стекирования 15 мм)

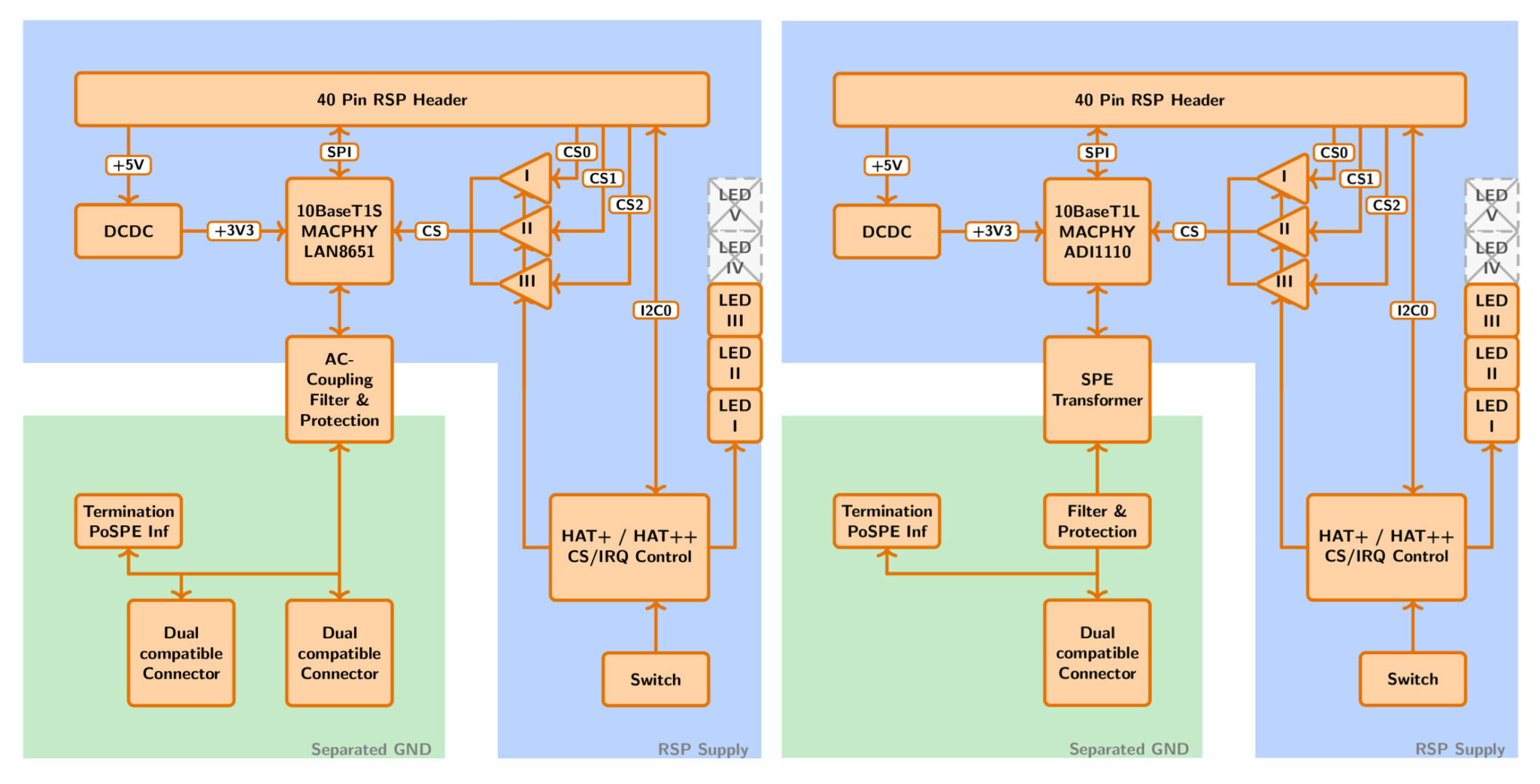

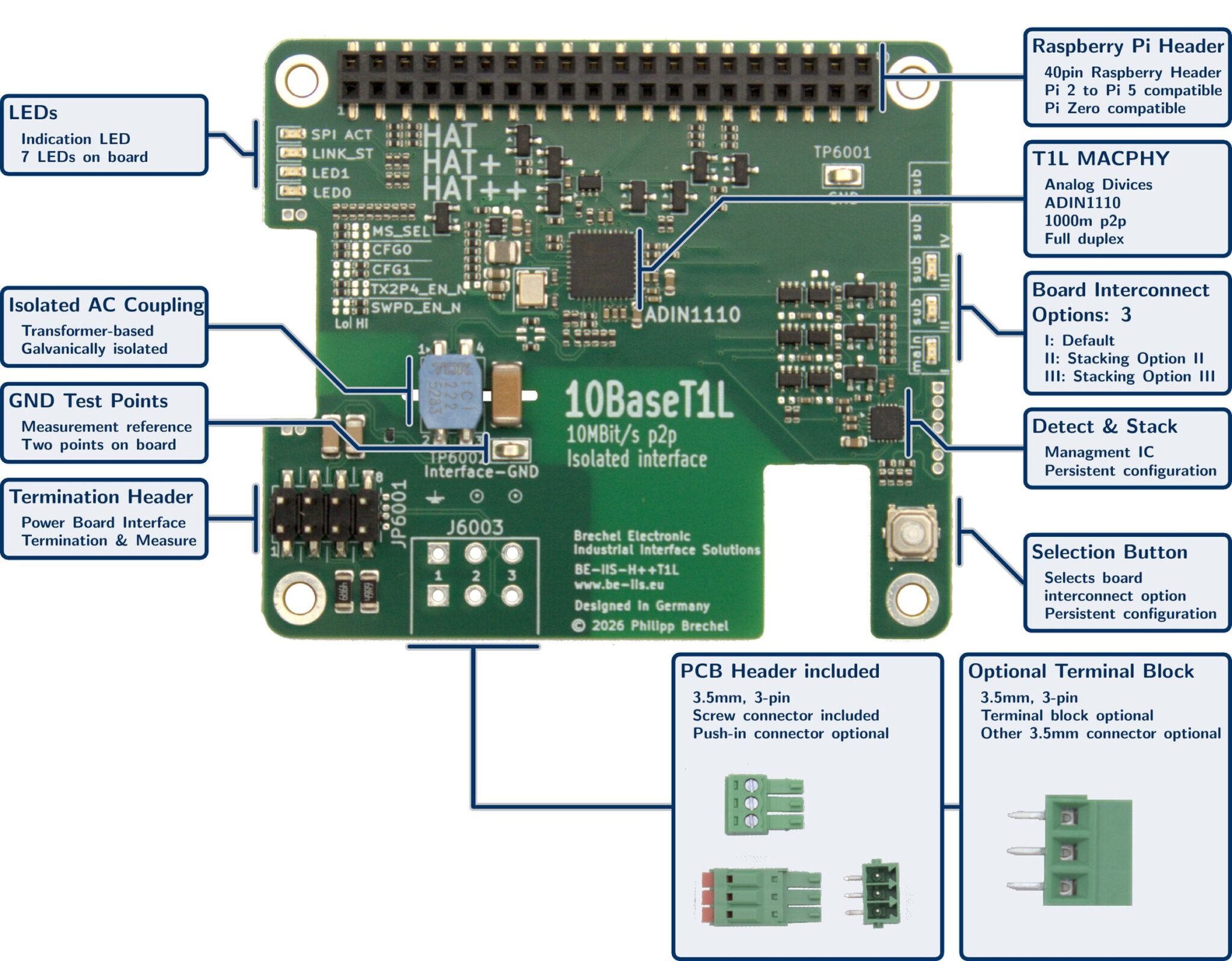

При рассмотрении обеих плат и их спецификаций с аппаратной точки зрения они очень похожи, но вариант BE-IIS-HPP-T1L заменяет Microchip MAC-PHY на Analog Devices ADIN1110. Он специально оптимизирован для более дальних соединений точка-точка 10BASE-T1L, сохраняя при этом гальваническую изоляцию и совместимость с HAT+, которые имеются в модели T1S.

Оба HAT поддерживаются установщиком BE-IIS, который автоматически устанавливает необходимые драйверы Linux, оверлеи Device Tree и системные службы в Raspberry Pi OS. После установки платы отображаются как стандартные сетевые интерфейсы Linux, что позволяет настраивать и тестировать их с помощью обычных сетевых инструментов, таких как ethtool. Компания предоставляет программное обеспечение с открытым исходным кодом и документацию на GitHub .

Другие интересные платы Single Pair Ethernet (SPE), ориентированные на любителей, включают Arduino UNO SPE Shield , также основанный на Microchip LAN8651 для многоподчиненной сети 10BASE-T1S, и SparkFun  MicroMod Single Pair Ethernet набор, который использует Analog Devices ADIN1110 для дальней связи точка-точка 10BASE-T1L. Новые HAT от Brechel Electronic добавляют поддержку Single Pair Ethernet 10BASE-T1S и 10BASE-T1L для Raspberry Pi, а также гальванически изолированные интерфейсы и поддержку стекирования HAT.

HAT Raspberry Pi 10BASE-T1S и 10BASE-T1L можно приобрести у DigiKey или в магазине компании на Tindie . Версия 10BASE-T1S продается за €95,54 ($115), а модель 10BASE-T1L стоит €113,07 ($135); оба продукта отправляются из Германии. Дополнительную информацию о платах можно найти на соответствующих  страницах продуктов .
