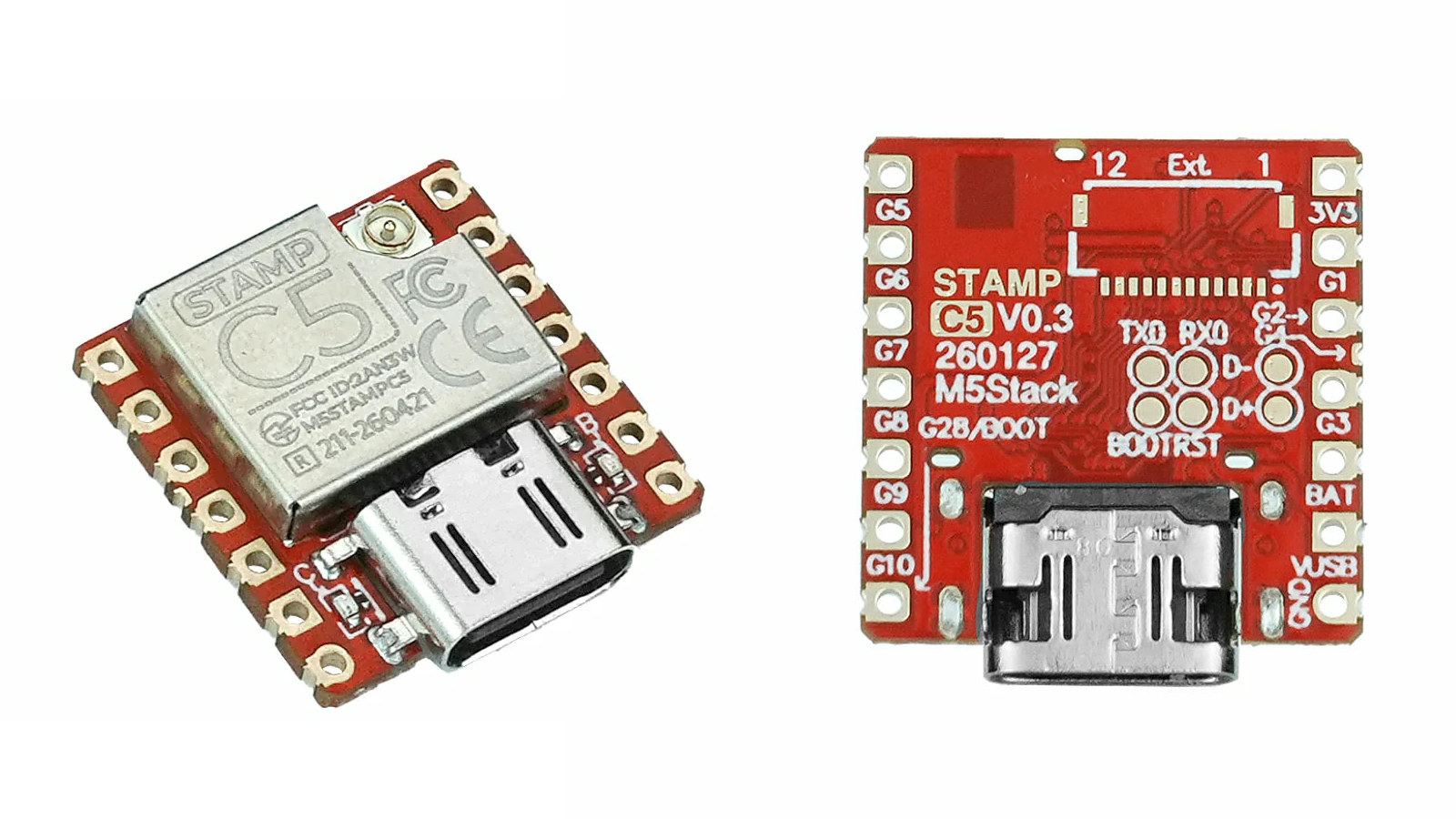

M5Stack Stamp-C5, также известный как M5Stamp-C5, — это миниатюрная беспроводная IoT-плата с USB-C на базе микроконтроллера Espressif ESP32-C5 RISC-V с двухдиапазонным WiFi 6, Bluetooth LE и 802.15.4 (Zigbee/Thread).
Несмотря на небольшие размеры (19,1 x 17,6 мм), модуль предоставляет до девятнадцати выводов GPIO: одиннадцать на стандартных колодках с шагом 2,54 мм и посадочными отверстиями, и восемь на разъёме FPC-расширения. Плата также поддерживает зарядку аккумулятора и поставляется с внешней антенной IPEX для беспроводной связи, так как встроенная антенна отсутствует.

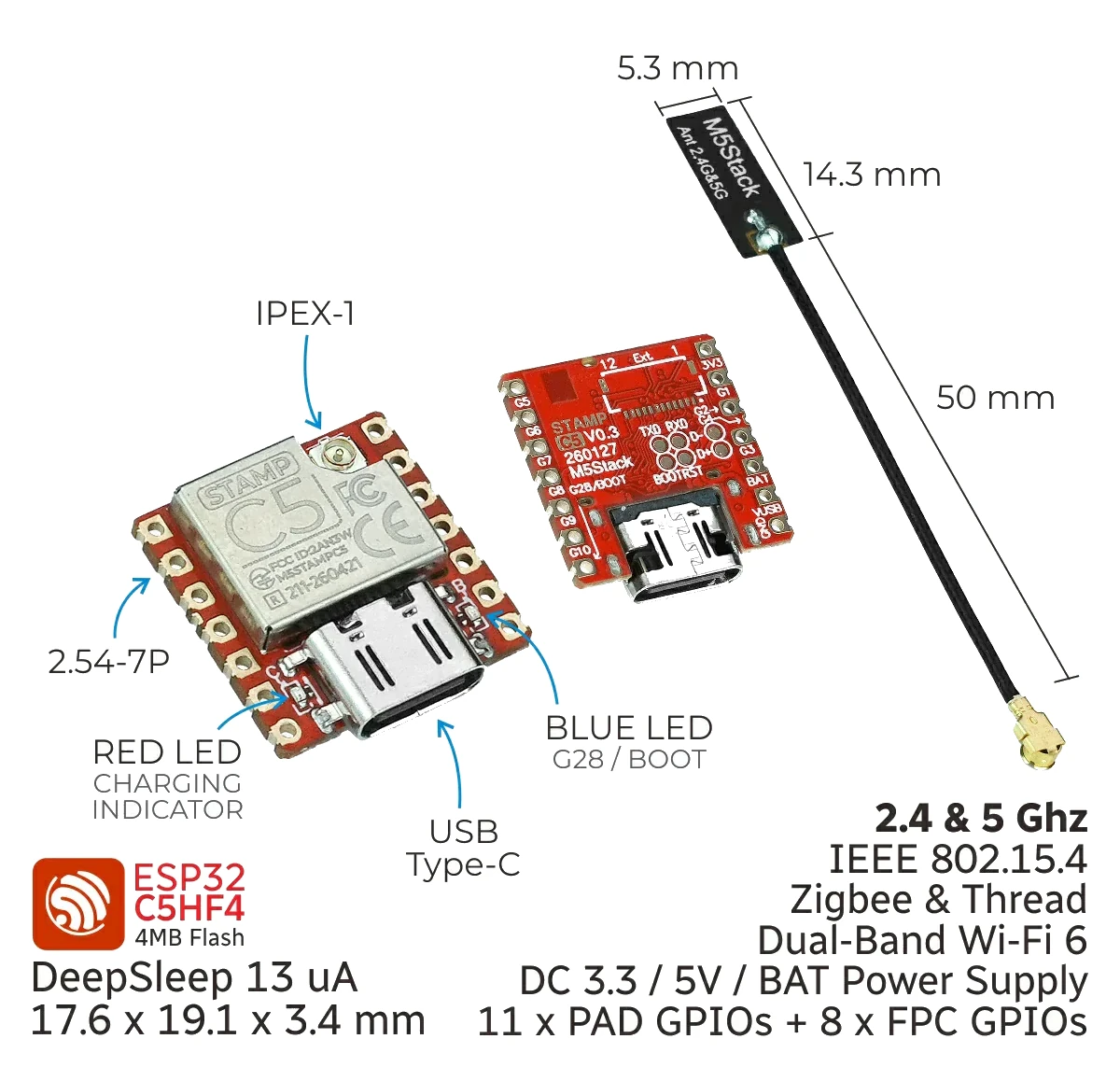

Технические характеристики M5Stack Stamp-C5:
- Беспроводной микроконтроллер – Espressif Systems ESP32-C5HF4
- ЦП
- Одноядерный 32-битный процессор RISC-V @ до 240 МГц
- Энергоэффективное ядро RISC-V @ 48 МГц, выполняющее роль основного процессора для энергочувствительных приложений
- Память – 384 КБ SRAM на кристалле
- Хранилище – 320 КБ ROM, 4 МБ SPI flash
- Беспроводная связь
- Двухдиапазонный (2,4/5 ГГц) 802.11ax WiFi 6, обратная совместимость с 802.11b/g/n WiFi 4
- Режимы WiFi: режим станции, режим SoftAP, режим SoftAP + станция, всеядный режим
- Bluetooth 5.0 Low Energy (LE) с поддержкой Mesh, скорость передачи данных до 2 Мбит/c
- 802.15.4 радио для Zigbee 3.0, Thread 1.3 и Matter, до 250 Кбит/с
- ЦП
- Антенна – разъём антенны IPEX-1 с двухдиапазонным диплексером LFD182G45DCHD481 для выбора 2,4/5 ГГц
- USB
- Порт USB Type-C для питания и программирования
- Контакты D+/D- на нижней стороне платы
- Расширение
- 2 колодки по 7 контактов (сквозные и посадочные отверстия) с до 11 GPIO, 5V (VUSB), 3,3V, VBAT и GND
- 12-контактный разъём FPC с до 8 GPIO, UART, 3,3V, GND
- Прочее
- Светодиоды заряда и Boot/User (G28)
- Контакты Tx/Rx для отладки
- Контакты Boot и Reset
- Питание
- 5В через порт USB Type-C
- Поддержка аккумулятора 3,7В через зарядную микросхему SGM40567-4.2XG/TR; ток заряда примерно 200 мА
- Потребление – Deep sleep: 3,7В @ 13 мкА
- Размеры – 19,1 x 17,6 x 3,4 мм
- Вес – 1,8 грамма или 2,4 грамма с колодками

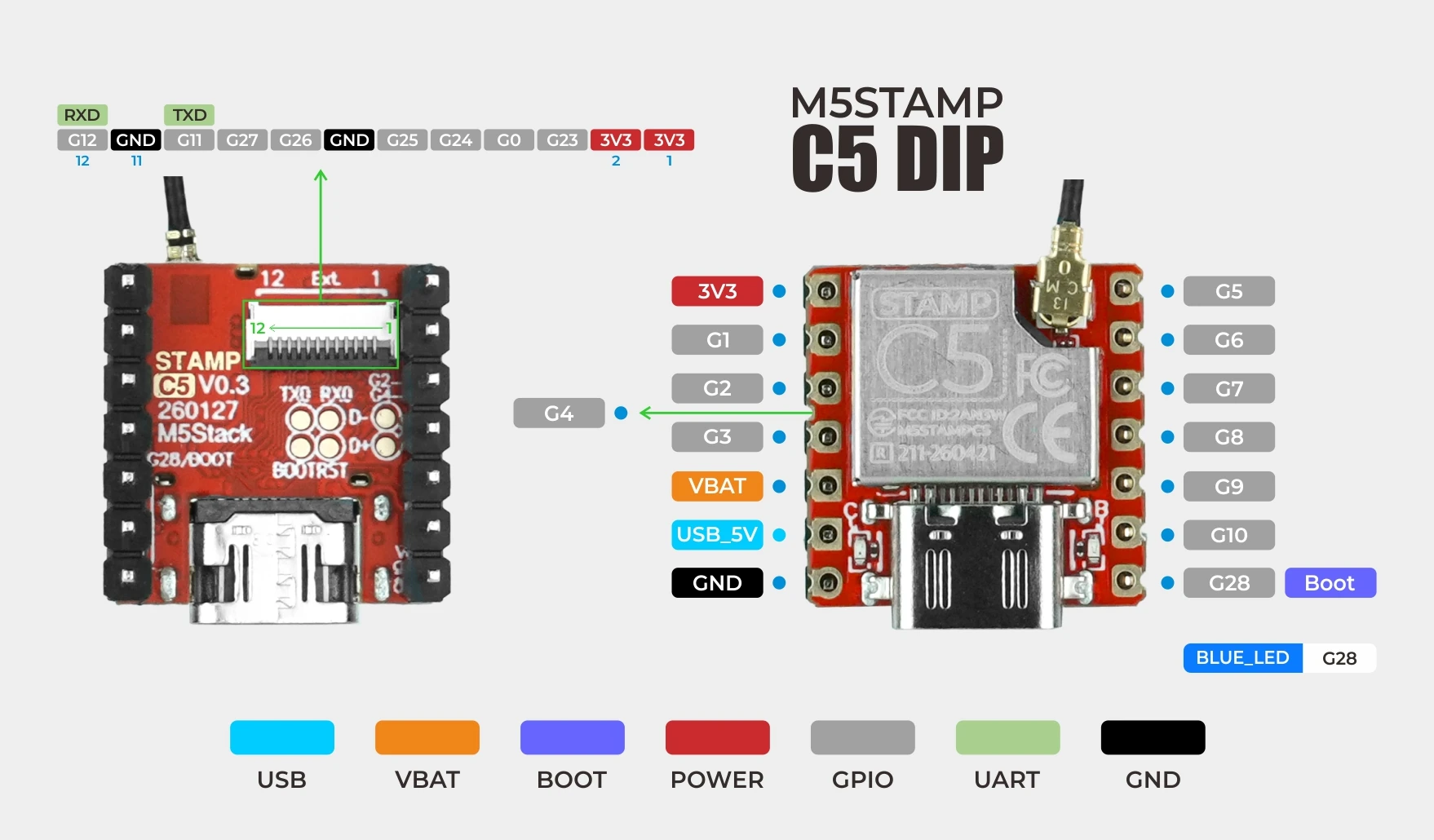

Доступны две версии платы: Stamp-C5, как показано выше, и Stamp-C5 DIP с припаянным 12-контактным разъёмом FPC и двумя 7-контактными колодками (не припаяны). M5Stack предоставляет PDF-схемы, схему расположения выводов (см. ниже) и инструкции по началу работы с Arduino IDE на сайте документации .
Stamp-C5 — это самая маленькая плата/модуль ESP32-C5 с USB-C, которую мы видели до сих пор. Два ближайших конкурента — XIAO ESP32-C5 (21 x 17,8 мм) с чипом ESP32-C5HR8 (8 МБ PSRAM) и 8 МБ SPI flash, и NiceMCU ESP32-C5 Mini (27,9 x 17,8 мм) на том же ESP32-C5HF4, но со встроенной антенной и разъёмом IPEX, без поддержки аккумулятора. Stamp-C5 предлагает больше выводов ввода-вывода, чем оба конкурента, благодаря дополнительному разъёму FPC.
Компания продаёт Stamp-C5 за $6,50, а версию DIP — за $7,95 в магазине M5Stack , и обе должны вскоре появиться в магазине M5Stack на AliExpress .
