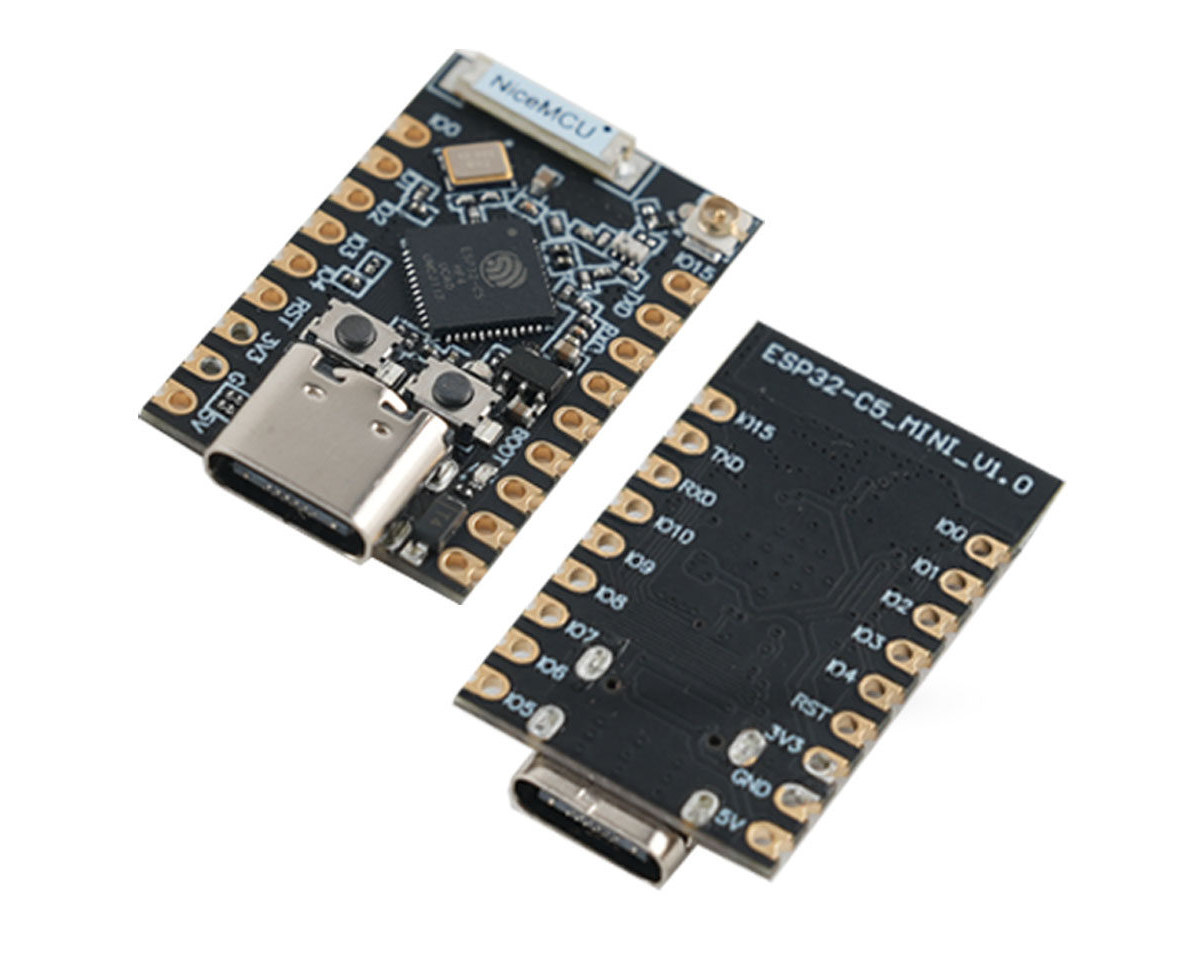

ESP32-C5 Mini — это компактная плата для разработки с двухдиапазонным (2,4/5 ГГц) WiFi 6, Bluetooth 5.x LE и радиомодулем 802.15.4 для Zigbee, Thread и Matter, а также двумя 9-контактными гребенками, обеспечивающими до четырнадцати GPIO для проектов IoT и умного дома.
Напоминает XIAO ESP32-C5 , но немного длиннее и оснащена SoC ESP32-C5HF4 вместо ESP32-C5HR8 + 8 МБ SPI flash, то есть в ней нет PSRAM, а встроенная flash составляет всего 4 МБ без внешней. Также добавлено четыре контакта GPIO, встроенная антенна и разъем для внешней антенны IPEX.
Характеристики NiceMCU ESP32-C5 Mini:
- Беспроводной MCU – Espressif Systems ESP32-C5HF4
- ЦП
- Одноядерный 32-битный процессор RISC-V @ до 240 МГц
- Энергоэффективное ядро RISC-V @ 48 МГц, выступающее в роли основного процессора для чувствительных к энергопотреблению приложений
- Память – 384 КБ встроенной SRAM
- Хранилище – 320 КБ ROM, 4 МБ SPI flash
- Беспроводная связь
- Двухдиапазонный (2,4/5 ГГц) 802.11ax WiFi 6, обратная совместимость с 802.11b/g/n WiFi 4
- Режимы WiFi: режим станции, режим SoftAP, режим SoftAP + станция и режим сниффера
- Bluetooth 5.0 Low Energy (LE) с поддержкой Mesh, скорость передачи данных до 2 Мбит/с
- Радиомодуль 802.15.4 для Zigbee 3.0, Thread 1.3 и Matter со скоростью до 250 Кбит/с
- ЦП
- Антенна – Встроенная антенна и разъем для внешней антенны IPEX
- USB – порт USB Type-C для питания и программирования
- Порты ввода/вывода – 2x 9-контактные гребенки (сквозные отверстия и кастетированные отверстия) с 1x UART, до 14x GPIO, 5В (Vin), 3,3В и GND
- Разное
- Кнопки сброса и загрузки
- Светодиоды питания и пользовательский (IO23)
- Питание – 5В через порт USB Type-C или контакт Vin
- Размеры – 27,9 x 17,8 мм (против 21 x 17,8 мм у XIAO ESP32-C5)
- Диапазон температур – Не указан, но ESP32-C5HF4 рассчитан на работу в диапазоне от -40°C до 105°C.
Название не совсем удачное, поскольку Espressif Systems продает модуль ESP32-C5-Mini-1, но это незначительный недостаток. Для платы нет специальной документации или прошивки, кроме приведенной ниже схемы.
Однако можно использовать обычный фреймворк ESP-IDF, среду Arduino IDE и прошивку MicroPython, которые поддерживаются другими платами на ESP32-C5.
Поскольку ESP32-C5 Mini не поддерживает аккумулятор и имеет меньший объем памяти и хранилища, она также немного дешевле XIAO ESP32-C5 и продается всего за $4.93 в магазине Maker Go на AliExpress , включая доставку, до возможных налогов и/или пошлин.
