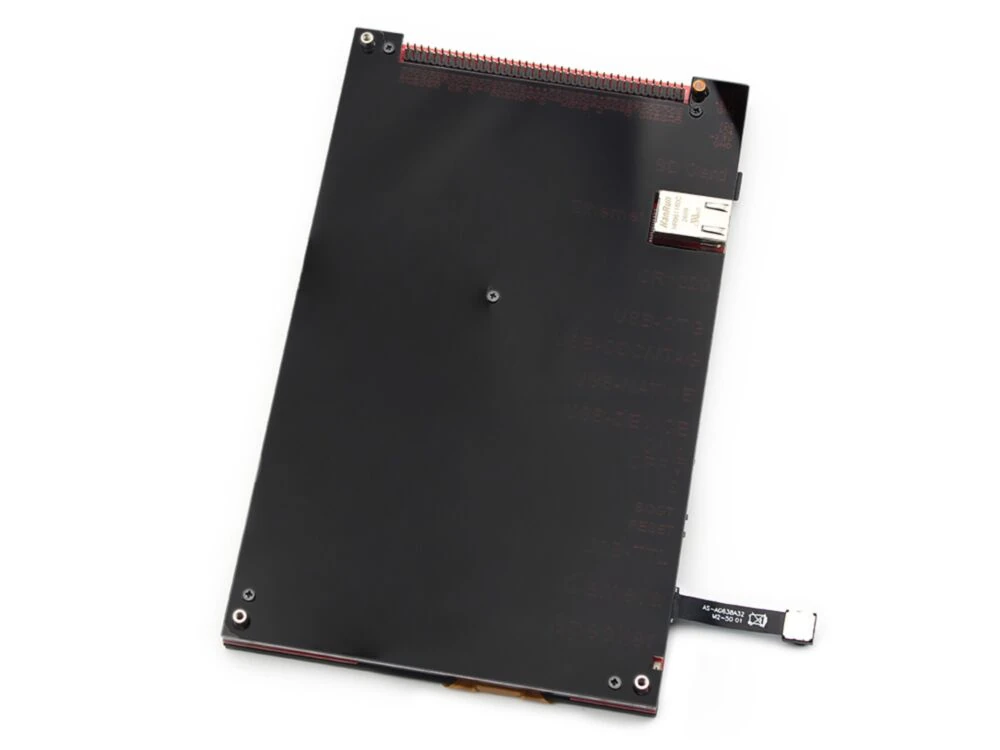

Makerfabs MaTouch ESP32-P4 10.1-дюймовый HMI-дисплей оснащен поддержкой 4G LTE и Ethernet, 2-мегапиксельной камерой

Однако уникальность этого устройства по сравнению с другими заключается в том, что оно также оснащено модемом SIM7670G 4G LTE со слотом для SIM-карты, разъемом RJ45 Ethernet и 2-мегапиксельной камерой. HMI-дисплей также имеет разъемы для микрофона и динамика, слот для microSD-карты, различные интерфейсы USB, поддержку литиевой батареи и два 2,54-мм колодки GPIO для подключения периферийных интерфейсов UART, I2C, SPI и других. Все эти функции делают его подходящим для HMI, периферийного AI и подключенных встраиваемых приложений.

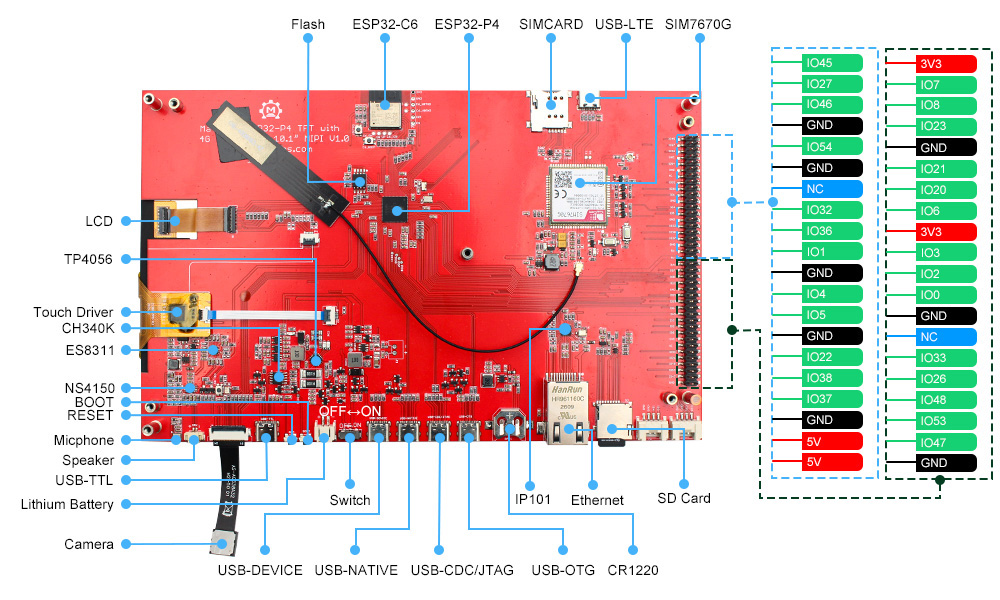

Характеристики Makerfabs MaTouch ESP32-P4 10.1-дюймовый 4G LTE:

• SoC –    Espressif Systems ESP32-P4NRW32
  • CPU
    • Двухъядерный 32-битный RISC-V HP (высокопроизводительный) CPU с частотой до 400 МГц с расширением инструкций AI и FPU одинарной точности
    • Одноядерный RISC-V LP (маломощный) MCU с частотой до 40 МГц
  • Память
    • 768 КБ HP L2MEM (для двухъядерного CPU), 32 КБ LP SRAM, 8 КБ TCM (для LP MCU)
    • 32 МБ PSRAM
  • Накопитель – 128 КБ HP ROM, 16 КБ LP ROM
  • GPU – 2D Pixel Processing Accelerator (PPA)
  • VPU – поддержка кодеков H.264 и JPEG
• Накопитель
  • 16 МБ QSPI NOR Flash
  • Слот для microSD-карты
• Дисплей
  • 10.1-дюймовый IPS LCD, разрешение 1280×800
  • Интерфейс MIPI DSI (драйвер LCD JD9365)
  • Емкостный сенсорный экран на 10 касаний (драйвер сенсора GSL3680)
• Камера – 2-мегапиксельная MIPI-камера (SC2336) с поддержкой разрешения до 1920×1080
• Аудио – встроенный микрофон, выход для динамика через аудиокодек ES8311 и аудиоусилитель NS4150
• Сеть
  • Беспроводная – ESP32-C6
    • 2,4 ГГц WiFi 6
    • Bluetooth 5.x LE
    • Радиомодуль 802.15.4 для Zigbee, Thread и Matter
  • Проводная сеть – Ethernet 10/100 Мбит/с через PHY IP101GRI
  • Сотовая связь
    • Модуль SIMCom SIM7670G 4G LTE Cat 1 со слотом для Nano SIM
    • Антенна 4G LTE
• USB – 6 портов USB Type-C
  • USB-TTL (CH340K через чипсет USB-UART)
  • USB-NATIVE
  • USB-CDC/JTAG
  • USB-OTG
  • USB-DEVICE
  • USB-LTE (выделен для сотового модуля SIM7670G)
• Расширение – 2 колодки по 40 контактов с выводами 26x GPIO, 3.3V, 5V и GND
• Прочее
  • Переключатель питания ON/OFF
  • Кнопки сброса и загрузки
  • Светодиод питания, статусный RGB-светодиод
  • RTC PCF8563T с поддержкой батареи CR1220 для пробуждения по таймеру
• Питание
  • 5,0 В (4,0–5,25 В) через порт USB Type-C
  • Аккумулятор 2500 мАч (2-контактный разъем для литиевой батареи с зарядной микросхемой TP4056)
• Габариты – уточняются

Со стороны программного обеспечения Makerfabs упоминает поддержку фреймворка ESP-IDF, среды разработки Arduino IDE и PlatformIO, а также графической библиотеки LVGL для проектирования сложных и плавных пользовательских интерфейсов. Новый 4G LTE дисплей на ESP32-P4 использует тот же репозиторий GitHub , что и более ранняя версия «Matouch_ESP32-P4_TFT_with_Touch_10_1» без сотовой связи. Там мы нашли только общие примеры для ESP-IDF и схемы в PDF, поэтому, если вы хотите использовать Arduino, придется разбираться самостоятельно… Документация также общая для обоих дисплеев; она включает раздел 4G LTE HTTP, в котором объясняется, как отправлять AT-команды для управления модемом с помощью прошивки ESPBrookesia.

Плата разработки MaTouch ESP32-P4 10.1-дюймовый MIPI HMI дисплей с 4G LTE продается в магазине Makerfabs за $79.80 . Плата поставляется в базовом корпусе, в комплект входит microSD-карта на 32 ГБ.
