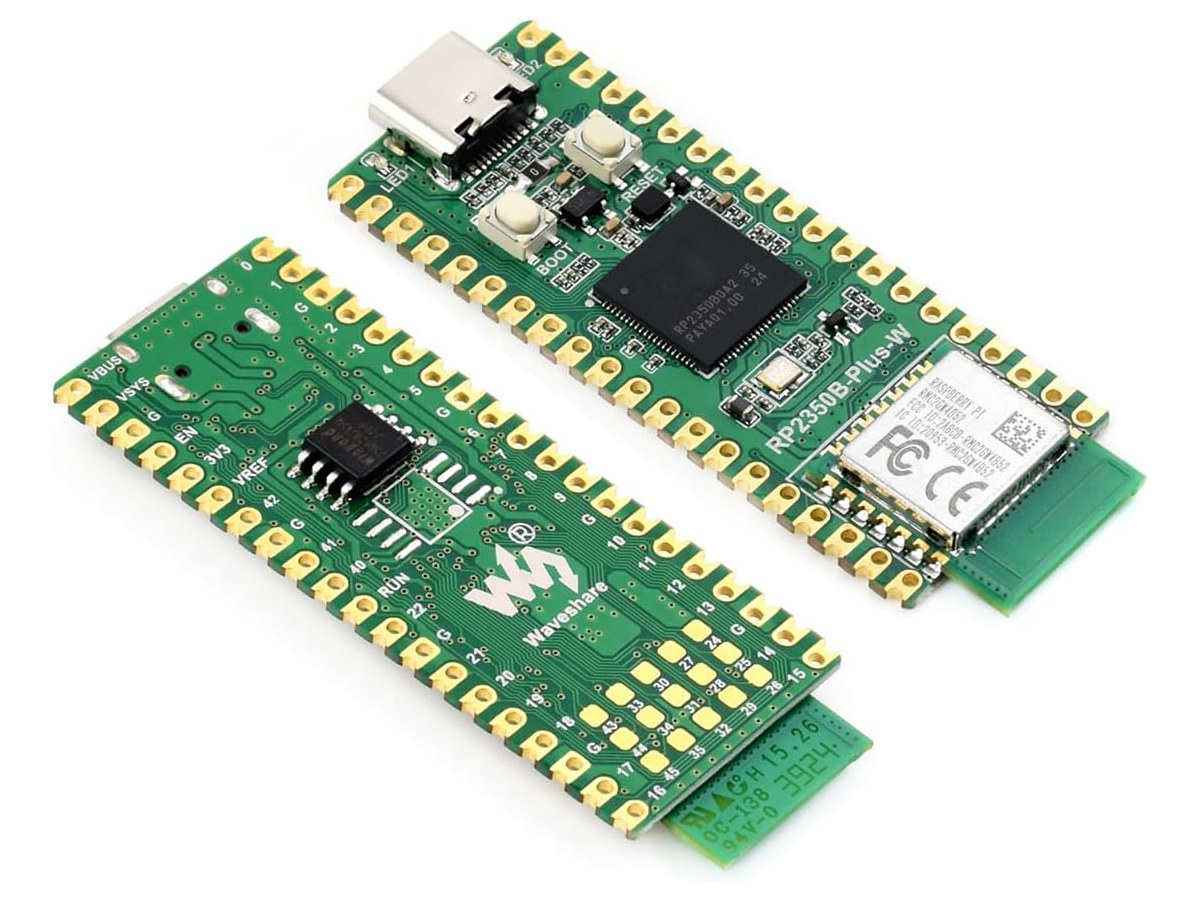

Waveshare RP2350B-Plus-W – плата размером с Raspberry Pi Pico 2 W с 41 GPIO, 16 МБ flash, портом USB-C

Таким образом, по ряду параметров это улучшение по сравнению с официальной платой на RP2350A, которая предлагает только 26 GPIO через два 13-контактных разъема GPIO, 4 МБ flash и порт micro USB. Поскольку размер тот же, откуда берутся дополнительные GPIO? Ответ: компания просто добавила 15 контактных площадок снизу платы — не так удобно, так как требует пайки, но решает задачу.

Характеристики Waveshare RP2350B-Plus-W:

• SoC – Raspberry Pi RP2350B
  • CPU:
    • Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm TrustZone
    • Двухъядерный RISC-V Hazard3 @ 150 МГц
    • В любой момент времени могут использоваться только два ядра
  • Память – 520 КБ встроенной SRAM на кристалле
  • Корпус – QFN-80
• Память – посадочное место для микросхемы PSRAM
• Накопитель – 16 МБ встроенной QSPI flash
• Беспроводная связь – 2,4 ГГц 802.11n WiFi 4 и Bluetooth 5.2 через Raspberry Pi RM2
• USB – разъем USB 1.1 Type-C (хост/устройство) для питания и программирования
• Расширение:
  • 2x 20-контактных разъема GPIO с:
    • 26x GPIO
    • 2x UART
    • 2x SPI-контроллера
    • 2x I2C-контроллера
    • 22x канала ШИМ
    • 4x АЦП
    • 3x блока PIO, 12x PIO (программируемые конечные автоматы ввода-вывода)
    • HSTX интерфейс
  • 15 контактных площадок для пайки: до 15x GPIO, 2x SPI, 2x I2C, 3x АЦП, 2x UART (многие из них совмещены с 20-контактными разъемами)
• Отладка – интерфейс SWD
• Прочее:
  • Кнопки сброса и загрузки (Reset и Boot)
  • 2 светодиода пользователя
• Питание – 5 В постоянного тока через стабилизатор ME6217C33M5G
• Размеры – 51 x 21 мм без учета печатной антенны (такой же размер, как у Raspberry Pi Pico 2 W). С печатной антенной: 55,92 x 21 мм
• Диапазон температур – от -20°C до +70°C

Другие изменения включают посадочное место для пайки микросхемы PSRAM, кнопку сброса и еще один светодиод. Единственный недостаток с технической точки зрения — удаление порта SWD для отладки. Waveshare RP2350B-Plus-W также немного длиннее, чем Raspberry Pi Pico 2 W, если учитывать печатную антенну модуля RM2. Плата программируется с помощью Pico C/C++ SDK, MicroPython и других средств, как и другие платы на RP2350. Waveshare предоставляет более подробные технические сведения и инструкции по началу работы в вики .

Как ни странно, это первая плата, сочетающая форм-фактор Raspberry Pi Pico 2 W с RP2350B. Ближайшим конкурентом, вероятно, является Olimex RP2350-PICO2 , хотя он заметно длиннее. Если вам не важен форм-фактор, вы найдете множество других плат на RP2350B для самых разных применений.

Плата была представлена почти год назад, и когда я впервые на нее наткнулся, я пропустил ее, так как решил, что это просто клон с портом USB-C. Однако она снова привлекла мое внимание, когда я подумал, что нашел новую плату, произведенную в Таиланде, — INEX Pico-2350W . Быстро выяснилось, что тайская образовательная компания просто закупила плату у Waveshare. К лучшему или худшему, это тенденция, которую я наблюдаю в Таиланде и которая, вероятно, имеет место и в других странах. Некоторые инженеры и/или компании обладают возможностями для разработки собственных плат, но это требует времени и усилий, а получить плату из Китая быстрее и обычно дешевле. Поэтому вполне разумно закупать оборудование в Китае и разрабатывать учебные материалы для местного рынка. Долгосрочные последствия всегда можно обсудить…

Если вы живете в Таиланде, можете рассмотреть покупку платы у INEX, но для всех остальных плату RP2350B-Plus-W можно найти за $11.42 на AliExpress , $18.23 на Amazon и $10.99 в магазине Waveshare .
