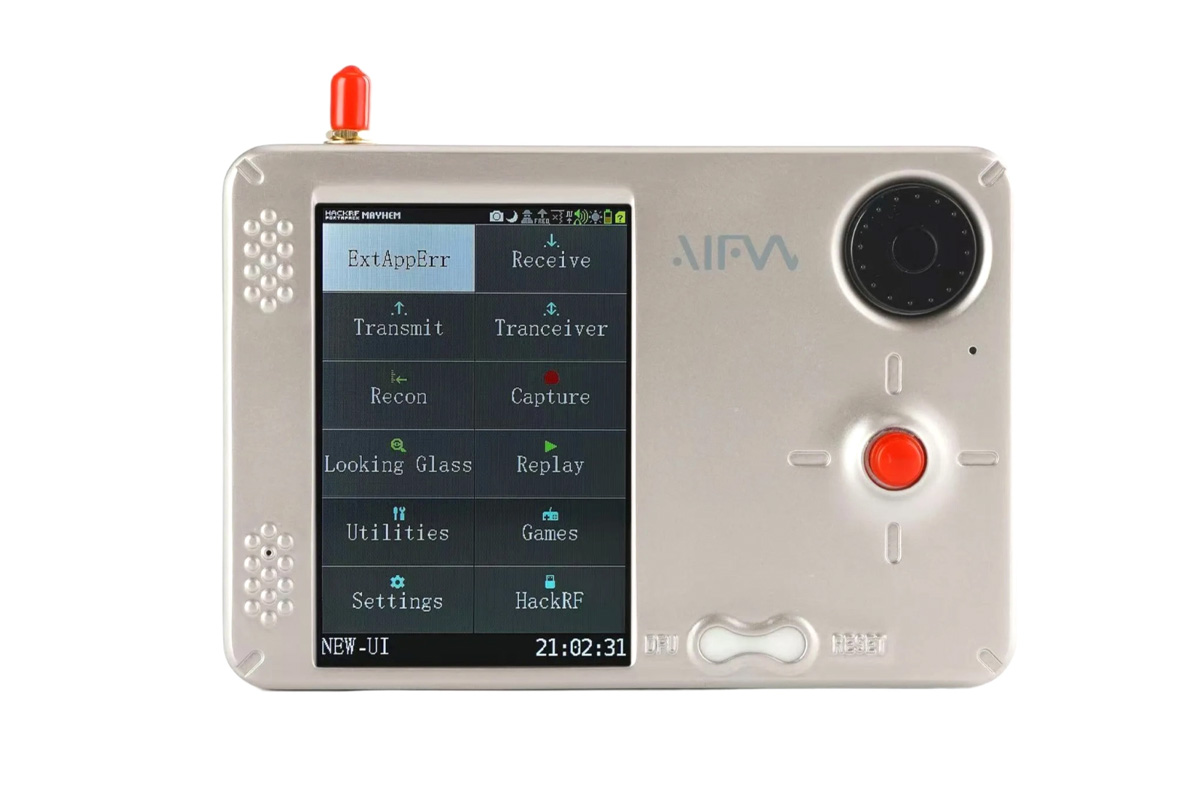

Разработанный OpenSourceSDRLab, PortaRF представляет собой открытое программно-определяемое радио (SDR), которое объединяет HackRF One и PortaPack H4M в единое устройство. Это автономное устройство, которое поддерживает передачу и прием радиосигналов от 1 МГц до 6 ГГц.
Традиционно портативная установка HackRF означала размещение PortaPack поверх основной платы. PortaRF заменяет это одной печатной платой, делая устройство более компактным, удобным в использовании и с улучшенным качеством сигнала. Также он добавляет больший дисплей, больше флеш-памяти и более емкий аккумулятор.
Технические характеристики PortaRF:
- МК – NXP LPC432 двухъядерный ARM Cortex M4/M0 ( LPC4320FBD144 ) микроконтроллер
- CPLD
- Xilinx XC2C64A CoolRunner-II
- AGM AG256SL100
- РЧ микросхемы
- Диапазон частот – 1 МГц – 6 ГГц (передача и прием)
- Память
- 2 МБ SPI Flash (W25Q16DV) обеспечивает больше места для прошивки Mayhem
- Слот для карт MicroSD
- Дисплей – 4,0-дюймовый IPS полнообзорный высококачественный резистивный сенсорный экран (обновлен по сравнению с оригинальным 3,2-дюймовым матовым экраном не IPS)
- Аудио
- Встроенные двойные отверстия для динамиков
- Разъем для наушников 3,5 мм
- USB – 1 порт USB Type-C для
- Расширение
- Разъем плата-к-плате для дополнительных плат
- Опциональная плата расширения AI MDK на базе ESP32-S3 (с вариантом платы расширения)
- Прочее
- Световодные колонки светодиодных индикаторов состояния
- Кнопки направления в стиле геймпада для сканирования спектра и навигации по интерфейсу
- Поворотная ручка для навигации
- Батарейка CR2032 для RTC
- Светодиоды питания, RX, TX, USB, RF, 1.8 В сверху
- Питание
- Порт USB Type-C для зарядки
- Литиевый аккумулятор 3000 мАч с защитой от перезаряда, переразряда, короткого замыкания и перегрузки по току
- Габариты — TBD
- Корпус — индивидуальная защелкивающаяся оболочка
Одним из уникальных дополнений PortaRF является плата расширения AI MDK. Она опциональна, и при выборе соответствующей версии устанавливается на заднюю сторону печатной платы. Она добавляет базовое голосовое управление (бета), позволяя выполнять такие действия, как пробуждение устройства, переключение приложений или перезагрузку с помощью голосовых команд.
Устройство поддерживает как прием, так и передачу. На стороне приема оно может захватывать и декодировать сигналы, такие как ADS-B, AIS, Bluetooth, NRF24L01, аналоговое телевидение, метеорологические радиозонды, TPMS и пейджеры. На стороне передачи оно может отправлять сигналы, такие как ADS-B, APRS, эмуляция брелоков, азбука Морзе, SSTV, RDS и OOK.
OpenSourceSDRLab поддерживает форк прошивки Mayhem, специально предназначенный для PortaRF, хотя он очень похож на основную ветку portapack-mayhem. Документацию по оборудованию, 3D-модели корпуса и бинарные файлы прошивки можно найти на репозитории OpenSourceSDRLab GitHub , а также в основном репозитории Mayhem Firmware .
Ранее были рассмотрены различные другие SDR, такие как Phase Loom , VU GPSDR , AntSDR E200 , и другие продукты, такие как uSDR , xSDR , и LimeSDR Micro, которые обычно требуют компьютер для работы или поставляются в форм-факторе M.2, подключаемом к ноутбуку или ПК для полноценного использования в качестве SDR.
PortaRF теперь доступен на AliExpress for about $285, и на OpenSourceSDRLab store по цене от $220 за стандартный комплект (устройство, кабель USB-C и антенна), в то время как версия AI MDK оценивается в $255. Заказы отправляются из Китая.
