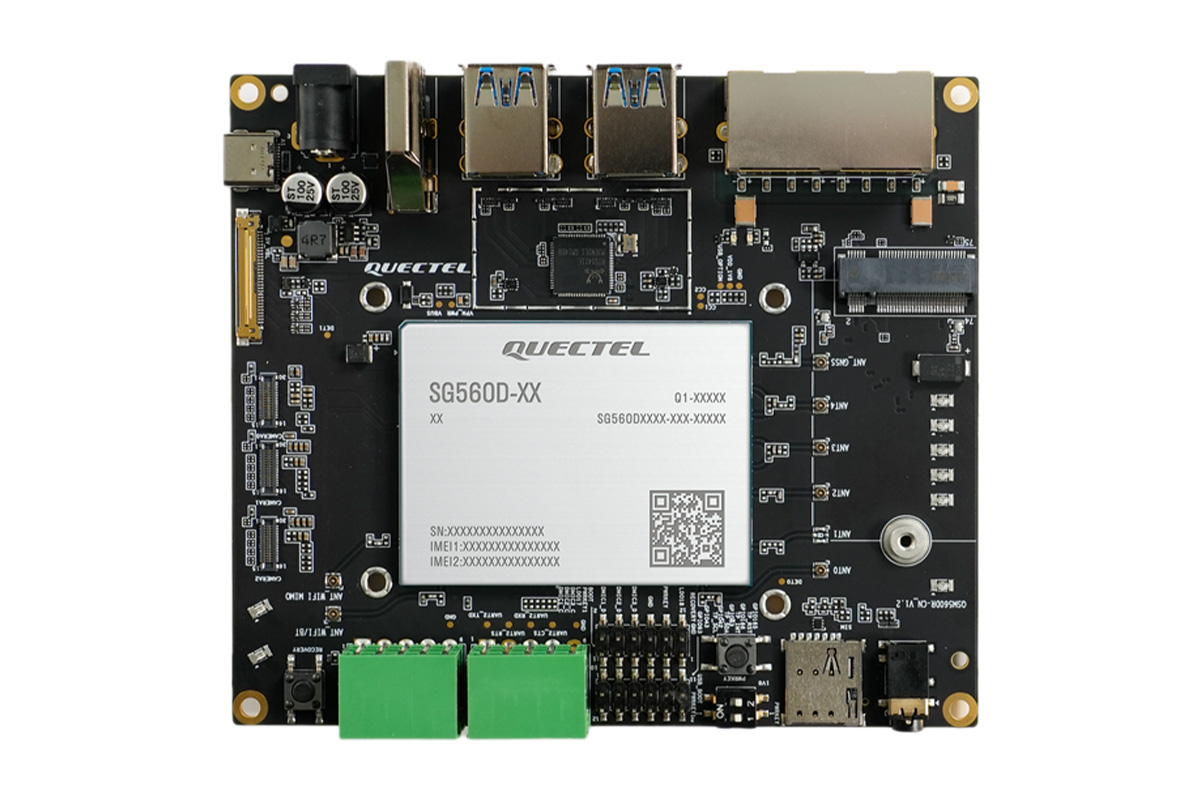

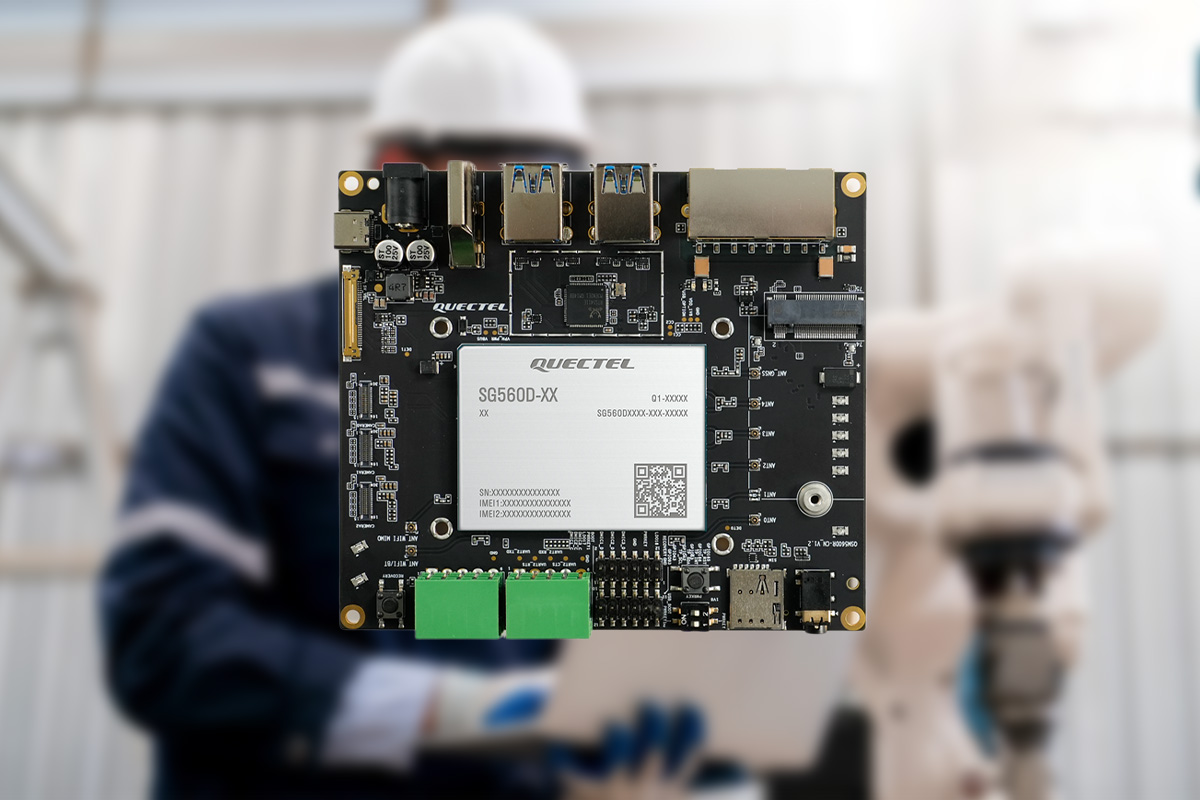

Quectel QSM560DR промышленный одноплатный компьютер на Qualcomm QCM6490/QCS6490 поддерживает Ubuntu, Android и Windows

Плата также включает три разъема для камер MIPI CSI, слот для карт microSD, GPIO, RS232/RS485, шину CAN, аудиовыход и разъем M.2 для расширения. Эти характеристики делают ее подходящей для робототехники, систем умной торговли, промышленных панелей управления и других высокопроизводительных систем AI на периферии.

Характеристики Quectel QSM560DR:

• Система на кристалле – Qualcomm QCS6490 (вариант WF) / QCM6490 (вариант CN)
  • ЦП – Восьмиядерный Kryo 670 с 1 ядром Gold Plus (Cortex-A78) @ 2.7 ГГц, 3 ядрами Gold (Cortex-A78) @ 2.4 ГГц, 4 ядрами Silver (Cortex-A55) @ до 1.9 ГГц
  • ГП – Adreno 643L @ 812 МГц с поддержкой Open GL ES 3.2, Open CL 2.0, Vulkan 1.x, DX FL 12
  • ЦСП – Hexagon DSP с dual HVX и 4K HMX
  • ВП – Adreno 633 с декодированием до 4K60 для H.264/H.265/VP9, кодированием до 4K30 для H.264/H.265; поддержка воспроизведения HDR10 и HDR10+
  • Spectra ISP – 64 МП / 36 + 22 МП / 3×22 МП при 30 кадр/с ZSL; 192 МП без ZSL
  • ИИ – AI Engine 6-го поколения, объединяющий Hexagon DSP с dual Hexagon Vector eXtensions (HVX), сопроцессором Hexagon (Hexagon CP) 2.0 и тензорным ускорителем Hexagon для производительности ИИ до 12 TOPS
• Оперативная память – 4 ГБ (по умолчанию) или 8 ГБ LPDDR4X
• Хранилище
  • 64 ГБ (по умолчанию), 128 ГБ или 256 ГБ (только вариант WF) UFS
  • Слот для карт MicroSD (SD 3.0)
• Интерфейсы дисплея
  • HDMI до 1080p60
  • eDP 1.4 до 4Kp30
• Интерфейсы камеры – 3 интерфейса камеры MIPI CSI
• Аудио
  • Разъем для наушников 3.5 мм
  • Аудиовыход HDMI
•   Подключение
  • Проводное – 2 порта Gigabit Ethernet RJ45
  • Беспроводное
    • 5G Sub-6 ГГц (SA/NSA) (только QSM560DR-CN)
      • DL — до 2.5 Гбит/с, UL до 900 Мбит/с
      • Для китайского и индийского рынков
    • Wi-Fi 6E (2.4/5/6 ГГц), 802.11a/b/g/n/ac/ax, DBS, 2×2 MU-MIMO
    • Bluetooth 5.2
    • GNSS – GPS, GLONASS, NavIC, BeiDou, Galileo, QZSS и SBAS (Встроенный высокочувствительный многоспутниковый приемник)
    • Антенны – 4 сотовые (только CN), 1 Wi-Fi/BT, 1 Wi-Fi MIMO, 1 GNSS
• USB
  • 4x порта USB 3.0 Type-A
  • 1x порт USB 2.0 Type-C для отладки/обновления
  • Порты Type-A и Type-C не могут использоваться одновременно из-за аппаратных ограничений
• Расширение
  • 7x GPIO, 1x RS-232, 1x интерфейс RS-485, 1x шина CAN, 2x DMIC
  • Слот M.2 для внешнего модуля 4G LTE со встроенным слотом SIM
• Прочее – Поддержка автоматического включения питания, Wake-on-LAN и сторожевого таймера
• Питание – вход постоянного тока 7–12 В (типично 12 В при 3 А)
• Габариты – 120,5 × 106 × 22,5 мм
• Рабочая температура – от −35°C до +75°C
• Вес – ~120 грамм
• Сертификации (уточняются)
  • CE, FCC, IC, UKCA, RCM, CCC
  • RoHS, REACH

Очевидно, что QSM560DR-CN включает полный модем 5G/LTE/WCDMA с поддержкой 4×4 MIMO и SIM, тогда как QSM560DR-WF представляет собой модель только с Wi-Fi/Bluetooth без сотовой связи, за исключением случая установки модуля M.2. Вариант WF также добавляет опциональную конфигурацию памяти 8 ГБ + 256 ГБ, недоступную в версии CN, что обеспечивает большую гибкость для глобальных развертываний, не требующих мобильных сетей.

В плане программной поддержки обе версии поставляются с Ubuntu 20.04 в качестве основной стабильной ОС, тогда как Android 13 и Windows отмечены как находящиеся в разработке. Другие функции, такие как обновление прошивки, отладка через USB и общая поддержка BSP, одинаковы для обеих моделей, но специфическое для сотовой связи программное обеспечение (функции модема, настройка MIMO и API подключения) применяется только к версии CN.

Ранее рассматривалась плата Particle Tachyon на базе QCM6490 , где также отмечалось, что Ubuntu 20.04 в настоящее время обеспечивает наиболее надежную работу. Образы Ubuntu 24.04 улучшаются, но некоторые функции, особенно поддержка модема 5G и ускорение GPU, могут оставаться неполными на определенных платах. Вероятно, поэтому многие производители продолжают поставлять 20.04 в качестве ОС по умолчанию.

Помимо Tachyon и Quectel SBC, были рассмотрены несколько других Edge AI SBC на базе Qualcomm QCM/QCS6490, включая   Radxa Dragon Q6A с LPDDR5, несколькими разъемами CSI и опциональным хранилищем SSD,   Thundercomm Rubik Pi 3 Pico-ITX SBC с совместимостью Raspberry Pi HAT, и Avnet Vision AI Dev Kit с системой-на-модуле Smart Mobility ARChitecture (SMARC).

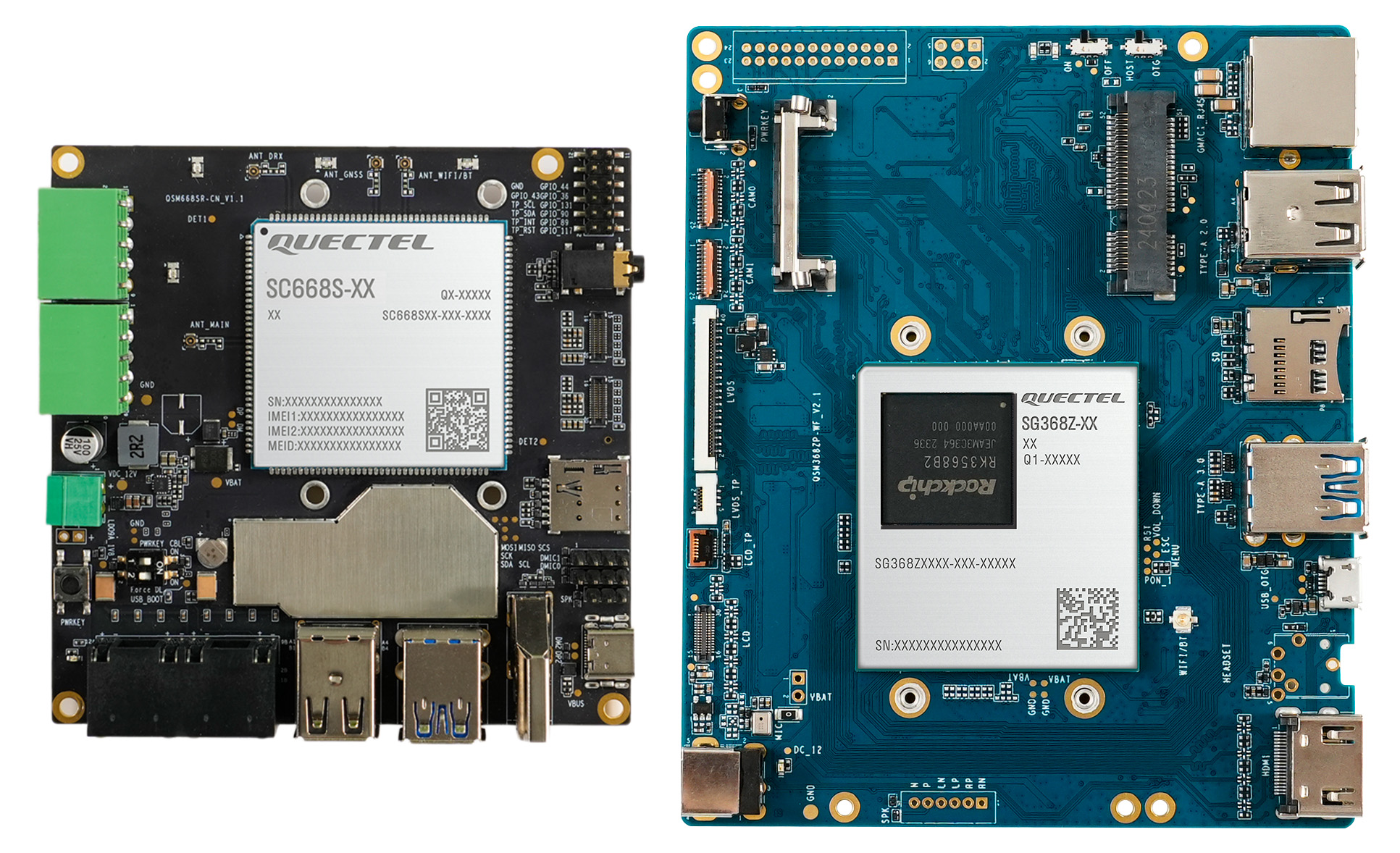

В недавнем анонсе Quectel не только представила промышленную Edge AI SBC QSM560DR, но и анонсировала QSM668SR и QSM368ZP-WF – две компактные ARM-базированные SBC, ориентированные на более легкие edge-AI и мультимедийные приложения. QSM368ZP-WF построена на базе Rockchip RK3568 с NPU 1 TOPS, выводом на три дисплея и встроенным Wi-Fi 5 для экономически эффективных промышленных или рекламных workloads. QSM668SR, на платформе Qualcomm QCM6125, предлагает восьмиядерный CPU Kryo 260, NPU 1.1 TOPS, подключение LTE Cat 4 и широкие варианты периферии, что делает ее гибким выбором для мобильных терминалов, шлюзов и энергоэффективных пограничных устройств.

Как обычно, предпринята попытка найти ссылки для покупки плат. QSM560DR уже доступна на 4GLTEMALL за $549 и Alibaba за $310–380 , тогда как QSM368ZP-WF и QSM668SR все еще находятся на этапе «только что выпущены» – пока не доступны в DigiKey или Mouser. Типичный цикл выпуска Quectel: одна модель быстро выходит на рынок, остальные следуют в ближайшие недели через официальных партнеров. Дополнительная информация доступна на странице продукта .
