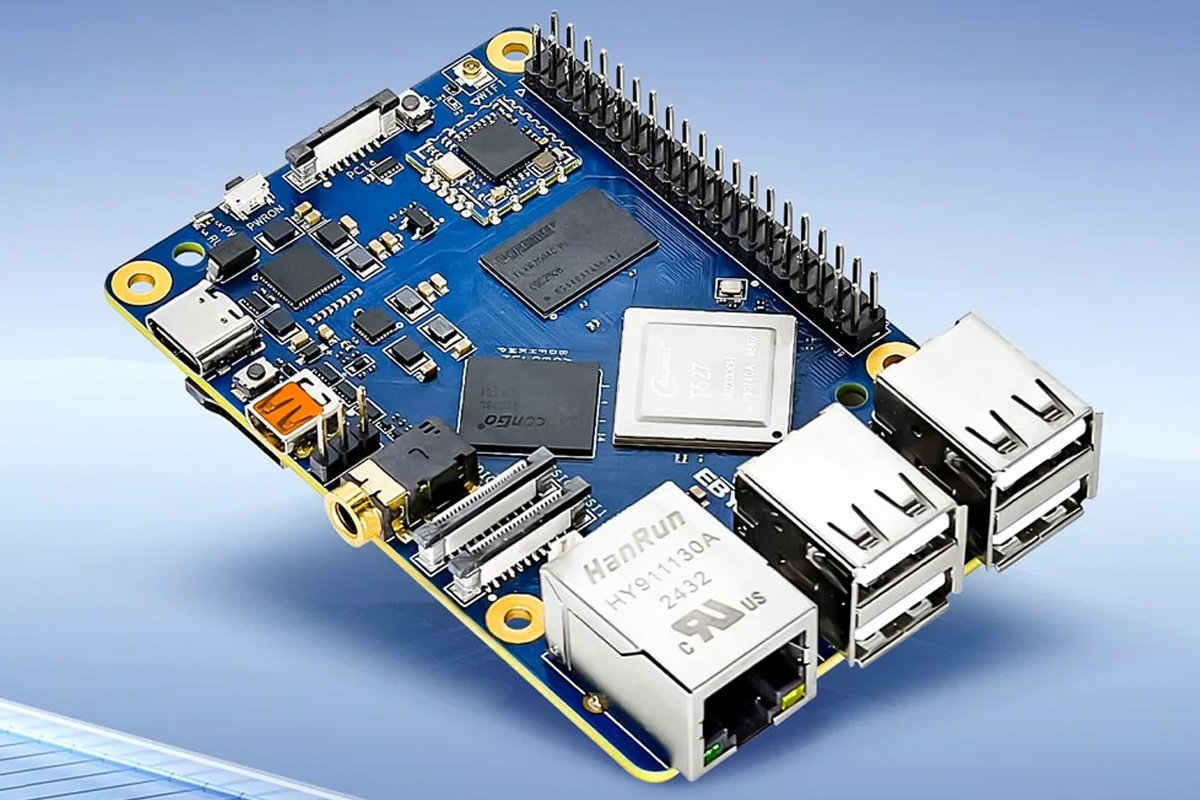

Промышленный SBC, аналогичный Raspberry Pi, на базе Allwinner A527/T527, с поддержкой двух камер и ускорением AI

Плата поддерживает до 4 ГБ оперативной памяти LPDDR4, 32 ГБ встроенной памяти eMMC и расширение через MicroSD. Варианты вывода изображения включают HDMI 2.0 и 4-канальный интерфейс MIPI DSI, обеспечивающий вывод двух 4K сигналов, в то время как два 4-канальных коннектора MIPI CSI позволяют одновременно подключать камеры. Варианты подключения включают Gigabit Ethernet, Wi-Fi 4, Bluetooth 4.2 и слот PCIe 2.1 x1 для высокоскоростного расширения. Также имеются четыре порта USB 2.0, интерфейс питания Type-C и 40-контактный GPIO-заголовок, совместимый с Raspberry Pi.

Характеристики одноплатной системы EBYTE на базе Allwinner A527/T527:

• Система на кристалле – Allwinner T527 (промышленный) / Allwinner A527 (коммерческий)
  • ЦП
    • Восьмиядерный процессор Arm Cortex-A55 с четырьмя ядрами @ 1,80 ГГц (T527) или 2,0 ГГц (A527) и четырьмя ядрами @ 1,42 ГГц
    • Ядро RISC-V XuanTie E906 до 200 МГц
  • ГП – Arm Mali-G57 MC1 с поддержкой OpenGL ES 3.2/2.0/1.1, Vulkan 1.1/1.2/1.3, OpenCL 2.2
  • ЦСП – 600 МГц HIFI4 Audio DSP
  • Ускоритель ИИ – Опционально, до 2 TOPS NPU в варианте T527MN
• Системная память – 2 ГБ или 4 ГБ LPDDR4
• Память

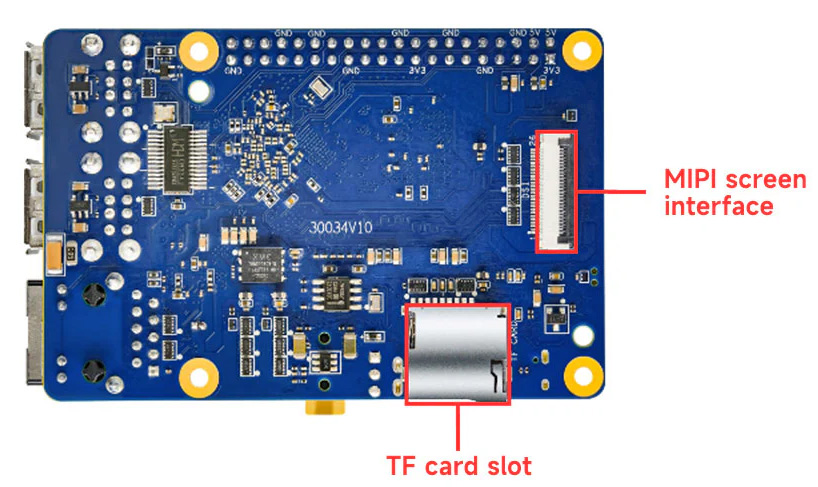

  • Слот для карты MicroSD (кроме варианта ECB32-PBTN4E32-N)
  • Встроенная память 32 ГБ eMMC (только модель ECB32-PBTN4E32-N)
• Интерфейсы отображения
  • Порт Micro HDMI 2.0 (4K @ 60 кадр/с для 2D, 4K @ 30 кадр/с для 3D)
  • 26-контактный MIPI DSI, 4-канальный интерфейс (1920×1200 @ 60 кадр/с)
  • Вывод на два дисплея через HDMI + MIPI DSI
• Интерфейс камеры
  • 2 порта камеры MIPI CSI (22-контактные, 4-канальные) (2,0 Гбит/с на порт)
  • Совместимость с камерами Raspberry Pi
• Аудио
  • Встроенный аудиоинтерфейс
  • I2S2 для подключения аудиокодека
• Сетевые подключения
  • Gigabit Ethernet с коннектором RJ45 HanRun HY911130A со встроенным трансформатором
  • Wi-Fi и Bluetooth (IEEE 802.11b/g/n, BLE 4.2) через модуль Ebyte
• USB
  • 4 порта USB 2.0 хост
  • Порт USB Type-C для подачи питания 5В и поддержки USB-устройств
• Расширение
  • Интерфейс FPC PCIe 2.1 x1 (5 Гбит/с/канал), совместимый с аксессуарами Raspberry Pi PCIe
  • 40-контактный GPIO-заголовок, совместимый с GPIO-заголовком Raspberry Pi, с поддержкой 1x SPI, 1x I2S, 2x I2C, 2x CAN (TTL), 5x UART, ШИМ, GPIO, VIN и GPADC
• Прочее
  • Сторожевой таймер
  • Держатель батареи RTC на 2 контакта 1,25 мм для поддержки RTC
  • Индикаторы питания и состояния работы (одна двухцветная светодиодная лампа)
  • Кнопки питания, сброса и загрузки
  • Защита от электростатического разряда и TVS на всех интерфейсах
  • Последовательный порт для отладки
• Питание – Вход постоянного тока 5В через порт USB Type-C (совместно с функцией USB-устройства)

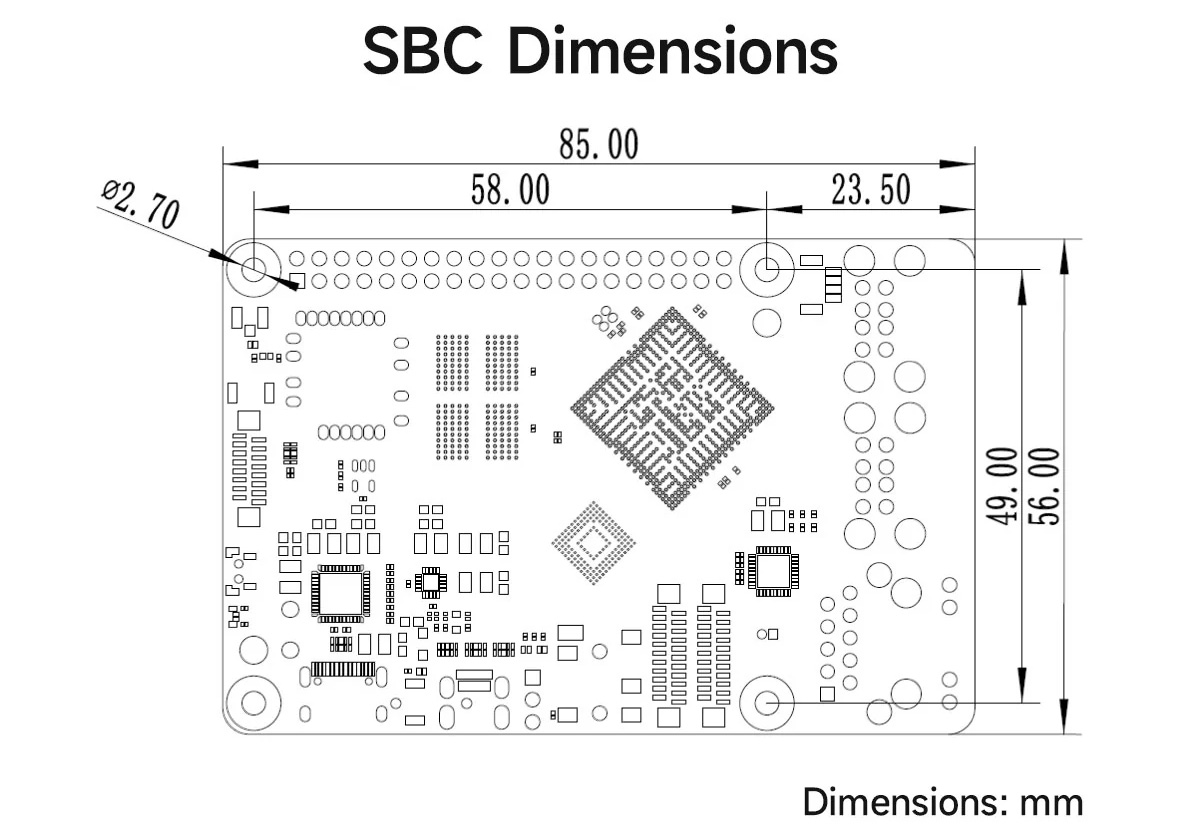

• Габариты – 85 × 56 мм (как у Raspberry Pi 5)
• Температура – от −25°C до +85°C

Существует несколько версий одноплатной системы на базе трех версий системы на кристалле. Allwinner A527 используется в моделях ECB32-PBA2-N и ECB32-PBA4-N с памятью LPDDR4 2 ГБ или 4 ГБ соответственно, но требует карты MicroSD для ОС и не имеет NPU. Allwinner T527M используется в промышленных платах ECB32-PBT2-N и ECB32-PBT4-N, которые поставляются с той же конфигурацией памяти, хранилища и NPU, что и модели A527. Allwinner T527MN представлен в ECB32-PBTN4E32-N с памятью LPDDR4 4 ГБ, встроенной флеш-памятью eMMC 32 ГБ и NPU 2 TOPS для обработки ИИ.

Программная поддержка включает системы Linux, Debian и Buildroot со средами Wayland, Qt и Python. Плата работает на ядре Linux 5.15.147 с U-Boot 2018.07 и Buildroot SDK 202205. Для облегчения процесса разработки компания предоставляет исходный код SDK, включая SPL, U-Boot, ядро и драйверы BSP для аудио, CAN, GPIO, дисплея, PCIe и других интерфейсов. Модель T527MN добавляет поддержку фреймворков ИИ для TensorFlow, Keras, ONNX и Caffe. Компания также предоставляет такие инструменты, как PhoenixSuit и PhoenixCard для прошивки, а также драйверы YUV Player и CH341SER. Платформа проверена 72-часовым тестом на выносливость, 3000 циклами включения/выключения питания и полными тестами стабильности ввода-вывода. Все руководства по продукту, файлы аппаратного обеспечения и другая информация, связанная с программным обеспечением, доступны в разделе загрузки страницы продукта . Однако при попытке скачать программный пакет произошло перенаправление на Baidu, поэтому загрузить файлы и проверить заявления о программной поддержке не удалось.

Уже существуют другие одноплатные системы на базе Allwinner A527/T527, и помимо Walnut Pi 2B и Orange Pi 4A, отмеченных во введении, другие варианты включают одноплатную систему с открытым аппаратным обеспечением Avaota A1   и Radxa Cubie A5E.

Одноплатные системы EBYTE на базе Allwinner A527/T527 доступны на AliExpress , где ECB32-PBT4-N с системой на кристалле Allwinner T527M стоит около 81,99 долларов США, а ECB32-PBTN4E32-N с системой на кристалле T527MN стоит около 89,79 долларов США. Компания также продает модуль MIPI to HDMI за 8,49 долларов США для добавления дополнительного порта HDMI на платы. Наконец, платы разработки также доступны в магазине Ebyte , но на момент написания статьи там отсутствуют в наличии.
