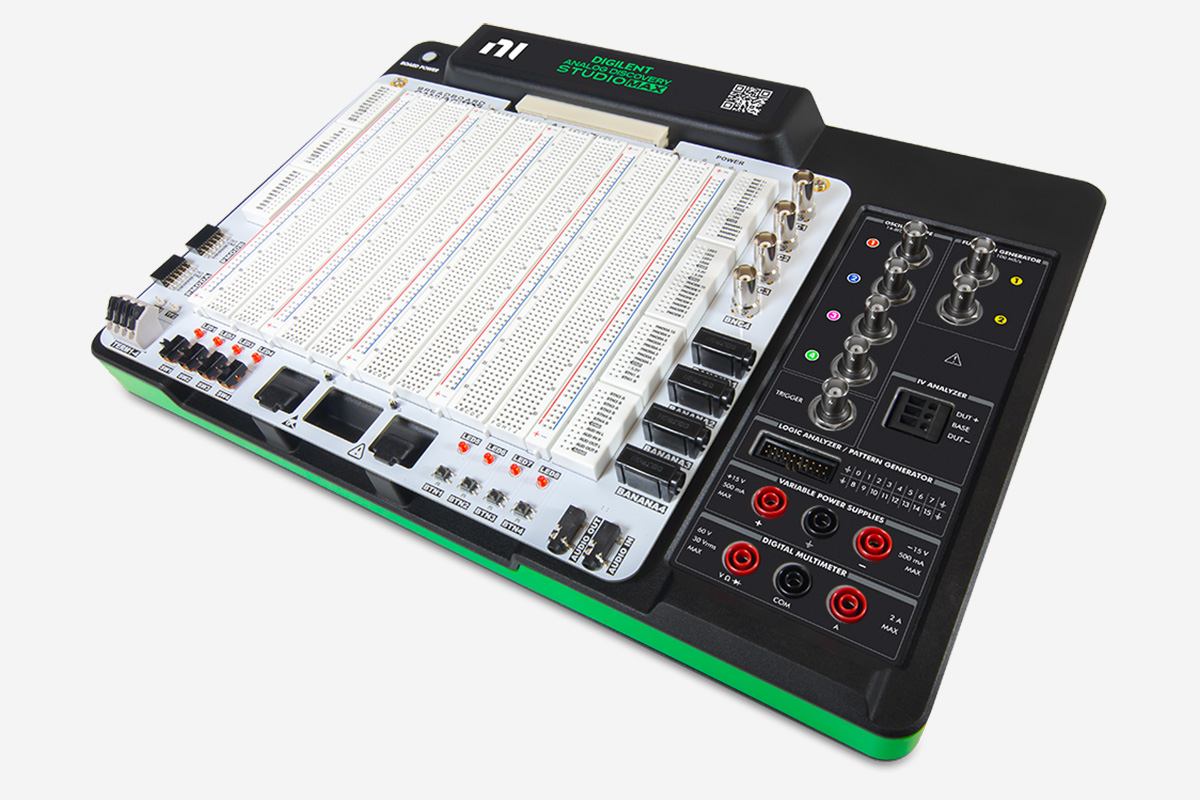

Analog Discovery Studio Max (ADS Max) — это многофункциональный комплект для обучения электронике с четырьмя макетными платами, разработанный Digilent для академических и инженерных экспериментов. Спроектированный как для аудиторного, так и для дистанционного обучения, он объединяет функциональность 14 основных приборов в одном устройстве, что делает его идеальным для проектирования схем, анализа сигналов и обучения встраиваемым системам.
Приборы включают осциллограф, генератор сигналов, логический и спектральный анализаторы, мультиметр, программируемые и статические источники питания, а также анализатор протоколов. Он поддерживает программное обеспечение WaveForms, LabVIEW, C и Python для управления и анализа данных. С осциллографом 100 Мвыб/с, 14-битным, источниками питания ±15 В, 16 каналами цифрового ввода/вывода и WaveForms SDK он предоставляет полноценную экосистему для обучения и экспериментов.
Характеристики Analog Discovery Studio Max:
- Основные приборы
- Осциллограф
- 4 однополярных канала BNC, разрешение 14 бит (16 бит с усреднением)
- Диапазон входного напряжения ±25 В (макс. 50 В пик-пик), полоса пропускания 50 МГц @ –3 дБ
- 100 Мвыб/с на канал, входное сопротивление 1 МОм ‖ 15 пФ
- Защита от перенапряжения ±50 В пост. тока или ±30 В среднекв. значения
- Связь по постоянному/переменному току, 200 мкВ/дел – 5 В/дел
- Генератор произвольных сигналов
- 2 канала BNC, выход ±10 В, разрешение 14 бит
- Полоса пропускания 15 МГц с –3 дБ, частота дискретизации 100 Мвыб/с
- Смещение постоянного тока ±10 В, макс. выходной ток 30 мА
- Поддерживает синус, меандр, пилу, АМ/ЧМ модуляцию и пользовательские сигналы
- Логический анализатор
- 16 настраиваемых линий ввода/вывода КМОП 3,3 В (с допуском 5 В)
- До 100 Мвыб/с на канал
- Поддерживает SPI, I²C, UART, CAN, I²S, SWD, JTAG, 1-Wire и др.
- Дополнительные 8 выводов DIO доступны через Canvas (дополнительно)
- Генератор цифровых последовательностей
- Использует общие выводы DIO, частота дискретизации до 100 Мвыб/с
- Генерирует тактовые сигналы, счетчики, ROM-логику, случайные последовательности и пользовательские цифровые данные
- Цифровой мультиметр (DMM)
- Разрешение 4½ разряда
- Диапазон напряжения постоянного тока 50 мВ – 50 В (точность 0,1–0,2 %)
- Диапазон напряжения переменного тока 50 мВ среднекв. – 30 В среднекв. (точность 0,1–0,2 %, 40 Гц–8 кГц)
- Макс. ток постоянного/переменного тока 2 А (точность 0,1 %)
- Сопротивление 50 Ом – 50 МОм (точность 0,1–1 %)
- Поддерживается проверка диодов и целостности цепи
- Анализатор ВАХ/импеданса
- Развертка напряжения ±10 В, диапазон тока ±30 мА
- Диапазон частот 1 Гц – 15 МГц
- Диапазон емкостей 50 пФ – 500 мкФ
- Диапазон индуктивностей 10 мкГн – 100 мГн
- Трассировка диодов и транзисторов (NPN/PNP/ПТ)
- Спектральный / сетевой / анализаторы протоколов
- Спектральный анализатор с диапазоном 0 Гц – 50 МГц, режимы БПФ и CZT
- Сетевой анализатор с диапазоном частот 20 мкГц – 10 МГц
- Анализатор импеданса с диапазоном 20 мкГц – 10 МГц, несколько режимов отображения
- Анализатор протоколов SPI, I²C, UART, CAN, CEC, SWD, AVR
- Осциллограф

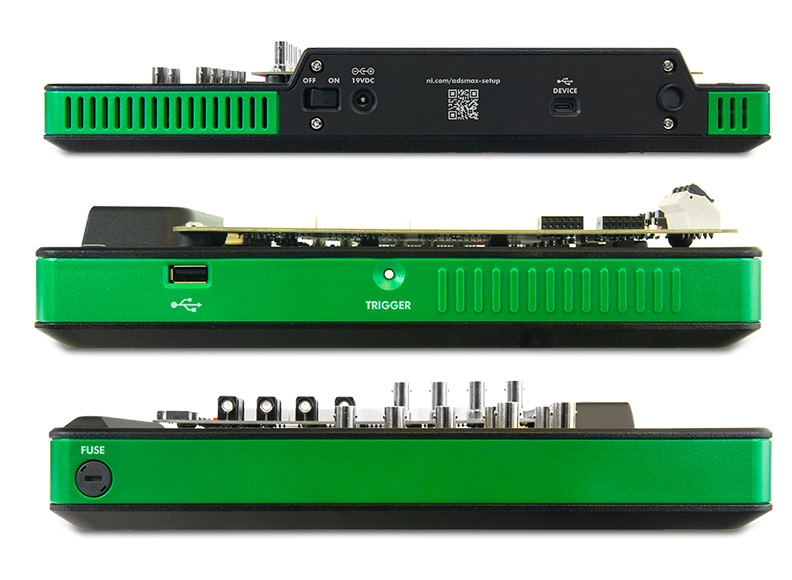

- USB
- USB 2.0 Type-C (режимы хоста и устройства)
- Встроенный USB-концентратор для Canvas и внешних устройств (выход 900 мА)
- Выводы данных USB и выводы VBUS подключены к выводам разъема PCI для использования с Canvas
- Расширение – разъем PCI для плат расширения canvas
- Прочее
- Поддерживает Canvas Max с 4 макетными платами, портами Pmod, переключателями, кнопками и светодиодами
- Внешний триггерный ввод/вывод с разрешением 10 нс
- Поддерживает перекрестную синхронизацию между аналоговыми и цифровыми каналами
- Питание
- Входное питание – 19 В постоянного тока, 4,74 А (адаптер в комплекте)
- 2 регулируемых шины с +1 В до +15 В / –1 В до –15 В, макс. ±500 мА
- 4 фиксированных шины: +15 В (500 мА), –15 В (500 мА), +5 В (2 А), +3,3 В (310 мА)
- Пупилляция ≤150 мВ пик-пик (полоса 20 МГц), защита от короткого замыкания
- Потребление – макс. 76 Вт / типично 20 Вт
- Габариты – 390,9 x 266,8 x 55,1 мм (Д × Ш × В)
- Температура
- Эксплуатация – 10 °C – 35 °C
- Хранение – –20 °C – 70 °C
- Влажность – 10% – 90% (без конденсата), высота ≤ 5000 м
- Вес – 2,86 кг (базовый блок), 3,49 кг с Canvas Max
- Сертификации – CE / KC EMC Certified, соответствует требованиям по экологии и безопасности
- Максимальная высота – 5000 м

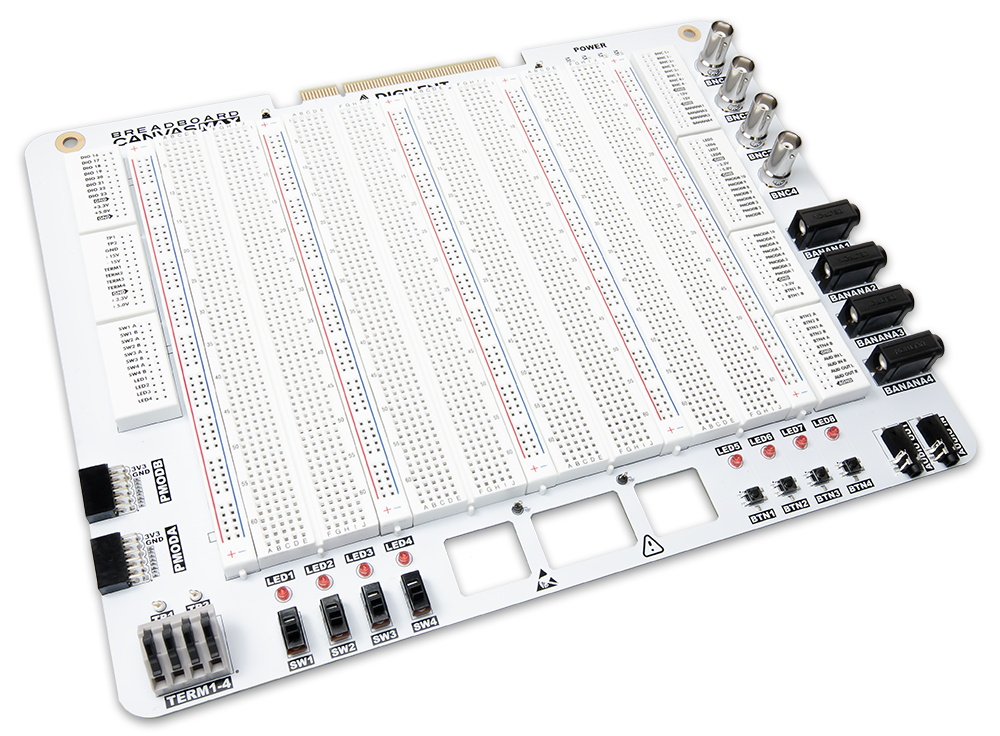

Analog Discovery Studio Max поставляется с Analog Discovery Studio Canvas Max, но также продается отдельно. Canvas Max — это основная плата для сборки и тестирования схем, с четырьмя макетными платами, соединениями питания, кнопками, светодиодами и портами ввода/вывода. Её можно приобрести отдельно как замену или для использования с другими платами canvas.

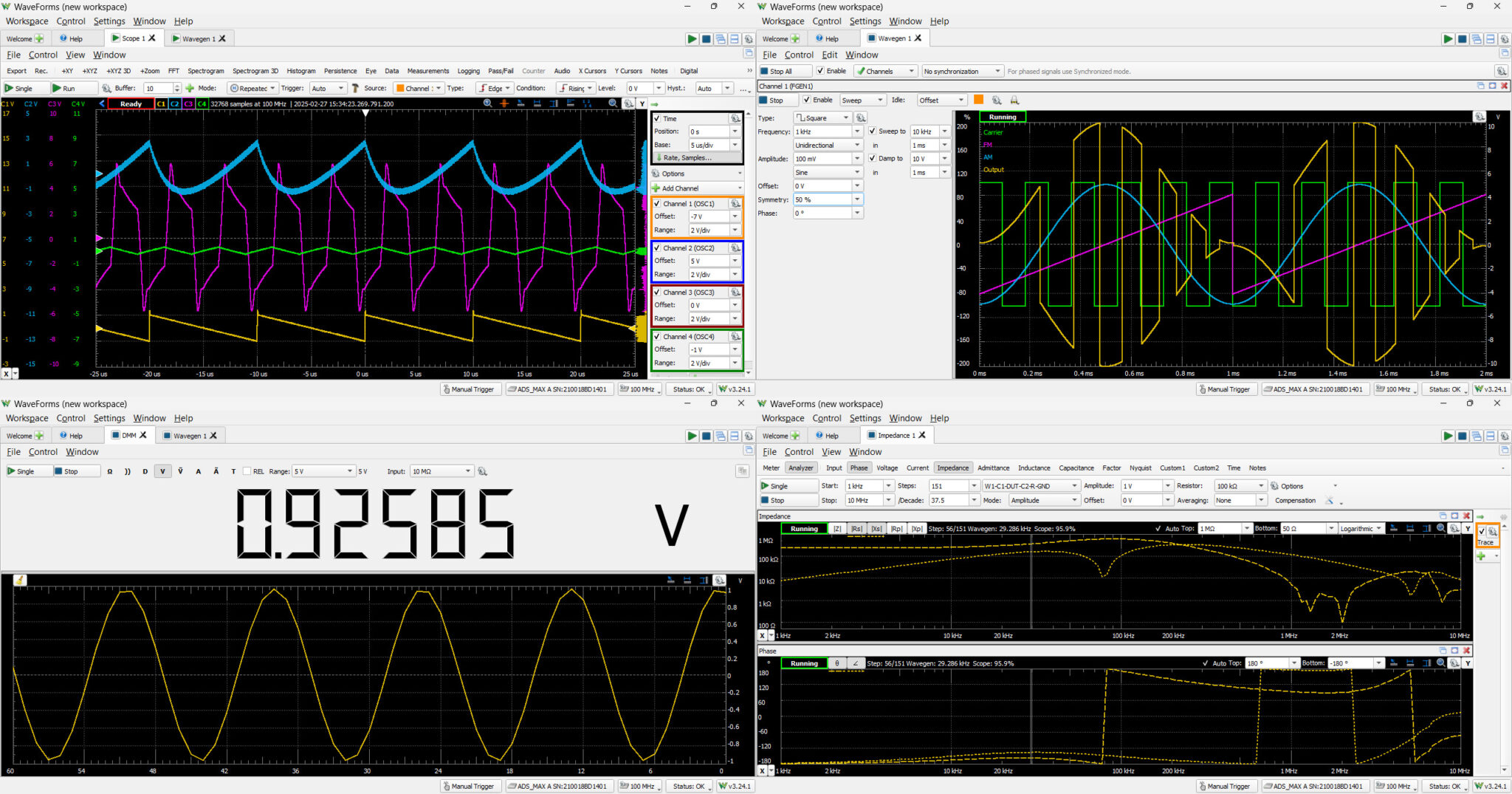

Комплект для обучения электронике ADS Max полностью поддерживается программным обеспечением Digilent WaveForms для Windows, macOS и Linux, с поддержкой приборов, таких как осциллограф, генератор сигналов и логический анализатор. Компания также предоставляет WaveForms SDK , который позволяет пользователям управлять устройством с помощью Python, C/C++, C# или Visual Basic. Наконец, LabVIEW WaveForms Toolkit позволяет легко интегрироваться с инструментами LabVIEW для сбора и анализа данных. Дополнительная информация доступна на странице ресурсного центра компании.
Analog Discovery Studio Max можно приобрести напрямую в магазине Digilent за $2115,00 . Analog Discovery Studio Canvas Max также продается отдельно за $200 как замена или дополнительная плата для системы Analog Discovery Studio Max. Региональные кабели питания (США, ЕС, Великобритания) и дополнительные комплекты пробников или кабелей продаются отдельно.
