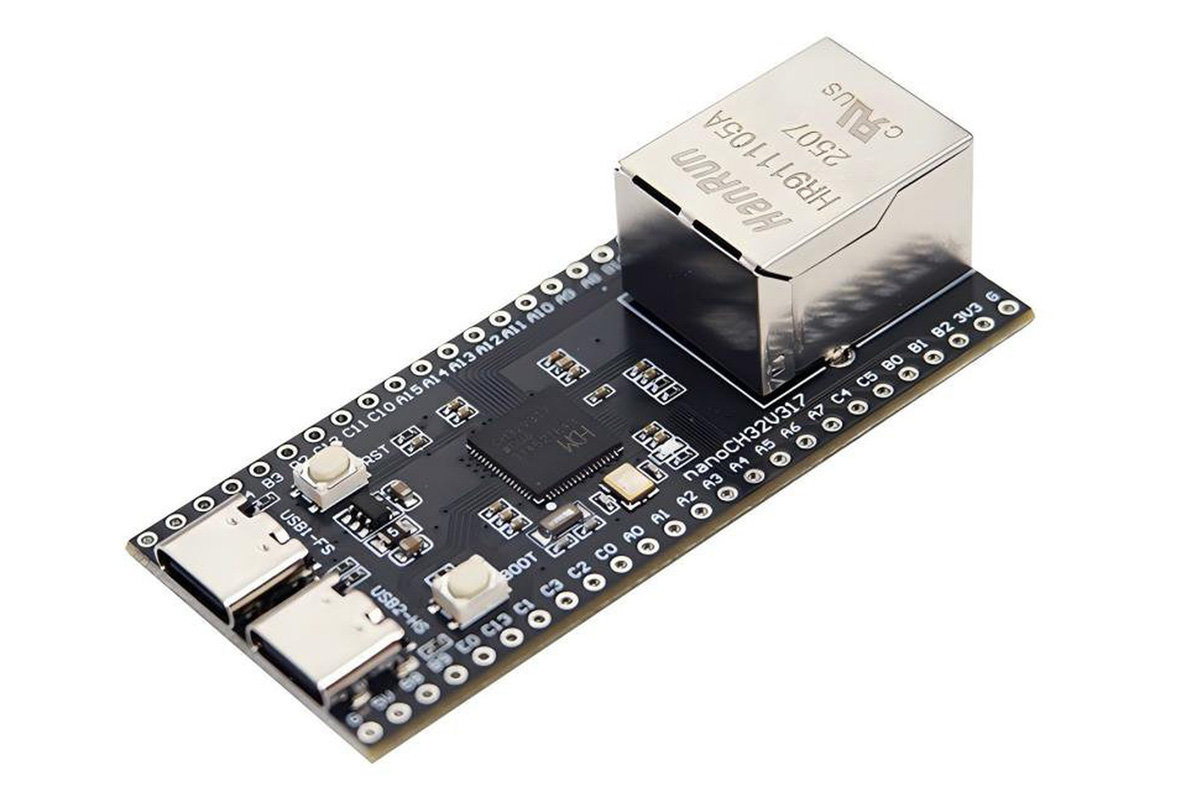

nanoCH32V317 от MuseLab — это недорогая плата разработки на RISC-V, предназначенная для прототипирования встраиваемых систем и обучения. Основана на микроконтроллере WCH CH32V317WCU6 с тактовой частотой 144 МГц. Эта плата разработки подходит для различных проектов в области встраиваемых систем, IoT, прототипирования и автоматизации.

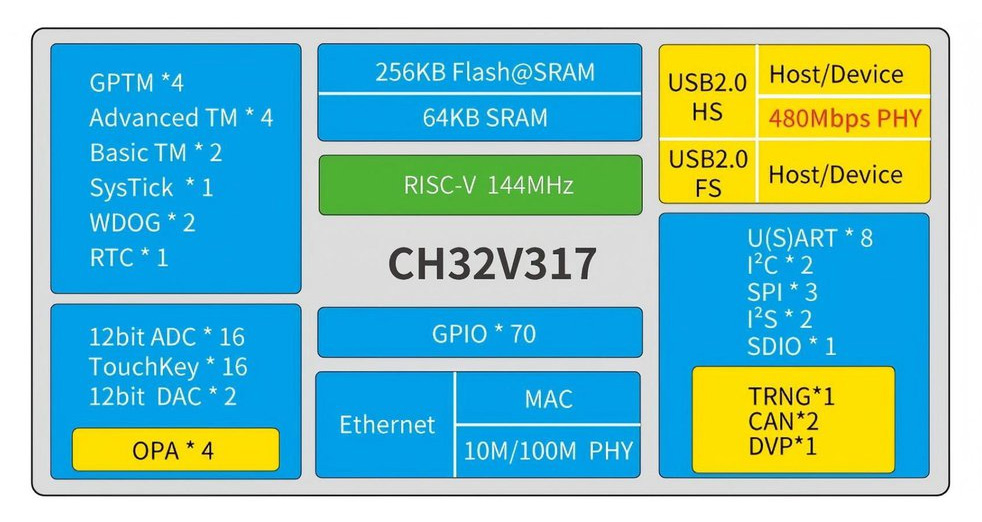

Другие особенности платы разработки включают контроллер USB 2.0 высокоскоростной и полноскоростной, Ethernet MAC 10/100 Мбит/с с PHY, SDIO и интерфейс DVP для цифрового видеоввода, а также расширенные таймеры ШИМ для управления двигателями. Плата также включает основной кристалл 8 МГц и кристалл RTC 32,768 КГц. Для программирования она включает два интерфейса USB Type-C, USB ISP, а также порт SWD.

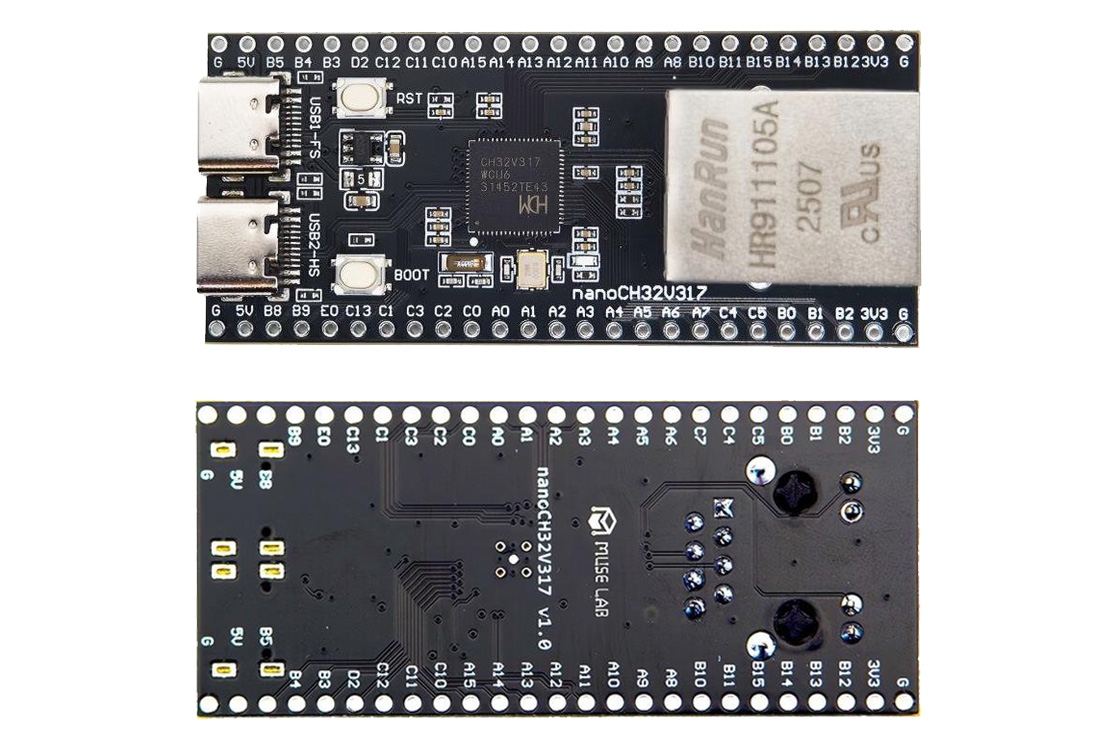

Характеристики платы nanoCH32V317:
- Микроконтроллер – WCH CH32V317WCU6
- 32-разрядное ядро RISC-V с тактовой частотой до 144 МГц
- Контроллеры USB 2.0 High-Speed (HS) и Full-Speed (FS)
- Интегрированный Ethernet MAC + PHY 10/100 Мбит/с
- Поддержка интерфейса DVP, SDIO и расширенных таймеров ШИМ для двигателей
- Память – До 64 КБ SRAM
- Накопитель – До 256 КБ Flash
- Сети – Порт Ethernet RJ45 10/100 Мбит/с со встроенным трансформатором
- USB – 2 порта USB Type-C для питания и программирования (1 высокоскоростной и 1 полноскоростной)
- Расширение – 2 25-контактных разъема с GPIO, ADC, UART, SPI, I²C, PWM, +5В, +3.3В и GND
- Программирование и отладка – Интерфейс SWD для отладки/программирования
- Разное
- Синий светодиод (D1, подключен к GPIO)
- Светодиоды состояния (LED0, LED1)
- Светодиод индикации питания
- Кнопки Boot и Reset
- Питание
- Вход 5В через USB Type-C
- Стабилизатор 3.3В (ME6211C33M5G) на плате
- Габариты – Уточняются
В плане программной поддержки, плата разработки nanoCH32V317 может программироваться с помощью IDE MounRiver Studio от WCH, которая работает в средах Windows, Linux и macOS. IDE оптимизирована для архитектуры RISC-V от WCH, и можно создавать, компилировать и отлаживать приложения на C/C++. Прошивку можно запрограммировать через WCHISPStudio по интерфейсу USB или через SWD с помощью отладчика WCH-Link. Дополнительная информация, включая примеры проектов, справочные руководства, схемы и библиотеки периферии, доступна в репозитории GitHub nanoCH32V317 .
Ранее микроконтроллер WCH CH32V307 стал очень популярным благодаря своей низкой стоимости, разнообразной периферии и простоте использования, и были представлены различные платы разработки на RISC-V на основе микроконтроллеров WCH, такие как плата разработки CH32-Ant , Phyx LANA-TNY и CAPUF Embedded CH32V003 Dev Kit , но впервые представлена плата разработки для микроконтроллера CH32V317, которая оснащена Ethernet PHY, двумя USB, SDIO и поддержкой DVP.
Плата разработки nanoCH32V317 доступна на AliExpress по цене от $8,07 только за плату. Комплект с кабелем USB Type-C и отладчиком WCH-LinkE оценивается в $13,31, а дополнительные скидки доступны при оптовых покупках. Она также представлена в магазине Tindie компании с аналогичными вариантами комплектов, но по несколько более низким ценам.
