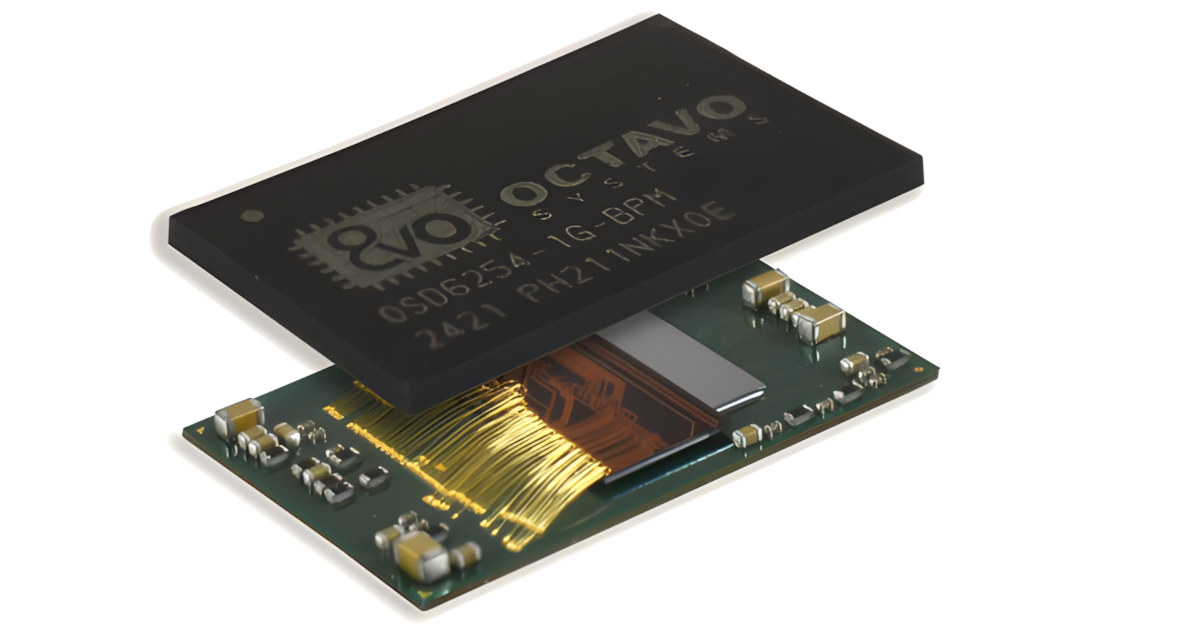

Octavo OSD62x-PM System-in-Package (SiP) интегрирует Texas Instruments AM62x четырехъядерный Cortex-A53 SoC, до 2 ГБ памяти DDR4 и необходимые пассивные компоненты в крошечный корпус BGA размером 14×9 мм.
Это уменьшенная и более доступная версия Octavo OSD62x SiP (21×21 мм) с SoC AM62x, DDR4, PMIC, EEPROM и опциональными интеграциями. Оба решения OSD62x и OSD62x-PM были упомянуты в предыдущей статье, но теперь они доступны для покупки, а оценочная плата OSD62-PM-BRK также готова к отгрузке.
Характеристики Octavo OSD62x-PM:
- SoC – Texas Instruments AM62x (AM623/AM625)
- ЦП – До 4x Arm Cortex-A53 @ 1.4 ГГц
- МКУ – Arm Cortex-M4F
- ГП – 3D графика до 2048×1080 @ 60 кадр/с (только AM625)
- Интерфейсы накопителей – 1x eMMC, 2x SDIO, 1x GPMC
- Дисплейный интерфейс – 24-бит RGB MIPI DPI и OLDI/LVDS до 1080p60
- Интерфейс камеры – 1x MIPI CSI-2 с DPHY 1.2
- Сетевая подсистема – 2x 10/100/1000M Gigabit Ethernet с поддержкой TSN
- USB – 2x интерфейса USB 2.0
- PRU-ICSS
- Другие периферийные устройства
- 9x UART, 5x SPI, 6x I2C, 3x McASP
- 3x ePWM, 3x eQEP, 3x eCAP
- 3x CAN-FD
- Системная память – DDR4 в корпусе
- Пассивные компоненты
- Корпус – BGA 14 x 9 мм, 500 выводов, шаг выводов 0.5 мм
- Температурный диапазон – от -40° до 85°C
Octavo Systems также разработала открытую оценочную плату OSD62-PM-BRK с полными схемами, перечнем элементов, файлами разводки и поддержкой Yocto, TI SDK и Linux (Debian) BSP. Для получения дополнительной информации об аппаратном и программном обеспечении рекомендуется ознакомиться с руководством по началу работы .
Характеристики OSD62-PM-BRK:
- SiP – OSD6254-1G-IPM
- SoC – TI AM6254 четырехъядерный Arm Cortex-53 + M4F SoC
- Память – 1 ГБ DDR4 (x16)
- Пассивные компоненты
- Накопитель – Слот для карт MicroSD
- Дисплей – Интерфейс OLDI / LVDS
- Камера – Разъем CSI
- USB – 2x разъема USB-C
- Расширение – 2x 80-контактных разъема с шагом 2.54 мм, совместимых с до 2x плат MikroE Click с левой и правой сторон
- Отладка – Разъем JTAG (не установлен), 3-контактный заголовок UART
- Разное
- Кнопка сброса
- Пользовательские светодиоды
- Генераторы
- Питание
- 5 В через порт USB-C
- Микросхема управления питанием TPS65219
- Габариты – 101.6 x 30.48 мм (4-слойная конструкция PCB)
Хотя SiP OSD62x-PM может использоваться для любых встраиваемых проектов на Linux, он особенно хорошо подходит для человеко-машинных интерфейсов (HMI) с двумя экранами, систем edge AI и машинного зрения, автоматизации зданий и промышленных контроллеров, а также для ограниченных по пространству робототехнических и IoT-шлюзов.
Octavo OSD6254-1G-IPM SiP можно приобрести на Digikey ($29.23) и Mouser ($35.58), при этом цена снижается до $24.68 за единицу при заказе от 100 штук. Оценочная плата OSD64x-PM-BRK указана примерно за $115 , но в настоящее время отсутствует на складе. Дополнительная информация доступна на страницах продукта для SiP и оценочной платы .
