Banana Pi BPI-F4 – это компактная плата для разработки промышленного класса периферийного ИИ, построенная на базе четырехъядерного SoC Sunplus SP7350 (Cortex-A55) с нейропроцессором 4.1 TOPS. По сравнению с одноплатной системой BPI-F2S на базе SunPlus SP7021 , новая BPI-F4 поддерживает дополнительные интерфейсы через клеммные колодки и подходит для систем компьютерного зрения, робототехники и управления.
Плата поддерживает загрузку с microSD или встроенной eMMC, оснащена портами USB 3.0/2.0, видеовыходом HDMI, Ethernet и входом MIPI CSI для камеры OV5647. Варианты подключения включают Gigabit Ethernet, Wi-Fi и Bluetooth. Другие особенности: семь клеммных колодок для GPIO, ADC, SPI, I²C, UART и PWM, перемычки для выбора режима питания/USB и автоматической загрузки.
Характеристики Banana Pi BPI-F4:

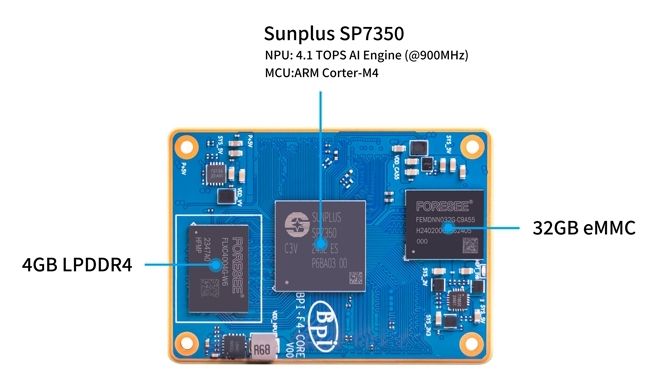

- Базовый модуль BPI-F4

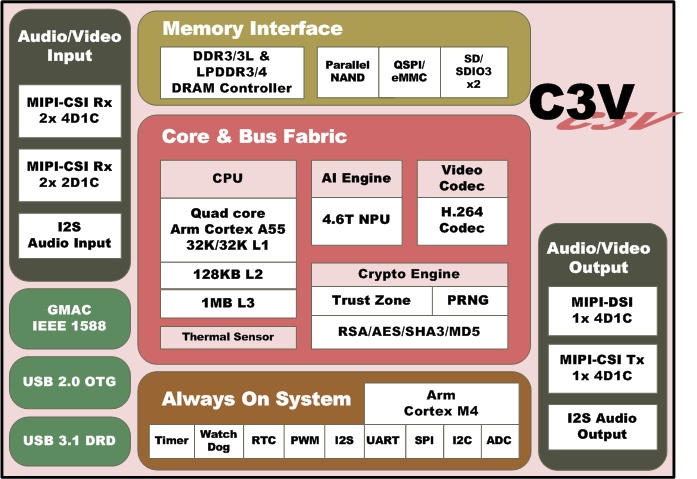

- SoC – Sunplus SP7350 (C3V)
- Процессор
- Четырехъядерный Cortex-A55 @ 2.1 ГГц
- Микроконтроллер Cortex-M4 @ до 400 МГц для постоянно активной подсистемы
- Видеопроцессор – декодирование/кодирование H.264
- Акселератор ИИ – NPU 4.1 TOPS @ 900 МГц (в документации иногда указывается 4.6 TOPS)
- Процессор
- Память – 4 ГБ LPDDR4 SDRAM
- Накопитель – флеш-память 32 ГБ eMMC
- Интерфейс несущей платы – 2x 100-контактных разъема плата-плата, в основном совместимых с Raspberry Pi CM4/CM5 (например, HDMI отсутствует из-за отсутствия прямой поддержки SoC).

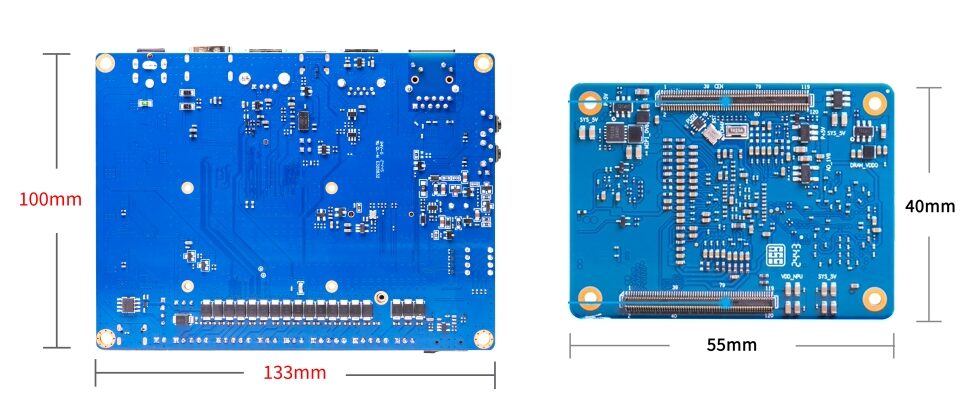

- Габариты – 55 x 40 мм (совпадает с Raspberry Pi CM4)
- SoC – Sunplus SP7350 (C3V)

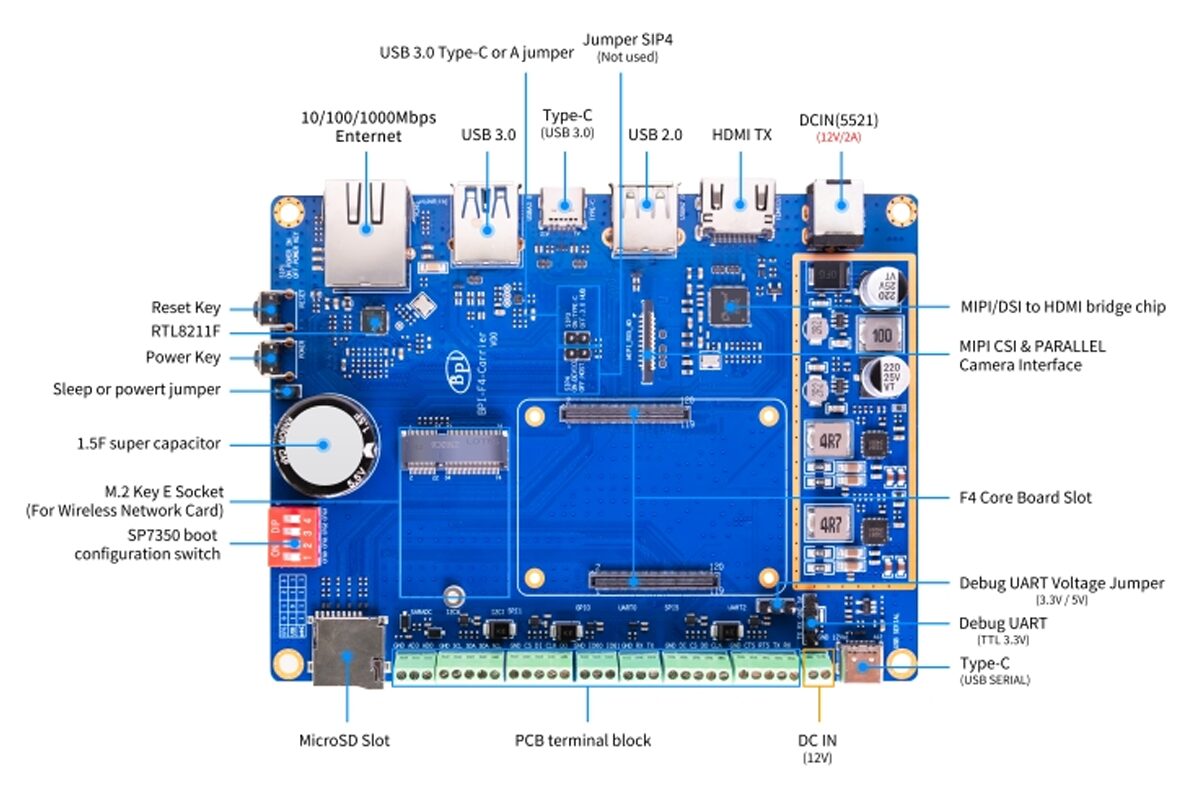

- Несущая плата BPI-F4 (100-контактные разъемы плата-плата, шаг 0.5 мм)
- Накопитель – слот для карт microSD
- Дисплей – выход HDMI (макс. 1080p) через преобразователь MIPI DSI-HDMI
- Камера – MIPI CSI с поддержкой модуля OV5647
- Сетевое подключение
- Порт Gigabit Ethernet RJ45 через PHY Realtek RTL8211F
- Сокет M.2 для модулей Wi-Fi
- USB
- Порт USB 3.0 Type-A (совместно с Type-C)
- Порт USB 3.0 Type-C (совместно с Type-A)
- Порт USB 2.0 Type-A
- Порт USB 2.0 Type-C (UART0 через CH340N)
- Отладка – заголовок UART (перемычка выбора 3.3В/5В)
- Расширение
- 7 клеммных колодок (GPIO, ADC, SPI, I²C, UART, PWM)
- Порт M.2 E-Key (22×30 мм) для беспроводного модуля
- Прочее
- Кнопки Reset и Power
- Перемычка выбора напряжения ввода-вывода (3.3 В или 5 В)
- Перемычка сна/питания
- Переключатель конфигурации загрузки SP7350
- Суперконденсатор 1.5 Ф для резервирования RTC
- Питание – вход 12В/2А через цилиндрический разъем 5.5/2.1 мм или клеммную колодку
- Габариты – 134 x 101 мм
Banana Pi BPI-F4 поддерживает Ubuntu 24.04 XFCE Desktop с ядром Linux 6.6.47, доступную в виде загрузочных образов для microSD-карты или eMMC-памяти. Эти образы включают драйверы и инструментарий ИИ, оптимизированные для SoC Sunplus SP7350. Исходный код и инструкции по сборке доступны на GitHub .
Плата также поддерживает TensorFlow, PyTorch, Caffe, TFLite, DarkNet и ONNX. Включает 50 предобученных моделей, таких как YOLOv5/v8/v10. Sunplus предоставляет подробное руководство пользователя, отчеты о тестировании NPU и документацию на своем официальном вики. Banana Pi предлагает документацию с руководством по началу работы и другими ресурсами для платы BPI-F4: инструкции по настройке, конфигурации режима загрузки, установке прошивки, тестированию периферии, управлению камерами и советы по быстрому развертыванию приложений ИИ и компьютерного зрения.
Ранее Banana Pi представила одноплатные компьютеры BPI-F3 (SpacemIT K1) и BPI-F2P (Sunplus SP7021 «Plus1»), но новая BPI-F4 оснащена более производительным SoC Sunplus SP7350 с четырьмя ядрами Arm Cortex-A55 (2.1 ГГц), контроллером Cortex-M4 для энергоэффективных задач реального времени и NPU производительностью 4.1 TOPS. Модель F3 лучше подходит для 4K-видео и хранилищ NVMe/SATA, а F2P предназначена для устаревших промышленных портов.
Одноплатный компьютер Banana Pi BPI-F4 доступен на AliExpress за $68.42 плюс доставка , но цена может быть временной, так как включает действующую скидку 20%.
