DFRobot FireBeetle 2 ESP32-P4 — это компактная плата с MIPI DSI/CSI, микрофоном, WiFi 6 и разъёмами GPIO

Плата разработчика DFRobot FireBeetle 2 ESP32-P4 оснащена беспроводным модулем ESP32-C6, двумя портами USB-C, разъёмами GPIO, микрофоном, коннекторами MIPI CSI и DSI. Она поставляется с опциональной базовой платой, обеспечивающей лёгкий доступ ко всем вводам/выводам, в составе комплекта разработчика для данной платы.

Как и многие другие платы на ESP32-P4, например ALIENTEK DNESP32P4M , Waveshare ESP32-P4-Module-DEV-KIT или ESP32-P4-Function-EV-Board , в модели DFRobot используется ESP32-C6 для подключения Wi-Fi и Bluetooth. Другие особенности включают поддержку USB 2.0 OTG, разъём для цифрового микрофона, слот для карт microSD, программируемый зуммер, АЦП/ЦАП, а также встроенную микросхему CH343 USB-to-serial для программирования через USB-C. Плата оборудована разъёмами расширения для удобного доступа к вводам/выводам как ESP32-P4, так и C6, что делает её подходящей для компактных AIoT-решений и приложений машинного обучения с низкими требованиями.

FireBeetle 2 ESP32 P4 AI Development Kit

Спецификации платы разработчика FireBeetle 2 ESP32-P4:

  • Система на кристалле – ESP32-P4NRW32
    • Микроконтроллер
      • Двухъядерный RISC-V микроконтроллер @ 360 МГц (возможно, снижено с 400 МГц?) с расширением инструкций ИИ и FPU одинарной точности
      • Одноядерный RISC-V LP (энергоэффективный) микроконтроллер @ до 40 МГц
    • Графический процессор – 2D ускоритель обработки пикселей (PPA)
    • Видеопроцессор – поддержка кодеков H.264 и JPEG
    • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
    • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
    • Беспроводная связь – WiFi 6 и Bluetooth 5 через SoC ESP32-C6 (SDIO
  • Хранилище
    • 16 МБ NOR Flash
    • Слот для карт microSD (SDIO 3.0)
  • Дисплейный интерфейс – MIPI-DSI до 1080p30 или 720p88)
  • Интерфейс камеры – MIPI-CSI (до 1080p30 или 720p88)
  • Аудио
    • Интерфейсы I2S (x3 + LP I2S x1)
      • Поддерживает цифровой ввод/вывод звука
      • Полезно для подключения внешних аудиокодеков, ЦАП, АЦП или цифровых микрофонов/динамиков
    • Встроенный PDM микрофон (MIC)
  • USB (разъём Type-C)
    • Высокоскоростной USB OTG 2.0
    • Порт USB CDC (Communication Device Class) для программирования и отладки
  • Последовательный интерфейс – 5x стандартных + 1x энергоэффективный (LP) UART
  • Расширение через контактные разъёмы
    • Цифровые вводы/выводы – 24 вывода
    • I2C – 2x стандартных, 1x энергоэффективный (LP)
    • SPI – 2x стандартных, 1x энергоэффективный (LP)
    • I3C – 1x стандартный
    • SDIO 2.0  – 1x стандартный
    • АЦП – 7 каналов, 12-бит SAR АЦП
    • Сенсорные входы – 4 канала ёмкостного сенсорного ввода
    • Контроллер ШИМ для светодиодов – 8 каналов
    • Инфракрасные приёмопередатчики – 5x TX, 5x RX
  • Прочее
    • Кнопки Boot и Reset
    • Встроенные светодиоды питания и индикации
    • Последовательность контактов MIPI-CSI/DSI, совместимая с Raspberry Pi
  • Питание – 5 В через порт USB-C
  • Габариты – 60 x 25,4 мм
  • Рабочая температура – от -10 до 60°C

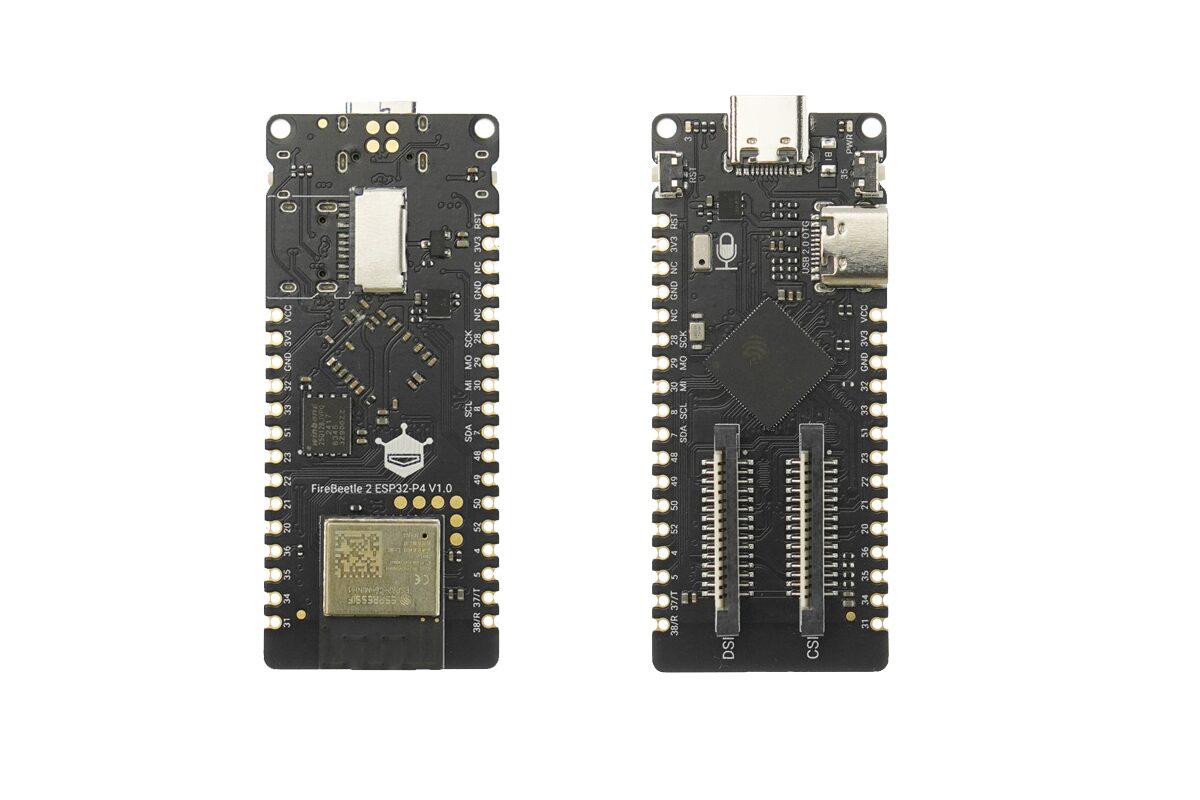

DFRobot FireBeetle 2 ESP32 P4

Плату FireBeetle 2 ESP32-P4 можно программировать через Arduino IDE. Для начала работы достаточно добавить правильный URL платы в настройках Arduino, установить пакет ESP32 и выбрать плату FireBeetle 2 ESP32-C6. Также поддерживается ESP-IDF с RTOS, возможно выполнение моделей машинного обучения с TensorFlow Lite для Microcontrollers с использованием ESP-DL или других инструментов. USB OTG работает со стеками USB Host и Device в ESP-IDF, поддерживая HID, MSC и CDC. SDK для дисплея и камеры доступны в ESP-IDF. Встроенный модуль ESP32-C6 может поддерживать Matter и Thread для умного дома. DFRobot предоставляет документацию, руководства и примеры кода на своём Wiki .

DFRobot FireBeetle 2 ESP32 P4 overview

Комплект разработчика FireBeetle 2 ESP32-P4 уже доступен для покупки в магазине DFRobot за $13,90 , но сама плата отображается как «скоро в продаже» за $11,90. Похоже, её также могут называть «FireBeetle 2 ESP32-P4 AI Vision board», хотя компания не даёт чёткого подтверждения. При ограниченном бюджете или нежелании платить $13,90 проводится конкурс , где DFRobot раздаёт бесплатные комплекты FireBeetle 2 ESP32-P4 вместе с совместимым модулем камеры SEN0173. Для участия необходимо заполнить форму на форуме , указав опыт и идею проекта с использованием камеры, до 8 августа 2025 года.

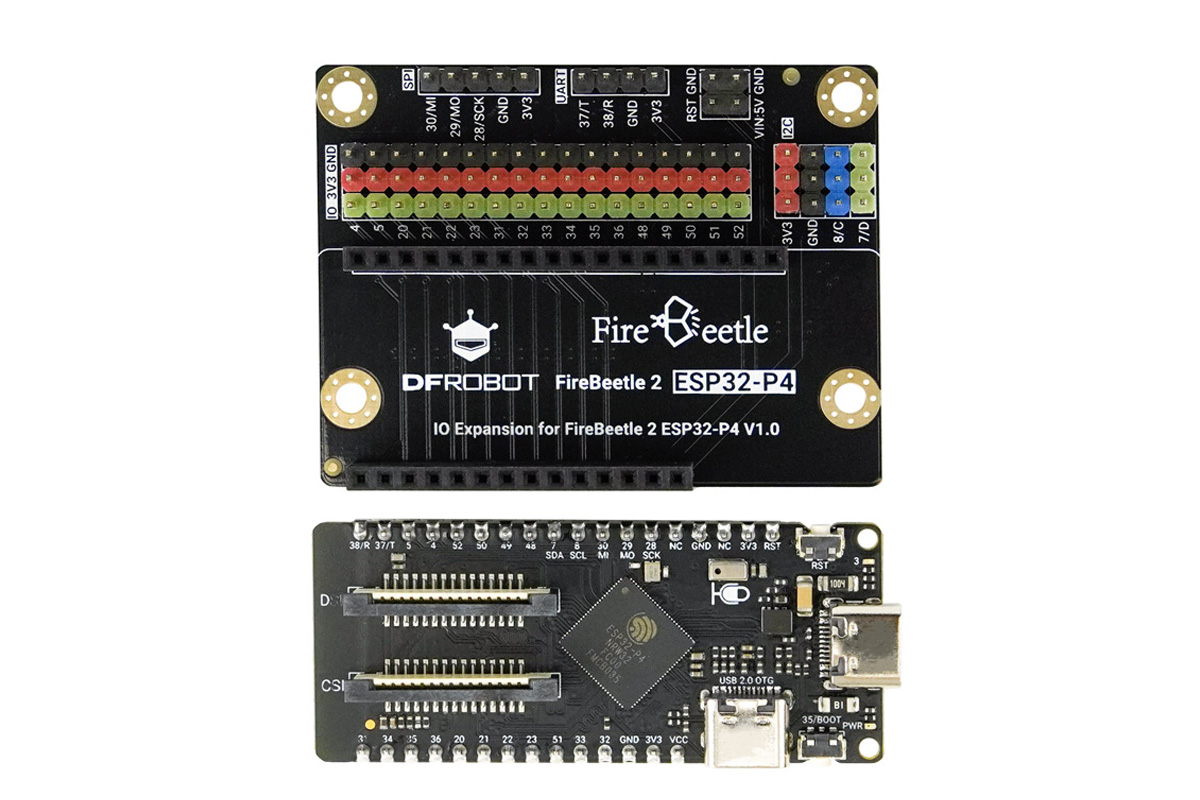

FireBeetle 2 ESP32 P4 AI Development Kit Top View

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
