Waveshare ESP32-P4-WIFI6-Touch-LCD-3.4C и ESP32-P4-WIFI6-Touch-LCD-4C — это платы на базе ESP32-P4 с 3.4- и 4-дюймовым круглым IPS-дисплеем соответственно, 10-точечным емкостным сенсорным экраном и широким углом обзора 170°.
Они также оснащены двумя микрофонами с подавлением эха для голосовых AI-приложений и поддерживают Wi-Fi 6 и Bluetooth 5 (LE) через модуль ESP32-C6. Платы предназначены для проектов AIoT и HMI, имеют USB-порты, разъем для камеры, разъем для динамика и слот для microSD. Применение: панели управления умным домом, голосовые интерфейсы, цифровые приборные панели, мониторинг параметров окружающей среды, мониторинг производительности ПК и другие IoT- и edge-приложения.
Характеристики Waveshare ESP32-P4-WIFI6-Touch-LCD-3.4C/4C

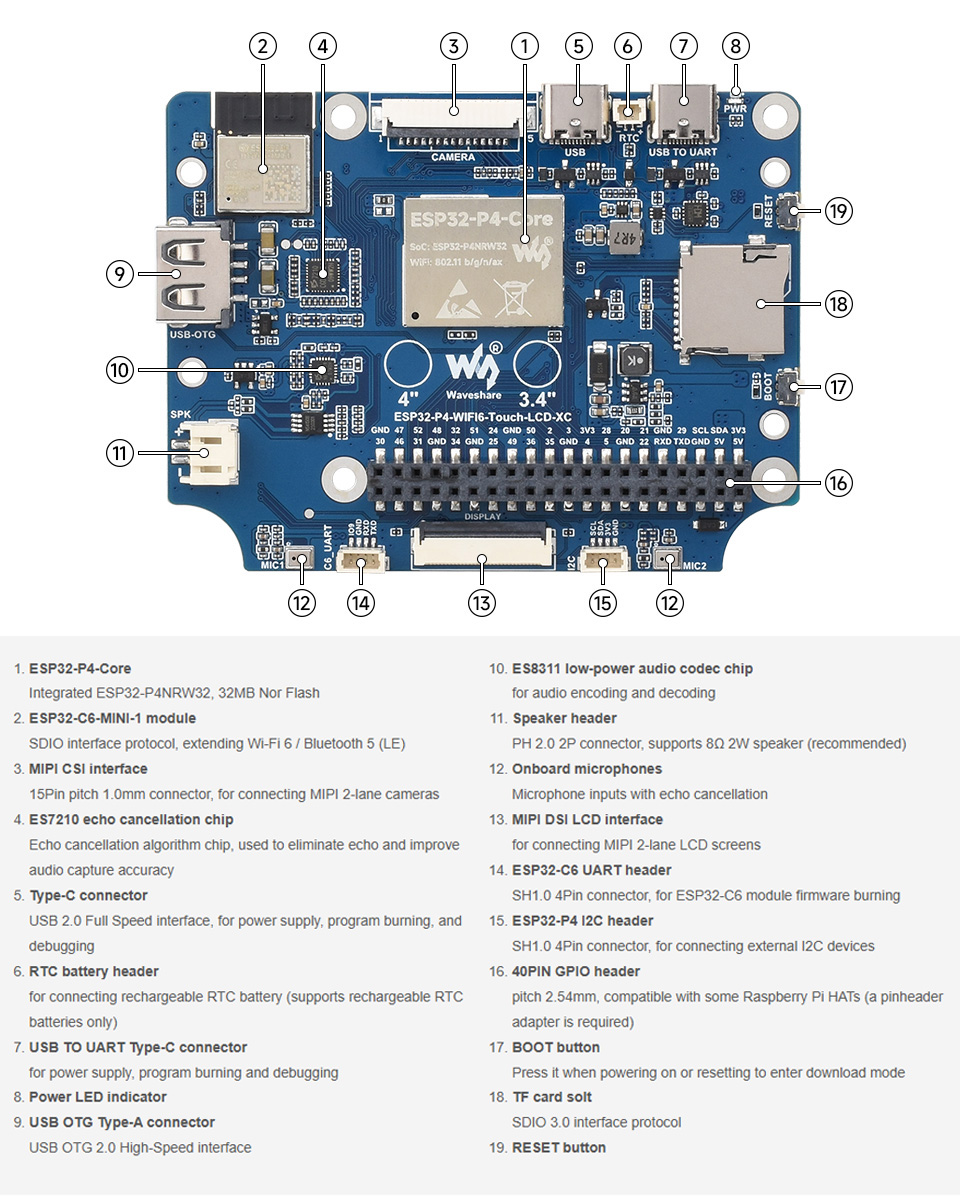

- Основной модуль – ESP32-P4-Core Module
- Микроконтроллер – ESP32-P4NRW32
- MCU
- Двухъядерный RISC-V микроконтроллер @ 400 МГц с расширением AI-инструкций и FPU с одинарной точностью
- Одноядерный RISC-V LP (энергоэффективный) MCU @ до 40 МГц
- GPU – 2D ускоритель обработки пикселей (PPA)
- VPU – поддержка кодеков H.264 и JPEG
- Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
- Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
- MCU
- Хранилище – 32 МБ NOR Flash
- Микроконтроллер – ESP32-P4NRW32
- Хранилище – Слот для microSD (SDIO 3.0)
- Дисплей – 2-канальный интерфейс MIPI DSI, поддерживает
- Тип – Круглый IPS емкостный сенсорный экран
- Разрешение
- ESP32-P4-WIFI6-Touch-LCD-3.4C (3.4 дюйма, 800 × 800 пикселей)
- ESP32-P4-WIFI6-Touch-LCD-4C (4 дюйма, 720 × 720 пикселей)
- Сенсор – 10-точечный емкостный (контроллер GT9271)
- Яркость – 300 кд/м² (3.4 дюйма) / 350 кд/м² (4 дюйма)
- Контрастность – 1200:1
- Угол обзора – 170°
- Цветовой охват – 70% NTSC (3.4 дюйма) / 60% NTSC (4 дюйма)
- Оптическое склеивание с закаленным стеклом 6H
- Камера – 2-канальный разъем MIPI CSI (15-pin, шаг 1.0 мм)
- Аудио
- Два микрофона с чипом подавления эха ES7210
- Энергоэффективный аудиокодек ES8311
- Разъем для динамика 8Ω 2W
- Сеть – Wi-Fi 6 и Bluetooth 5 через модуль ESP32-C6-MINI-1
- USB
- Разъем USB OTG Type-A
- 2x USB-C для питания и программирования
- Расширение
- 40-контактный GPIO (шаг 2.54 мм), совместим с некоторыми Raspberry Pi HAT (требуется адаптер)
- Разъем I2C ESP32-P4 – SH1.0 4-pin для внешних устройств I2C
- Разъем UART ESP32-C6 – SH1.0 4-pin для прошивки ESP32-C6
- Безопасность
- Secure Boot, шифрование Flash
- Криптографические ускорители и TRNG
- Управление правами доступа и разделение привилегий
- Периферия цифровой подписи и модуль управления ключами
- Прочее
- Кнопки Boot и Reset
- Индикатор питания
- Разъем для батареи RTC
- Питание – через USB Type-C
- Габариты
- 3.4-дюймовая версия: 115 × 115 мм (общие), 87.6 × 87.6 мм (область дисплея)
- 4-дюймовая версия: 126 × 126 мм (общие), 101.5 × 101.5 мм (область дисплея)
- Рабочая температура – от 0°C до 60°C
Компания предоставляет поддержку ESP-IDF через плагины для VSCode/Eclipse, а также упоминает Arduino IDE. Обзор M5Stack Tab5 от Jean-Luc показывает возможность программирования на Arduino для плат ESP32-P4 с дисплеями.
Waveshare также предоставляет демо-проекты и драйверы для I2C, SD-карт, Wi-Fi через ESP32-C6, аудио I2S и др. Для создания интерфейсов поддерживается LVGL. Есть функция вывода изображения с камеры на дисплей и режим второго экрана для ПК через USB. Образцы кода и документация доступны на вики .
Ассортимент плат на ESP32-P4 расширяется: круглые дисплеи Waveshare дополняют такие продукты, как M5Stack Tab5 (5 дюймов), GUITION JC1060P470C (7 дюймов) и ESP32-P4-EYE (камера).
В комплекте: модуль дисплея с платой управления, стереодинамик и кабель JST-to-4pin для программирования.
Платы доступны на AliExpress за $73.79 (3.4 дюйма) и $88.18 (4 дюйма, нет в наличии), а также на Amazon за $87.99 и $99.99 и в магазине Waveshare за $64.99 и $74.99 (плюс доставка).
