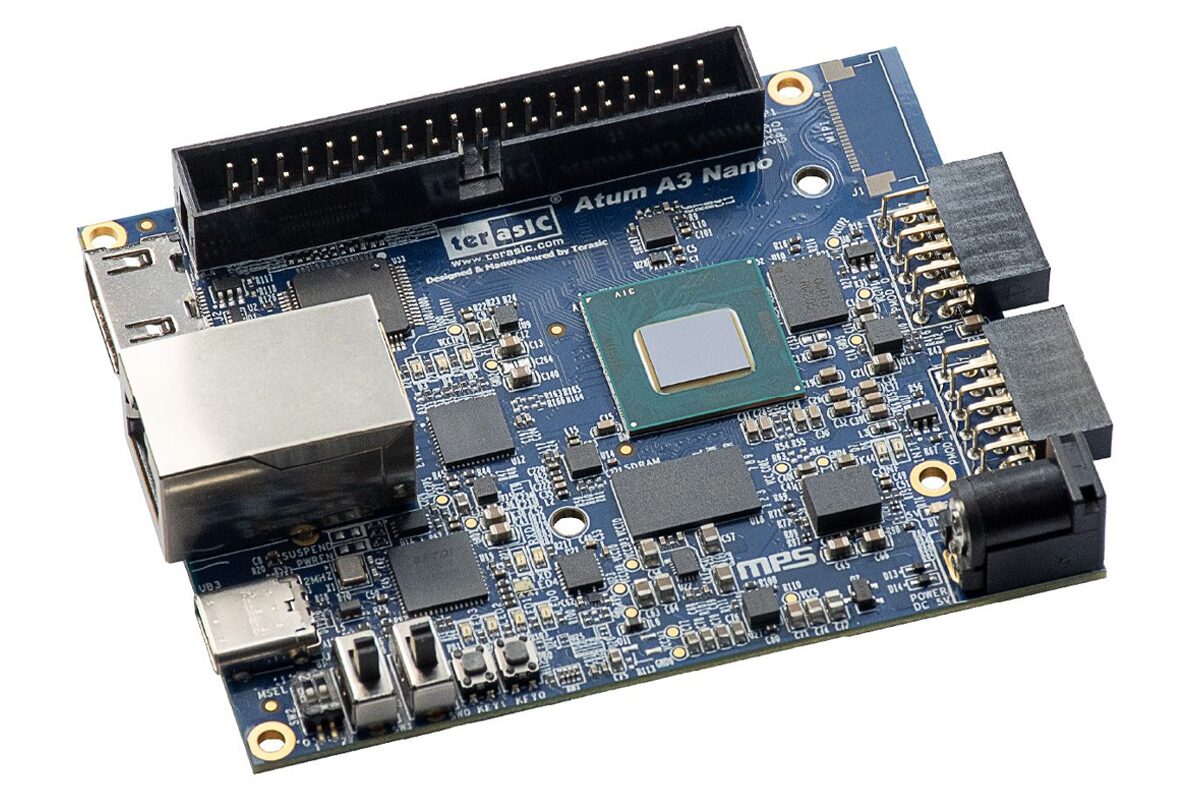

Плата разработки Atum A3 Nano объединяет в себе Agilex 3 FPGA и программатор USB-Blaster III (краудфандинг)

Atum A3 Nano от Terasic — это компактная плата разработки FPGA, созданная на основе крупнейшей FPGA Agilex 3 от Altera (A3CZ135BB18AE7S). FPGA имеет 135K логических элементов, встроенные блоки памяти (6,89 Мбит M20K, 1,4 Мбит MLAB) и 368 умножителей, что делает ее пригодной для требовательных приложений, таких как робототехника, автомобильные системы, инфраструктура умного города, потребительская электроника и расширенная обработка изображений.

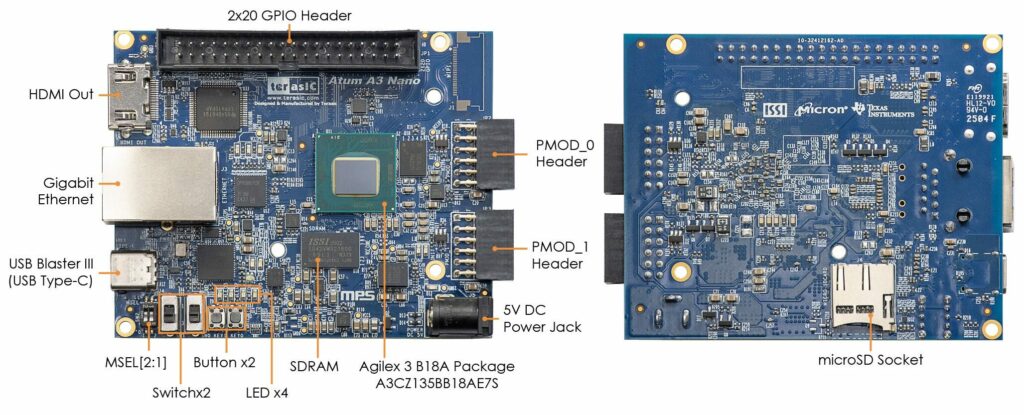

Плата Atum A3 Nano размером всего 85 x 70 мм включает в себя 64 МБ SDRAM, Gigabit Ethernet, выход HDMI, слот для карты microSD и встроенный программатор USB-Blaster III, доступный через порт USB Type-C. Возможности расширения включают 40-контактный разъем GPIO и два разъема PMOD, а также на плате имеются пользовательские входы/выходы, такие как светодиоды, кнопки и переключатели. Кроме того, она поддерживает такие дополнения, как дисплеи, камеры, беспроводные модули и комплекты управления двигателями.

Технические характеристики Atum A3 Nano:

  • FPGA – Altera Agilex 3 A3CZ135BB18AE7S
    • 135 110 логических элементов
    • 6,89 Мбит M20K, 1,4 Мбит MLAB
    • 368 множителей 18×19
    • 4х ввода/вывода PLL, 8х ввода/вывода fabric PLL
  • Память – 64 МБ SDRAM, шина данных x32 бит
  • Хранилище – разъем для карты MicroSD
  • Сетевое подключение – порт Gigabit Ethernet RJ45
  • Дисплей – выход HDMI
  • Расширение
    • 40-контактный разъем GPIO (3,3 В постоянного тока)
    • 2x 12-контактных разъема PMOD (3,3 В постоянного тока)
  • Программирование
    • Встроенный программатор USB Blaster III, доступный через разъем USB Type-C
    • Режим ASx4 с 128 Мбит QSPI флэш-памятью
  • Разное
    • 4x светодиода
    • 2x ползунковых переключателя
    • 2x кнопки
  • Источник питания – входной разъем типа «цилиндр» 5 В постоянного тока
  • Размеры – 85 x 70 мм.

На момент написания обзора компания не предоставила конкретных подробностей о поддержке программного обеспечения. Они упоминают, что руководство пользователя, техническое описание, схемы плат и демонстрационные проекты будут доступны в ближайшее время. Однако из прошлогоднего анонса Agilex 3 мы знаем, что FPGA поддерживает пакет проектирования Intel Quartus Prime Pro Edition , который включает в себя современный компилятор и поток проектирования Hyper-Aware для оптимизации циклов проектирования и повышения производительности. Для более широкой разработки оборудования фреймворк oneAPI от Intel обеспечивает унифицированное программирование для CPU, GPU, FPGA и других ускорителей, но он лучше подойдет для Agilex 3 SoC FPGA с ядрами Cortex-A55, которые отсутствуют в рассматриваемой здесь плате разработки. Кроме того, экосистема Altera предлагает различные инструменты, разработанные для семейства Agilex 3, включая Transceiver Toolkit для тестирования высокоскоростных интерфейсов, Platform Designer для системной интеграции, DSP Builder для приложений обработки сигналов и Arm Development Studio для разработки встроенного программного обеспечения.

В коробке вы получите предустановленный радиатор и акриловую верхнюю пластину, кабель USB Type-C вместе с адаптером питания 5 В/2 А и четырьмя силиконовыми ножками. Компания также упоминает, что плата поддерживает различные дополнительные аксессуары, такие как 24-канальный комплект сервопривода, 2,4-дюймовый сенсорный ЖК-дисплей LT24, комплект камеры D8M-GPIO, беспроводной сенсорный модуль RFS2 и многое другое.

Atum A3 Nano доступен за 180$ на CrowdSupply, с доставкой 8$ в пределах США и 18$ за рубежом. Компания планирует отправлять заказы уже 15 августа 2025 года.

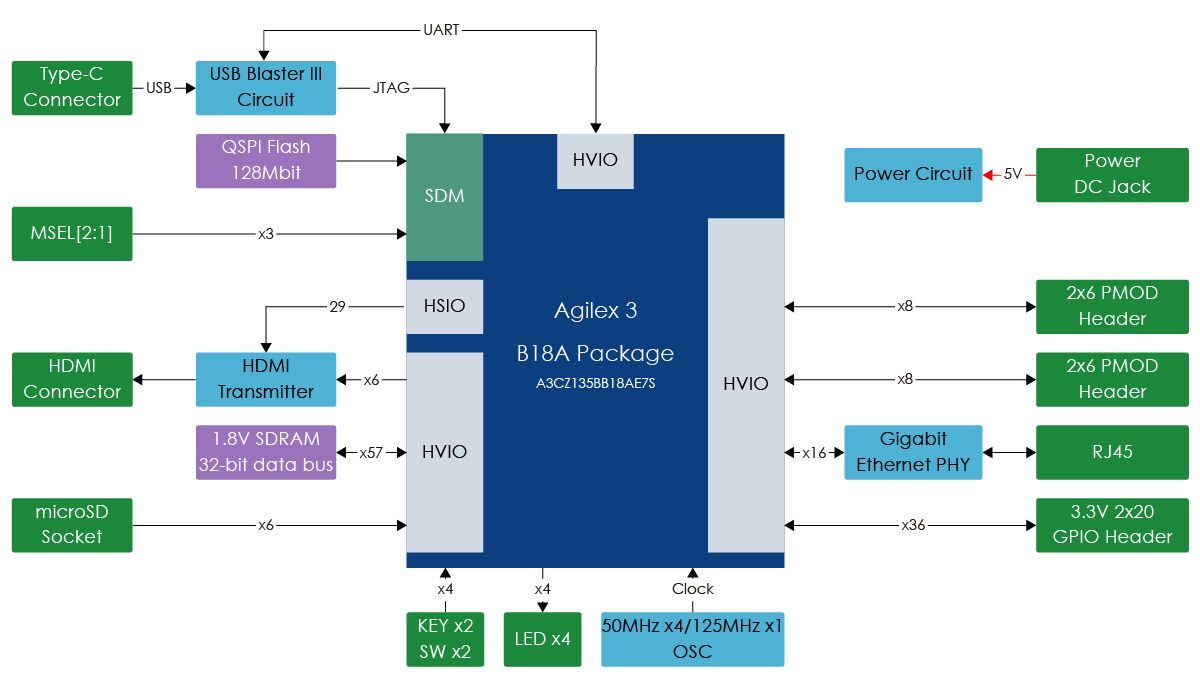

Блок-схема Atum A3 Nano

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
