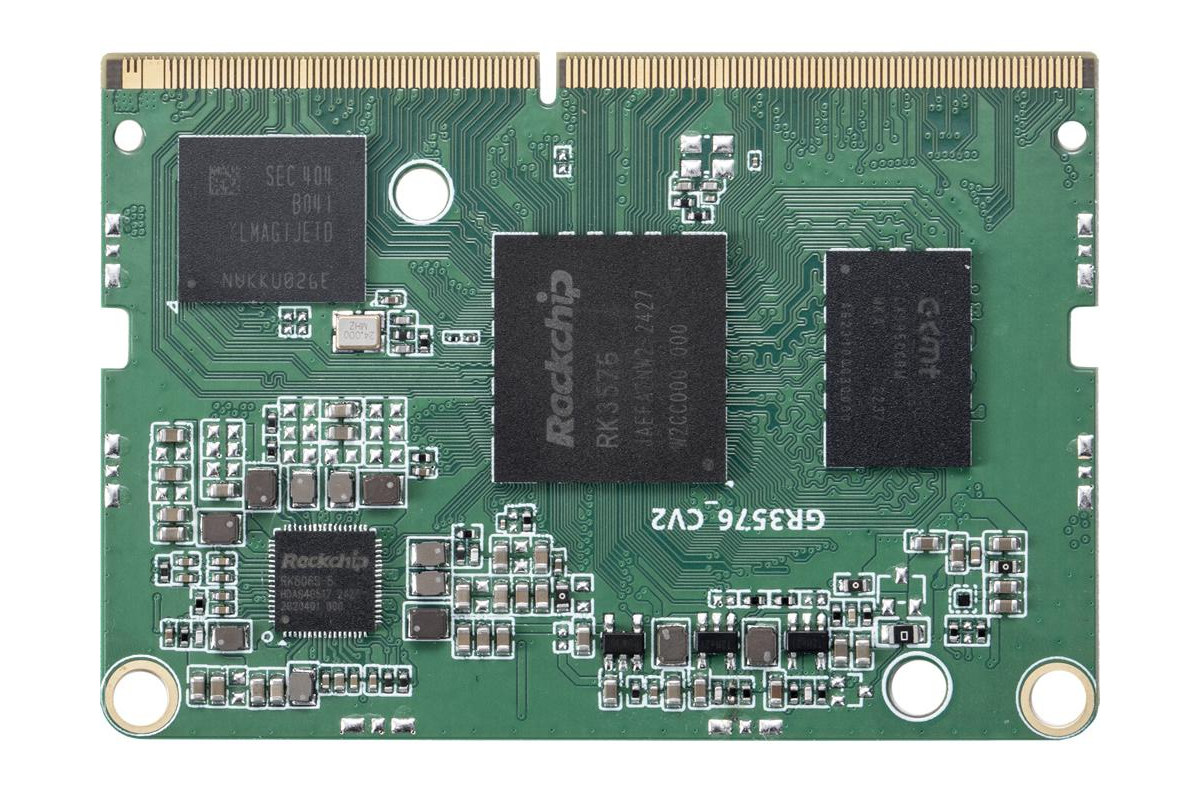

Graperain GR3576_CV2 представляет собой модуль SoM в форм-факторе 260-контактного SO-DIMM на базе восьмиядерного процессора Rockchip RK3576 (Cortex-A72/A53) с нейропроцессором 6 TOPS, оснащенный до 16 ГБ ОЗУ и 256 ГБ флеш-памяти eMMC.
Модуль поддерживает до шести различных интерфейсов вывода изображения — от HDMI до EBC для дисплеев на электронных чернилах (e-Paper), три входа для камер, набор аудиовходов и выходов, а также интерфейсы USB 3.2, PCIe 2.1, SATA и множество других I/O.
Характеристики Graperain GR3576_CV2:
- SoC – Rockchip RK3576
- ЦП – восьмиядерный процессор с 4 ядрами Cortex-A72 (2.2 ГГц) и 4 ядрами Cortex-A53 (1.8 ГГц)
- ГП – Arm Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до 2.0 и Vulkan 1.1
- НПУ – AI-ускоритель 6 TOPS (INT8) с поддержкой смешанных операций INT4/INT8/INT16/BF16/TF32.
- ВПУ
- Декодер видео
- H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120
- H.264/AVC и MJPEG до 4Kp60
- Кодер видео – H.264, H.265, MJPEG до 4Kp60
- Декодер видео
- Оперативная память – 2 ГБ (по умолчанию), 4 ГБ, 8 ГБ или 16 ГБ LPDDR4/LPDDR4x
- Накопитель – 8 ГБ, 16 ГБ (по умолчанию), 32 ГБ, 64 ГБ, 128 ГБ или 256 ГБ eMMC
- 260-контактный разъем SO-DIMM (не совместим с Jetson Nano/NX, уточнено у производителя)
- Видеовыходы
- HDMI 2.1 до 4K @ 120 Гц
- eDP 1.3 до 4K @ 60 Гц
- DisplayPort 1.4 до 4K @ 120 Гц
- MIPI DSI до 2560×1600 @ 60 кадр/с
- EBC до 2560×1920 @ 60 кадр/с для дисплеев на электронных чернилах (EPD)
- RGB LCD до 1920×1080 @ 60 кадр/с
- Видеовходы
- 2x MIPI DPHY CSI (1x 4 линии или 2x 2 линии)
- 1x MIPI DCPHY CSI (конфигурация 4/2/1 линии)
- Аудио
- 2x SAI (4T/4R), 3x SAI(1T/1R) с поддержкой I2S/TDM/PCM
- 2x SPDIF Tx & Rx (8 каналов, до 24 бит)
- 2x PDM (8 каналов)
- USB
- USB 3.2 Gen1 OTG0, мультиплексируется с DP 1.4
- USB 3.2 Gen1 OTG1, мультиплексируется с PCIe 2.1/SATA3.1
- Сетевые интерфейсы – 2x Gigabit Ethernet
- PCIe/SATA
- Комбинированный интерфейс PCIe 2.1/SATA 3.1/USB 3.2 Gen1
- Комбинированный интерфейс PCIe 2.1/SATA 3.1
- Другие периферийные интерфейсы
- 2 x SDIO 3.0
- 16x ШИМ, GPIO
- 10x I2C, 2x I3C
- 12x UART (1x отладочный, 11x с поддержкой RS485)
- 2x CAN FD
- Аналоговые – 7x SARADC и 1x SARADC только для загрузки (назначение неясно)
- Видеовыходы
- Питание – 5 В
- Габариты – 69.6 x 48.1 мм (8-слойная PCB)
- Вес – уточняется
- Температурный диапазон – Рабочий: от -20°C до 80°C; хранение: от -30°C до 80°C
- Влажность – Хранение: 10%–80% (без конденсата)
Graperain предоставляет поддержку Android 14 для потребительской электроники и HMI-интерфейсов, а также дистрибутивов Linux Ubuntu 22.04 и Debian 11 для промышленного управления и edge-вычислений. Поддержка Buildroot позволяет создавать кастомизированные легковесные образы встраиваемого Linux.
Официальные BSP от Rockchip для Android/Linux поставляются с исходным кодом для кастомизации U-Boot, ядра Linux и rootfs, а встроенный НПУ 6 TOPS поддерживается RKNN-Toolkit. Документация и SDK/BSP не находятся в открытом доступе и предоставляются только клиентам.
Graperain также разработала отладочную плату на базе Rockchip RK3576, состоящую из модуля GR3576_CV2 SO-DIMM и базовой платы GR3576MB V1.2 со следующими характеристиками:
- Поддерживаемый SoM – GR3576_CV2 (описан выше)
- Накопители
- Опциональный NVMe SSD через разъем M.2 2242/2260/2280
- Слот для карт microSD
- Видеовыходы
- HDMI 2.1
- DisplayPort 1.4 через USB-C
- Разъем для LCD-дисплея с MIPI DSI
- Интерфейсы камер – 2x разъема MIPI CSI
- Аудио
- Разъем для наушников 3.5 мм
- Встроенный микрофон
- 2x разъема для динамиков
- Цифровой аудиовыход через HDMI
- Сетевые интерфейсы
- 2x порта Gigabit Ethernet (RJ45)
- Модуль WiFi и Bluetooth с 2x антенными разъемами u.FL
- Опциональный 4G LTE через mini PCIe модуль и слот для SIM-карты
- USB – 3x порта USB 3.0
- Последовательные интерфейсы
- Разъем CAN Bus
- 3x разъема UART
- 2x разъема RS485
- Расширение
- Разъем M.2
- 10-контактный ADC-разъем
- Отладка – отладочный разъем UART
- Прочее
- Кнопки питания, загрузки, обновления и сброса
- RTC с батарейкой-таблеткой
- Разъем для вентилятора
- Питание – 12 В постоянного тока через разъем barrel jack
- Габариты – 130 x 90 мм (4-слойная PCB)
- Температурный диапазон – Рабочий: от -20°C до 80°C; хранение: от -30°C до 80°C
- Влажность – Хранение: 10%–80% (без конденсата)
Целевые применения модуля RK3576 SoM включают POS-терминалы, портативные устройства, цифровые вывески, GPS-навигаторы, HMI-интерфейсы, системы мониторинга, видеоконференцсвязь и другие. Публичная информация о ценах отсутствует. Для справки: модуль Fireflix Core-3576JD4 SO-DIMM с RK3576, 4 ГБ ОЗУ и 32 ГБ памяти продается за $119. Подробнее о модуле Graperain и отладочном комплекте можно узнать на странице продукта .
