Firefly выпустила SoM Rockchip RK3576 и плату для разработки под названием Core-3576JD4 с разъемом SO-DIMM, а также базовую плату AIO-3576JD4. Плата Core или SoM построена на базе 64-битного восьмиядерного процессора с GPU Mali G52 MC3 и NPU производительностью 6 TOPS, что позволяет выполнять ресурсоемкие задачи ИИ при сохранении низкого энергопотребления.

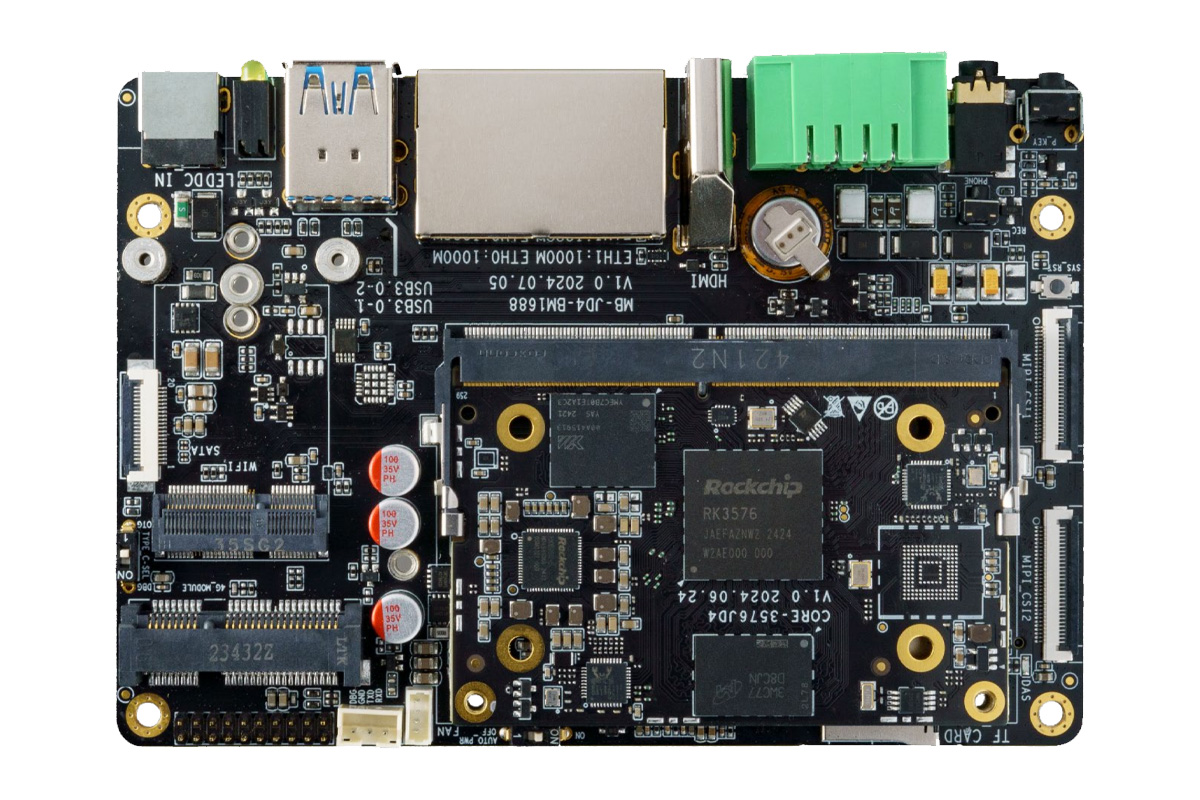

AIO-3576JD4 — полноценная базовая плата с широким набором интерфейсов: два порта Gigabit Ethernet, MIPI-CSI, HDMI 2.1, USB 3.0, USB 2.0, USB Type-C, разъем Phoenix для последовательного интерфейса, двухрядные контактные разъемы (SPI, I2C, Line in и Line out), слот M.2 для 5G, mini PCIe для 4G LTE, слот M.2 для WiFi 6/BT 5.2 и третий слот M.2 для расширения SATA/PCIe NVMe SSD.

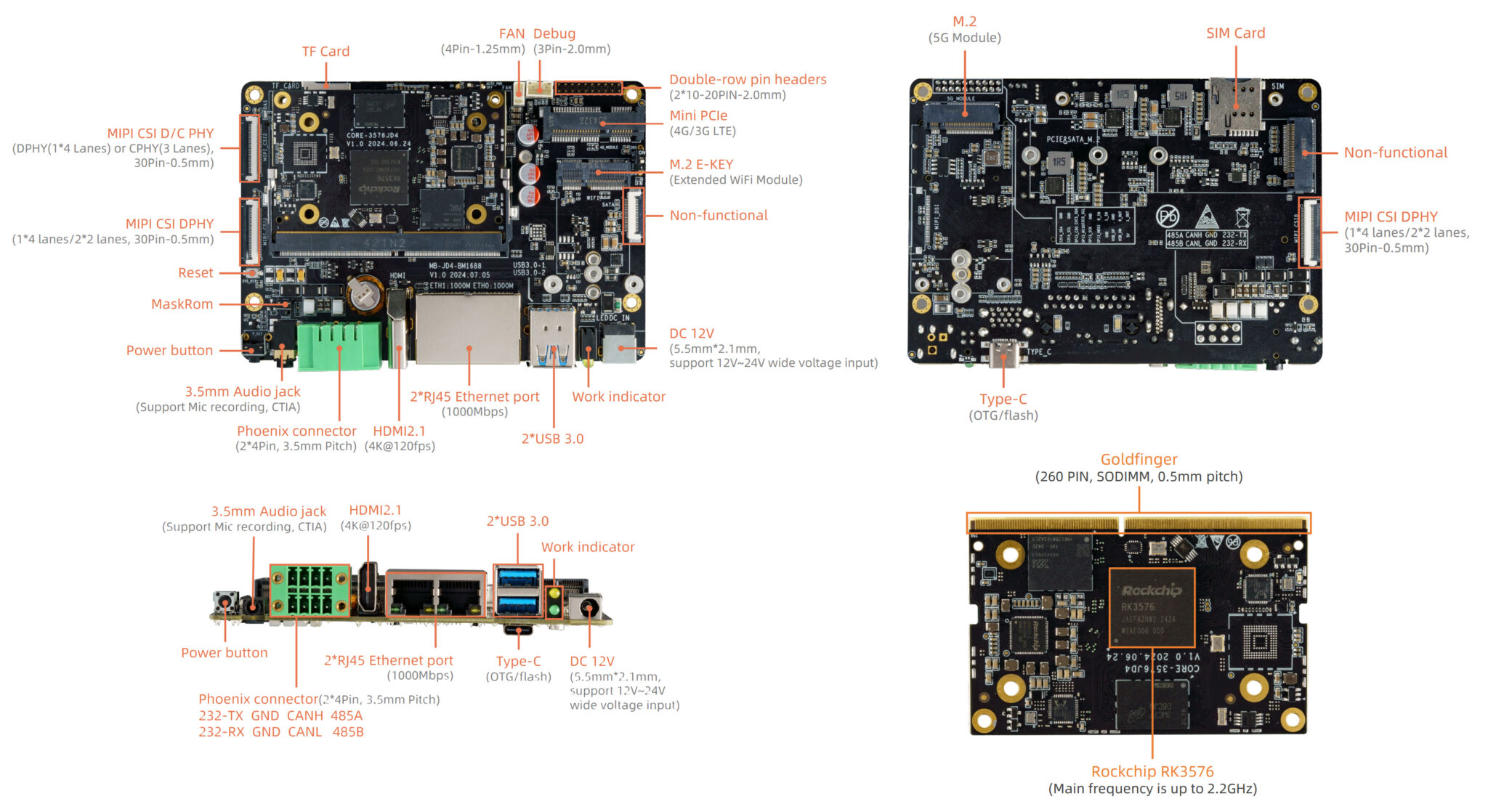

Спецификация SoM с ИИ RK3576 и платы для разработки
- Характеристики Core-3576JD4
- SoC – Rockchip RK3576
- ЦП – Восьмиядерный процессор с 4 ядрами Cortex-A72 на 2.2 ГГц, 4 ядрами Cortex-A53 на 1.8 ГГц
- ГП – Arm Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до версии 2.0 и Vulkan 1.1
- NPU – Ускоритель ИИ производительностью 6 TOPS (INT8) с поддержкой смешанных операций INT4/INT8/INT16/BF16/TF32.
- VPU
- Декодер видео – H.264, H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120, декодирование MPJEG до 4Kp60
- Кодер видео – H.264, H.265, (M)JPEG до 4Kp60
- Системная память – LPDDR4/LPDDR4x (опционально 4 ГБ/8 ГБ)
- Накопитель
- Опции eMMC: 16 ГБ, 32 ГБ, 64 ГБ, 128 ГБ, 256 ГБ,
- UFS2.0 (опционально)
- Видеовозможности
- Видеовход
- 2x MIPI CSI DPHY (1×4 линии или 2×2 линии)
- 1x MIPI D/CPHY (MIPI DPHY (1×4 линии или 2×2 линии) или MIPI CPHY (3 линии))
- 1x DVP (8/10/12/16-бит, BT.601/BT.656 и BT.1120)
- Видеовыход
- HDMI 2.1 (4K@120 кадр/с) / eDP 1.3 (4K@60 кадр/с)
- DP 1.4 (4K@120 кадр/с)
- EBC (поддержка E-ink EPD, 2560×1920)
- Видеовход
- Аудио
- 2x SAI (4T/4R), 3 × SAI (1T/1R), I2S/TDM/PCM, до 192 кГц
- 2x SPDIF TX & RX (8 каналов)
- 2x PDM (до 8 каналов, 16-24 бит, до 192 кГц)
- USB
- USB 3.2 Gen1 OTG0 (мультиплексирован с DP1.4)
- USB 3.2 Gen1 OTG1 (мультиплексирован с PCIe 2.1/SATA 3.1)
- Сетевая часть
- Ethernet – 2 порта Gigabit Ethernet (2 Ethernet-контроллера на плате)
- Беспроводная связь – Расширяется за счет двухдиапазонного WiFi 6 (802.11a/b/g/n/ac/ax) / Bluetooth 5.2
- Сотовая связь – Расширяется за счет 5G/4G LTE
- Другие интерфейсы
- PCIe/SATA
- PCIe 2.1/SATA 3.1/USB 3.2 Gen1 Combo
- PCIe 2.1/SATA 3.1 Combo
- SDIO 3.0
- 16x PWM
- 2x I3C (режим SDR)
- 10x I2C (7-битная и 10-битная адресация)
- 12x UART (поддержка RS485)
- 2x CAN FD
- 7x SARADC + 1x SARADC (только для загрузки), 12-бит, до 1 Мвыб/с
- PCIe/SATA
- Разное – Внешний сторожевой таймер (контроллер на плате)
- Питание
- Напряжение – 5.0 В (± 5% допуск)
- Потребление – Максимум 7.0 Вт (5 В/1400 мАч)
- Габариты – 69.6 x 45 x 4.15 мм
- Вес – Около 16 грамм
- Температура
- Рабочая – от -20°C до 60°C
- Хранения – от -20°C до 70°C
- Влажность – 10% до 90% относительной влажности (без конденсации)
- SoC – Rockchip RK3576
- Характеристики базовой платы AIO-3576JD4
- Накопители – Считыватель SD-карт
- Видео
- Выход – HDMI 2.1 (4K@120 кадр/с)
- Вход – 2× MIPI CSI DPHY, 1× MIPI CSI D/C PHY
- Аудио – Аудиоразъем 3.5 мм (микрофон, CTIA)
- USB
- 2 порта USB 3.0
- 2 порта USB 2.0
- 1 порт USB Type-C (OTG/флеш)
- Сети
- Ethernet – 2× RJ45 (1000 Мбит/с)
- Беспроводная связь – Разъем M.2 E-KEY (2230) для WiFi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.2
- Сотовая связь – Разъемы Mini PCIe и M.2 (мультиплексируются для 5G или 4G)
- Слот для SIM-карты
- Последовательные интерфейсы – 1× RS485, RS232 (через разъем Phoenix)
- Расширение
- Разъем M.2 E-Key
- Разъем Mini PCIe
- Разъем M.2 для 5G модуля (только на задней стороне)
- GPIO
- Прочее
- Сторожевой таймер
- 2 10-контактных разъема (шаг 2.0 мм): USB 2.0, SPI, I2C, линейный вход, линейный выход
- Разъем вентилятора (4Pin-1.25 мм)
- Индикатор работы
- Кнопка питания
- Питание
- Питание – 12 В постоянного тока через разъем DC 5.5×2.1 мм
- Потребление – макс. 7.8 Вт (12 В/650 мА·ч)
- Габариты – 122.89 × 85.04 × 22.7 мм
- Вес – 120 г
- Температура
- Эксплуатация – от -20°C до 60°C
- Хранение – от -20°C до 70°C
- Влажность – 10–90% относительной влажности (без конденсации)
В части программного обеспечения Firefly отмечает, что SoM поддерживает операционные системы, такие как Android 14 и Linux, а также систему сборки Buildroot. Компания также указывает, что эти платы предназначены для частного развертывания сверхбольших параметрических моделей на основе архитектуры Transformer. Это включает известные LLM, такие как LLaMa2, ChatGLM и Qwen. Кроме того, обеспечивается поддержка традиционных нейронных сетей, таких как CNN, RNN, LSTM, и популярных фреймворков, таких как TensorFlow и PyTorch, для различных приложений ИИ. SoM также поддерживает Docker для упрощения развертывания и управления приложениями.
Компания указывает, что базовая плата AIO-3576JD4 использует стандартный 260-контактный разъем SO-DIMM, совместимый с модулями Firefly Core-1688JD4, Core-3576JD4 или Core-3588JD4, а также SoM NVIDIA, такими как Jetson Orin Nano и Jetson Orin NX .

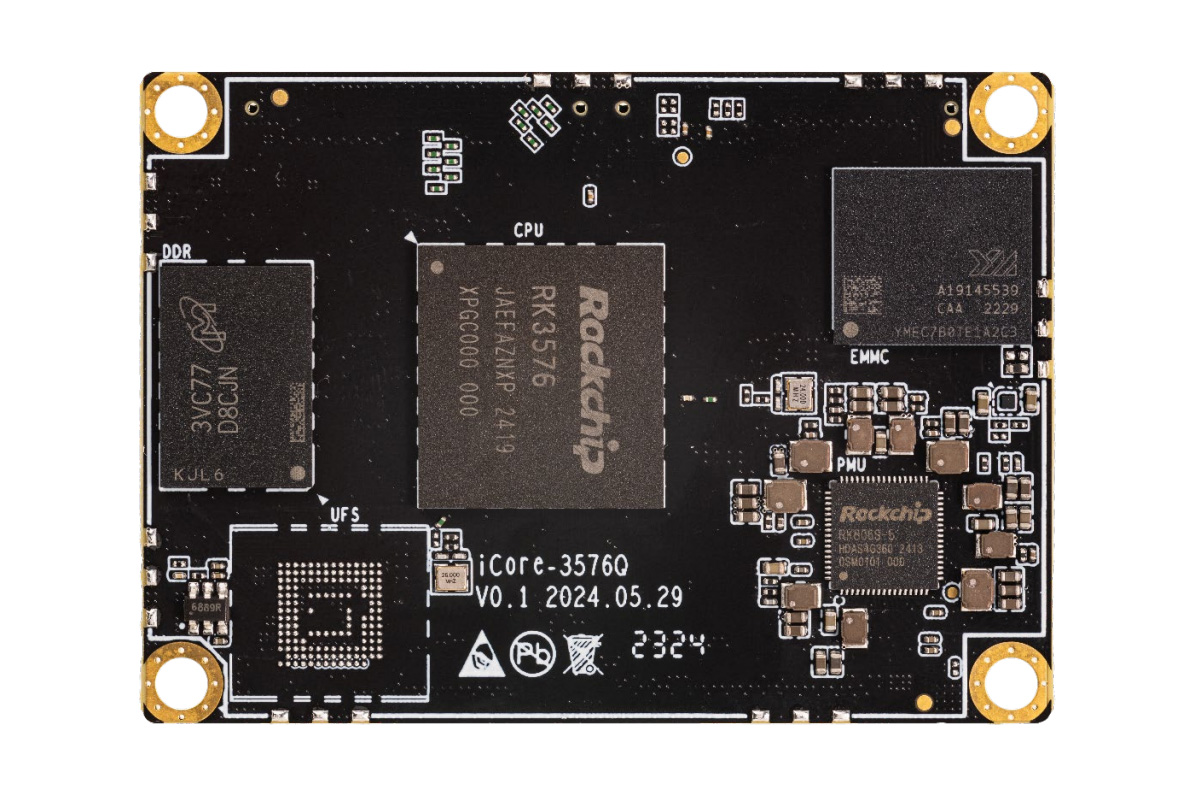

T-Firefly также выпустила другой энергоэффективный SoM на базе RK3576 – iCore-3576Q , который имеет значительно более компактные габариты (60.00 × 42.95 × 5.68 мм) и оснащен PCIe 2.1, SATA 3.1, USB 3.0, MIPI-CSI и другими интерфейсами через межплатные разъемы вместо краевого разъема SO-DIMM.
Ранее публиковались материалы о различных SBC, SoM и отладочных платах на базе Rockchip RK3576, таких как Banana Pi BPI-CM5 Pro , Firefly EC-R3576PC FD и Firefly EC-R3576PC FD . При необходимости можно ознакомиться с ними для получения дополнительной информации по теме.
SoM Firefly Core-3576JD4 оценивается в $119.00 в конфигурации 4 ГБ ОЗУ + 32 ГБ флеш-памяти, а модель с 8 ГБ ОЗУ + 64 ГБ флеш-памяти стоит $149.00. Оба варианта доступны в магазине Firefly . Базовая плата AIO-3576JD4 оценивается примерно в $199 с модулем 4 ГБ/32 ГБ. Дополнительная информация доступна на странице продукта и вики .
