ANAVI Dev Mic — плата микрофона с открытым исходным кодом от ANAVI Technology (Пловдив, Болгария), использующая модуль Seeed Studio XIAO RP2040 и всенаправленный цифровой микрофон STMicroelectronics. Это компактное и доступное устройство, превосходящее USB-микрофоны в голосовых приложениях искусственного интеллекта и машинного обучения.

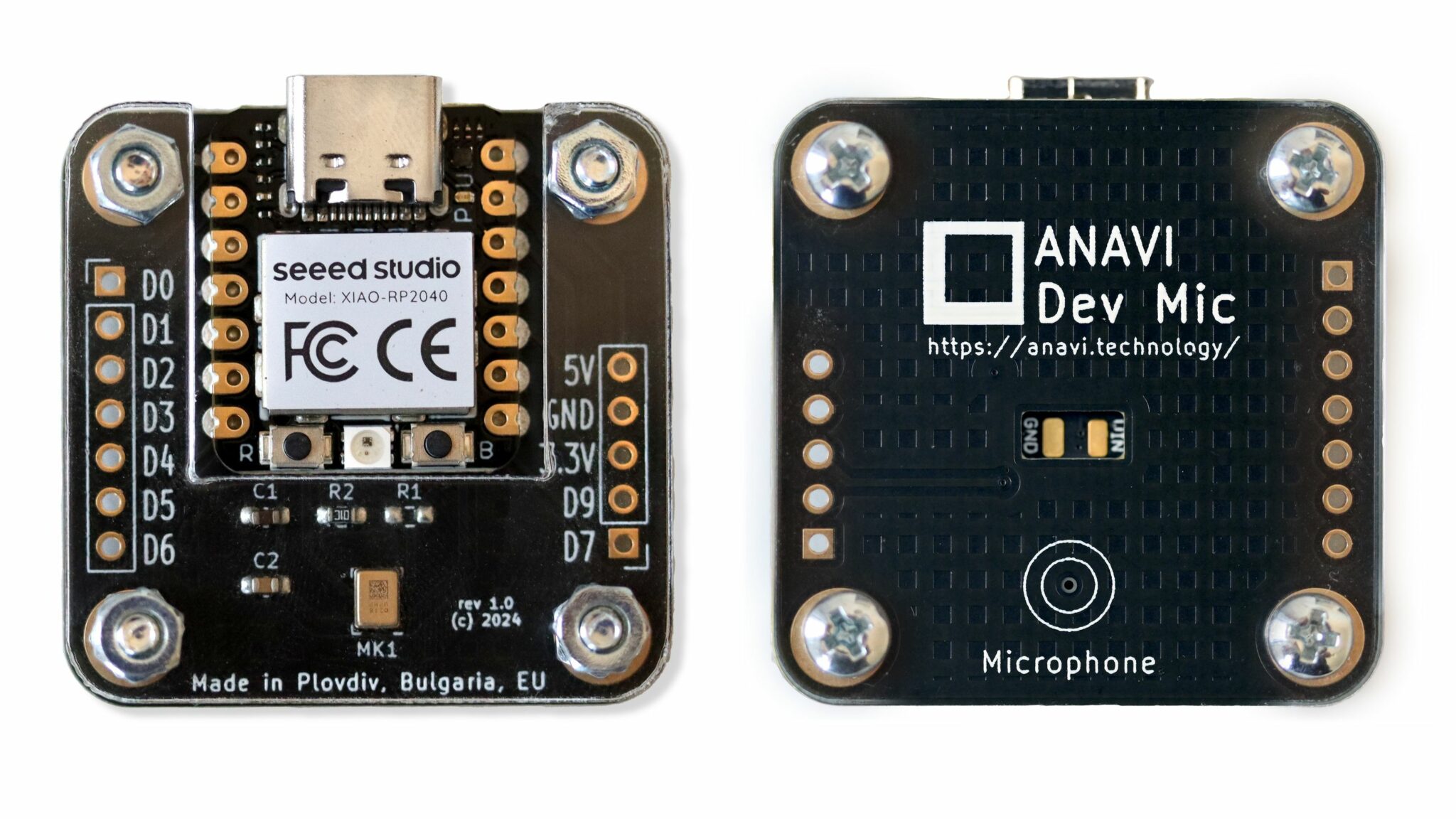

Конструкция проста и лаконична: модуль Seeed Studio XIAO RP2040 расположен в центре, окружённый портом USB-C для питания/программирования и 9 выводами GPIO для расширения функциональности. Микрофон STMicroelectronics MP23DB01HP (MK1) размещён на верхней стороне платы с акустическим отверстием снизу. Это компактный энергоэффективный цифровой MEMS-микрофон, способный захватывать звук со всех направлений с минимальными искажениями. Для работы используется PDM-интерфейс (импульсно-плотностная модуляция), реализованный через программируемые вводы/выводы (PIO) RP2040.
ANAVI Dev Mic подходит для исследований ИИ/МО, создания платформ распознавания речи или разработки интерактивных систем. GPIO-выводы позволяют расширять функциональность с помощью кнопок, светодиодов и сенсоров.
Характеристики ANAVI Dev Mic:
- SoM – Seeed Studio XIAO RP2040
- МК – Raspberry Pi RP2040 двухъядерный микроконтроллер Cortex-M0+ до 133 МГц с 264 КБ SRAM
- ПЗУ – 2 МБ SPI flash
- Порт USB Type-C для питания, передачи данных и программирования
- Микрофон
- STMicroelectronics MP23DB01HP PDM MEMS всенаправленный цифровой микрофон
- Частота дискретизации – 16 кГц
- Интерфейсы – 7-контактный + 5-контактный разъёмы с шагом 2.54 мм: 9x GPIO, 5V, 3.3V, GND
- Габариты – 35.0 x 34.5 мм

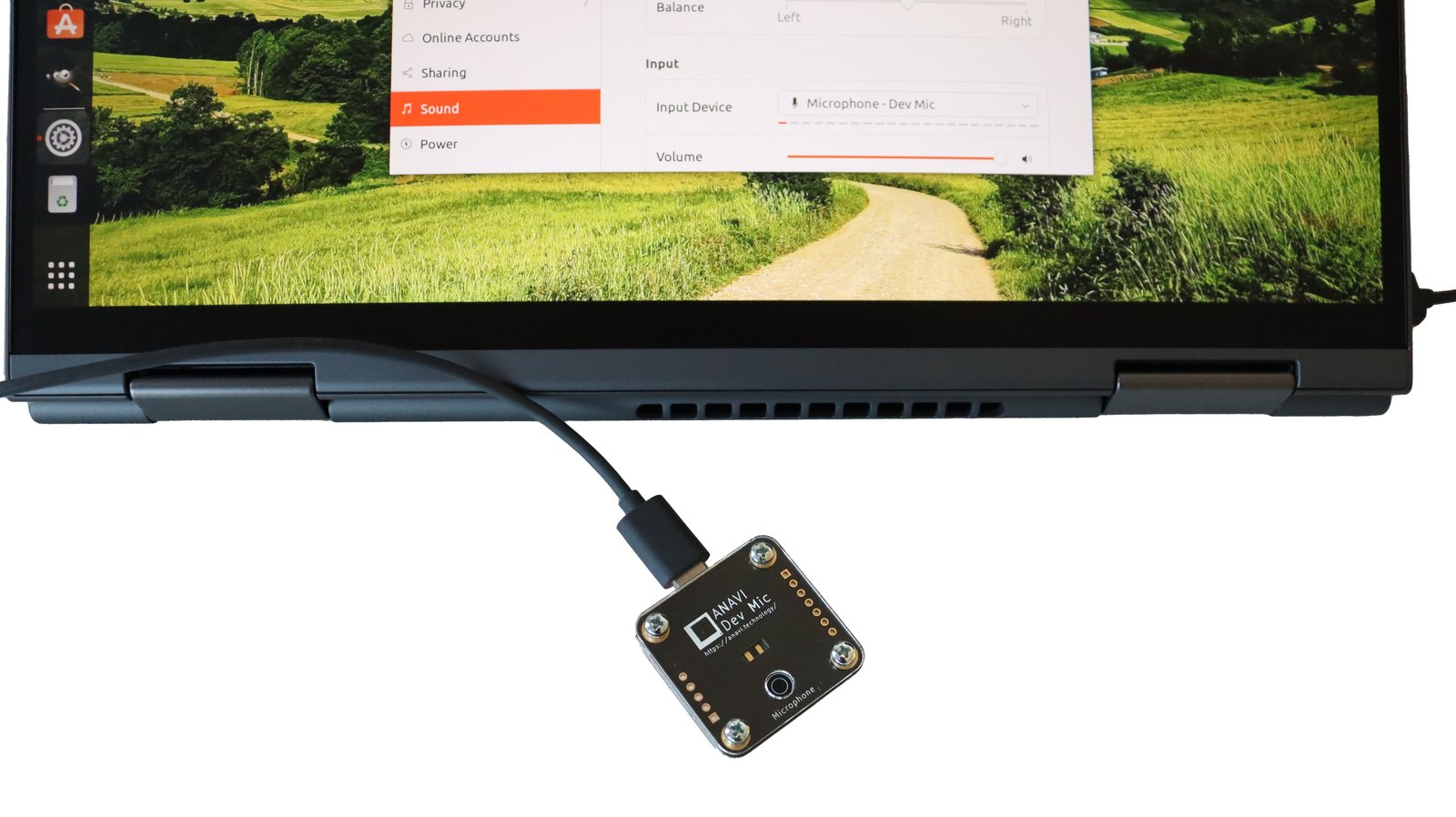

ANAVI Dev Mic полностью открыт: схемы и файлы корпуса доступны на GitHub под лицензией Creative Commons Sharealike. Прошивка основана на открытых Microphone Library for Pico и Raspberry Pi Pico C/C++ SDK . Устройство подключается к ПК или одноплатнику через USB-C.
Другие продукты ANAVI Technology включают механические клавиатуры ANAVI Macro Pad 12 and Arrows и ANAVI Handle . ANAVI Dev Mic аналогичен Mico USB microphone от Electronut Labs, также созданному на базе Raspberry Pi RP2040.
Текущий краудфандинговый проект на Crowd Supply пока привлёк немного участников. Dev Mic предлагается за $25 (плата, корпус, крепёж). Доставка бесплатна по США и стоит $12 в другие страны. Отгрузка ожидается к 17 ноября.
