Мы рассмотрели 3D-принтер Twotrees SK1 CoreXY с возможностью высокоскоростной печати в марте прошлого года, но представляем вторую часть обзора, так как компания предоставила дополнительные аксессуары: комплект корпуса для SK1 и AI-камеру для SK1, о которых мы расскажем сегодня.
Основная структура корпуса выполнена из металлических листов, дополнена передней открывающейся дверцей и верхней панелью из закаленного стекла. Корпус SK1 делает 3D-принтер эстетичнее, защищает от пыли, прост в установке и оснащен вентилятором с системой фильтрации воздуха. Он также предназначен для крепления AI-камеры для SK1, позволяющей пользователям наблюдать за процессом печати.
Комплект корпуса TwoTrees для SK1
Внутренняя часть корпуса преимущественно металлическая, включает дверцу и верхнюю панель из закаленного стекла. Полный перечень компонентов:
| Item | Remark | Quantity |
|---|---|---|
| Top Cover | Tempered Glass | 1 |
| Front Door | Tempered Glass | 1 |
| Left Side Cover | Steel + Black Matte | 1 |
| Right Side Cover | Steel + Black Matte | 1 |
| Rear Cover | Steel + Black Matte | 1 |
| Top Bar Front | Aluminum Alloy, Black | 1 |
| Top Bar Rear | Aluminum Alloy, Black | 1 |
| Top Bar Left | Aluminum Alloy, Black | 1 |
| Top Bar Right | Aluminum Alloy, Black | 1 |
| Top Bar Supports (Front) | Aluminum Alloy, Black | 4 |
| Handles (Front) | Aluminum Alloy, Black | 1 |
| Hinges | Black | 2 |
| Magnets | 28x9x2.0mm | 3 |
| Outer air intake | ABS, Black | 1 |
| Outer air intake cover plate | ABS, Black | 1 |
| Auxiliary fan assembly | Turbo blower,24V,4000RPM | 1 |
| Filtration box assembly | Aluminum profile, Black | 1 |
| Auxiliary fan wires | Black terminals | 1 |
| Filtration fan wires | Green terminals | 1 |
| Screw accessory kit | 1 | |
| Column film | 1 |
Сборка корпуса для 3D-принтера TwoTrees SK1

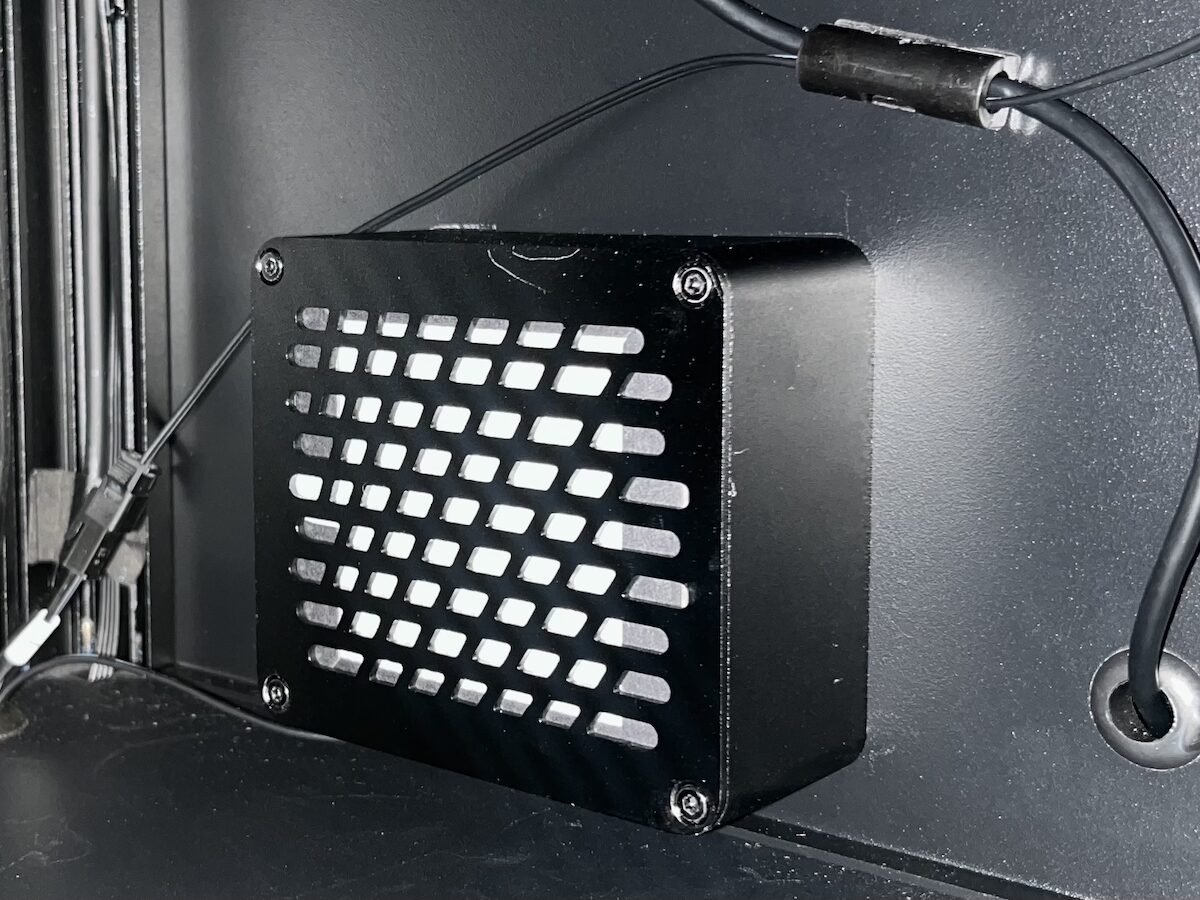

Комплект включает 2 вентилятора: для системы фильтрации воздуха и вытяжной для 3D-принтера. Вентиляторы и фильтры устанавливаются внутрь корпуса.

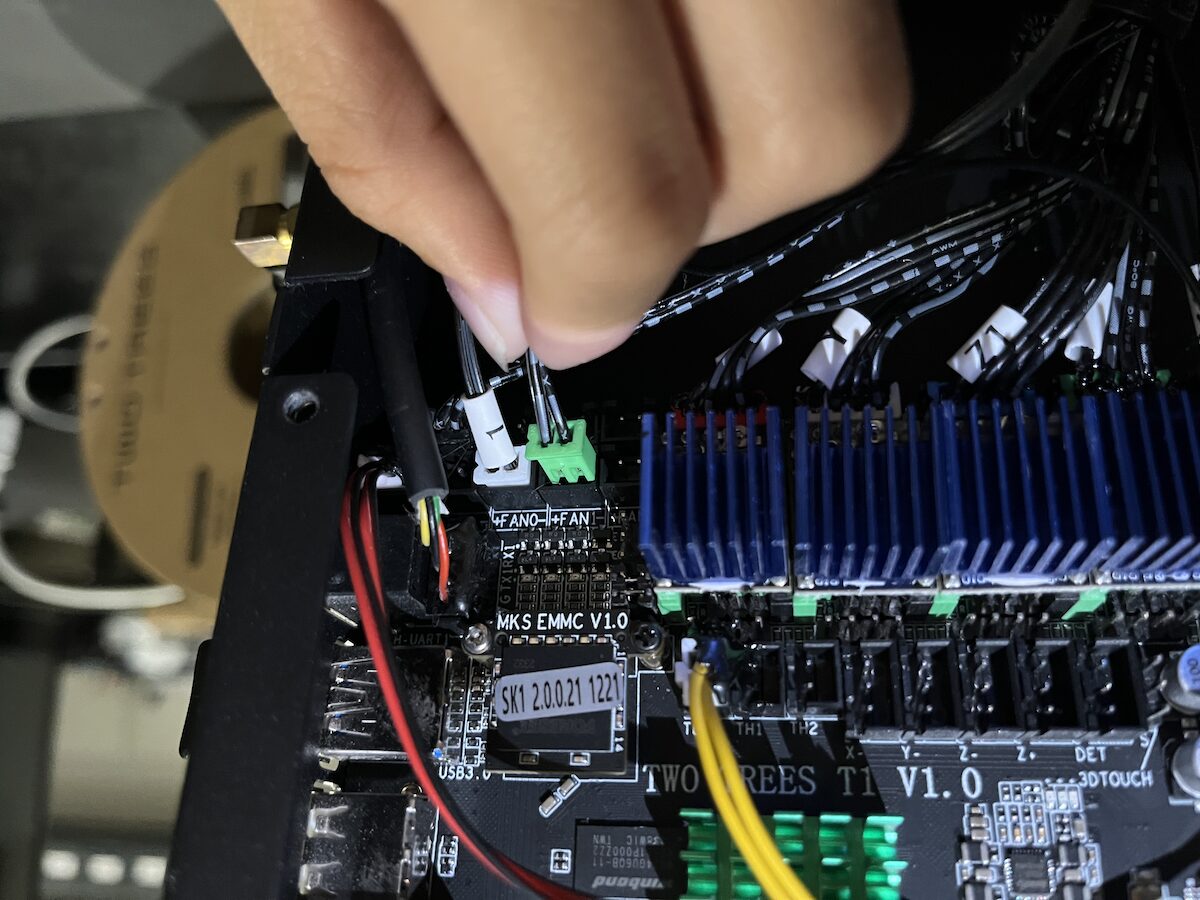

После сборки подключите кабель вентилятора фильтрации к разъему FAN0 на плате управления, расположенной в нижней части принтера.

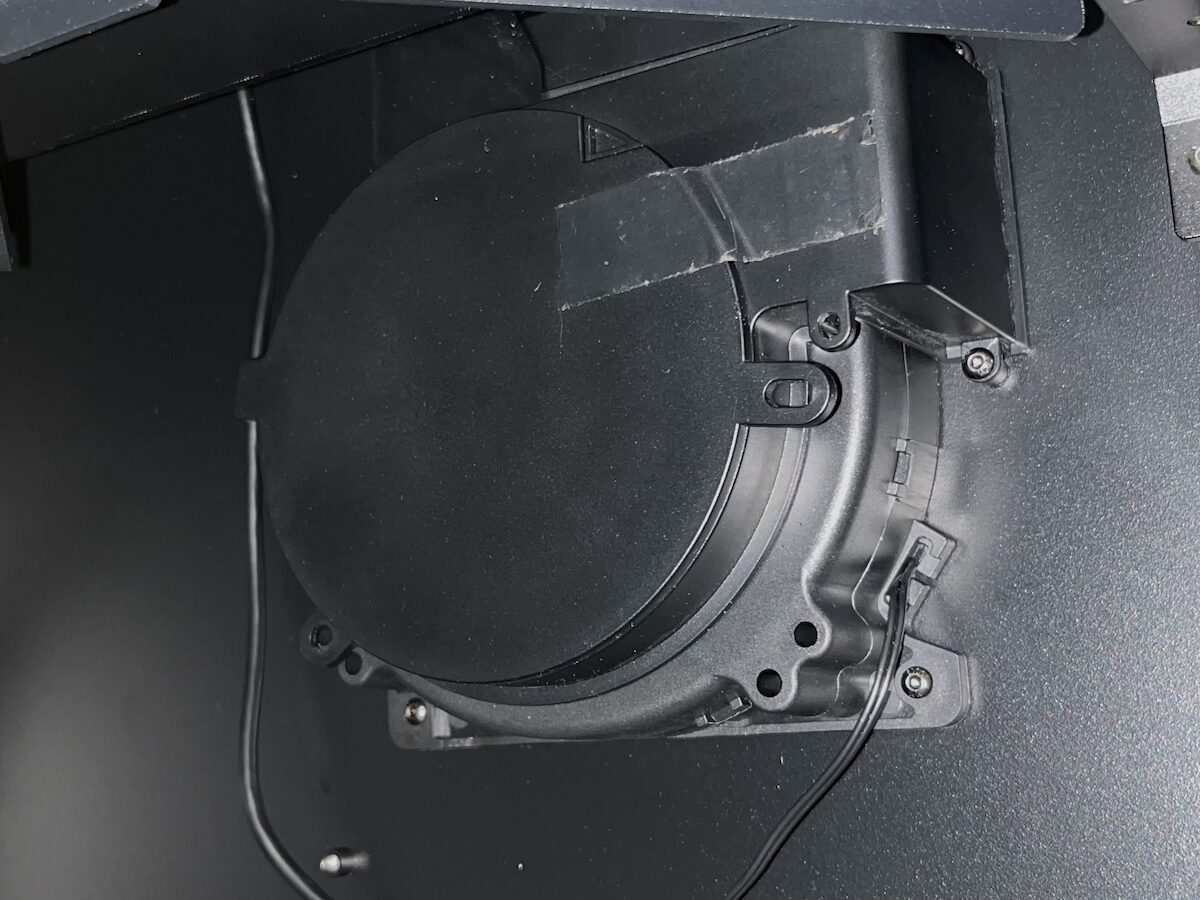

Установите вытяжной вентилятор внутри корпуса…

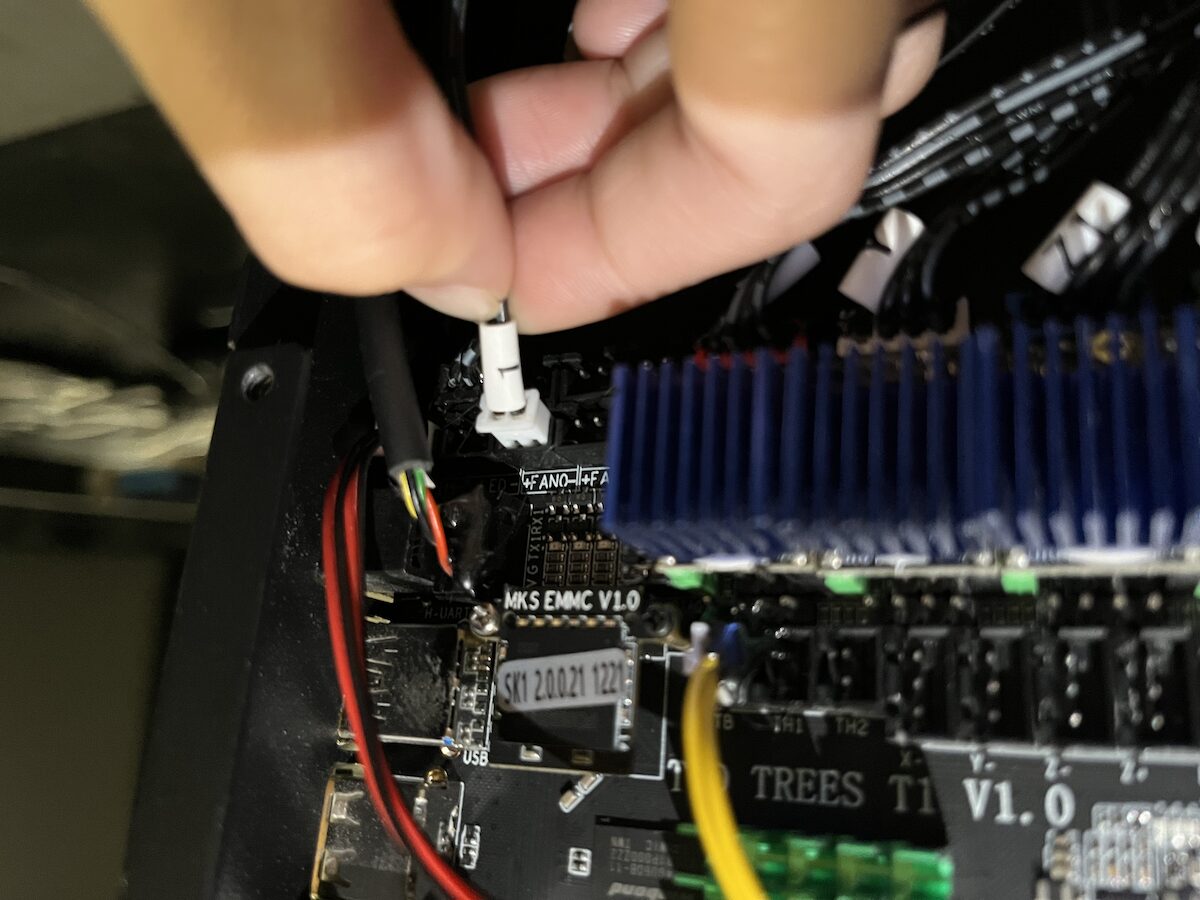

… и подключите его кабель к разъему FAN1.

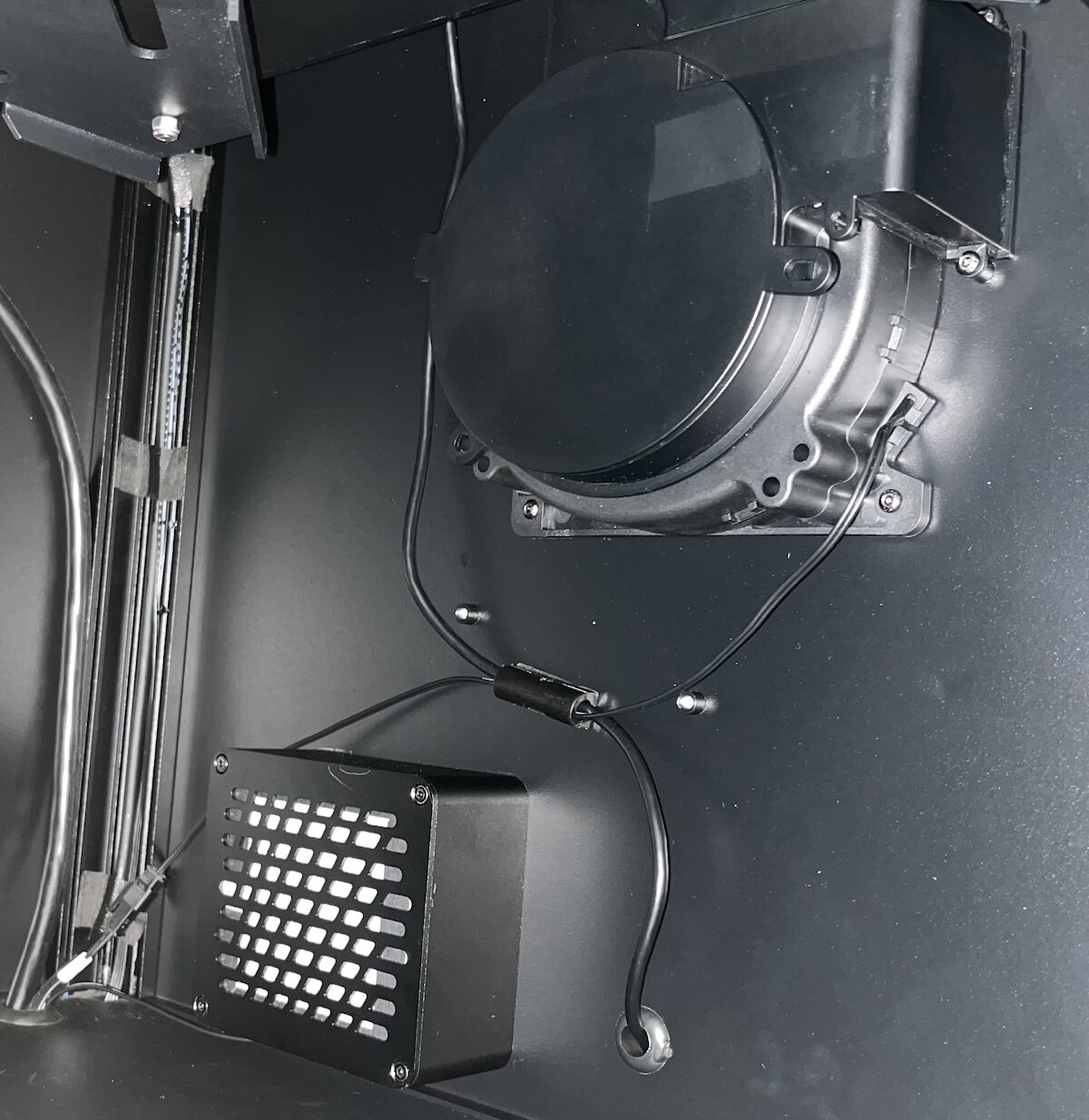

После установки обоих вентиляторов внутреннее пространство должно соответствовать изображению ниже.

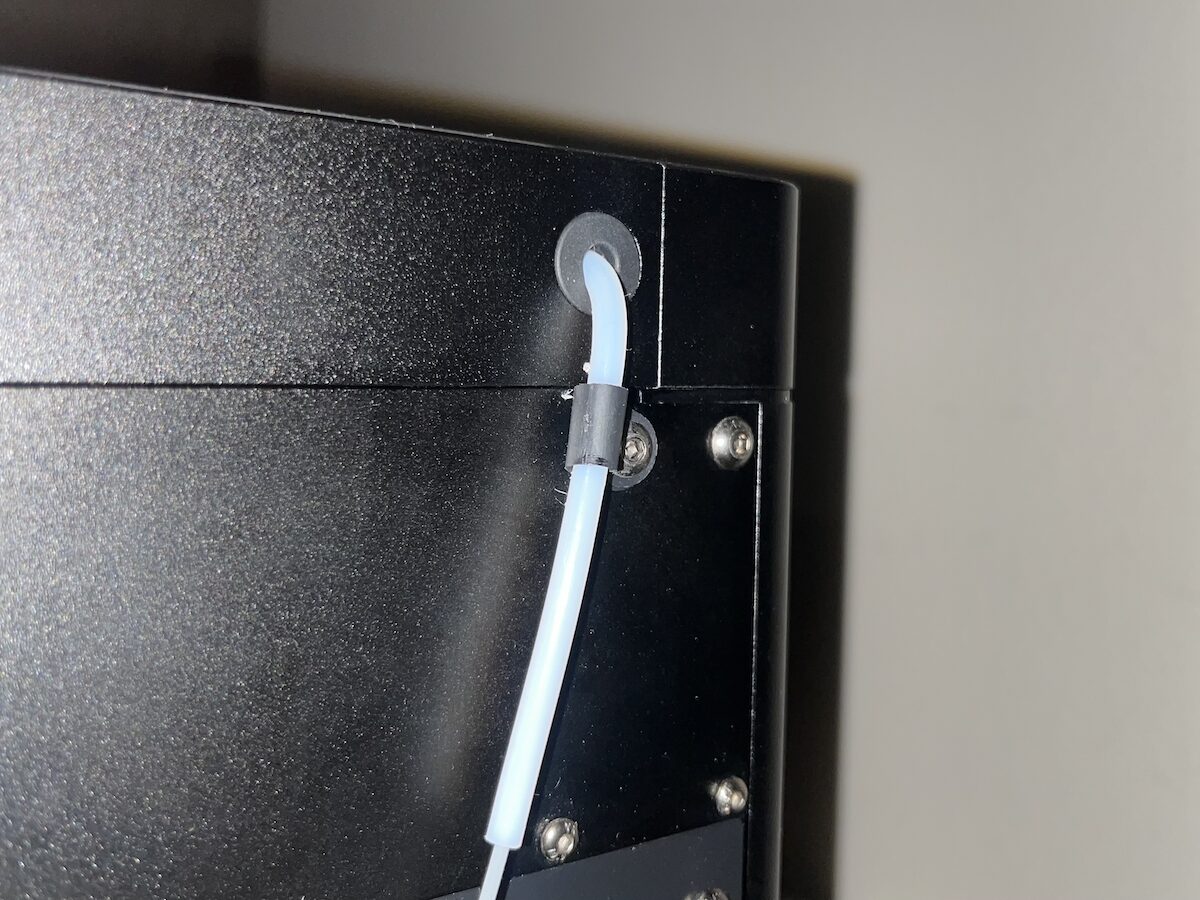

Нейлоновая трубка филамента проходит через специальное отверстие в корпусе.
Процесс сборки также показан в видео в конце обзора.
AI-камера TwoTrees для 3D-принтера SK1
AI-камера для SK1 оснащена 2МП сенсором с разрешением Full HD (1920×1080), поддерживает ИИ-детектирование. Рабочая температура — до 70°C. Установка проста, изображение транслируется по сети через интерфейс Fluidd. Тестирование — далее.

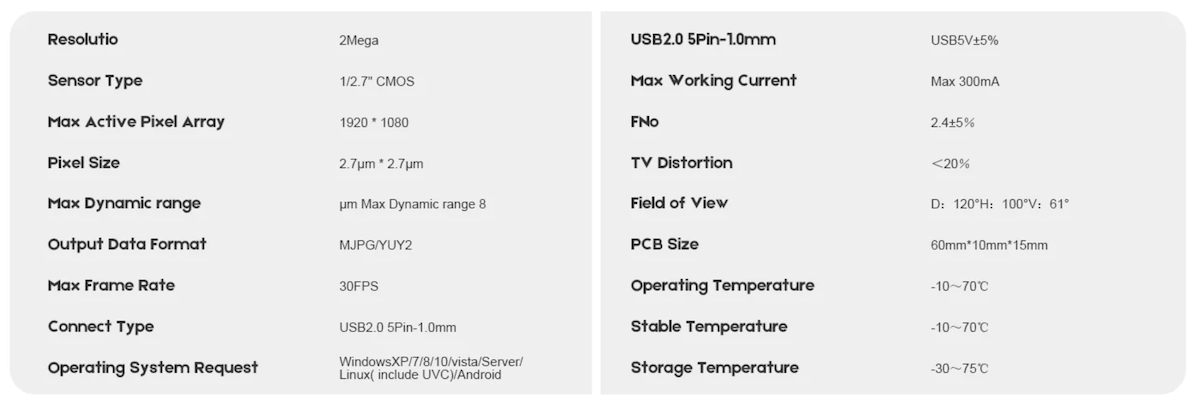

Спецификации камеры:
В комплект входят крепежное основание, USB-кабель и кабель-канал.
Установка AI-камеры на TwoTrees SK1
Камера крепится в верхнем правом углу корпуса, как показано ниже.

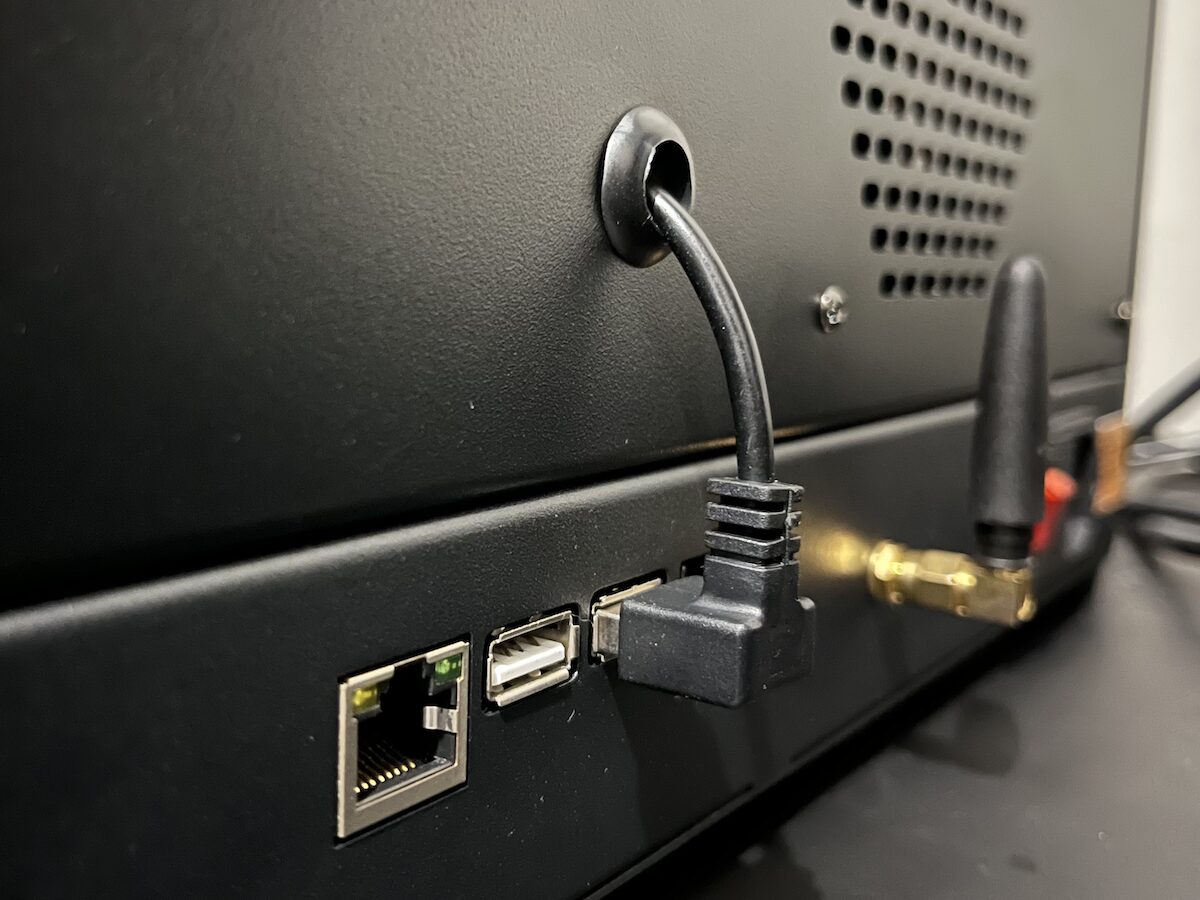

USB-кабель камеры пропускается через отверстие в корпусе и подключается к внешнему порту USB 2.0.
Начало работы с комплектом корпуса и AI-камерой для Twotrees SK1
Сборка корпуса и монтаж камеры — лишь первые шаги. Требуется обновить прошивку дисплея и платы управления. Инструкция — далее.

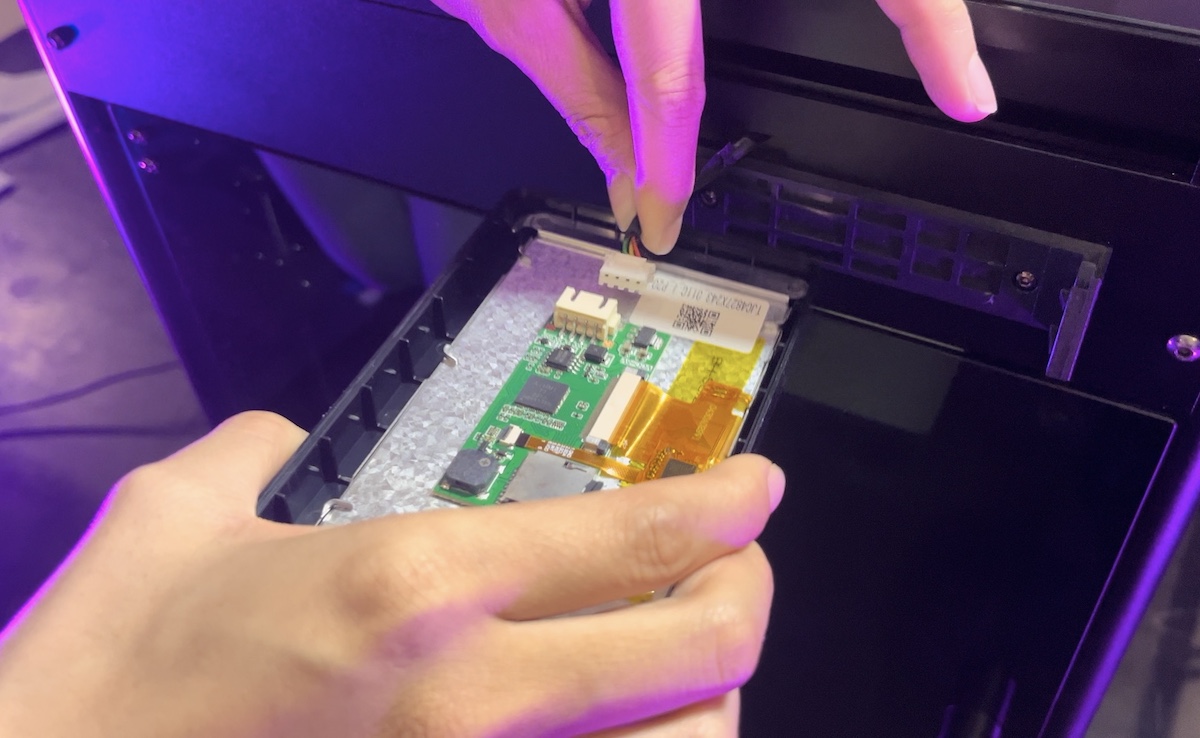

Сначала обновите прошивку ЖК-дисплея до актуальной версии (на данный момент V3.20). Снимите дисплей и отключите кабели от принтера.
Загрузите прошивку ЖК-дисплея V3.20 (“SK1_TFT_V3.20_20240316.LKS.tft”) на компьютер.

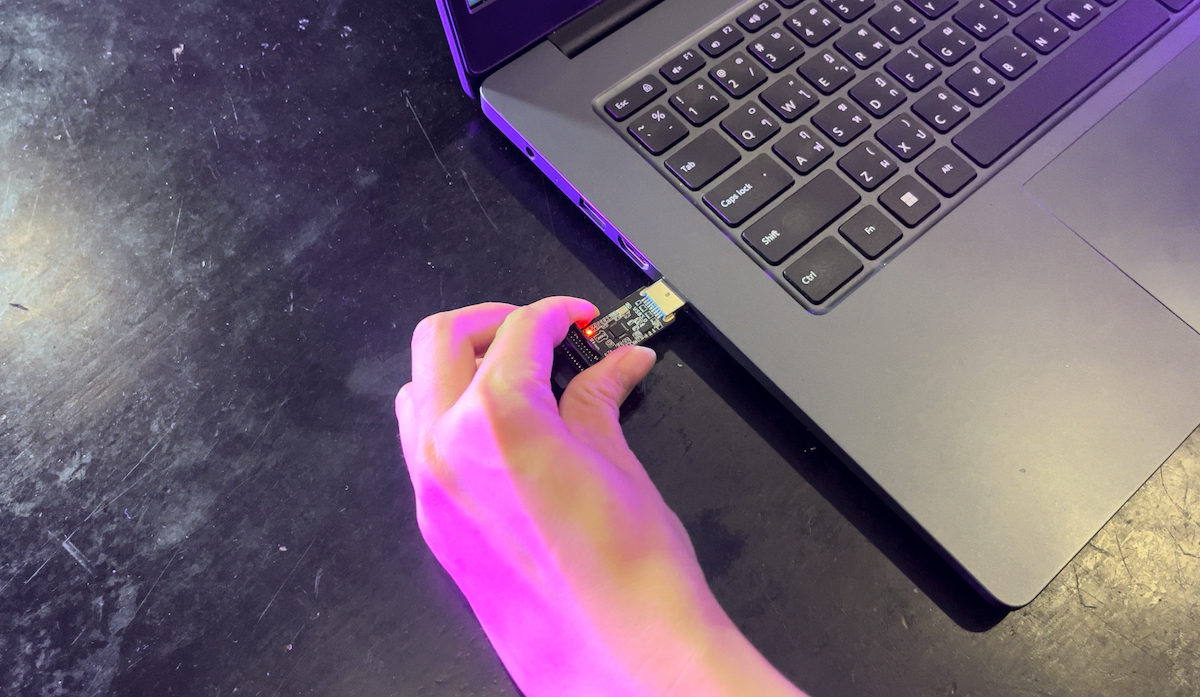

Скопируйте файл прошивки на microSD-карту через адаптер MKS EMMC или кард-ридер.

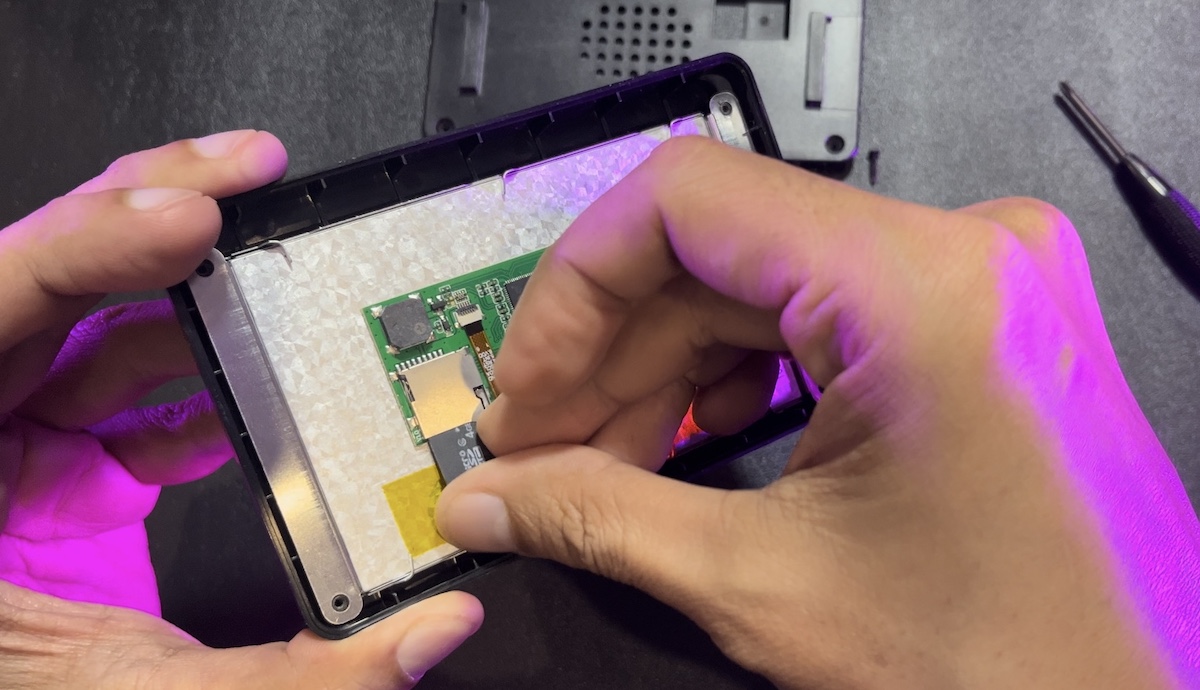

Извлеките карту из компьютера, вставьте в слот microSD на тыльной стороне дисплея SK1.
Подключите кабель обратно и включите принтер.

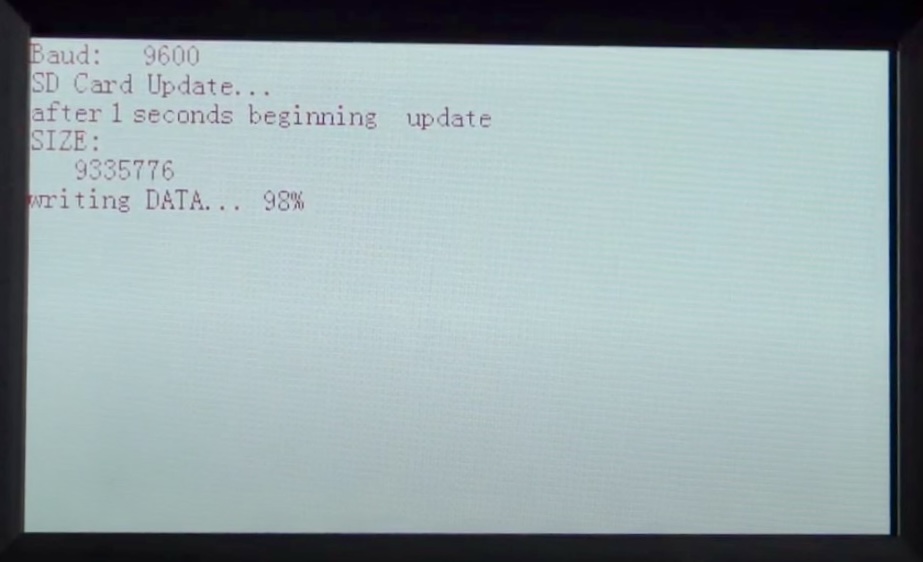

Прошивка установится автоматически. По завершении на 100% выключите принтер, извлеките карту и установите дисплей на место.
Теперь обновим прошивку платы управления до V2.02.17 с помощью Balena Etcher (альтернативы: USBImager или Win32DiskImager). Загрузите прошивку V2.02 .
Для обновления извлеките модуль MKS EMMC с нижней части принтера, открутив два винта.

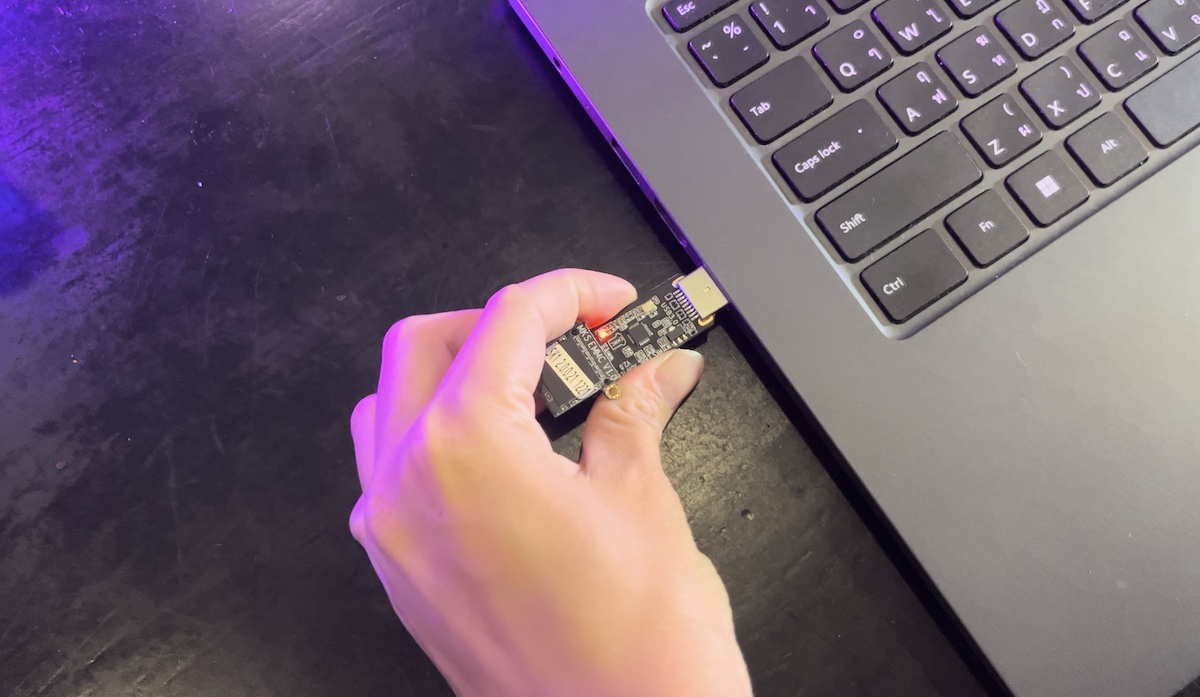

Вставьте модуль MKS EMMC в адаптер и подключите к USB-порту компьютера.

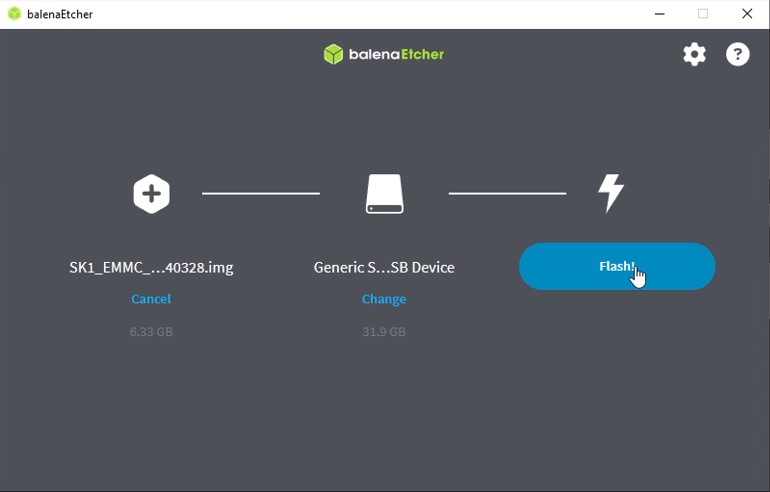

Загрузите файл в BalenaEtcher, выберите microSD-карту и нажмите Flash.
Дождитесь завершения прошивки (100%), установите модуль обратно под принтер, соберите конструкцию и включите устройство. В меню System проверьте изменения прошивки.

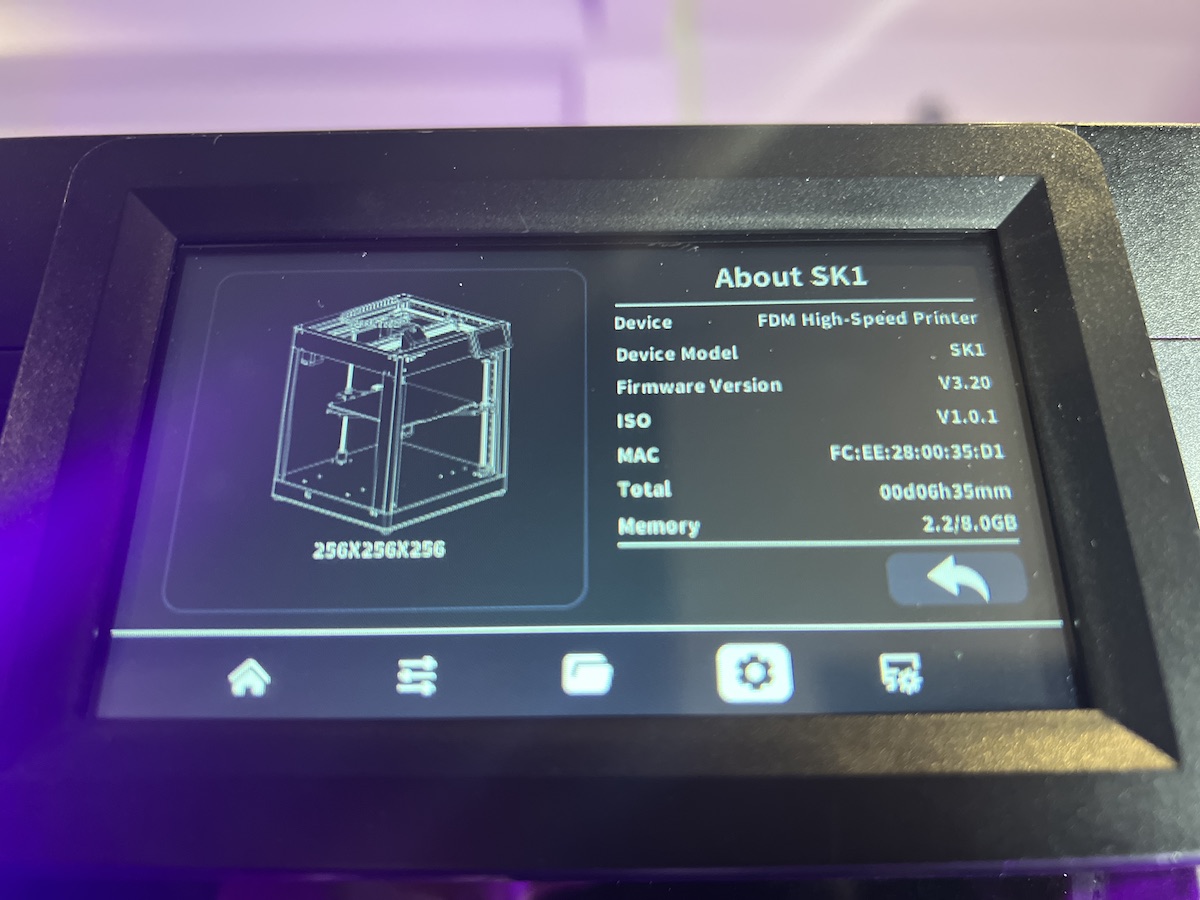

В меню About SK1 убедитесь, что версия прошивки — V3.20 (как на скриншоте). Это подтверждает успешное обновление.
Протестируем камеру: войдите в систему Fluidd по IP-адресу принтера. В новом окне отобразятся изображение с AI-камеры и управление вентиляторами.

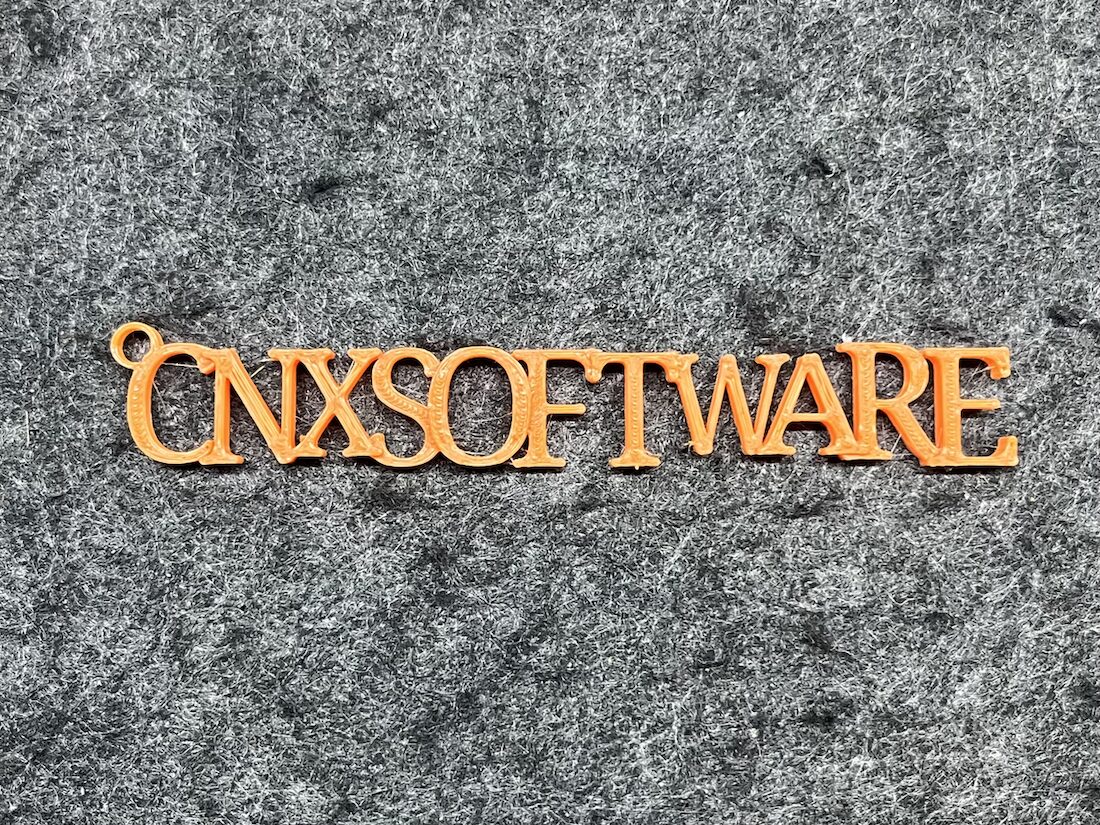

Проведен тест печати брелока CNX Software с ABS-филаментом — термокамера обеспечила стабильность.
Видеообзор
Заключение
Twotrees SK1 хорошо работает с HS PLA-филаментом в базовой конфигурации. Комплект корпуса улучшает эстетику и функциональность: система фильтрации очищает воздух и устраняет запахи, расширяет возможности печати (ABS, PETG и др.). Качественная AI-камера SK1 позволяет контролировать процесс, создавать таймлапсы. Заявленные ИИ-функции (детекция посторонних объектов, дефектов печати типа «спагетти», столкновений) не тестировались из-за ограничений ПО.
Благодарим TwoTrees за предоставленные комплект корпуса SK1 и AI-камеру. Корпус продается за $159 на AliExpress или в фирменном магазине , AI-камера — за $27.92 с доставкой на AliExpress и $39.99 в фирменном магазине .
