MYIR MYC-J7A100T — это система-на-модуле (SoM), работающая на базе FPGA AMD/Xilinx Artix-7 XC7A100T с количеством логических ячеек до 101 440, 512 МБ памяти DDR3, 32 МБ QSPI FLASH, 32 КБ EEPROM, системой управления питанием постоянного тока и другие интегральные схемы в компактном форм-факторе 69,6 x 40 мм.
Модуль предоставляет до 178 входов/выходов FPGA, четыре пары высокоскоростных интерфейсов приемопередатчика GTP и интерфейс JTAG через 260-контактный краевой разъем. MYiR также предоставляет плату разработки для модуля MYC-J7A100T, которая выглядит как карта PCIe 2.0 и поставляется с SFP+, входными и выходными портами HDMI, двойным GbE и разъемом расширения GPIO.

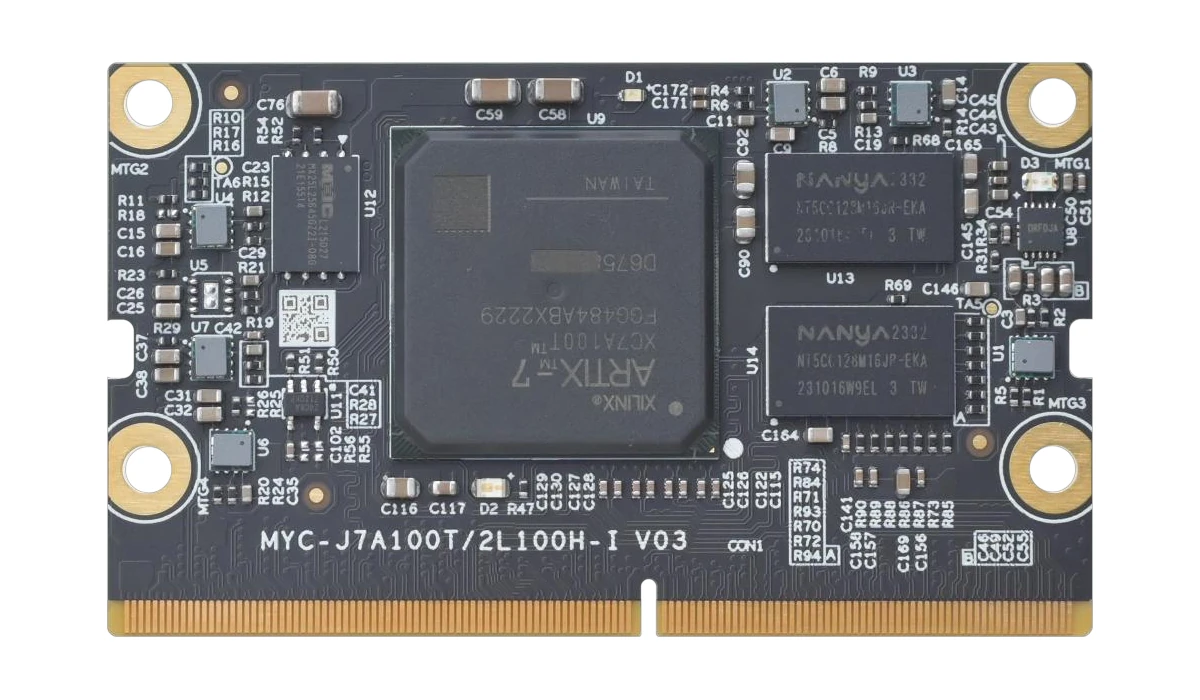

Модульная система MYIR MYC-J7A100T
Технические характеристики:
- FPGA — AMD/Xilinx XC7A100T Artix-7 FPGA (XC7A100T-2FGG484I) с
- 101 440 логических ячеек
- 4860 Кб оперативной памяти
- 240 фрагментов DSP
- 8 трансиверов GTP, способных развивать скорость до 6,6 Гбит/с.
- Интерфейс PCIe Gen2 x4
- До 300 несимметричных входов/выходов
- Системная память — 512 МБ DDR3
- Память — 32 МБ QSPI Flash, 32 КБ EEPROM

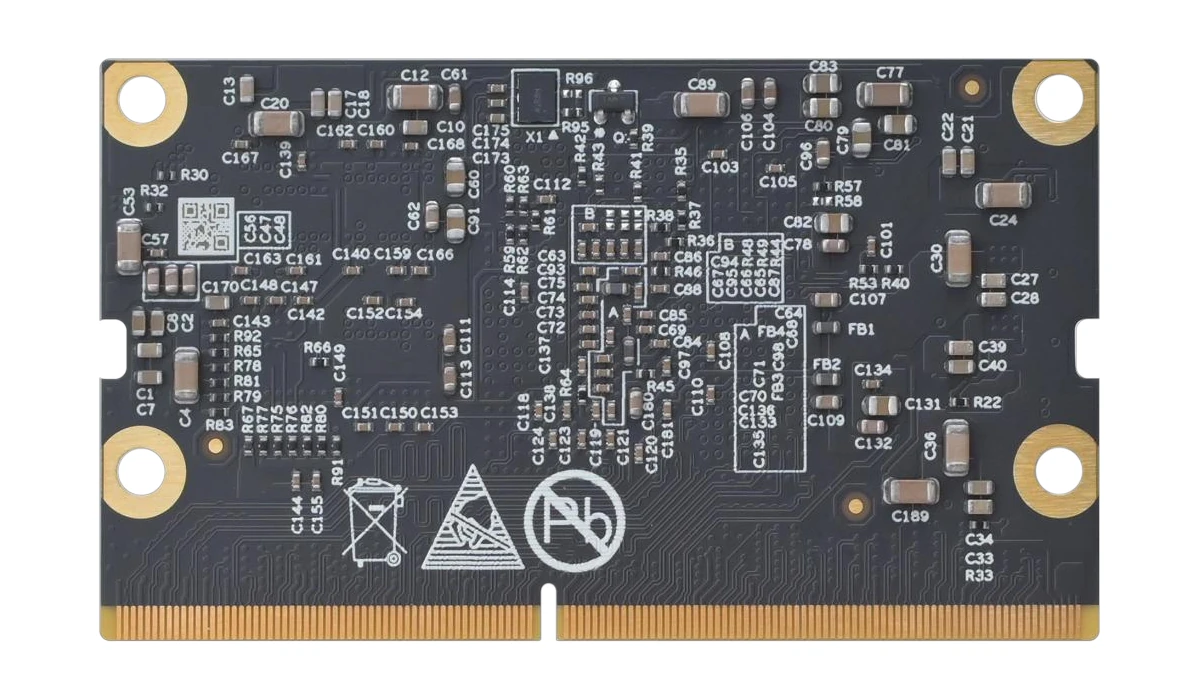

- Интерфейс несущей платы – 260-контактный торцевой разъем
- 178 программируемых входов/выходов
- Блок 13–35 входов/выходов
- Блок 14–45 входов/выходов
- Блок 15–48 входов/выходов
- Блок 16 – 50 входов/выходов
- MGTP – 20-контактный для высокоскоростных последовательных интерфейсов
- JTAG-отладка
- 178 программируемых входов/выходов
- Напряжение питания — рекомендуется 5 В, 3 А.
- Размеры — 69,6 x 40 мм (12-слойная печатная плата)
- Диапазон температур – от 40 до 85 градусов Цельсия (промышленный класс)

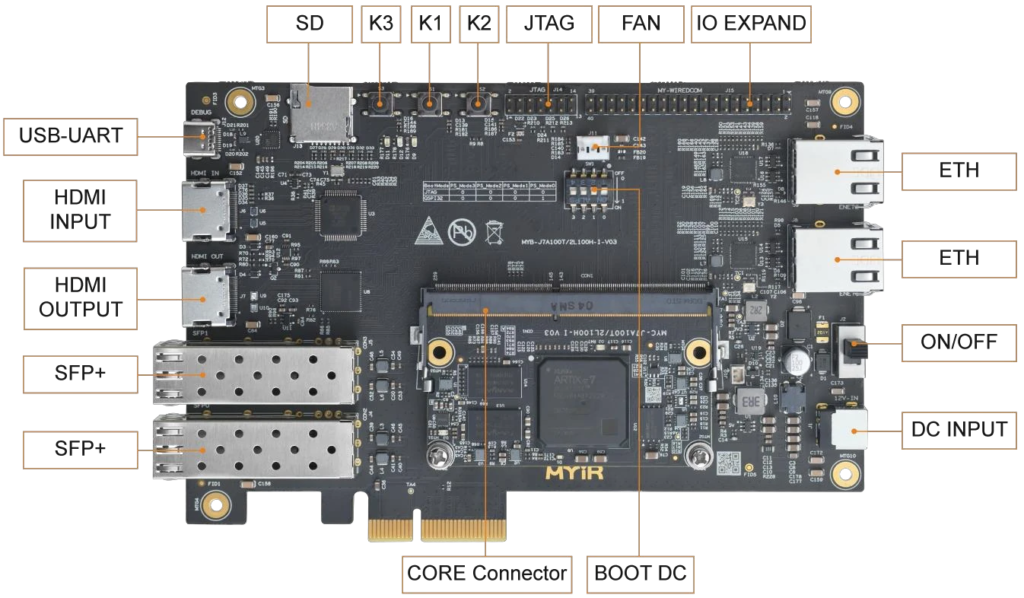

Плата разработки MYIR MYD-J7A100T AMD XC7A100T FPGA
Компания также предоставляет плату разработки MYD-J7A100T, оснащенную MYC-J7A100T SoM и предлагающую следующие интерфейсы:
- 260-контактный разъем для системы-на-модуле MYIR MYC-J7A100T, описанный выше
- Память — слот для карты MicroSD.
- Видеоинтерфейсы
- Вход и выход HDMI
- Интерфейс цифровой камеры DVP с поддержкой 2-мегапиксельного модуля камеры MYIR MY-CAM011B
- Сеть
- 2х SFP+
- 2х интерфейса Gigabit Ethernet RJ45
- Расширение
- Интерфейс PCIe 2.0
- 40-контактный разъем расширения для модуля MY-WIREDCOM RPI с добавлением интерфейсов RS232/RS485
- Отладка – JTAG; Интерфейс USB-UART через порт USB Type-C
- Разное
- 3x кнопки
- 3х светодиода
- 1x DIP-переключатель для выбора загрузки и включения/выключения питания
- Источник питания — 12 В/2 А через разъем питания постоянного тока.
- Размеры — 167,64 x 130,65 мм (6-слойная печатная плата)
- Диапазон температур – от -40 до +85 по Цельсию.

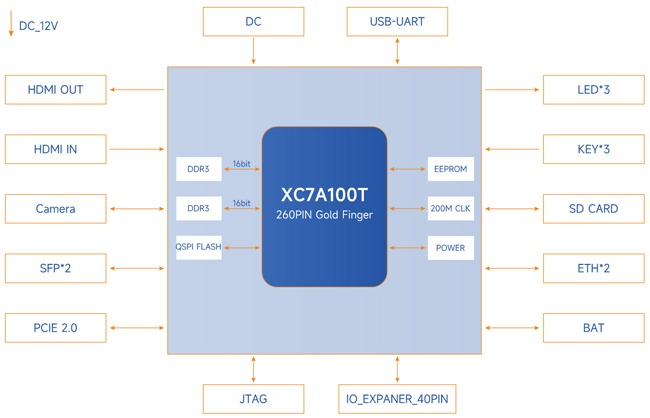

Блок-схема платы разработки MYC-J7A100T
Программное обеспечение, цена и доступность
MYiR Tech предоставляет ряд примеров кодов Vivado для целей тестирования: от базового мигания светодиодом до более сложных программ тестирования ввода/вывода HDMI, PCIe и SFP+. Компания обычно не публикует их и предоставляет программные ресурсы только платящим клиентам.
Неясно, почему MYiR решила выпустить FPGA Artix-7 именно в это время, поскольку FPGA Xilinx (теперь AMD) XC7A100T существует уже много лет, и ранее мы рассказывали о плате Trenz Electronic TE0725LP в 2019 году и MicroNova Mercury 2 в 2020 году. Мы также написали о реализации 3D-игрового движка C в FPGA, работающей на плате Digilent Arty A7-100T с той же FPGA XC7A100T.
Утверждается, что решение подходит для промышленного контроля, автоматизации, связи, вычислений и других узкоспециализированных приложений. Плата разработки системы-на-модуле MYIR MYC-J7A100T и MYD-J7A100T AMD XC7A100T FPGA теперь доступны по цене 125 и 169 долларов США, соответственно. Более подробную информацию, включая документацию по оборудованию и ссылки для приобретения, можно найти на странице продукта.
