В июне 2022 года был анонсирован микроконтроллер Espressif ESP32-C5 как первый двухдиапазонный чип WiFi 6 IoT от компании. С не было никаких новостей, но ситуация скоро изменится, поскольку совсем недавно была выпущена документация по бета-версии платы ESP32-C5.
ESP32-C5 изначально анонсировался как двухдиапазонная WiFI 6 и Bluetooth 5.0 LE SoC, но в руководстве пользователя бета-версии платы указано, что она также поддерживает Zigbee 3.0 и Thread 1.3, поэтому в беспроводном микроконтроллере есть 802.15.4. Сама плата ESP32-C5 оснащена двумя разъемами SMA для антенн или испытательного оборудования 2,4 ГГц и 5 ГГц, двумя портами USB-C, двумя 12-контактными разъемами GPIO, кнопками загрузки и сброса, светодиодом RGB и 2-контактным разъемом для измерения тока.
Характеристики бета-версии платы ESP32-C5:
- SoC — ESP32-C5-BETA3
- ЦП — одноядерный 32-битный процессор RISC-V с частотой до 240 МГц.
- Память — встроенная SRAM 400 КБ.
- Хранилище — 384 КБ встроенной ПЗУ, поддержка внешней флэш-памяти.
- Возможности подключения
- Двухдиапазонный 802.11ax WiFi 6 в диапазонах 2,4 ГГц и 5 ГГц с поддержкой стандарта 802.11b/g/n WiFi 4 для обратной совместимости.
- Полоса пропускания 20 МГц для режима 802.11ax
- Полоса пропускания 20/40 МГц для режима 802.11b/g/n
- Механизм OFDMA (Множественный доступ с ортогональным частотным разделением) как для восходящей, так и для нисходящей линии связи.
- Возможность MU-MIMO для нисходящей линии связи
- Поддержка Target Wake Time (TWT) позволяет устройствам переходить в спящий режим в течение длительного периода времени (важно для срока службы батареи).
- Bluetooth 5.0 с низким энергопотреблением (LE)
- Радио 802.15.4 для Zigbee 3.0 и Thread 1.3
- Двухдиапазонный 802.11ax WiFi 6 в диапазонах 2,4 ГГц и 5 ГГц с поддержкой стандарта 802.11b/g/n WiFi 4 для обратной совместимости.
- Память — флэш-память SPI 4 МБ
- Антенны
- Разъем SMA 2,4 ГГц для стержневой антенны сопротивлением 50 Ом или тестирование через радиочастотный кабель
- Разъем SMA 5 ГГц для стержневой антенны сопротивлением 50 Ом или тестирование через радиочастотный кабель
- USB
- Порт USB Type-C — порт USB Serial/JTAG с полной скоростью USB 2.0 до 12 Мбит/с (режим высокоскоростной передачи 480 Мбит/с не поддерживается). Используется для питания платы, загрузки приложений на чип, связи с чипом по протоколам USB, а также для отладки JTAG.
- Порт USB Type-C — UART — используется для питания платы, прошивки приложений на чип, а также связи с чипом ESP32-C5-BETA3 через встроенный мост USB-UART (до 3 Мбит/с).
- Расширение — 12-контактные разъемы GPIO J5 и J6; совместимость с макетной платой
- Разное
- Индикатор питания
- RGB-светодиод, управляемый GPIO6
- Кнопки загрузки и сброса
- Перемычка J7 для измерения тока
- 32,768 кГц (RTC) и 48 МГц (Примечание: 32 кГц не установлен по умолчанию, а контакты XTAL_32K_P и XTAL_32K_N используются как GPIO0 и GPIO1).
- Источник питания
- 5 В через порты USB-C или контакты 5 В и GND
- 3,3 В через контакты 3V3 и GND
- Импульсный стабилизатор DC/DC от 5 В до 3,3 В
- Размеры – подлежит уточнению

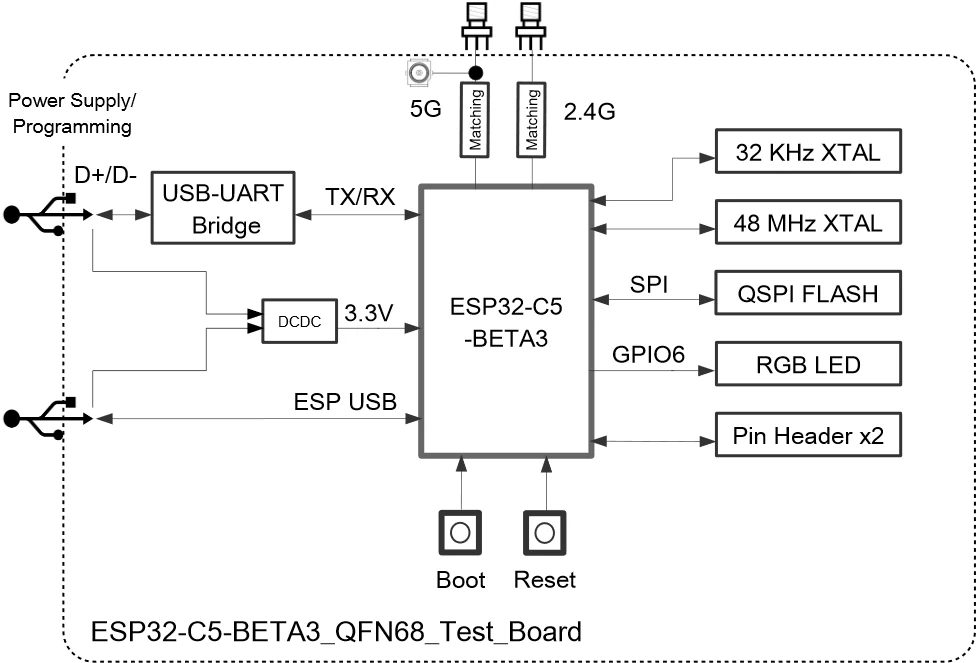

Блок-схема
Более подробную информацию об оборудовании вы найдете в руководстве пользователя (PDF). О поддержке программного обеспечения ничего не написано, за исключением того, что оно будет поддерживаться платформой ESP-IDF, и мы видим, что а последние несколько недель или месяцев был добавлен в репозиторий GitHub некоторый код ESP32-C5 и утилита esptool. Espressif Systems еще ничего не анонсировала, и в магазине Aliexpress нет модуля или платы ESP32-C5, но, вероятно, пройдет несколько недель или месяцев, прежде чем бета-образцы станут доступны, и мы ожидаем запуска плат сторонних производителей где-то во втором полугодии 2024 года.
