Запущен в продажу комплект для разработки balenaFin с Raspberry Pi CM3+/Lite от $179 и выше

Balena.io – ранее известные как resin.io – впервые представили проект Resin.io Fin в марте 2018 года. Была разработана несущая плата для Raspberry Pi CM3L с целью облегчения управления парками подключенных устройств, благодаря операционным системам ResinOS и возможности развертывания приложений, которые были упакованы в контейнеры через их сервис balenaCloud.

Через некоторые время проект был переименован в balenaFin и теперь компания объявила о выпуске комплекта для разработки balenaFin 1.1 с различными улучшениями, включая поддержку PoE, двойной камеры и модуля Raspberry Pi CM3+ / Lite.

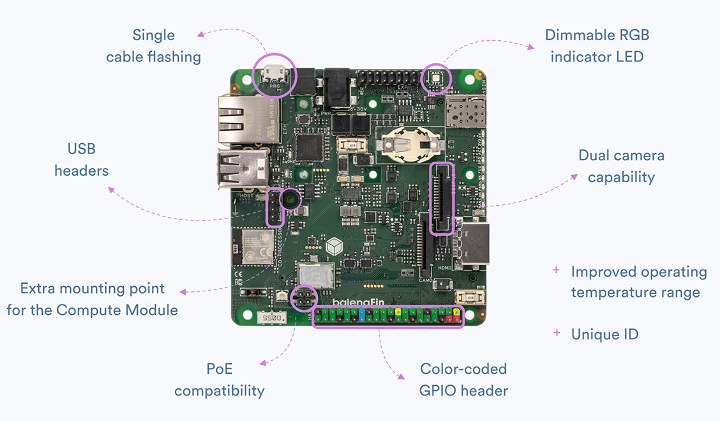

Технические характеристики несущей платы balenaFin v1.1, улучшения выделены жирным шрифтом:

  • Поддерживаемые SoM
    • Raspberry Pi Compute Module 3 Lite с процессором Broadcom BCM2837 с четырьмя ARM ядрами Cortex A53 с тактовой частотой 1.2 ГГц и оперативной памятью 1 Гб
    • Raspberry Pi Compute Module 3+ / Lite с процессором Broadcom BCM2837B0 с четырьмя ARM ядрами Cortex A53 с тактовой частотой 1.2 ГГц и оперативной памятью 1 Гб
  • Хранилище – 8, 16, 32 или 64 Гб eMMC 5.1 флэш-память промышленного класса
  • Сеть – 10 / 100M Ethernet, двухдиапазонный 802.11ac/a/b/g/n 2.4 и 5 ГГц WiFi + Bluetooth 4.2
  • Расширение
    • Цветовая кодировка Raspberry Pi 40-контактного разъема HAT
    • 1x слот Mini PCI Express (USB, UART и I2C) с слотом для nano-SIM карты
    • Видео выход и дисплей – HDMI выход, разъем для RPi дисплея (мультиплексирован с одной RPi камерой)
    • Камера – 2x разъем для RPi камеры
    • USB – 2x порт USB 2.0 Type-A, 1x микро USB порт для перепрошивки, 1x 4-контактный разъем USB 2.0
  • Сопроцессор
    • IoT модуль – IoT модуль Samsung Artik 020 с MCU Silicon Labs BGM111 Arm Cortex M4 @  40 МГц, 32 Кб ОЗУ, 256 Кб флэш-памяти и возможностью интеллектуального подключения Bluetooth 4.2
    • Вводы / выводы – 1x I2C, 1x SPI, 1x отладочный UART, 8x GPIO / ADC
  • Разное – RTC через чип I2C с батарейкой типа CR122, 1x диммируемый RGB светодиод, 9 x светодиодов состояния, защита (fuse) питания (3 А 125 В переменного тока / постоянного тока), защита (fuse ) HAT 5 В (3 А 125 В переменного тока / постоянного тока), PoE разъемы
  • Питание
    • от 6 до 24 В через разъем типа баррель или 2-позиционный разъем phoenix
    • 5 В @ 2.5 А через разъем HAT
    • PoE (Power-over-Ethernet) через дополнительную плату
  • Размеры – 90 x 90 мм (PCB)
  • Диапазон температур – от -20 до 70°C

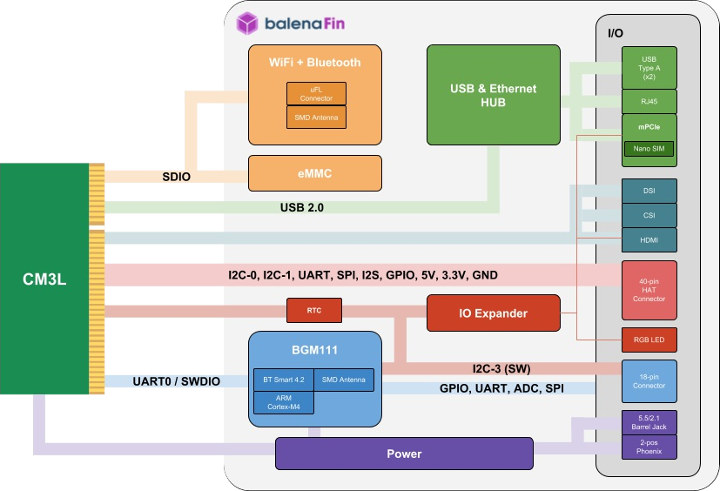

Блок-схема

Другие улучшения включают в себя возможность перепрошивки через микро USB порт без необходимости подключения источника питания, а также дополнительную точку крепления для вычислительного модуля для улучшения виброустойчивости и теперь каждая плата имеет уникальную идентифицируемую матрицу данных, напечатанную на плате (уникальный идентификатор).

Плата поставляется без операционной системы, но вы можете легко прошить ее одним balenaOS из 2-х доступных вариантов (разработка, автономный) с помощью инструмента Etcher, для этого нужно просто подключить плату к вашему компьютеру по микро USB порту, как описано в руководстве по началу работы. Автономный balenaOS это просто дистрибутив с докером, но без доступа к сервису управления приложениями / устройствами balena.

Нажмите, чтобы увеличить

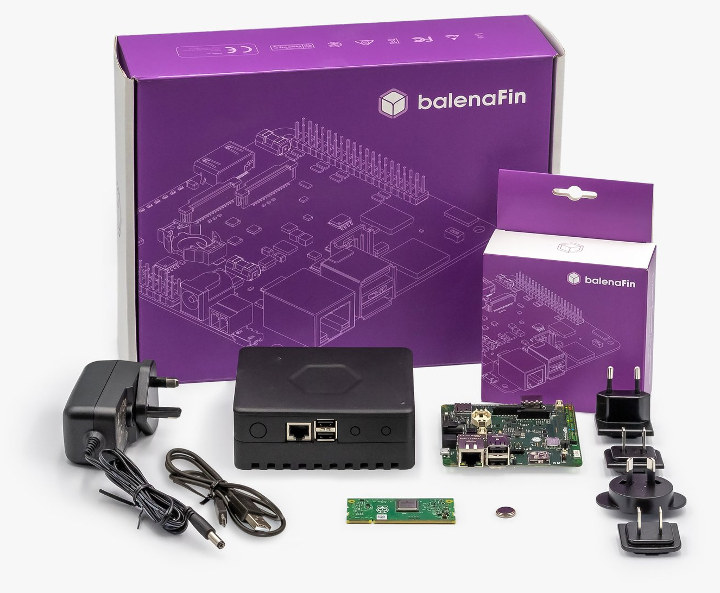

Плата продается как часть комплекта для разработки balenaFin 1.1 за $179 вместе с несущей платой balenaFin с вычислительным модулем Raspberry Pi CM 3+ Lite (с 8 Гб флэш-памяти), международный блок питания 12 В / 1,5 А и микро USB – USB кабелем. Также в комплект можно добавить модульный корпус, у которого есть возможность крепления на DIN-рейку, как показано выше на картинке, но за него придется заплатить еще $20.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
