NanoPi M4 – это одна из многих плат с процессором Rockchip RK3399, которые сейчас доступны на рынке. Данный SBC соответствует форм-фактору Raspberry Pi и поставляется с оперативной памятью от 2 до 4 Гб, четырьмя портами USB 3.0, Гигабитным Etherent портом, HDMI 2.0, и так далее. На данной плате 2-линейный интерфейс PCIe был реализован не через обычный слот PCIe или слот мини PCIe, а через разъем с шагом 2.54 мм.
С первого взгляда данное решение может показаться странным, но теперь оно имеет смысл, поскольку компания запустила плату 4x SATA HAT для NanoPi M4, в которой используется разъем с сигналами PCIe 2x.

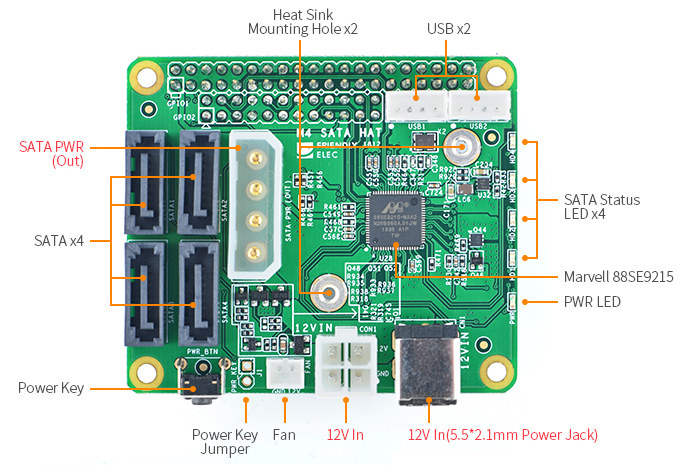

Ключевые особенности и характеристики платы 4x SATA HAT для NanoPi M4:
- Чипсет PCIe – SATA Chipset – Marvell 88SE9215 четырехпортовый SATA контроллер ввода / вывода (6 Гбит / сек)
- USB – 2x 4-контактных разъема USB 2.0 host
- Расширения – 40-контактный разъем для NanoPi M4
- Разное
- Кнопка включения, перемычка кнопки включения
- Светодиод питания, 4x индикатора SATA

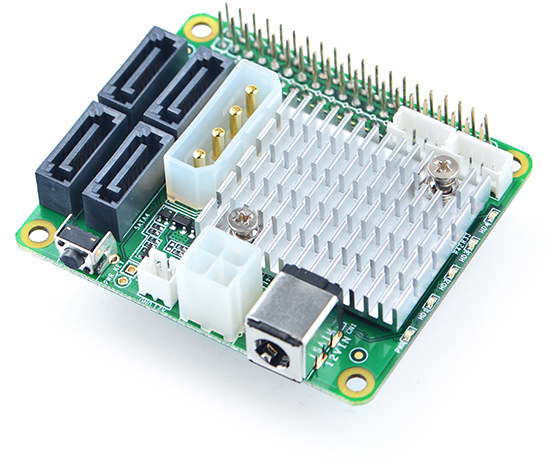

- Теплоотвод – 2x отверстия в PCB для радиатора охлаждения на чипсет Marvell; 2-контактный разъем для вентилятора, ШИМ модуляция для выхода 12 В
- Питание
- Вход 12 В DC через разъем типа баррель или 4-контактный разъем; 2A требуется для одного 3,5-дюймового жесткого диска или четырех 2.5-дюймовых жестких дисков; 5А нужно для четырех 3,5-дюймовых жестких дисков
- 4-контактный разъем питания с выходом 12 В и 5 В
- Размеры – 65 x 56 мм
- Вес – 33.48 грамм
Компания предоставляет 64-бит FriendlyCore 18.04, 64-бит FriendlyDesktop 18.04 и 32-бит Lubuntu 16.04 с Linux 4.4, Uboot-2014.10 для NanoPi M4, и все эти образы можно использовать с M4 SATA HAT.

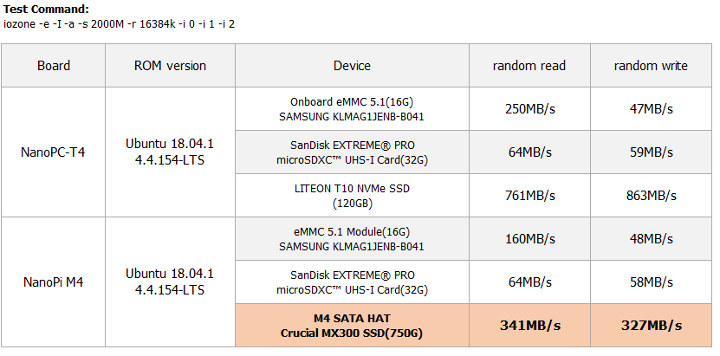

Компания запустила программу iozone, чтобы показать производительность с одним SSD-накопителем Crucial MX300 объемом 750 Гб.
Результаты скорости случайного чтения и записи намного выше, чем у флэш-модулей eMMC и микро SD карт, но они не достигают производительности NVMe SSD-накопителей, которые могут быть подключены к плате NanoPC-T4 более высокого класса.

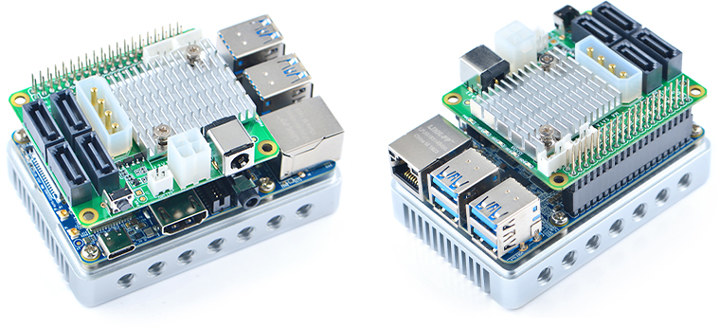

Данная плата HAT должна упростить конструкцию NAS основанную на базе процессора Rockchip RK3399 с четырьмя накопителями. Плата 4x SATA HAT продается за $25 с радиатором, винтами для крепления, термопрокладкой, стойками и креплением для них, 2-мя кабелями SATA I / F и питанием. Если вы планируете использовать ее, то вам нужно будет приобрести плату NanoPi M4, которая стоит от $65 и выше, источник питания 12 В, корпус и конечно же, запоминающее устройство (устройства).
