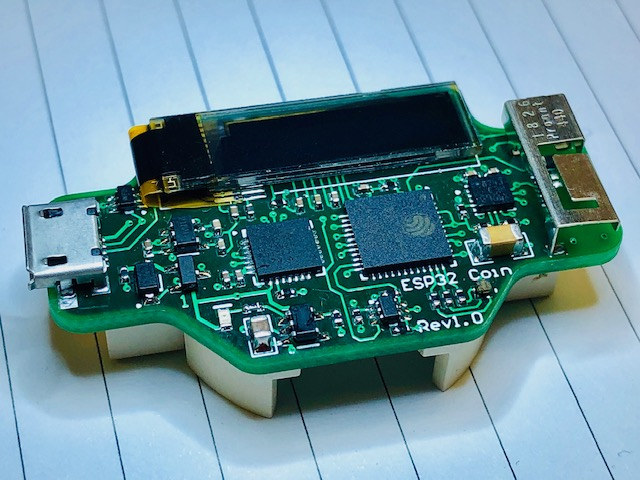

ESP32 платы могут питаться от батарей, либо от внешней USB shield платы или же напрямую от источника питания подключенного к ESP32 плате, которая оснащена схемой зарядки батареи. Но компания Miek Rankin создала нечто немного другое, поскольку они разработали плату ESP32 Coincell на основе ESP32 Pico D4 SiP (системы-в-упаковке), работающую от батарейки LIR2450 с емкостью 100 мАч и с возможностью перезарядки.
Технические характеристики платы ESP32 CoinCell:
- SiP – процессор Espressif Systems ESP32 Pico D4 Wifi / Bluetooth
- Сеть
- 802.11 b / g / n WiFi до 150 Мбит / сек
- Bluetooth 4.1 LE
- В плату встроена антенна
- Дисплей – 0.69-дюймовый OLED дисплей с разрешением 96×16
- USB – 1x микро USB порт для зарядки и отладки (через чип CP2102N USB – TTL)
- Датчики – LIS3DHTR акселерометр
- Питание / Батарея
- SE5218ALG-LF 500 мА LDO источник питания
- Зарядка SL4054ST25P для LiPo батареи

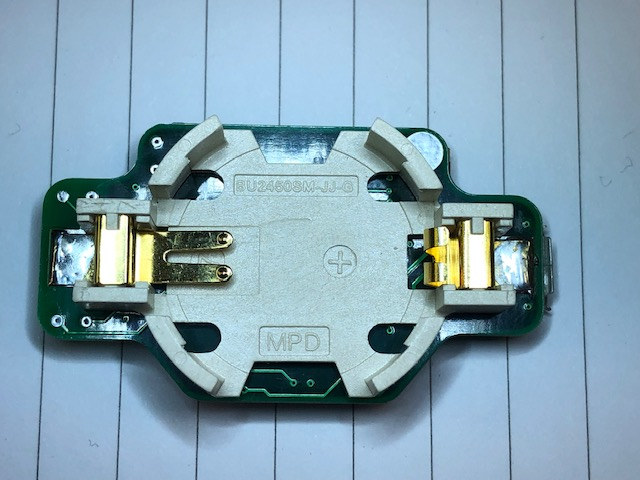

- Разъем для LIR2450 (3.7 В / 100 мАч батареи)
- Потребление – 0,45 мА в спящем режиме
- Размеры – очень маленький форм-фактор
Плата может быть запитана через USB порт, даже если вы не подключите к ней батарею. Не была предоставлена информация о сроке службы батареи, но если плата будет в спящем режиме, то батареи емкостью 100 мАч должно хватить на более 200 часов при потреблении 45 мА, это примерно 9 дней.
Некоторая аппаратная часть проекта является с открытыми исходными данными и вы сможете найти PDF схемы, Gerber файлы и образец кода Arduino на Github. В коротком видео чуть ниже Майк продемонстрировал плату и образец прошивки.
Майк объясняет, что плата “не была сделана для какой-либо конкретной цели и самой сложной задачей было сделать его как можно меньшеe”, так что, вероятно, она не будет продаваться напрямую. Если вас заинтересовала данная плата, то вы можете сделать ее самостоятельно, для этого вам нужно связаться с Майком через его страницу на Github.
