Плата ESP32-C5 Pico соответствует форм-фактору Raspberry Pi Pico и поставляется со встроенной или внешней антенной.

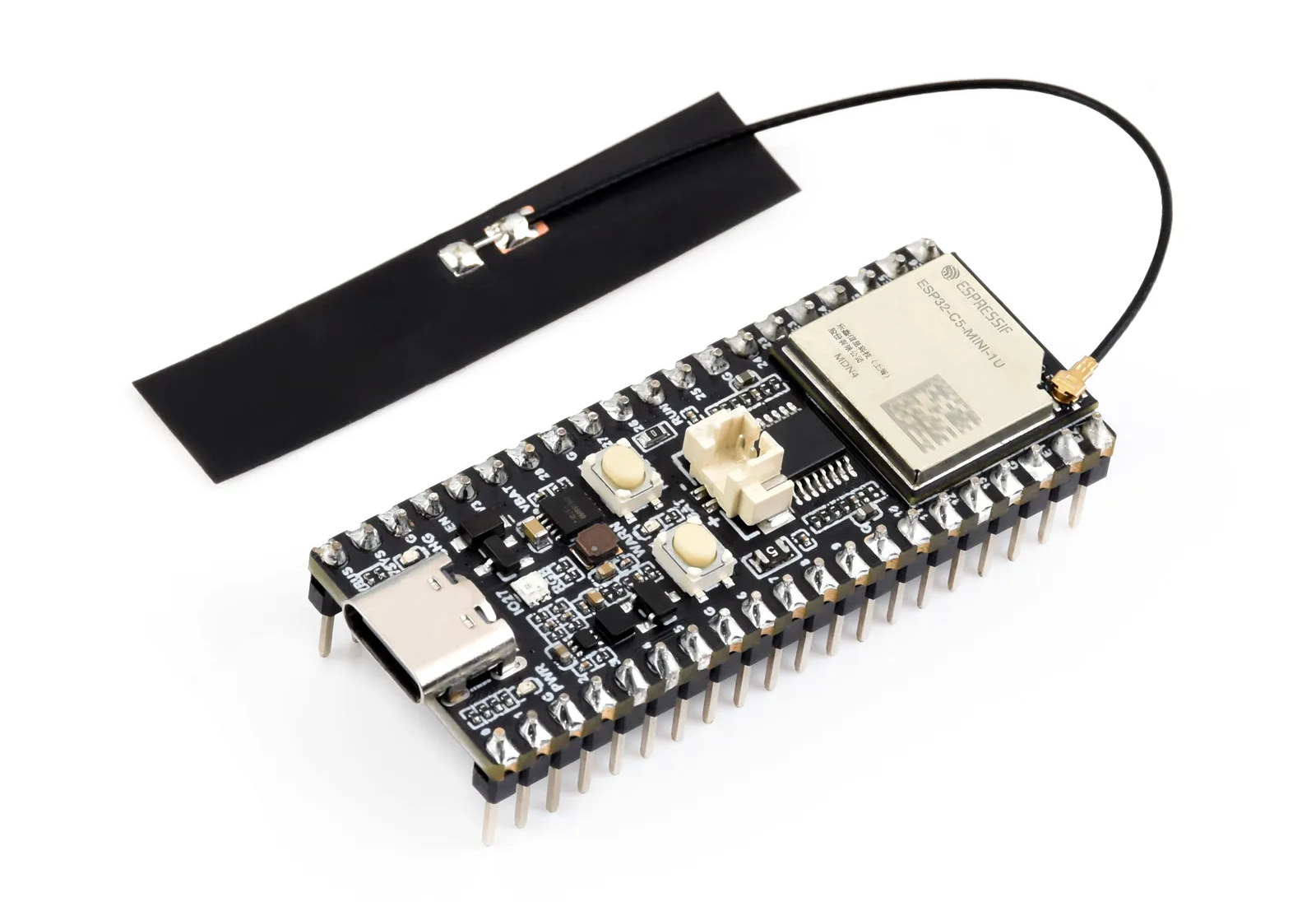

Плата оснащена модулем серии ESP32-C5-MINI-1 с печатной или внешней антенной, двумя 20-контактными разъемами GPIO, портом USB-C для питания и программирования, кнопками Reset и Boot, а также несколькими светодиодами. Также предусмотрена поддержка зарядки и разрядки литий-ионного аккумулятора.

Технические характеристики Waveshare ESP32-C5 Pico:

• Беспроводной модуль – ESP32-C5-MINI-1 или ESP32-C5-MINI-1U
  • Беспроводной микроконтроллер –  Espressif Systems ESP32-C5HF4
    • CPU
      • Одноядерный 32-битный процессор RISC-V с тактовой частотой до 240 МГц
      • Энергоэффективное ядро RISC-V на 48 МГц, выступающее в качестве основного процессора для энергочувствительных приложений
    • Память – 384 КБ встроенной SRAM
    • Хранилище – 320 КБ ПЗУ, 4 МБ SPI-флэш
    • Беспроводная связь
      • Двухдиапазонный (2,4/5 ГГц) 802.11ax Wi-Fi 6, обратная совместимость с 802.11b/g/n Wi-Fi 4
      • Режимы Wi-Fi: режим станции, режим SoftAP, режим SoftAP + станция и неразборчивый режим
      • Bluetooth 5.0 Low Energy (LE) с поддержкой Mesh, скорость передачи данных до 2 Мбит/с
      • Радиомодуль 802.15.4 для Zigbee 3.0, Thread 1.3 и Matter до 250 Кбит/с
  • ESP32-C5-MINI-1 – PCB-антенна
  • ESP32-C5-MINI-1U – антенный разъем IPEX (антенна входит в комплект)
• USB – порт USB Type-C для питания/зарядки и программирования
• Расширение

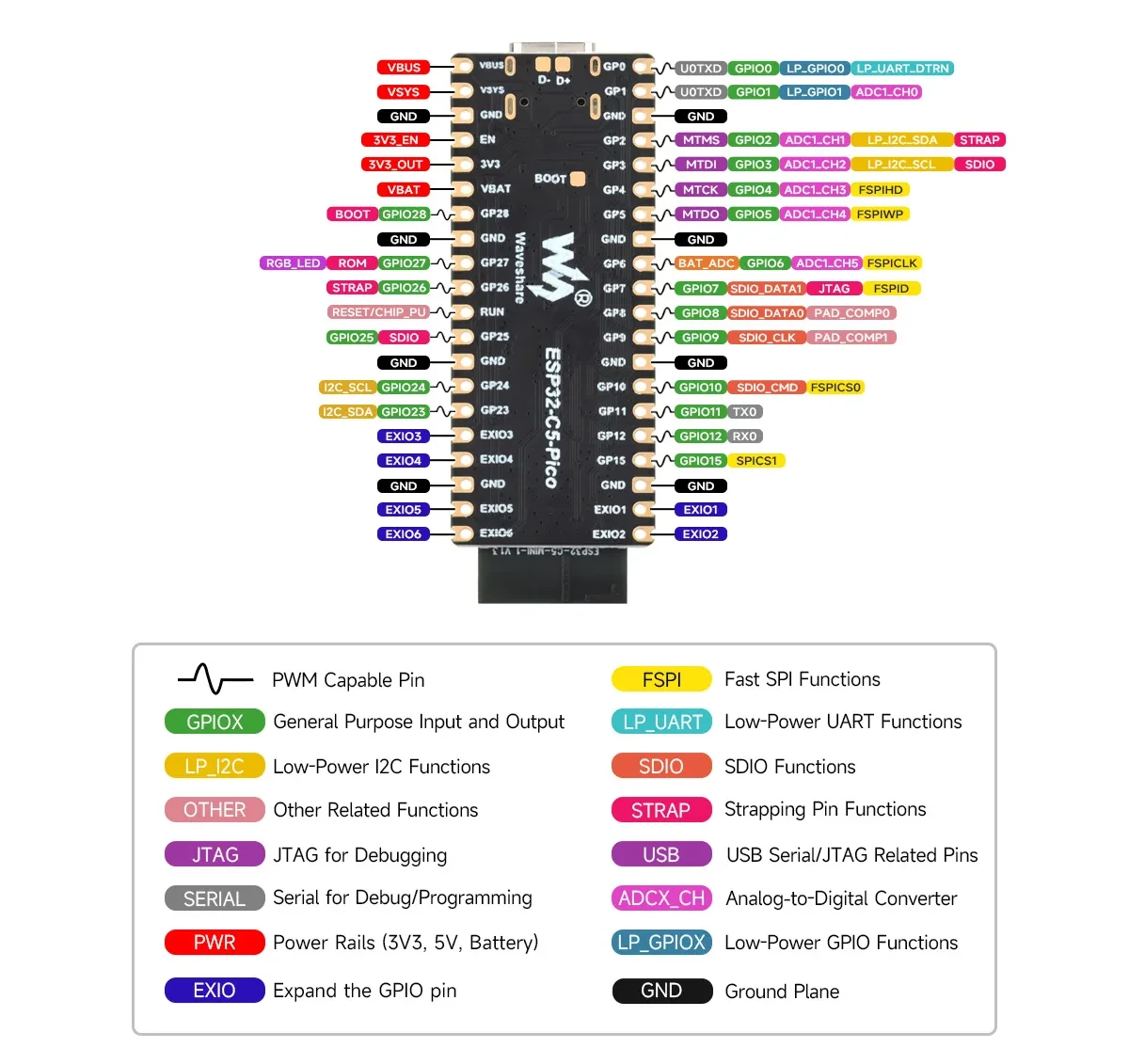

  • 2 разъема по 20 контактов, совместимых с Raspberry Pi Pico, до 26 GPIO, 20 PWM, I2C, SPI, UART, SDIO, JTAG, Serial, 4 ADC, VBUS, VSYS, VBAT, 3.3 В, GND
  • Примечание: 6 выводов GPIO через расширитель GPIO TCA9554PWR
• Разное
  • Кнопки Boot и Reset
  • Светодиоды питания, зарядки и предупреждения об обратной полярности
  • RGB-светодиод
• Питание
  • 5 В через порт USB-C или контакт VBUS
  • Поддержка литиевого аккумулятора 3,7 В через 2-контактный разъём
  • MP1605GTF-Z синхронный понижающий DC-DC преобразователь с входным напряжением 2,3–5,5 В
  • Eta Solutions (Yutai Semiconductor) ETA6098 импульсное зарядное устройство для Li-Ion аккумуляторов
• Габариты
  • Вариант ESP32-C5-MINI-1 – 56.85 x 21 мм
  • Вариант ESP32-C5-MINI-1U – 51 x 21 мм

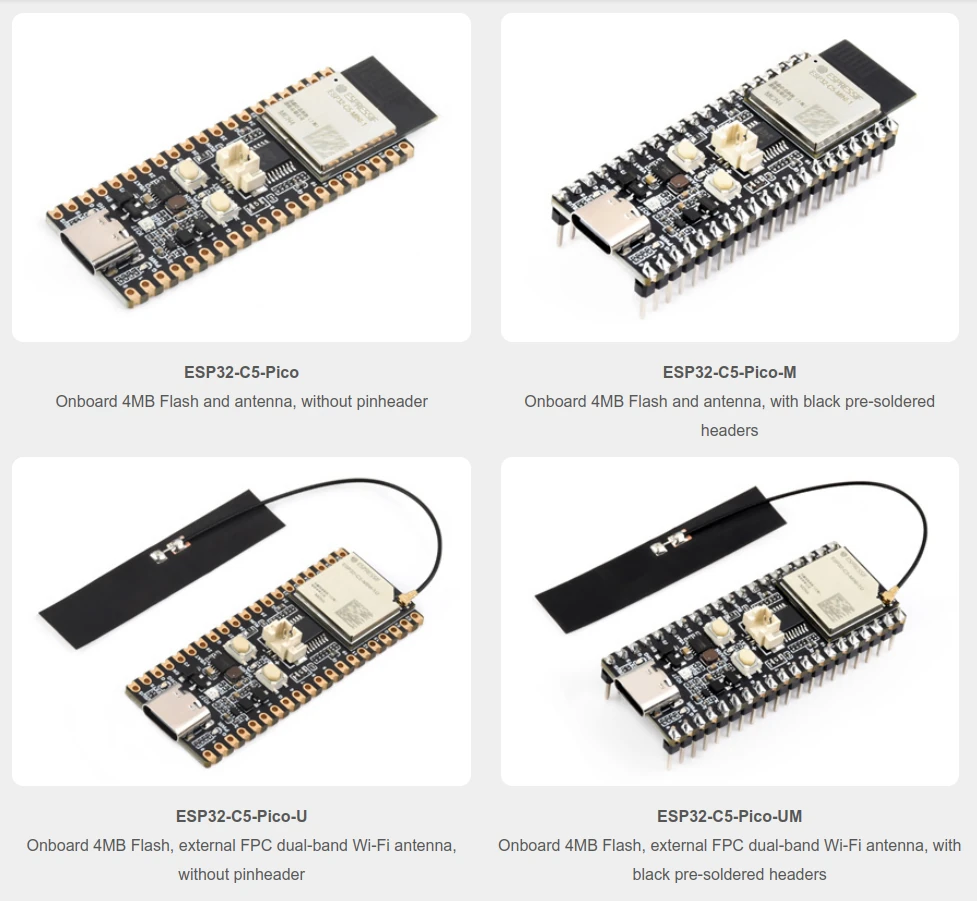

Предлагаются четыре варианта платы:

• ESP32-C5-Pico – антенна PCB, штыревые разъемы не распаяны
• ESP32-C5-Pico-M – антенна PCB, штыревые разъемы распаяны
• ESP32-C5-Pico-U – внешняя антенна, штыревые разъемы не распаяны
• ESP32-C5-Pico-UM – внешняя антенна, предварительно припаянные штыревые разъемы

Дополнительные технические сведения, PDF-схемы, технические описания и инструкции для начала работы можно найти на сайте документации .

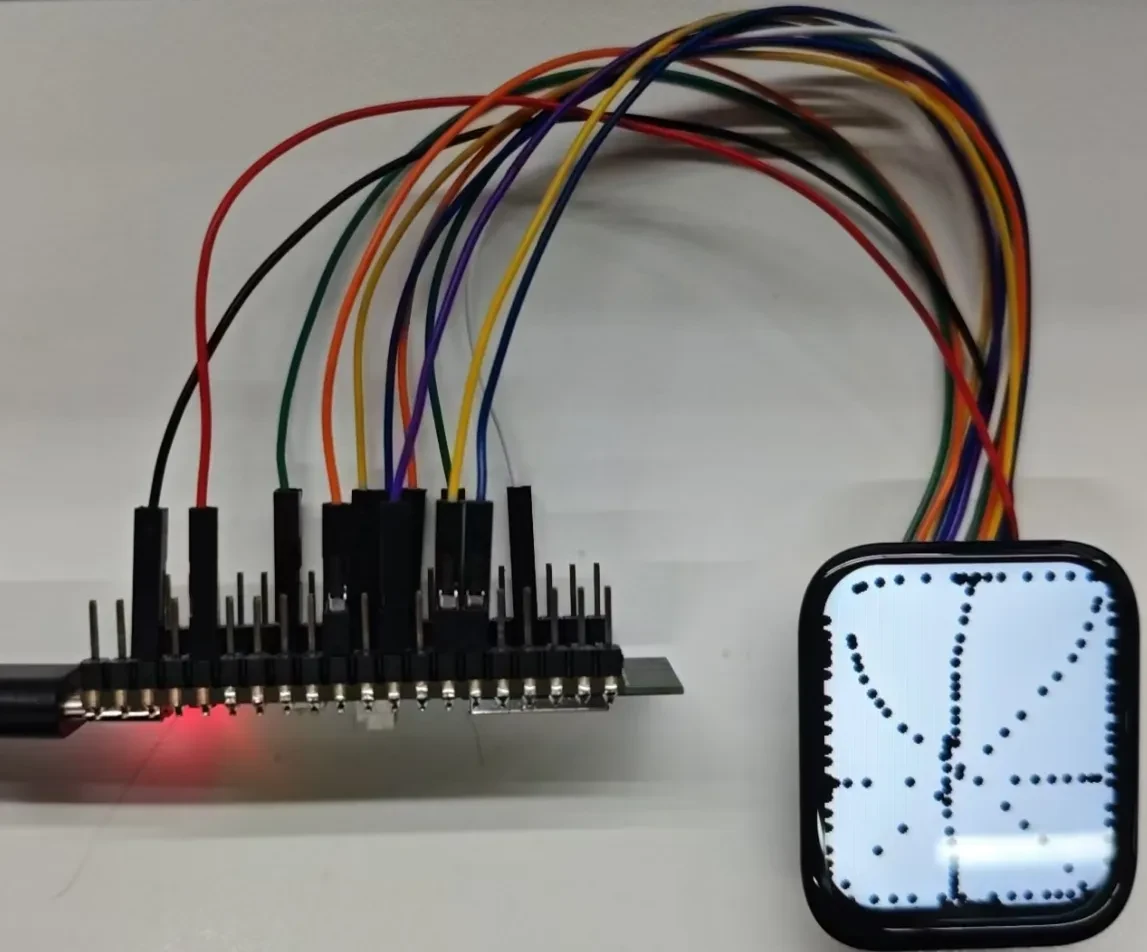

Компания раньше распространяла код в виде тарболов, однако примеры кода Arduino/ESP-IDF и другие ресурсы для платы ESP32-C5 Pico можно найти на GitHub Вместо этого. Примеры кода доступны для информации о плате, встроенного RGB, расширителя ввода-вывода, двухдиапазонного Wi-Fi, UART, а также для подключения небольшого внешнего 1,83-дюймового сенсорного ЖК-дисплея и SPI CAN-трансивера (на основе MCP2515).

Waveshare продает ESP32-C5 Pico за от $10.43 до $11.33 на AliExpress , От $15.99 до $17.99 на Amazon , и от $8.99 до $9.99 в онлайн-магазине компании . Как обычно, цены не включают доставку и налоги, так как они различаются в зависимости от страны.
