Стартовый комплект UltraZed-EV с Xilinx Zynq UltraScale+ EV MPSoC поддерживает одновременное кодирование и декодирование 4K


В 2015 году компания Xilinx представила Zynq UltraScale+ MPSoC, объединив Arm ядра Cortex A53 / R5 с FPGA структурой, а уже в 2017 году начали появляться разработки и продукты на основе данного решения, такие как AXIOM платаTRENZ TE0808 SoM или совсем недавняя плата для разработки Ultra96 от компании 96Boards.

Последние три платы имеют одну общую черту: все они используют Zynq UltraScale+ GC MPSoC, который добавляет графический процессор Mali-400MP2 в семейство CG MPSoC. Но есть также три семейства EV, которые соответствуют стандартам для “Embedded Vision”, добавляя поддержку аппаратного видео кодека 4K H.264 / H.265, способного одновременно кодировать и декодировать. Платформа предназначена для мультимедийных, автомобильных ADAS, наблюдения и других применений для встроенного зрения.

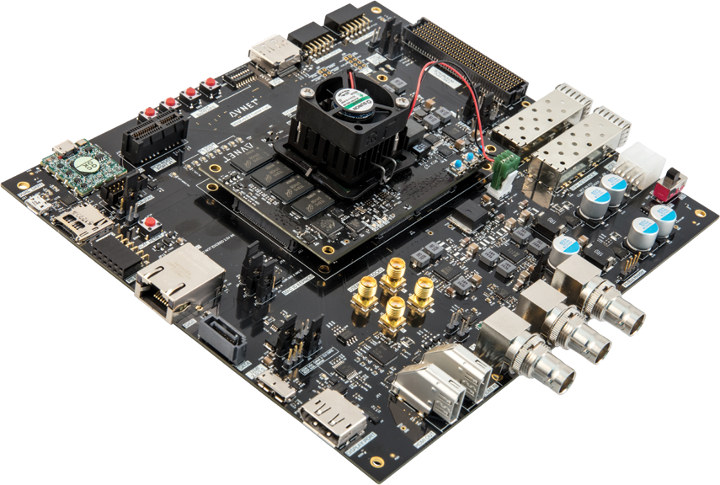

Многие наверное даже и не видели какие-либо платы основанные на базе Ultrascale+ EV MPSoC, но компания AVNet  – после запуска своего стартового комплекта UltraZed-EG – сейчас запустила стартовый комплект UltraZed-EV, который основан на UltraScale+ MPSoC XCZU7EV-1FBVB900E.

Комплект состоит из системы-на-модуле и несущей платы со следующими характеристиками:

  • UltraZed-EV SoM
    • SoC – Xilinx UltraScale+ MPSoC XCZU7EV-1FBVB900E:
      • 4x Arm ядра Cortex A53 @ 1.5 ГГц, 2x ядра реального времени Cortex-R5 @ 500 МГц
      • Графический процессор Arm Mali-400MP2 @ 600 МГц
      • H.264 / H.265 VPU с кодированием / декодированием до 4K @ 60 fps
      • 504K логических ячеек, 11 Мбит BRAM, 27 Мбит UltraRAM, 1728 модулей DSP
    • Ввод и вывод
      • 152x пользовательских PL (Программируемая логика)
      • 26x пользовательских PS (Процессорная система)
    • Приемопередатчики
      • GTR – 4x PS на основе PCIe Gen 2
      • GTH – 4x PL на основе трансиверов с PCIe Gen 3
    • Размеры – 10.16 x 6.35 см
  • Несущая плата UltraZed-EV
    • Один слот UltraZed-EV SOM через 3 JX микро разъема (2 x 200-контактных, 1 x 120-контактный) обеспечивающих доступ к модулям ввода / вывода и сигналы питания
    • Хранилище – разъем для карт microSD, интерфейс хоста SATA 3.0
    • Видео входы / выходы и дисплей I / F
      • Разъем DisplayPort
      • Интерфейс сенсорной панели LVDS
      • Интерфейсы HDMI вход / выход
    • Сеть – разъем RJ45, два интерфейса SFP+
    • USB – разъем USB 2.0 / 3.0
    • Расширение
      • Разъем PS PMOD
      • 2x разъем PL PMOD
      • Разъем PMBus
      • 3G-SDI интерфейсы ввода / вывода
      • Слот FMC HPC для мезонинной карты FPGA
      • PCIe Gen2 x1 корневой порт
    • Отладка – двойной USB — UART; Digilent USB — JTAG модуль, PC4 JTAG разъем
    • Разное – PL пользовательский DIP и Push переключатель,  пользовательские светодиоды PL & PS, PS VBATT батарея, переключатель сброса SOM, генератор дифференциальных часов
Нажмите, чтобы увеличить

Компанией предоставляется Linux BSP, ссылка на аппаратный дизайн и документация. Вы сможете найти чуть больше информации на странице продукта, а также на странице SoM и несущей платы. Ссылка BSP в конечном итоге должна появиться тут.

Полный комплект включает в себя UltraZed-EV SOM, несущую плату UltraZed-EV, блок питания 12 В AC / DC, микро USB кабель, крепежное оборудование UltraZed-EV SOM, 8 Гб микро SD-карту и кабель RJ45.

Сейчас стартовый комплект UltraZed-EV доступен для клиентов в Северной и Южной Америке, EMEA (Европа, Ближний Восток и Африка), Азии и Японии за $1,595 на AVNet. Несущую плату UltraZed можно приобрести отдельно за $649, а версия  UltraZed-EV SoM с расширенным температурным диапазоном и промышленным температурным диапазоном продается соответственно за $999 и $1,199.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
