Плата для разработки Forlinx OK5718-C основана на базе процессора TI AM5718 Cortex-A15 / M4


Компания Forlinx Embedded Technology (сокращенно Forlinx) только что запустила новую плату для промышленных решений требующих обработку аудио и видео. Плата для разработки OK5718-C оснащена системой на кристалле Texas Instruments AM5718 Sitara с одним Arm ядром Cortex-A15, двумя ядрами реального времени Cortex-M4, двумя ядрами PRU и ядром TI C66x DSP.

Плата для разработки OK5718-C состоит из несущей платы и SoM FET5718-C со следующими характеристиками:

  • Система-на-модуле FET5718-C
    • SoC – Процессор TI AM5718 Sitara с одним Arm ядром Cortex-A15 @ до 1.5 ГГц, ядром C66x DSP @  750 МГц, двумя Arm ядрами Cortex-M4 @ 213 МГц, двумя ядрами PRU @ 200 МГц, 3D графическим процессором PowerVR SGX544, 2D графическим процессором Vivante GC320, IVA-HD видеоускорителем (H.264, MPEG4, MPEG2, VC1)
    • Оперативная память – 1 Гб DDR3L
    • Хранилище – 8 Гб eMMC флэш-память
    • Разъем плата-к-плате для интерфейса с базовой платой – 320–контактов с USB 3.0, PCIe 3.0, HDMI 1.4a, LCD RGB, 10x UART, 1x QSPI, 2x CAN, 2x Gigabit Ethernet и так далее.
    • PMU – TI TPS659162RGZR
    • Напряжение питания – 5 В
    • Размеры – 70 x 50 мм (12-слойная печатная плата)

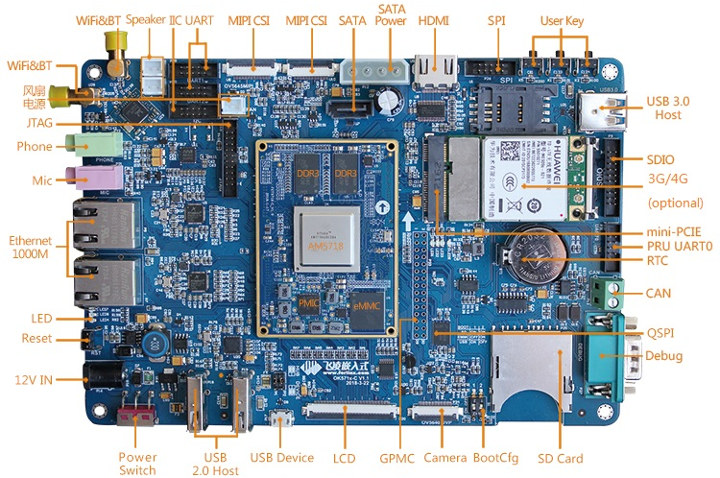

  • Несущая плата
    • Хранилище
      • Разъем SATA 2.0
      • Слот для SD карты совместимый с SDHC / SDXC (UHS-1)
      • 256 Мбит QSPI флэш-память
    • Дисплей
      • RGB888 LCD интерфейс до разрешения 1920×1080
      • HDMI 1.4a до 1080p60
    • Камера – 8-бит DVP интерфейс с поддержкой OV5640, 2x MIPI CSI интерфейса с поддержкой датчиков OV5640 и OV5645
    • Аудио – Разъемы для микрофона и наушников и 2x разъема для динамиков
    • Связь – 2x Гигабитных Ethernet, 802.11 b / g / n WiFi и Blueooth (Realtek RTL8723BU), опционально модем 3G или 4G
    • USB – 1x порт USB 3.0 до 5 Гбит / сек, 2x USB host порта (через USB хаб ), 1x USB device
    • Расширение
      • 20-контактный SDIO интерфейс (шаг 2 мм)
      • Различные разъем с 2x I2C, 1x SPI, 3x UART, 1x HDQ 1-проводный интерфейс
      • Разъем PRU UART0
      • GPMC “шина памяти”
      • 1x шина CAN 2.0B: клеммная колодка
      • Слот mPCIe для модема 3G или 4G + слот для SIM карты
    • Отладка – UART (DB9) и разъем JTAG
    • Разное – 2x пользовательских светодиода, 3x пользовательских кнопки, кнопка сброса
    • Размеры – 190 x 130 мм (4-слойная печатная плата)
  • Диапазон температур – промышленный: от -40℃ до +85℃
Модуль FET5718-C

На сколько известно, что модуль и плата поддерживают Linux 4.9.41 с Qt 5.6 + Wayland и TI-RTOS. Компания также предоставляет драйверы и различные демо-программы для оценки каждого интерфейса. Потенциальное применение: робототехника, машинное зрение, медицинская визуализация, автомобильная информационно-развлекательная система, ADAS и распознавание лиц.

Плата для разработки OK5718-C уже должна быть доступна, но пока компания не раскрывает цену. Более подробную информацию можно найти на странице devkit, а также на странице продукта SoM.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
