Комплект ESP32-Sense позволяет экспериментировать с сенсорным интерфейсом ESP32

Помимо поддержки Bluetooth, дополнительным преимуществом Espressif ESP32 по сравнению с ESP8266 является наличие сенсорного интерфейса в новом процессоре.

Если вам это интересно, Espressif Systems работает над комплектом ESP32-Sense, в который входит материнская плата с ESP32 и несколько дочерних плат с поддержкой сенсора.

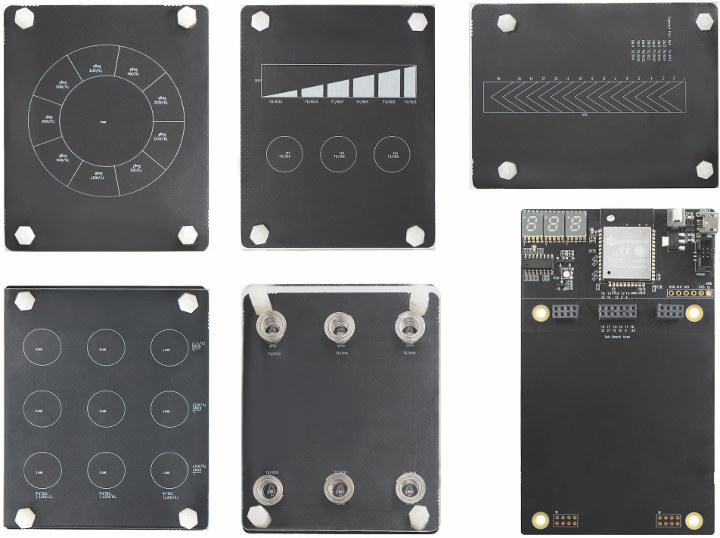

Описание плат, входящих в комплекте:

  • Материнская плата с модулем ESP32 (ESP-WROOM-32), модуль дисплея с 3-мя символами, блок отладки, порт USB для питания, переключатели, светодиод RGB и расширения.
  • 5 дочерних плат:
    • линейный слайдер
    • дуплексный слайдер
    • круговой слайдер
    • матричные кнопки
    • пружинные кнопки.

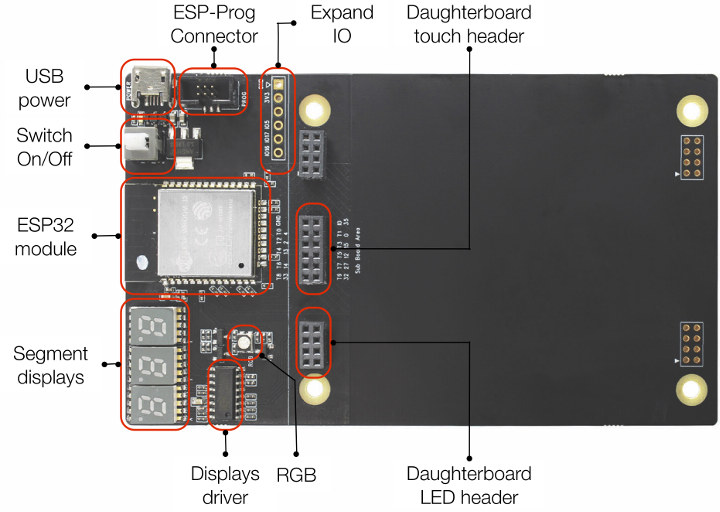

Материнская плата для ESP32-Sense Kit

Разработчики могли даже проектировать и добавлять свои дочерние платы для подключения к сенсорному разъему материнской платы. Хороший способ начать работу с вашей собственной платой – проверить исходные файлы дизайна ESP32 Sense Kit с помощью схем Cadence/OrCAD Capture V16.6 и файлов компановки Mentor Graphics/Pads VⅩ.2.

Но, если вам интересна только часть программного обеспечения, вы можете проверить документацию и связанные с ней образцы на Github. В этом вам может помочь видео, представленное ниже.

Комплект ESP32 Sense Kit с материнской платой и 5 дочерними платами можно приобрести за $ 65,40 на Electrodragon.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
